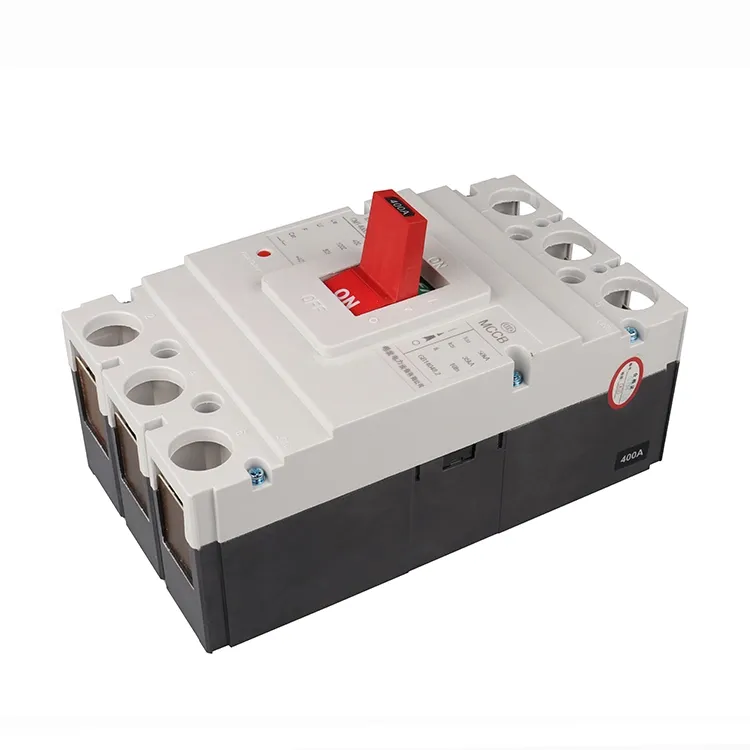

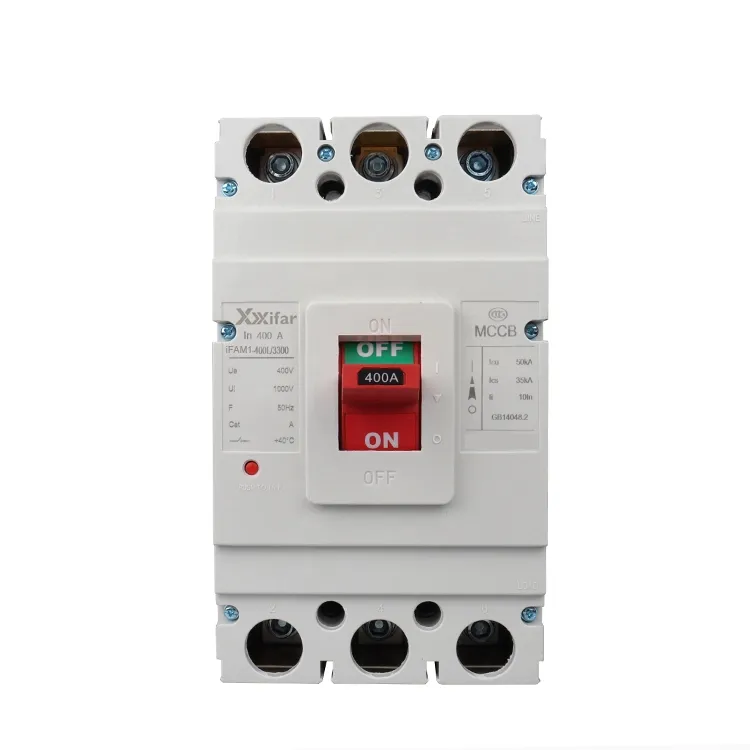

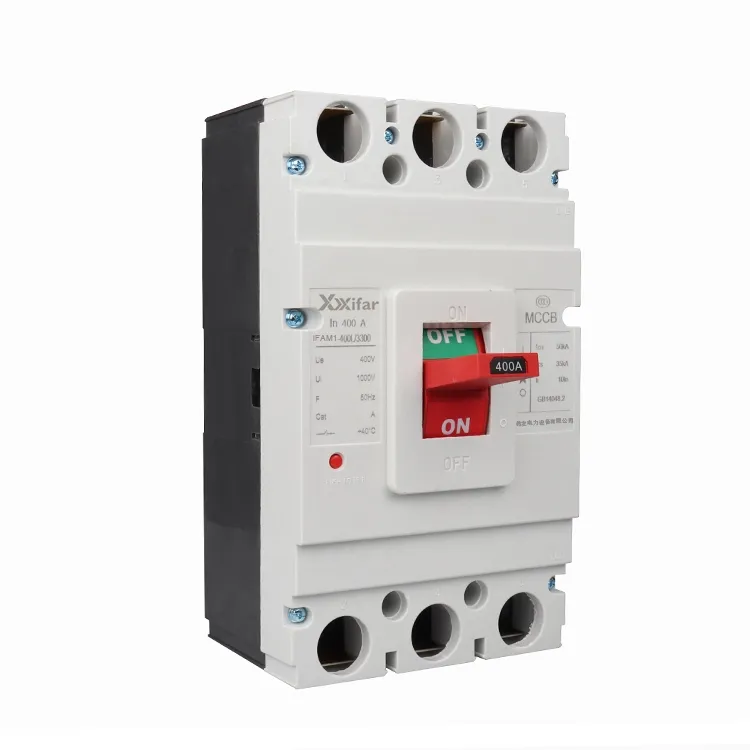

DC 250a 4p Molded Case Circuit Breaker Mccb in Electrical

Dc 250a 4p valettu katkaisija mccb sähköisissä rakenneosissa:

1. Yhteysjärjestelmä:

dc 250a 4p -muovatun kotelon katkaisijan mccb-kokoonpanon kosketin koostuu liikkuvista ja kiinteistä koskettimista, jotka on valmistettu kuparipohjaisista seoksista. Se varmistaa tasapainon sähkönjohtavuuden ja mekaanisen kestävyyden välillä. dc 250a 4p valettu kotelosuojakatkaisijan koskettimet on yleensä hopeoitu, jotta katkaisukapasiteetti olisi parempi. Nimellisolosuhteissa järjestelmän mekaaninen käyttöikä voi olla yli 20 000 käyttökertaa.

2. Valokaarisammutuskammio:

dc 250a 4p valettu katkaisija mccb:n kaarikammio on varustettu pinolla metallikaaren jakajalevyjä, jotka jakavat kaaren useisiin pienempiin kaareihin lisäämään kaarijännitettä ja nopeuttamaan sammumista. Suorituskykyisemmissä malleissa magneettista ulospuhallustekniikkaa käytetään dc 250a 4p:n koteloitussa katkaisijassa mccb . Sähkömagneettinen voima ajaa kaaren kaarikouruun mahdollistaakseen kaaren sammumisen noin 10 ms:ssa.

3. Toimintamekanismi:

dc 250a 4p valettu kotelokatkaisin mccb on lisävaruste varustettu manuaalisella käyttökahvalla ja moottoroidulla ohjaimella kauko-ohjausta varten. Mekanismi on suunniteltu IEC 60947-2:n mukaisesti varmistamaan vakaan toiminnan ympäristön lämpötila-alueella -20 °C - +40 °C.

4. Laukaisumekanismi:

Laukaisujärjestelmä yhdistää tyypillisesti lämpö- ja magneettisuojauksen. Lämpölaukaisuyksikkö käyttää bimetalliliuskaa ylikuormitussuojauksen aikaansaamiseksi, joka seuraa käänteisaikaista virran ominaisuutta. Magneettinen laukaisuyksikkö käyttää nopean vasteen sähkömagneettista mekanismia. Kun oikosulkuvirta saavuttaa esiasetetun kynnyksen, laukaisu voi tapahtua noin 5 ms:n sisällä.

5. Valettu eristävä kotelo

Dc 250a 4p -muovatun kotelon katkaisijan mccb kotelo on valmistettu lasikuituvahvisteisesta lämpökovettuvasta muovista, joka täyttää UL94 V-0 palonestovaatimukset. DC 250a 4p valettu kotelokatkaisija mccb noudattaa tyypillisesti IP40-suojausta, joka estää yli 1 mm:n kokoisten kiinteiden esineiden sisäänpääsyn.

dc 250a 4p valettu katkaisija mccb sähköisessä parametrissa:

Tärkeimmät tekniset parametrit:

1. Nimellinen äärimmäinen oikosulun katkaisukapasiteetti (Icu):

Icu edustaa suurinta oikosulkuvirtaa, jonka dc 250a 4p -koteloitu katkaisija voi katkaista äärimmäisissä olosuhteissa. Wenzhou XieFa Electic Power Equipment Co., Ltd:n yleiset arvot sisältävät 25 kA, 35 kA ja 50 kA, jotka on testattu alhaisella tehokertoimella, joka on tyypillisesti 0,2.

2. Nimellinen palvelun oikosulkukapasiteetti (ICS)

Ics ilmaisee dc 250a 4p -muovatun kotelon katkaisijan kyvyn katkaista toistuvasti vikavirtoja. Wenzhou XiFA Electic Power Equipment Co., Ltd.:n valettu kotelo katkaisijoiden MCCB:t saavuttavat tyypillisesti vähintään 75 % Icu:sta. Testaus sisältää useita keskeytyssarjoja tietyillä virtatasoilla.

3. Nykyinen rajoittava suorituskyky

Optimoidun koskettimen suunnittelun ja valokaaren ohjauksen ansiosta Wenzhou XiFa Electic Power Equipment Co., Ltd:n 250a 4p valettu katkaisija voi rajoittaa huippuoikosulkuvirtaa noin 50–70 %. Tämä vähentää merkittävästi sähkönjakelujärjestelmän mekaanista ja lämpörasitusta.

250a 4p valetun kotelon katkaisijan laukaisuominaisuuksien luokitus:

Tyyppi A: 2–3 × In: sopii puolijohdesuojaukseen

Tyyppi B: 3–5 × In: yleiskäyttöinen, mukaan lukien henkilösuojaus

Tyyppi C: 5–10 × In: vakiojakelupiirit

Tyyppi D: 10–20 × In: induktiiviset kuormat, kuten muuntajat

Tyyppi K: 8–14 × In: erillinen moottorin suojaus
