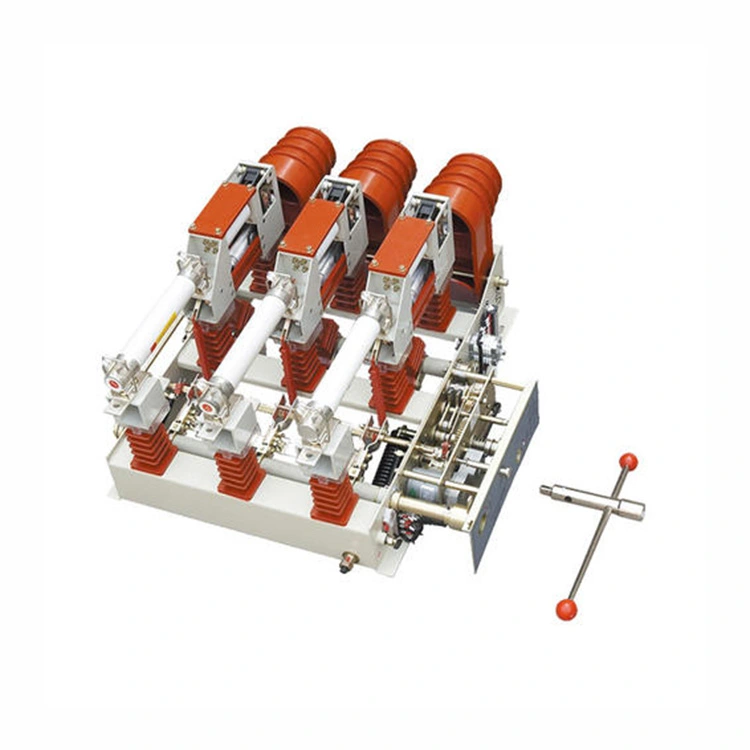

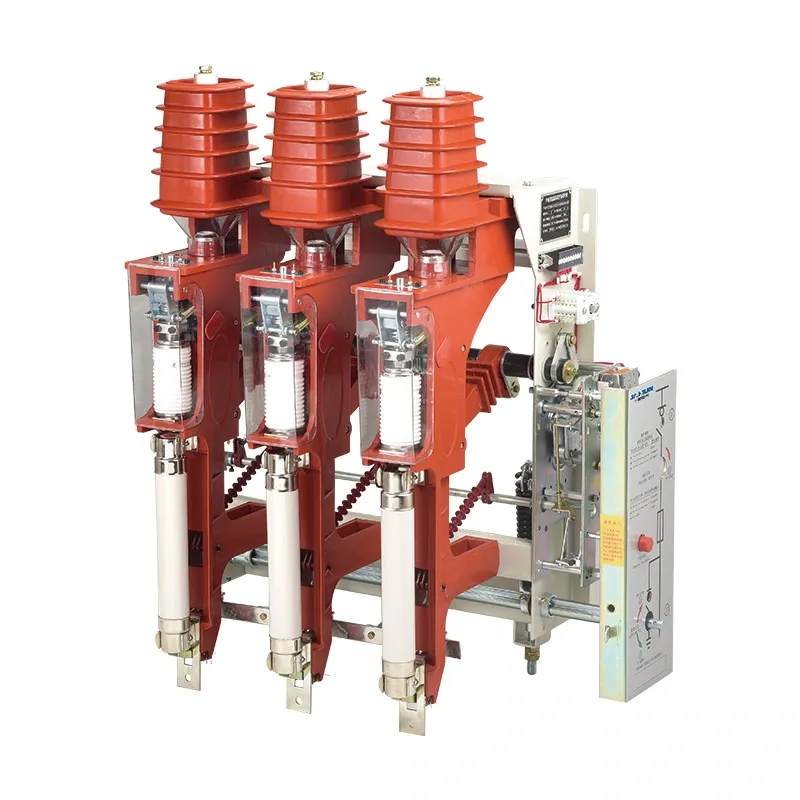

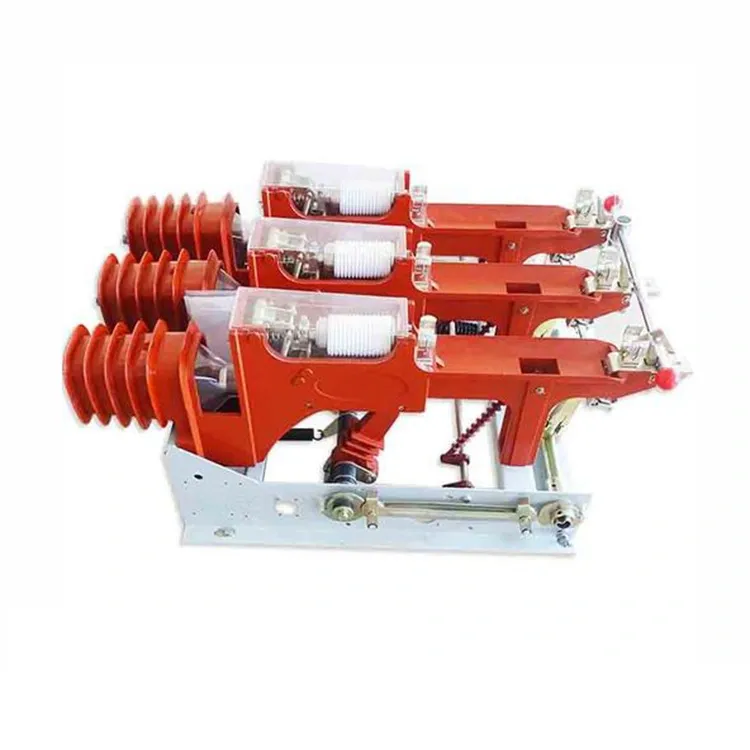

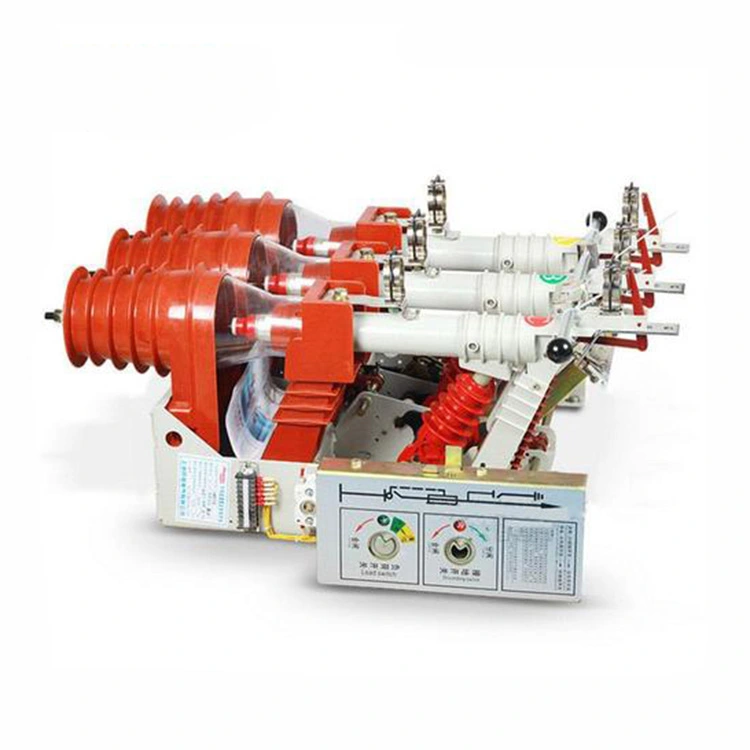

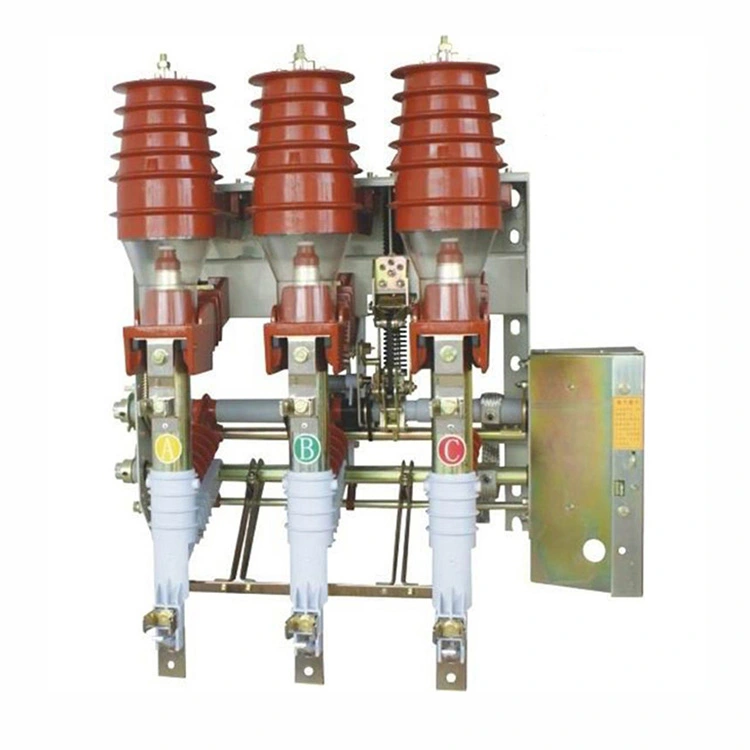

Mv tyhjiösulake kuormituskatkaisin 11kv

Mv-tyhjiösulakkeen kuorman katkaisija 11kv on kolmivaiheinen keskijännitekojeisto, jonka nimellisjännite on 12 kV ja nimellistaajuus 50 Hz. Se on suunniteltu kuormitusvirtojen, silmukkavirtojen, kuormittamattoman muuntajan virtojen ja kaapelin latausvirtojen tekemiseen ja katkaisemiseen sekä oikosulkuvirtojen sulkemiseen. Kun kuorman katkaisija on varustettu maadoituskytkimellä, se kestää oikosulkuvirtoja. Rakenteellinen ominaisuus voidaan näyttää seuraavasti:

1. Kuormankatkaisin, maadoituskytkin, sulake ja käyttömekanismi on asennettu yhteen runkoon, mikä mahdollistaa joustavat yhdistelmät. Rakenne on kompakti, pienikokoinen ja helppo asentaa.

2. Varustettu eristetyillä suojuksilla kiinteitä koskettimia varten, rengaspääyksikkö saavuttaa sisäisen eristyksen ilman, että tarvitaan vaihe-vaiheesteitä tai eristäviä väliseiniä katkaisukohdissa, mikä estää tehokkaasti kaapin sisällä tapahtuvia valokaaren välähdysonnettomuuksia.

3. Mv-tyhjiökytkimen, maadoituskytkimen ja sulakkeen välissä on luotettava mekaaninen lukitus, jotta varmistetaan "viiden eston" turvallisuusvaatimusten noudattaminen.

4. Mv-tyhjiösulakekuorman katkaisijassa on kaksi toimintatilaa: manuaalinen käyttö ja moottoroitu käyttö kahdella AC/DC-virtalähteellä.

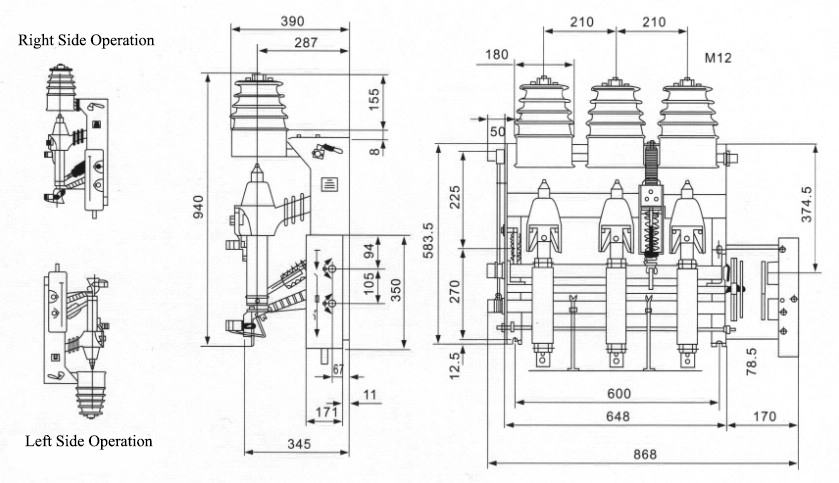

Tuoteparametri:

Tuotteen UKK:

K: Kuinka tyhjiötekniikka parantaa suorituskykyä mv-tyhjiösulakkeen kuormituskatkaisijassa 11kv?

V: Tyhjiökatkaisin tarjoaa puhtaan, luotettavan valokaaren sammutusaineen. Se varmistaa valokaaren nopean sammumisen nollavirralla, vähentää koskettimien kulumista, minimoi huoltovaatimukset ja eliminoi SF₆-kaasuun liittyvät ympäristöongelmat.

K: Mikä rooli sulakkeilla on kuormakatkaisimen ja sulakkeen yhdistelmässä?

V: Sulakkeet toimivat varavirtasuojana ja katkaisevat suuret vikavirrat kuorman katkaisijan kapasiteetin yli. Niissä on myös iskumekanismi, joka laukaisee kytkimen auki vian aikana, mikä varmistaa piirin koordinoidun katkaisun.

K: Mitä etuja on tavanomaiseen katkaisijaan verrattuna?

V: Vaikka katkaisijat tarjoavat täyden vianpoistokyvyn, tyhjiösulakkeen kuorman katkaisija tarjoaa kompaktimman, kustannustehokkaamman ja huoltoystävällisemmän ratkaisun jakelutason sovelluksiin. Se soveltuu erityisesti muuntajan suojaukseen, jossa sulakkeen ja kytkimen koordinointi riittää.
