Artikkelin yhteenveto
Valitsemalla anIlmankatkaisin ACBKyse ei ole vain nykyisten luokituksen yhteensovittamisesta. Insinöörien, paneelirakentajien, tehtaiden omistajien, projektiurakoitsijoiden ja hankintatiimien todellinen haaste on valita katkaisija, joka suojaa laitteita, vähentää seisokkeja, sopii kojeiston suunnitteluun, tukee tulevaa kuormituksen laajenemista ja pysyy luotettavana vuosien käytön jälkeen. Tässä artikkelissa kerrotaan, kuinka Air Circuit Breaker ACB toimii, missä sitä yleisesti käytetään, mitkä tekniset tiedot ovat tärkeimpiä ja kuinka ostajat voivat välttää kalliita virheitä valinnassa. Se esittelee myös käytännön ostonäkökohtia työskennellessäsiWenzhou Xifa Electrical Equipment Co., Ltd.hankittaessa ACB-ratkaisuja teollisiin ja kaupallisiin sähköjärjestelmiin.
Sisällysluettelo
Pienjännitteisessä sähkönjakelujärjestelmässä pääkatkaisijaa käsitellään usein yhtenä kohteena hankintalistalla. Se on riskialtis tapa katsoa sitä. Ilmavirtakatkaisija ACB asennetaan yleensä järjestelmän kriittiseen kohtaan, kuten tulopaneeliin, pääjakokaappiin, generaattorin lähtöpaneeliin, muuntajan toisiopuolelle tai suureen syöttöpiiriin. Kun se ei laukea kunnolla, seurauksena ei välttämättä ole pieni sähkövika. Siitä voi tulla tuotannon pysäytys, laitevaurio, tulipaloriski tai kallis hätähuolto.
Monet ostajat etsivät ACB:tä vain virtaluokituksen perusteella, kuten 630A, 1000A, 1600A, 2000A tai 3200A. Nykyisellä arvosanalla on tietysti merkitystä, mutta se ei ole koko tarina. Katkaisijan tulee myös vastata asennuspaikan oikosulkutasoa, kuorman suojausvaatimuksia, kojeiston rakennetta, käyttöympäristöä ja laitoksen kunnossapitosuunnitelmaa.
Hyvä Air Circuit Breaker ACB antaa sähköjärjestelmälle hallitun tavan katkaista epänormaali virta. Se suojaa kaapeleita, virtakiskoja, muuntajia, generaattoreita, moottoreita ja loppupään laitteita. Vielä tärkeämpää on, että se antaa huoltotiimeille luottamusta. Kun järjestelmä rakennetaan katkaisijan ympärille, jolla on vakaa mekaaninen toiminta, tarkka laukaisu ja selkeät suoja-asetukset, koko jakeluhuoneen hallinta on helpompaa.
Todellinen ostokysymys ei ole vain "Kuinka paljon katkaisija maksaa?" Parempi kysymys on: "Suojaako tämä katkaisija silti järjestelmääni oikein, kun vika tapahtuu pahimmalla mahdollisella hetkellä?"

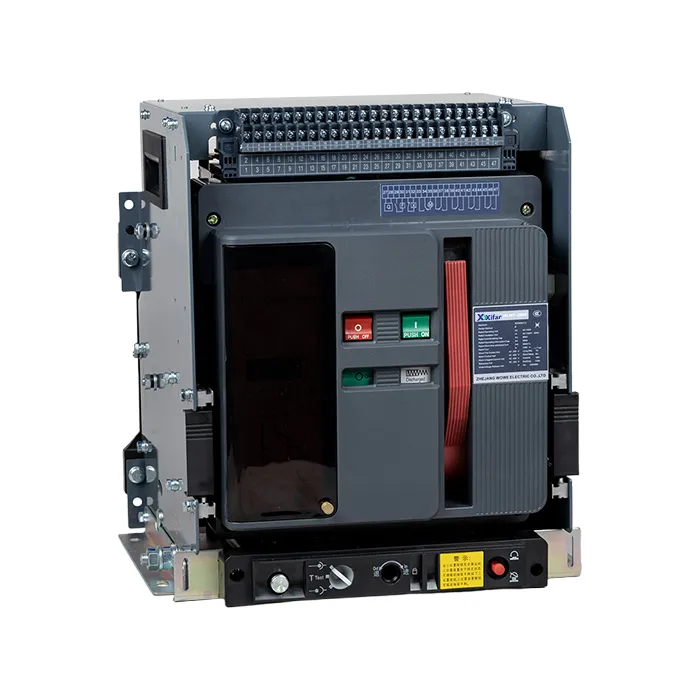

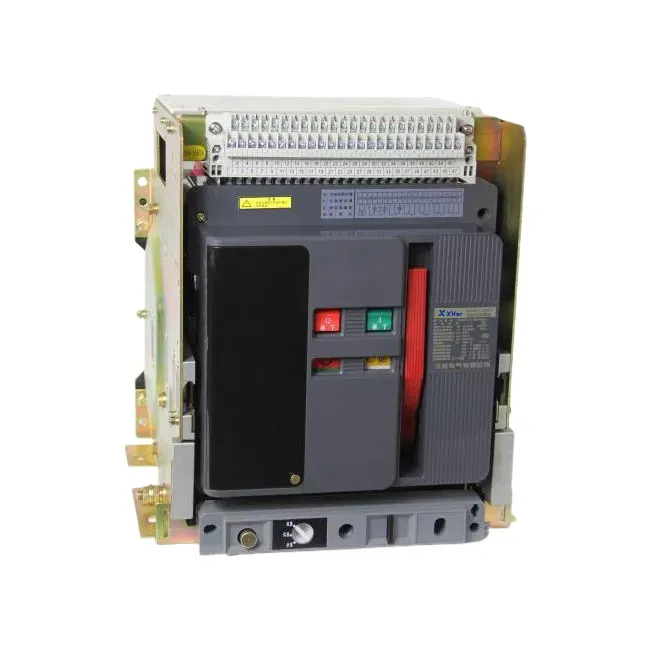

Ilmankatkaisin ACB on pienjännitekytkin- ja suojalaite, joka käyttää ilmaa valokaaren sammutusaineena. Kun koskettimet irtoavat vikakatkon aikana, muodostuu sähkökaari. Katkaisija ohjaa ja jäähdyttää kaarta kaarikourujen läpi, kunnes virta katkeaa turvallisesti. Tämän rakenteen ansiosta ACB:t soveltuvat suurvirtapienjännitesovelluksiin, joissa luotettavuus, huollettavuus ja säädettävä suoja ovat tärkeitä.
Käytännössä Air Circuit Breaker ACB voi suorittaa useita tärkeitä toimintoja. Se voi kytkeä piirin päälle ja pois päältä manuaalisesti tai sähköisesti. Se voi laueta automaattisesti ylikuormituksen, oikosulun, alijännitteen tai maasulun sattuessa laukaisuyksikön kokoonpanosta riippuen. Monissa nykyaikaisissa sähköjärjestelmissä älykkäät laukaisuyksiköt tukevat myös mittausta, tiedonsiirtoa, vikarekisteröintiä ja säädettäviä suojakäyriä.
Pienempiin katkaisimiin verrattuna ACB valitaan usein päävirranjakelutasolle, koska se pystyy käsittelemään suurempia runkovirtoja ja voimakkaampia vikakatkaisuvaatimuksia. Se on myös helpompi tarkastaa ja huoltaa suurissa sähkökaapeissa, varsinkin kun käytetään ulosvedettävää mallia. Tiloissa, joilla ei ole varaa pitkiin seisokkeihin, tämä ylläpidettävyys ei ole pieni etu.
Ostajat kamppailevat harvoin, koska he eivät löydä Air Circuit Breaker ACB:tä. He kamppailevat, koska liian monet mallit näyttävät samanlaisilta paperilla. Alhainen hinta voi aluksi näyttää houkuttelevalta, mutta väärä valinta voi johtaa yhteensopimattomuuteen, asennuksen viivästymiseen, ylikuumenemiseen, häiritsevään kompastukseen, huonoon selektiivisyyteen tai vaikeaan myynnin jälkeiseen tukeen.
Levyjen rakentajille mittojen yhteensopivuus on usein suuri huolenaihe. Katkaisija, joka ei sovi kaapin suunnitteluun, voi vaikuttaa virtakiskojen sijoitteluun, oven aukkoon, käyttökahvan asentoon ja huoltotilaan. Tehdaskäyttäjille suurin huolenaihe on yleensä vakaa toiminta. He tarvitsevat katkaisijan, joka laukeaa, kun sen pitäisi, pysyy suljettuna, kun järjestelmä on kunnossa, ja voidaan huoltaa ilman tarpeettomia seisokkeja.
Urakoitsijoiden kannalta toimitusnopeus ja dokumentaatio ovat myös tärkeitä. Projekti saattaa edellyttää tuotekuvia, piirustuksia, kytkentäkaavioita, testiraportteja, todistuksia, nimikilven tietoja ja pakkaustietoja ennen toimitusta. Jos toimittaja ei pysty vastaamaan selkeästi, projektin aikataulu saattaa kärsiä.
| Ostajan huoli | Miksi sillä on merkitystä | Mitä tulee vahvistaa ennen tilaamista |
|---|---|---|
| Nykyinen luokitus ei täsmää | Alimitoitettu katkaisin voi ylikuumentua tai laukeaa liian usein, kun taas ylimitoitettu katkaisin voi heikentää suojauksen tarkkuutta. | Nimellisvirta, rungon koko, kuormitustyyppi, tuleva laajennusvara. |
| Riittämätön katkaisukyky | Katkaisija ei saa katkaista turvallisesti korkeaa vikavirtaa asennuskohdassa. | Icu, Ics, työpaikan oikosulkulaskenta, muuntajan kapasiteetti. |
| Väärä asennusrakenne | Katkaisija ei välttämättä sovi kojeistoon tai sitä voi olla hankala huoltaa. | Kiinteä tyyppi tai ulosvedettävä tyyppi, mitat, paneelin aukko, virtakiskoliitäntä. |
| Virheellinen suojausasetus | Huono koordinointi voi aiheuttaa tarpeettomia sammutuksia tai epäonnistua oikean vikavyöhykkeen eristämisessä. | Laukaisuyksikön tyyppi, pitkäaikainen viive, lyhytaikaviive, hetkellinen ja maasulkuasetukset. |
| Heikko tekninen tuki | Ostajat voivat kohdata viiveitä asennuksen, testauksen tai käyttöönoton aikana. | Toimittajan vastausnopeus, piirustukset, käsikirjat, johdotuksen tuki, huoltopalvelu. |
Ammattimainen Air Circuit Breaker ACB -valikoima alkaa sähköjärjestelmästä, ei luettelosivusta. Ennen mallin vahvistamista ostajien tulee kerätä projektin perustiedot, mukaan lukien nimellisjännite, nimellisvirta, taajuus, napojen lukumäärä, oikosulkutaso, kaapin tyyppi, käyttötapa, suojausvaatimukset ja viestintätarpeet.
Nimellisvirta on yleensä ensimmäinen parametri, jonka ostajat mainitsevat. Nimellinen palvelun oikosulkukatkaisukyky on kuitenkin yhtä tärkeä. Katkaisija, jolla on suuri murtokyky, mutta pienempi käyttökatkaisukyky, ei välttämättä ole paras valinta vaativiin teollisuusjärjestelmiin. Kriittisten kuormien kohdalla ostajien tulee kiinnittää huomiota sekä Icu- että Ics-arvoihin.
Matkayksikkö ansaitsee erityistä huomiota. Perussuojausyksikkö voi riittää yksinkertaiseen jakelukeskukseen, kun taas nykyaikainen tehdas, konesali, liikerakennus tai uusiutuvan energian projekti voi vaatia kehittyneempiä suoja- ja valvontatoimintoja. Säädettävät asetukset voivat auttaa parantamaan ylävirran ja alavirran laitteiden selektiivisyyttä.
Käytännön vinkki hankintatiimille: tarjousta pyydettäessä lähetä toimittajalle paneelipiirustus, järjestelmän jännite, nimellisvirta, napanumero, tarvittava katkaisukyky, asennustyyppi ja lisävarusteluettelo yhdessä. Tämä vähentää edestakaisin tiedonsiirtoa ja välttää mallivirheet.
Ostajat vertaavat usein ACB:itä MCCB:ihin ja VCB:ihin. Ero ei ole siinä, kumpi on yleisesti parempi. Se riippuu jännitetasosta, virta-alueesta, asennuspaikasta, suojaustarpeesta, huolto-odotuksista ja budjetista.

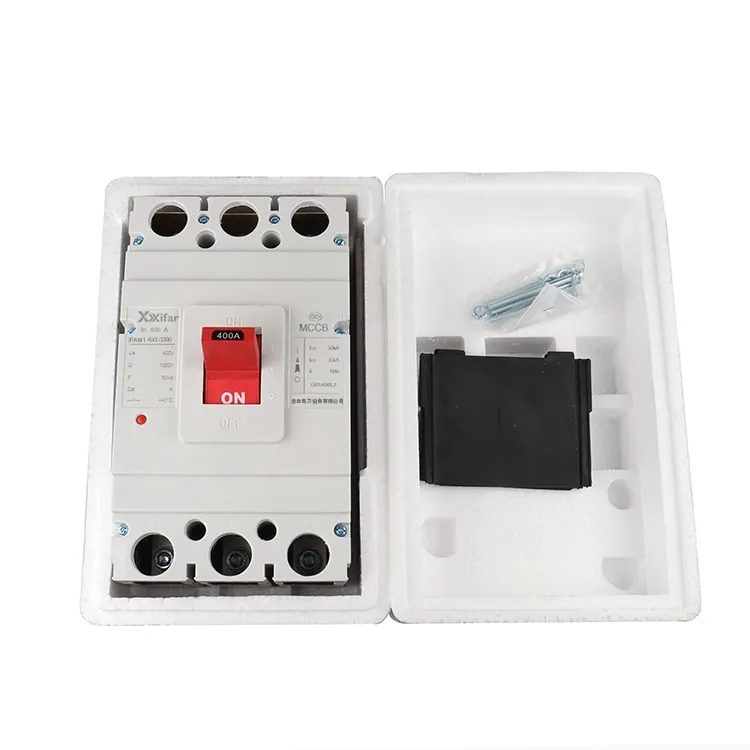

Molded Case Circuit Breaker -katkaisijaa käytetään laajalti alhaisemman virran syöttöpiireissä, konepaneeleissa ja kompakteissa jakelusovelluksissa. Se on taloudellinen, kompakti ja helppo asentaa. Kuitenkin, kun järjestelmän virta kasvaa ja suojausvaatimukset kehittyvät, Air Circuit Breaker ACB:stä tulee sopivampi.
Tyhjiökatkaisijaa käytetään yleensä keskijännitejärjestelmissä. Sen kaarisammutus tapahtuu tyhjökatkaisijan sisällä, joka eroaa ACB:n ilmakaaren koururakenteesta. Yksinkertaisesti sanottuna ACB:t valitaan yleisesti pienjännitteiseen pääjakeluun, kun taas VCB:t valitaan keskijännitteen jakeluun.
| Katkaisijan tyyppi | Yhteinen jännitetaso | Tyypillinen käyttö | Pääasiallinen etu |
|---|---|---|---|
| Ilmankatkaisin ACB | Pienjännitevirran jakelu | Päätulopaneeli, iso syöttölaite, generaattorin lähtö, muuntajan toisiopuoli | Suuri virtakapasiteetti, säädettävä suojaus, kätevä huolto, älykkäät vaihtoehdot |
| Valettu suojakotelo MCCB | Matala jännitteen jakelu | Haarapiirit, pienemmät syöttölaitteet, konepaneelit | Kompakti koko, taloudellinen hinta, helppo asennus |
| Vacuum Circuit Breaker VCB | Keskijännitteen jakelu | Sähköasemat, keskijännitekojeistot, teollisuuden sähköverkot | Voimakas valokaarisammutus tyhjiössä, soveltuu keskijännitteen katkaisuun |
Ilmankatkaisin ACB:tä käytetään usein aina, kun pienjännitevirranjakelu vaatii vahvaa suojausta ja luotettavaa kytkentää. Sitä esiintyy teollisuuslaitoksissa, kaupallisissa rakennuksissa, datakeskuksissa, sähkönjakeluhuoneissa, sairaaloissa, lentokentillä, rautateiden kauttakulkulaitoksissa, vedenkäsittelylaitoksissa, kaivosprojekteissa ja uusiutuvan energian järjestelmissä.
Valmistuslaitoksissa ACB voi suojata konepajan päätulolinjaa. Liikerakennuksessa se voi toimia pienjännitekytkintaulun pääkatkaisijana. Datakeskuksessa se voi auttaa suojaamaan kriittisiä tehopolkuja, joissa seisokit ovat erittäin kalliita. Uusiutuvan energian asemilla ACB:itä voidaan käyttää muuntajiin, vaihtosuuntaajiin tai apujärjestelmiin kytketyissä pienjännitekaapeissa.
Kaikkien näiden sovellusten yhteinen asia on yksinkertainen: järjestelmä tarvitsee luotettavan laitteen avaimen suojausasennossa. Kun sähkökuorma on suuri, vikavirta vakava ja käyttöympäristö ei siedä toistuvia vikoja, oikein valitusta Air Circuit Breaker ACB:stä tulee välttämätön investointi kuin valinnainen komponentti.
Luotettavan toimittajan pitäisi tehdä muutakin kuin myydä murskaimet. Toimittajan tulee ymmärtää tilauksen taustalla olevat työolosuhteet. Ostajille, jotka eivät ole sähköalan asiantuntijoita, tämä on vielä tärkeämpää. Selkeä tekninen viestintä voi estää väärän mallin valinnan ennen tuotannon aloittamista.
Wenzhou Xifa Electrical Equipment Co., Ltd. toimittaa sähkötuotteita sähkönjakelusovelluksiin, mukaan lukien Air Circuit Breaker ACB -ratkaisut pienjännitejärjestelmiin. Ostajille arvo ei ole vain itse tuotteessa, vaan myös mallisuosituksissa, tuotantokyvyssä, räätälöintivaihtoehdoissa, tehdastestauksessa ja viestintätuessa ennen ja jälkeen toimitusta.
Toimittajaa arvioidessaan ostajien tulee esittää käytännön kysymyksiä. Voiko toimittaja toimittaa tekniset piirustukset? Voivatko he suositella oikeaa nykyistä arvoa ja katkaisukykyä projektitietojen perusteella? Voivatko ne tukea kiinteitä ja ulosvedettyjä rakenteita? Voivatko ne tarjota lisävarusteita, kuten moottoriohjaimia, shunttilaukaisimia, alijännitelaukaisimia, apukoskettimia ja älykkäitä laukaisuyksiköitä? Voivatko he vastata nopeasti, kun asentajalla on kysyttävää?
| Toimittajan arviointipiste | Mitä ostajan tulee etsiä |
|---|---|
| Tuotevalikoima | Useita virtaluokituksia, napavaihtoehtoja, toimintatiloja ja lisävarustekokoonpanoja. |
| Tekninen tuki | Selkeä kommunikointi valinnasta, piirustuksista, kaapeloinnista, asennuksesta ja käyttöönotosta. |
| Laadunvalvonta | Säännöllinen tehdastarkastus, mekaanisen toiminnan tarkastukset, eristystarkastukset ja laukaisutoiminnan tarkastus. |
| Räätälöintikyky | Tuki projektikohtaisiin vaatimuksiin, kaappien yhteensovittamiseen, lisävarusteisiin ja pakkaustarpeisiin. |
| Toimituksen koordinointi | Kohtuullinen toimitusaika, vientipakkaus, lähetysasiakirjat ja reagoivat tilauspäivitykset. |
Jopa korkealaatuinen Air Circuit Breaker ACB tarvitsee asianmukaisen asennuksen ja määräaikaistarkastuksen. Sähkösuojalaitteet toimivat mekaanisessa, termisessä ja sähköisessä rasituksessa. Pöly, kosteus, löysät liitokset, ikääntyvä rasva, kontaktien kuluminen ja huonot käyttöolosuhteet voivat heikentää pitkän aikavälin luotettavuutta.
Huoltosuunnitelman ei tarvitse olla monimutkainen, mutta sen on oltava johdonmukainen. Käyttäjien tulee pitää kojeisto puhtaana ja kuivana, tarkistaa epänormaalin lämmityksen varalta, tarkastaa liitäntöjen tiiviys, tarkistaa toimintamekanismi ja tarkistaa matkakirjat, jos ne ovat saatavilla. Ulosvedettävän ACB:n hyllymekanismia tulee käyttää oikein mekaanisten vaurioiden välttämiseksi.
Monissa tapauksissa katkaisijavika ei ole äkillinen. On olemassa varoitusmerkkejä, kuten epätavallista melua, palaneen hajua, näkyvää värjäytymistä, epävakaa sulkemistoimintoa, usein häiritsevää laukaisua tai epänormaalia lämpötilan nousua liittimissä. Näiden merkkien huomiotta jättäminen voi muuttaa hallittavissa olevan huolto-ongelman vakavaksi sähköonnettomuudeksi.
Ilmankatkaisin ACB:n päätarkoitus on suojata matalajännitteisiä tehonjakelujärjestelmiä ylikuormitukselta, oikosululta, maasululta ja muilta epänormaalilta sähkötilanteelta. Sen avulla käyttäjät voivat myös vaihtaa suuria piirejä turvallisesti normaalin käytön tai huollon aikana.
Ilmankatkaisin ACB:tä käytetään pääasiassa pienjännitejakelujärjestelmissä. Keskijännitesovelluksiin Vacuum Circuit Breaker VCB on yleensä sopivampi valinta. Ostajien tulee vahvistaa järjestelmän jännite ennen katkaisijatyypin valitsemista.
Kiinteät ACB:t ovat usein kompakteja ja taloudellisempia. Ulosvedettävät ACB:t on helpompi tarkastaa, vaihtaa ja huoltaa ilman suurta kaapin purkamista. Tärkeissä sähköjärjestelmissä, joissa huoltonopeudella on merkitystä, vetotyyppi on usein suositeltava.
Jos järjestelmä vaatii säädettävää suojausta, virran näyttöä, vikatietoja, tiedonsiirtoa tai parempaa koordinaatiota muiden suojalaitteiden kanssa, älykäs laukaisuyksikkö on käytännöllinen valinta. Yksinkertaisemmissa järjestelmissä peruslaukaisuyksikkö voi riittää.
Nimellisvirta tulee valita todellisen kuormitusvirran, muuntajan kapasiteetin, kaapelin koon, lämpötilaolosuhteiden ja tulevan laajennussuunnitelman mukaan. Sitä ei pidä valita vain arvaamalla tai kopioimalla vanhaa mallinumeroa.
Katkaisukyky osoittaa, pystyykö katkaisin katkaisemaan turvallisesti korkean oikosulkuvirran. Jos valitun katkaisijan katkaisukyky on riittämätön, se voi epäonnistua vakavan vian aikana. Tämä on yksi tärkeimmistä turvallisuusparametreista ACB:n valinnassa.
Kyllä. Projektin tarpeista riippuen ostajat voivat pyytää erilaisia virtaluokituksia, napojen numeroita, toimintatapoja, asennusrakenteita, laukaisuyksiköitä, lisävarusteita ja pakkausvaatimuksia. On parasta antaa projektin tiedot ennen tarjouksen tekemistä.
Ilmoita nimellisjännite, nimellisvirta, napanumero, katkaisukyky, asennustyyppi, toimintatapa, laukaisuyksikkövaatimukset, lisävarusteluettelo, määrä, projektin kohde ja mahdolliset kaappipiirustukset. Tämä auttaa toimittajaa suosittelemaan oikeaa Air Circuit Breaker ACB:tä tarkemmin.
Ilmankatkaisijan ACB:n valinta on päätös, joka vaikuttaa järjestelmän turvallisuuteen, ylläpitotehokkuuteen ja pitkän aikavälin käyttökustannuksiin. Hyvin sovitettu katkaisija auttaa suojaamaan arvokkaita laitteita, vähentämään suunnittelemattomia seisokkeja ja antamaan sähkötiimillesi lisää luottamusta kriittisten jakelujärjestelmien hallinnassa.
Jos suunnittelet pienjännitejakeluprojektia, kytkinlaitteiden päivitystä, ACB:iden hankintaa paneelien kokoonpanoa varten tai teollisuuslaitoksen mallien vertailua, Wenzhou Xifa Electrical Equipment Co., Ltd. voi auttaa sinua tarkistamaan tärkeimmät valintakohdat ja tarjoamaan sopivat tuotevaihtoehdot sovelluksesi perusteella.
Mallin valintaa, teknisiä yksityiskohtia, tarjoustukea tai räätälöityjä Air Circuit Breaker ACB -vaatimuksia varten ole hyväota meihin yhteyttätänään ja jaa projektisi tiedot. Tiimimme auttaa sinua löytämään käytännöllisen, turvallisen ja kustannustehokkaan ratkaisun sähkönjakelujärjestelmääsi.
