Artikkelin tiivistelmä:AC-kolmivaiheisen sulakeeristinkytkimen valitseminen edellyttää nimellisvirran, sulakkeiden yhteensopivuuden, napakokoonpanon, asennusmittojen ja oikosulkusuojauksen huolellista harkintaa. Wenzhou Xifa Electrical Equipment Co., Ltd. tarjoaa virranjakelukomponentteja muuntajakokoonpanoihin, sähköpaneeleihin ja teollisuuden tehojärjestelmiin. Tämä opas selittää tärkeimmät tekijät, jotka ostajien tulee tarkistaa ennen sopivan mallin valitsemista.

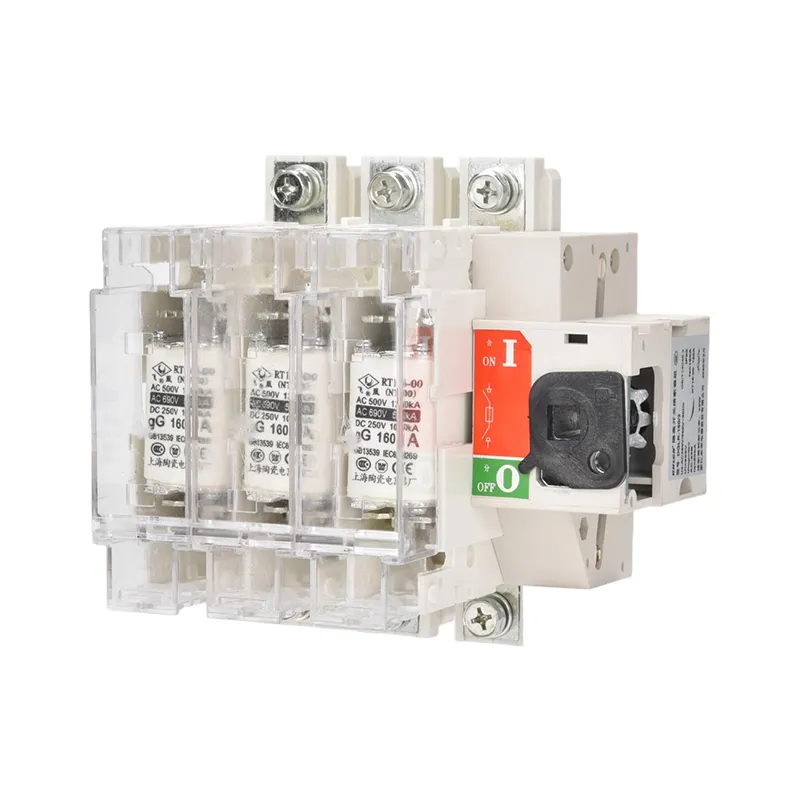

Kun valitset AC kolmivaiheista sulakeeristinkytkintä, otamme ensin huomioon laitteet, joita se palvelee, ja piirin toimintaolosuhteet. Sovellukset, kuten jakelukaapit, muuntajakokoonpanot ja teollisuuden tehojärjestelmät voivat vaatia erilaisia virtaluokituksia, asennusjärjestelyjä ja suojausominaisuuksia.
Ennen mallien vertailua ostajien tulee vahvistaa järjestelmän jännite, odotettu käyttövirta, kuormitusominaisuudet, käytettävissä oleva oikosulkuvirta, asennusympäristö ja vaadittu napakokoonpano.
Esimerkiksi jakelumuuntajan pienjännitepuolelle asennetun sulakkeen erottimen on vastattava koko kokoonpanon virtapiirin arvoa ja suojauskaaviota. Mallin valitseminen pelkän virransyötön perusteella saattaa aiheuttaa yhteensopivuusongelmia asennuksen tai käytön aikana.
Tarkista saatavuusle kokoonpanot on AC Three Phase Fuse Isolator Snoita beennen teknisten tietojen viimeistelyä.
Runkovirta ja sulakkeen nimellisvirta kuvaavat erilaisia ominaisuuksia. Frame current identifies tkytkimen virtaluokka, kun taas sulakkeen nimellisvirta viittaa asennetun sulakkeen nimellisarvoon. Sulakkeen tulee olla yhteensopiva kytkimen kanssa ja sopia varsinaisen piirin suojaamiseen.
Wenzhou Xifa Electrical Equipment Co., Ltd.:n toimittamien tuoteeritelmien mukaan runkovirran nimellisarvot ovat 63 A - 630 A.
| Kehysvirta | Listatut sulakearvot | Sulakkeen koko |
|---|---|---|
| 63 A | 10, 20, 30, 40, 50, 63 A | 00C |
| 160 A | 63, 80, 100, 125, 160 A | 0 |
| 250 A | 160 A; 200, 250 A | 0; 1 |
| 400 A | 300, 315, 400 A | 2 |
| 630 A | 400, 500, 630 A | 3 |
Huomautus: Nämä arvot ovat yhteenveto toimitetuista tuoteparametreista. Tarkista valitun mallin yhteensopiva sulaketyyppi ja tarkka arvo ennen tilaamista.
Sulake on valittava kuormituksen, johtimen ampaatiteetin ja vaaditun suojauskoordinoinnin mukaan. Moottoripiireillä ja muuntajapiireillä voi olla erilaiset käynnistysvirrat ja vikaominaisuudet, joten sama sulakearvo ei sovellu jokaiseen käyttötarkoitukseen.
AC kolmivaiheinen sulakeerotin yhdistää piirin eristyksen sulakepohjaiseen ylivirtasuojaukseen. Ostajien tulee arvioida nämä toiminnot erikseen varmistaakseen, että laite täyttää asennuksen vaatimukset.
Sulake ei yksin määritä koko kokoonpanon oikosulkukykyä. Kytkin, sulake, johtimet ja ylävirran suojalaitteet on koordinoitava niiden nimellisominaisuuksien mukaan. Huoltoeristyksen on myös noudatettava soveltuvia sähköturvallisuusohjeita.
Sähköisen yhteensopivuuden tarkistamisen jälkeen ostajien tulee tarkistaa napojen kokoonpano, asennusjärjestely, kokonaismitat ja liitäntätila. Mukana toimitetut tuotetiedot sisältävät kolmi- ja nelinapaiset kokoonpanot sekä etu- ja sivuasennusvaihtoehdot soveltuville malleille.
| Valintakohde | Mitä tarkistaa | Miksi sillä on merkitystä |
|---|---|---|
| Napakokoonpano | Kolmi- tai nelinapainen malli | Täyttää piiri- ja nollaeristysvaatimukset. |
| Asennusjärjestely | Etu- tai sivuasennus | Varmistaa yhteensopivuuden paneelin asettelun kanssa. |
| Mitat | Leveys, korkeus, syvyys ja asennusreikien sijainnit | Estää häiriöt johtoihin ja viereisiin komponentteihin. |
| Liitännät | Kaapeli- tai virtakiskojärjestely ja johtimien vaatimukset | Tukee luotettavia sähköliitäntöjä. |
Esimerkiksi julkaistut mitat 160 A:n etusarjan listamitat A ovat 164 mm kolminapaisessa mallissa ja 200 mm nelinapaisessa mallissa. Tämä ero osoittaa, miksi ostajien pitäisi tarkistaa piirustuksesta tarkka kokoonpano sen sijaan, että oletetaan, että mallit, joilla on sama kehysluokitus, ovat samat.
Ennen tilaamista vertaa valmistajan mittapiirustusta paneelien layoutiin. Jätä riittävästi tilaa kahvan käytölle, kaapelin taivuttamiselle, sähkövälytyksille ja sulakkeen vaihdolle.
Tekninen dokumentaatio auttaa ostajia varmistamaan, täyttääkö tuote projektin vaatimukset. Suosittelemme, että pyydät tuoteselosteen, mittapiirustuksen, soveltuvat testiraportit ja yhteensopivan sulakestandardin vahvistuksen ennen mallin hyväksymistä.
Wenzhou Xifa Electrical Equipment Co., Ltd. on erikoistunut sähkönjakelutuotteiden tutkimukseen, kehittämiseen ja valmistukseen 0,4 kV - 35 kV järjestelmiin. Sen tuotevalikoimaan kuuluvat ilmakatkaisijat, valetut katkaisijat, virtamuuntajat, potentiaalimuuntajat, ukkossuojat ja sulakkeet.
Yueqingin talouskehitysvyöhykkeellä Zhejiangin osavaltiossa Kiinassa sijaitseva yritys on Conso Electrical Science and Technology Co., Ltd.:n sivuliike, joka on valmistanut jakelumuuntajia, kompakteja sähköasemia ja tyhjiökatkaisijoita vuodesta 2006 lähtien.
Yhtiö ilmoittaa, että sen tuotteet valmistetaan ISO 9001 -laatu- ja ISO 14001 -ympäristöjärjestelmien mukaisesti ja että asiaankuuluvat tekniset eritelmät täyttävät CE- ja UL-vaatimukset. Ostajien tulee pyytää soveltuvia sertifikaatteja tai testiraportteja varmistaakseen tietyn mallin vaatimustenmukaisuuden.
Muita ostonäkökohtia ovat varasulakkeiden saatavuus, asennusohjeet, läpimenoaika ja myynnin jälkeinen tekninen tuki. Nämä yksityiskohdat voivat vaikuttaa käyttöönottoon ja kunnossapitoon, erityisesti kun kytkin on osa suurempaa sähkönjakelukokoonpanoa.
Katso tuotetiedot AC-kolmivaiheisen sulakkeen eristinkytkimen tuotesivulta tai ota yhteyttä Wenzhou Xifa Electrical Equipment Co., Ltd.
AC kolmivaiheista sulakeerotinkytkintä käytetään eristämään kolmivaiheinen vaihtovirtapiiri ja tarjoamaan sulakepohjainen ylivirtasuoja yhteensopivissa pienjännitejakelujärjestelmissä. Tyypillisiä käyttökohteita ovat jakelukaapit, muuntajakokoonpanot ja teollisuuden voimalaitokset.
Tarkista piirin suunnitteluvirta, johtimen ampacity, kuormitusominaisuudet ja vikatilat. Valitse sitten yhteensopiva kytkinkehys ja sulakearvo vaaditun suojauskoordinoinnin ja sovellettavien sähköstandardien perusteella.
Kehysvirta ilmaisee kytkimen virtaluokan, kun taas sulakkeen nimellisvirta ilmaisee asennetun sulakkeen nimellisvirran. Valitun sulakkeen tulee olla yhteensopiva kytkimen kanssa ja sopia piirin suojaamiseen.
Valinta riippuu piirin kokoonpanosta ja siitä, tarvitaanko neutraalierotusta. Varmista, että napajärjestely vastaa järjestelmän suunnittelua, maadoituskaaviota ja soveltuvia asennussääntöjä.
Vain, jos tietty laite on mitoitettu aiottua kytkentäkäyttöä varten. Tarkista valmistajan käyttöarvot ja käyttöluokka sen sijaan, että oletat, että jokainen erotin voi katkaista normaalin kuormitusvirran.
Ilmoita järjestelmän jännite, vaadittu virta, sulakkeen erittely, napakokoonpano, asennusjärjestely, asennusmitat, määrä ja sovellettavat standardit. Yksirivinen kaavio tai paneelipiirros voi auttaa varmistamaan tuotteen yhteensopivuuden.
Vaihtovirta kolmivaiheisen sulakeeristinkytkimen valitseminen edellyttää sähköisten mittojen, sulakkeiden ominaisuuksien, asennusmittojen ja käyttöolosuhteiden huolellista tarkistamista. Näiden tietojen tarkistaminen ennen tilaamista auttaa vähentämään asennusmuutoksia ja tukee luotettavaa toimintaa jakelujärjestelmässä. Wenzhou Xifa Electrical Equipment Co., Ltd. tarjoaa tuotetietoja ja teknistä tukea auttaakseen asiakkaita löytämään sopivat kokoonpanot sovelluksiinsa.
-
