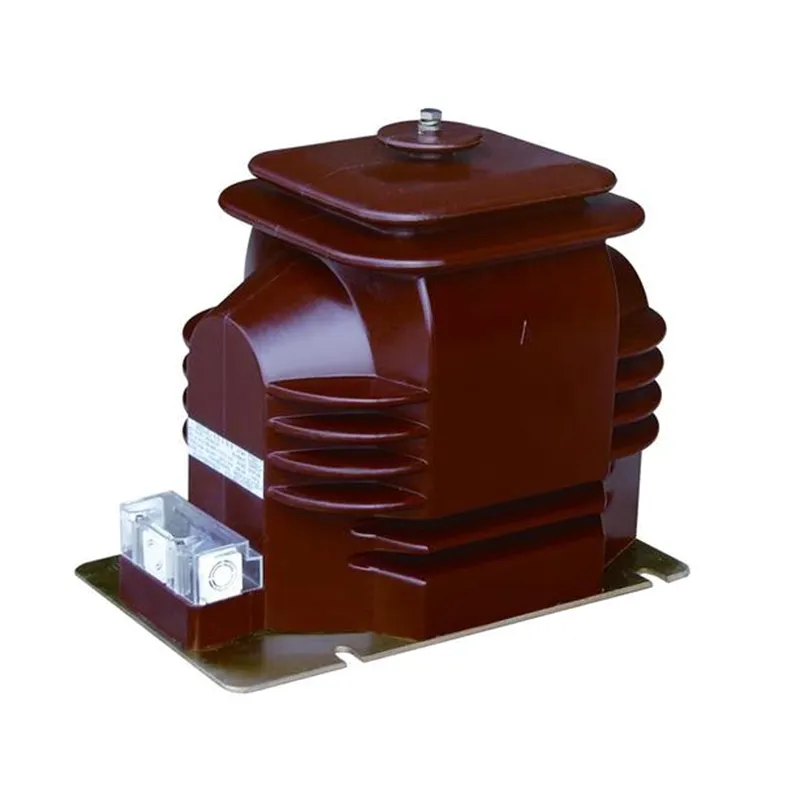

Sähkönjakelujärjestelmien muuttuessa yhä monimutkaisemmiksi tarkka jännitteen mittaus ja luotettava suojaus ovat tärkeämpiä kuin koskaan. A13,8 Kv yksivaiheinen potentiaalimuuntaja sähköasemallaSillä on tärkeä rooli tarkan jännitteen muuntamisen varmistamisessa mittaus-, valvonta-, relesuoja- ja automaatiojärjestelmissä.
XiFaon erikoistunut tarjoamaan korkealaatuisia13,8 Kv yksivaiheinen potentiaalimuuntaja sähköasemallaratkaisuja, jotka on suunniteltu nykyaikaisiin sähköverkkoihin, teollisuuden sähköasemiin, uusiutuvan energian laitoksiin ja sähkönjakeluinfrastruktuureihin. Tässä artikkelissa tarkastellaan näiden keskeisten sähköasemakomponenttien toimintaperiaatteita, rakennetta, etuja, teknisiä tietoja, sovelluksia, asennusnäkökohtia ja ylläpitovaatimuksia.
Potentiaalimuuntaja (PT), jota kutsutaan myös jännitemuuntajaksi (VT), on instrumenttimuuntaja, joka on suunniteltu alentamaan korkeat ensiöjännitetasot standardoituihin pieniin toisiojännitteisiin, jotka sopivat mittauslaitteille, suojareleille, SCADA-järjestelmille ja valvontalaitteille.
A 13,8 Kv yksivaiheinen potentiaalimuuntaja sähköasemallamuuntaa erityisesti noin 13,8 kV:n keskijännitejärjestelmän jännitteet turvallisiksi ja mitattavissa oleviksi lähdöiksi, kuten 120 V, 110 V tai muiksi standardoiduiksi arvoiksi.
Nämä muuntajat tarjoavat sähköisen eristyksen suurjännitepiirien ja pienjänniteohjausjärjestelmien välillä säilyttäen samalla korkean mittaustarkkuuden.
Toimintaperiaate perustuu sähkömagneettiseen induktioon. Kun ensiökäämi kytketään 13,8 kV verkkoon, syntyy magneettivuo muuntajan sydämessä.
Tämä magneettivuo indusoi suhteellisen jännitteen toisiokäämiin ensiö- ja toisiokäämien välisen kierrossuhteen mukaan.
Tuloksena oleva pienjännitesignaali voi turvallisesti syöttää:
Toistamalla tarkasti ensiöjännitteen aaltomuodon muuntaja mahdollistaa luotettavan seurannan ja suojauksen koko sähköasemalla.
Laadukas 13,8 kV potentiaalimuuntaja koostuu useista kriittisistä komponenteista, jotka varmistavat käyttöturvallisuuden ja mittaustarkkuuden.
| Komponentti | Toiminto |
|---|---|
| Ensisijainen käämitys | Kytketään suoraan keskijännitejärjestelmään |
| Toissijainen käämitys | Tarjoaa alennettua jännitteen lähtöä instrumenteille |
| Magneettinen ydin | Siirtää magneettivuon tehokkaasti |
| Eristysjärjestelmä | Varmistaa dielektrisen lujuuden ja turvallisuuden |
| Posliini- tai polymeerikotelo | Suojaa sisäisiä komponentteja ympäristöolosuhteilta |
| Terminaalin kokoonpano | Tarjoaa turvalliset sähköliitännät |
| Maadoitusrakenne | Parantaa käyttöturvallisuutta |
Ensiluokkaiset valmistajat, kuten XiFa, käyttävät kehittyneitä eristemateriaaleja ja tarkkoja käämitystekniikoita luotettavuuden ja käyttöiän maksimoimiseksi.
Vaikka tekniset tiedot vaihtelevat projektin vaatimusten mukaan, seuraavat parametrit löytyvät yleisesti sähköasemasovelluksista.
| Parametri | Tyypillinen arvo |
|---|---|
| Nimellisjännite | 13,8 kV |
| Vaiheen tyyppi | Yksivaiheinen |
| Taajuus | 50Hz / 60Hz |
| Toissijainen jännite | 120V, 110V tai räätälöityjä |
| Tarkkuusluokka | 0,2, 0,5, 1,0 |
| Eristystaso | IEC/ANSI-standardien mukaan |
| Asennus | Ulkona tai sisällä |
| Jäähdytysmenetelmä | Luonnollinen ilmajäähdytys |
| Suojausluokka | Säänkestävä muotoilu |
Potentiaalimuuntajat tarjoavat erittäin tarkan jännitteen skaalauksen, mikä mahdollistaa tarkan mittauksen ja järjestelmäanalyysin.
Suojareleet luottavat tarkkoihin jännitetuloihin havaitakseen epänormaalit toimintaolosuhteet nopeasti ja tarkasti.
Eristämällä mittauslaitteet suurjännitepiireistä PT:t vähentävät merkittävästi sähköisiä vaaroja.
Jatkuva jännitteenvalvonta parantaa toimintatietoisuutta ja tukee ennaltaehkäiseviä huolto-ohjelmia.
Laadukkaat eristysjärjestelmät ja kestävät kotelot mahdollistavat vuosikymmenten luotettavan toiminnan.
Nykyaikaiset sähköasemat ovat yhä enemmän riippuvaisia digitaalisista valvonta- ja automaatiojärjestelmistä, jotka vaativat tarkkoja jännitetietoja.
13,8 kV yksivaiheinen potentiaalimuuntaja on laajalti käytössä useilla sektoreilla.
Aina kun tarkkaa jännitteen mittausta ja suojausta tarvitaan, näillä muuntajilla on ratkaiseva rooli.
Oikean PT:n valinta edellyttää useiden teknisten tekijöiden huolellista arviointia.
Varmista, että muuntaja vastaa järjestelmän nimellisjännitettä ja eristysvaatimuksia.
Tulonmittaussovellukset vaativat tyypillisesti korkeampia tarkkuusluokkia kuin yleiset valvontajärjestelmät.
Laske liitetty kokonaiskuorma mittareista, releistä ja valvontalaitteista.
Ota huomioon kosteus, saastetaso, korkeus, lämpötila ja seismiset vaatimukset.
Varmista IEC-, ANSI-, IEEE- ja paikallisten apuohjelmien standardien noudattaminen.
Oikea asennus on välttämätöntä pitkän aikavälin luotettavuuden saavuttamiseksi.
Näiden toimenpiteiden noudattaminen minimoi käyttöönottoongelmia ja pidentää laitteiden käyttöikää.
Säännöllinen huolto varmistaa jatkuvan suorituskyvyn ja järjestelmän luotettavuuden.
| Huoltotoiminta | Suositeltu taajuus |
|---|---|
| Silmämääräinen tarkastus | Kuukausittain |
| Liittimen kireyden tarkistus | Neljännesvuosittain |
| Eristyskestävyystesti | Vuosittain |
| Eristeiden puhdistus | Kuten vaaditaan |
| Lämpötarkastus | Vuosittain |
| Kalibroinnin vahvistus | Utility Standardien mukaan |
Ennaltaehkäisevä huolto vähentää merkittävästi odottamattomia seisokkeja ja vaihtokustannuksia.
| Ominaisuus | Potentiaalinen muuntaja (PT) | Virtamuuntaja (CT) |
|---|---|---|
| Päätoiminto | Jännitteen mittaus | Nykyinen mittaus |
| Yhteys | Rinnakkainen | Sarja |
| Lähtö | Alennettu jännite | Alennettu virta |
| Tyypillinen toissijainen arvo | 110V tai 120V | 1A tai 5A |
| Sovellus | Mittaus ja suojaus | Mittaus ja suojaus |
Molemmat instrumenttimuuntajat toimivat yhdessä tarjotakseen täydellisen sähköjärjestelmän valvonnan ja suojauksen.
Energiateollisuus kehittyy nopeasti kohti digitaalisia sähköasemia ja älykkäitä verkkoinfrastruktuureja.
Tulevaan kehitykseen kuuluu mm.
Valmistajat, kuten XiFa, jatkavat investointeja kehittyneisiin muuntajateknologioihin tukeakseen näitä nousevia alan vaatimuksia.
Sen ensisijainen tarkoitus on laskea korkeajännitetasot turvallisesti standardoituihin pieniin jännitteisiin, jotka sopivat mittaukseen, mittaukseen ja suojalaitteisiin.
Tarkka jännitteen mittaus varmistaa luotettavan laskutuksen, järjestelmän valvonnan, vian havaitsemisen ja suojauksen koordinoinnin.
Kyllä. Monet mallit on suunniteltu erityisesti ulkoasennukseen säänkestävällä eriste- ja kotelojärjestelmällä.
Asianmukaisella huollolla korkealaatuisten potentiaalimuuntajien käyttöikä on usein yli 25 vuotta.
Potentiaalimuuntajia valittaessa ja asennettaessa viitataan yleisesti IEC-, ANSI-, IEEE- ja laitoskohtaisiin standardeihin.
Sähkölaitokset, teollisuuslaitokset, uusiutuvan energian laitokset, kuljetusjärjestelmät, kaivostoiminta ja kaupalliset sähköverkot ovat kaikki riippuvaisia niistä.
A 13,8 Kv yksivaiheinen potentiaalimuuntaja sähköasemallaon jännitteen mittauksen, releen suojauksen, energian mittauksen ja sähköjärjestelmän valvonnan peruskomponentti. Sen kyky tarjota tarkka jännitemuunnos samalla kun se säilyttää sähköeristyksen, tekee siitä välttämättömän nykyaikaisissa sähköasemissa ja teollisuuden sähköjärjestelmissä.
Tuetpa sitten sähkönjakeluverkkoja, uusiutuvan energian hankkeita tai teollisuuslaitoksia, luotettavan muuntajan valitseminen kokeneelta valmistajalta voi parantaa merkittävästi käyttöturvallisuutta, mittaustarkkuutta ja järjestelmän luotettavuutta.
Etsitkö luotettavaa ja tehokasta ratkaisua seuraavaan sähköasemaprojektiisi?XiFatarjoaa ammattimaisesti suunniteltuja potentiaalimuuntajia, jotka on suunniteltu täyttämään vaativat kansainväliset standardit ja monipuoliset sovellusvaatimukset.Ota yhteyttätänään keskustellaksesi projektitarpeistasi, pyytääksesi teknistä tukea tai saadaksesi räätälöidyn tarjouksen asiantuntijatiimiltämme.
