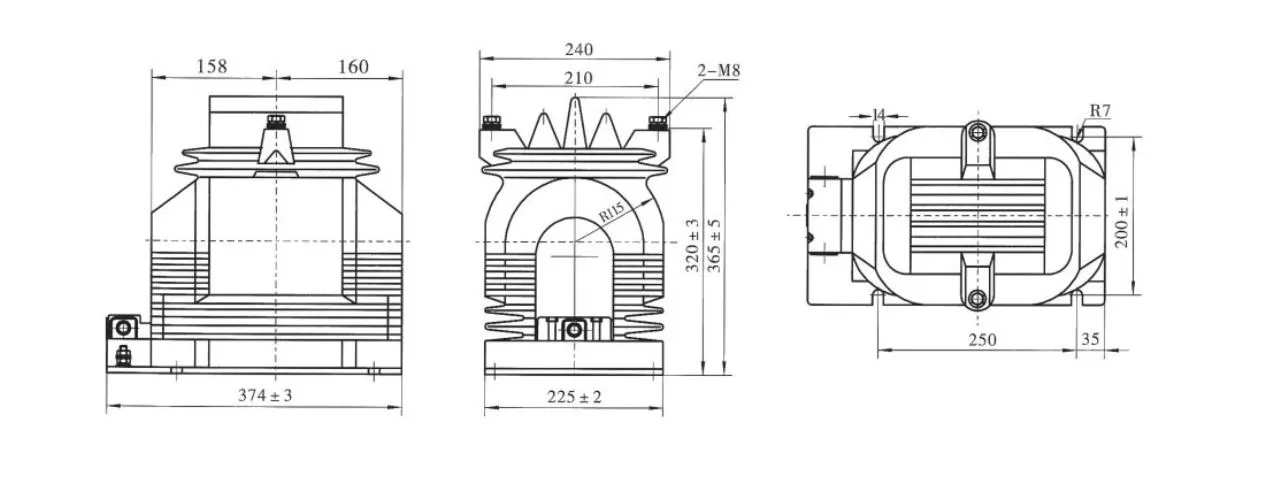

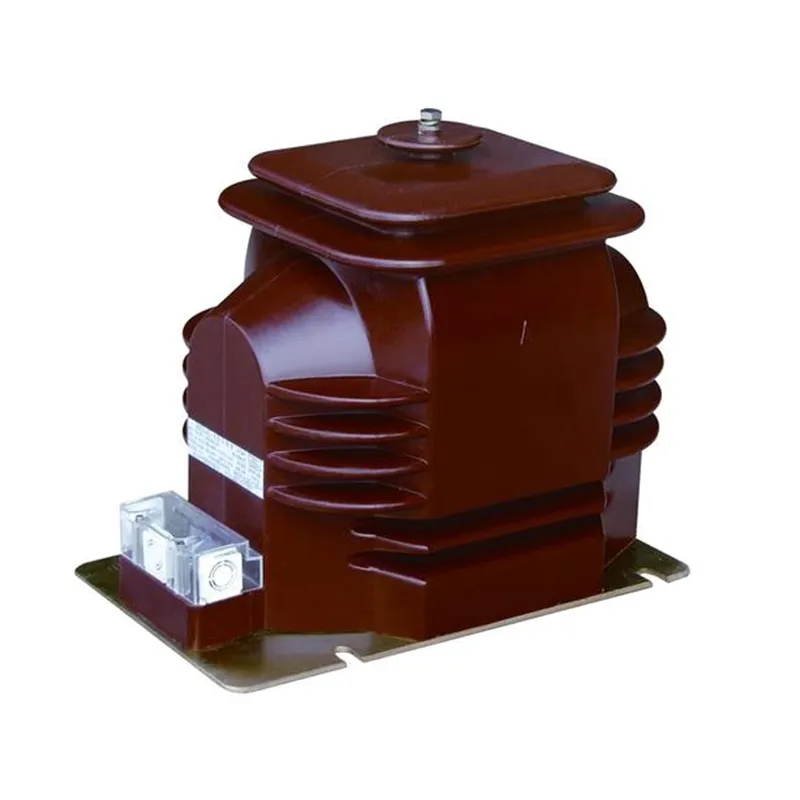

Ala-aseman 13,8 Kv:n yksivaiheinen potentiaalimuuntaja on suunniteltu alentamaan 13,8 kv:n ensiöjännite tavalliseen toisiojännitteeseen, kuten 100 tai 110 volttiin. Alennettu jännite syötetään sitten rinnakkaiskäämeille instrumenttien ja suojareleiden mittaamiseksi, mikä mahdollistaa ensiöjännitteen mittauksen epäsuorasti pienjännitelaitteilla. Tällainen lähestymistapa yksinkertaistaa instrumenttien suunnittelua, säästää kustannuksia ja varmistaa sekä laitteiden että käyttöhenkilöstön turvallisuuden.
13,8 kv:n yksivaihepotentiaalimuuntajan toimintaperiaate on sama kuin tehonjakomuuntajan, jonka muunnossuhteen määrää ensiö- ja toisiokäämien kierrosten lukumäärä. Toissijaisten kierrosten määrän lisääminen pienentää suhdetta, kun taas pääkierrosten määrän lisääminen nostaa sitä. On tärkeää huomata, että 13,8 kv:n yksivaihepotentiaalimuuntajan toisiopiiriä ei saa missään olosuhteissa oikosulkea käytön aikana.
| Tyyppi | Nimellisjännitesuhde (kV) | Tarkkuusluokka | Tarkkuusluokka ja nimellislähtö cosΦ=0,8 | Max. Lähtö (VA) | |||
| 0.2 | 0.5 | 1 | 6(P) | ||||
| JDZ11-15 | (15/√3)/(0,1/√3)/(0,1/3) | 0,2/6P 0,5/6P 1/6P | 30 | 80 | 150 | 100 | 400 |
| JDZ11-20 | (20/√3)/(0,1/√3)/(0,1/3) | ||||||
| JDZ11-15 | (15/√3)/(0,1/√3)/(0,1/√3)/(0,1/3) | 0,2/0,2/6P 0,2/0,5/6P | 15 | 20 | Ei käytössä | 100 | 2*200 |
| JDZX11-20 | (20/√3)/(0,1/√3)/(0,1/√3)/(0,1/3) | ||||||
K: Miten 13,8 kv:n yksivaiheinen potentiaalimuuntaja eroaa 13,8 kv:n tehomuuntajasta?
V: Vaikka molemmat ovat jännitteen muuntavia laitteita, 13,8 kv:n yksivaiheinen potentiaalimuuntaja on suunniteltu mittaukseen ja suojaamiseen tehonsiirron sijaan. Sen nimelliskuorma on suhteellisen pieni, yleensä VA:na ilmaistuna, kun taas tehomuuntajat käsittelevät suuremman arvon, joka lasketaan kVA:na tai MVA:na.
K: Mitä eristysmenetelmiä käytetään 13,8 kv:n yksivaihepotentiaalimuuntajassa?
V: Suurin osapotentiaaliset muuntajatKäytä tällä jännitetasolla epoksihartsivalettua eristystä sisäkäyttöön tai posliini-/silikonikoteloita ulkoasennuksiin. Joissakin malleissa käytetään öljyllä upotettua eristystä pidennetyn käyttöiän ja suuremman lämpökapasiteetin saavuttamiseksi.
K: Miten 13,8 kV yksivaiheinen potentiaalimuuntaja tulisi kytkeä sähköasemaan?
V: Vaiheen ja maan välistä mittausta varten PT-ensisija on kytketty yhden vaiheen ja maan väliin. Kolmivaihejärjestelmässä sarjaa yksivaiheisia PT:itä tai kolmivaiheista PT-yksikköä voidaan käyttää mittaamaan linjasta linjaan ja linjasta maahan -jännitteitä.
K: Mitä ongelmia voi syntyä sähköasemien 13,8 kV yksivaihepotentiaalimuuntajilla?
V: Yleisiä ongelmia ovat eristyksen heikkeneminen, ferroresonanssi tietyissä kytkentäolosuhteissa, ylikuormituksesta johtuva ylikuumeneminen ja toisiopiirin avoimet olosuhteet, jotka voivat aiheuttaa vaarallisen korkeita jännitteitä.
