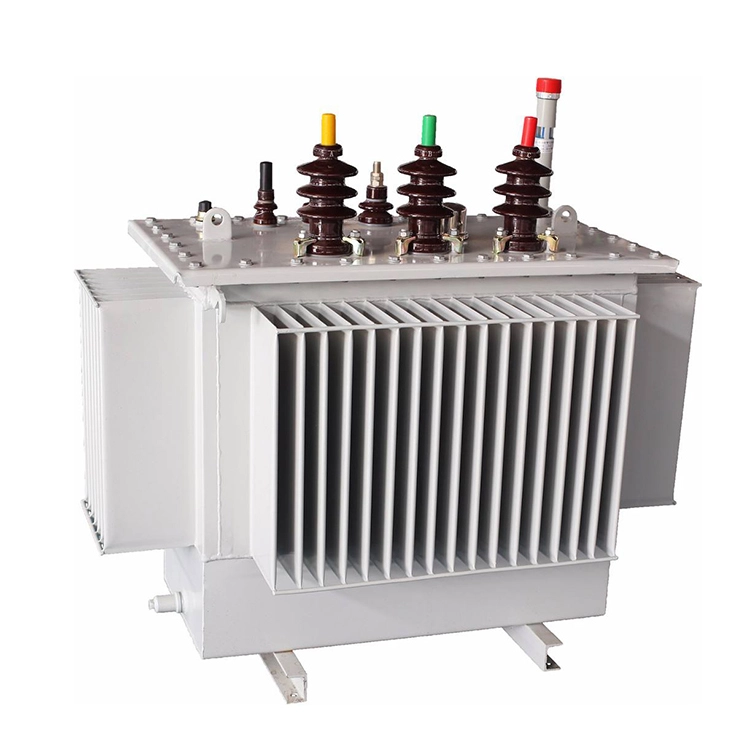

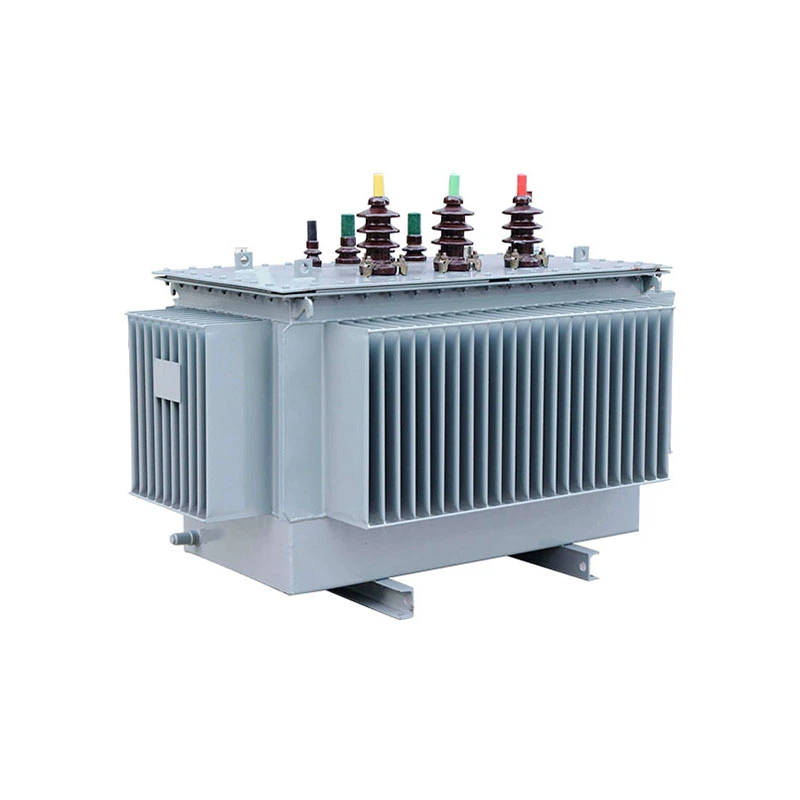

Pylväsasennettava jakelumuuntaja 200kva

Tämä pylväsasenteinen 200kva-jakomuuntaja käyttää pääasiassa kolmivaiheista rakennetta. Perinteisiä nimellisjänniteyhdistelmiä ovat 10/0,4kV, 11/0,4kV, 11/0,433kV, 22/0,433kV, 33/0,4kV jne., jotka kattavat erilaisia ​​vaihtoehtoja, jotka sopivat eri alueellisiin sähköverkkoihin. Laitteessa ei ole vakiona jännitteensäätöä, jännitteensäätöalue on ±5 % tai ±2×2,5 %. Yhteysryhmäksi voidaan valita Dyn11 tai Yyn0.

50 Hz:n olosuhteissa nimellisvirta 10 kV suurjännitepuolella on noin 11,55 A, 11 kV suurjännitepuolella noin 10,50 A ja 0,4 kV pienjännitepuolen nimellisvirta on noin 288,68 A. Perinteinen oikosulkuimpedanssi on 4 %. Samalla se voidaan räätälöidä käyttäjien tarpeiden mukaan jännitteelle, kytkentäryhmälle jne. Energiatehokkuus voidaan valita tavallisista häviöistä, pienihäviöistä ja amorfisista metalliseossarjoista.

Tekninen parametri:

Edut:

Onko 200kva-napakiinnitteisen jakomuuntajan ja alustaan ​​asennetun tyypin välillä eroja?

1. Pylväsasennettu jakelumuuntaja 200kva kiinnitetään sähköpylvääseen tietylle korkeudelle maanpinnasta. Se ei vie arvokkaita maavaroja ja sillä on vähän vaikutusta maatilaan. Pehmustettu muuntaja asetetaan betonialustalle, joka vaatii tietyn alueen.

2. Koska se on riippuvainen ilmassa, ihmiset ja eläimet eivät todennäköisesti pääse kosketuksiin sen kanssa, mikä tekee siitä suhteellisen turvallisempaa. Siitä huolimatta ohikulkijan ei tarvitse olla liian hermostunut. Normaalin etäisyyden säilyttäminen riittää. Pakkaukseen asennettu muuntaja asennetaan suhteellisen piiloon.

3. Jokaisella yksittäisellä muuntajalla on rajoitettu virtalähdealue, tyypillisesti 5 kVA - 167 kVA. Sitä käytetään pääasiassa virran syöttämiseen pienelle määrälle käyttäjiä yhdellä linjalla. Kuitenkin tyynyllä asennettavalla muuntajalla on suhteellisen suurempi kapasiteetti, 75 kVA - 3000 kVA.

4. Verrattuna maan alle haudattuihin laitteisiin, tällä kattoasennusmenetelmällä on alhaisemmat materiaalikustannukset ja rakennusvaikeudet. Se on erittäin taloudellinen ja käytännöllinen virtalähderatkaisu.

5. Pylväsasennettu 200kva-jakomuuntaja on yleensä sylinterimäinen öljysäiliö, joka on täytetty jäähdytysöljyllä eristystä ja lämmönpoistoa varten. Yläosassa on korkeajänniteliitin ja alhaalla pienjänniteliitin. Muotoilu on erittäin kompakti. Turvallisuuden takaamiseksi se integroi usein salamansuojat ja sulakkeet estämään salamaniskut ja oikosulut.

Pylväsasennettujen muuntajien pääosat

Eteen Asennustyyppi LV DB

Pole Line -laitteisto

Pylväsasennettu muuntaja

Sivukiinnitystyyppi LV DB

Tuotantovälineet

Folion kelauskone

Öljyntäyttöyksikkö

Muuntajauuni ja valuyksikkö

Muuntaja uuni

Testauskeskus

Muuntajat käsittelyssä

Muuntaja kuivumassa

Muuntaja käämityksessä 2

Muuntaja käämitystilassa

Transfromer on kokoonpanossa
