Nykyaikaisissa sähkönjakeluverkoissa, jotka vaihtelevat pienjännitteisistä 0,4 kV järjestelmistä keskikorkeisiin 35 kV teollisuus- ja yleishyödyllisiin verkkoihin, ohimenevät jännitepiikit ovat tulleet yhdeksi huomiotta jääneimmistä mutta tuhoisimmista piileistä vaaroista. Suorat tai epäsuorat salamaniskut, toistuva verkon vaihto, äkilliset kuormituksen muutokset ja uusiutuvan energian laitosten, kuten aurinko- ja tuulivoimaloiden, epävakaat tehot laukaisevat epänormaalit jännitepiikit, jotka voivat välittömästi katkaista koko sähköjärjestelmän vakaan toiminnan. Sähköturvallisuuden ydinsuojalaitteenaylijännitesuojaon suunniteltu absorboimaan hetkellistä ylijänniteenergiaa, pitämään epänormaalit jännitteet turvallisella alueella ja muodostamaan olennaisen suojaesteen voimansiirto- ja jakelulaitteille. Tässä artikkelissa analysoidaan perusteellisesti sähkötekniikan projekteihin kohdistuvia käytännön riskejä ja selitetään, miksi korkealaatuisen ylijännitesuojan konfigurointi on välttämätön toimenpide pitkäaikaisen vakaan toiminnan, kustannusten hallinnan ja standardoidun rakentamisen kannalta.
Olipa kyseessä kaupunkiinfrastruktuurin rakentaminen, uudet energiavoimalaitokset, teollisuustuotantopajat tai kokonaiset kompakti sähköasemaprojektit, tehokkaan ylijännitesuojan puute tuo mukanaan joukon jatkuvia piiloongelmia. Suurin osa projektioperaattoreista ja sähköhankintahenkilöstöstä keskittyy vain laitteiden perusvirransyöttötoimintoon jättäen huomiotta toistuvien pienten jännitteiden ja vahingossa sattuvien voimakkaiden salamapiikin aiheuttamien pitkäaikaisten vahinkojen, jotka johtavat lopulta käyttökustannusten nousuun ja toistuviin laitevioihin.
Tehonjakelulaitteilla, kuten muuntajilla, katkaisijoilla, virtamuuntajilla, potentiaalimuuntajilla ja tyhjökatkaisijoilla, on tiukat vaatimukset käyttöjännitteen eristyksestä. Kun voimakkaat salamapiikit tai kytkentäylijännitteet tunkeutuvat piiriin, hetkellinen korkea jännite murtuu tarkkuussähkökomponenttien sisäisen eristysrakenteen läpi. Pitkäaikainen suojaamaton ylijännite aiheuttaa eristeen vanhenemista, kelan rikkoutumista ja avainlaitteiden sisäisen oikosulun.
Ilman pätevää ylijännitesuojaa kalliit ydinvoimalaitteet ovat herkkiä äkillisille vaurioille. Keski- ja suurjännitesähkölaitteiden vaihto- ja ylläpitokustannukset ovat erittäin korkeat ja satunnaiset vauriot nostavat suoraan projektin kokonaiskäyttökustannuksia. Ylijännitesuojan järkevä asennus voi tehokkaasti eristää iskuylijännitteen ja välttää peruuttamattomia vahinkoja arvokkaille tehoomaisuuksille.
Jatkuva ja vakaa virransyöttö on teollisuustuotannon, kaupunkien julkisten tilojen ja uuden energian tuotannon perustakuu. Äkillinen ylijännite laukaisee suojakomponenttien automaattisen laukeamisen, mikä johtaa odottamattomiin sähkökatkoihin. Valmistusyrityksille tuotantolinjan seisokki johtaa tilausten viivästymiseen ja taloudellisiin tappioihin; tuulivoimaloissa ja aurinkosähkövoimaloissa odottamattomat sähkökatkot vähentävät sähköntuotannon tehokkuutta ja vaikuttavat kokonaistuloihin; voimalaitoksia tukevassa kaupunkirakentamisessa sähkönsyötön keskeytys heikentää myös julkisen palvelun laatua.
Hyvin sovitettu ylijännitesuoja voi vapauttaa ylijännitevirran nopeasti lyhyessä ajassa, ylläpitää virtasilmukan vakaata toimintaa, vähentää epänormaalin laukaisun todennäköisyyttä ja välttää tehokkaasti toistuvien seisokkien aiheuttamat taloudelliset tappiot ja hallintaongelmat.
Liiallinen transienttijännite aiheuttaa kaapeleiden, jakokoteloiden ja sähköpaneelien paikallista ylikuumenemista sekä johtojen eristysmateriaalien ikääntymistä ja sulamista. Vakavissa tapauksissa se aiheuttaa oikosulkukipinöitä ja laukaisee sähköpalot, mikä muodostaa vakavan uhan tehdasrakennuksille, sähköasemien työmaille ja henkilökunnan turvallisuudelle. Joissakin ankarissa ulkotyöympäristöissä kosteus ja saastuminen lisäävät edelleen ylijännitevuotojen ja sähköiskuonnettomuuksien riskiä.
Luotettavaylijännitesuojaottaa käyttöön erittäin lujan paloa hidastavan polymeerikuoren ja optimoidun sisäisen purkausrakenteen, joka voi ohjata aaltovirran turvallisesti maahan, poistaa jännitteen poikkeavuudesta johtuvat korkean lämpötilan syttymisriskit ja parantaa huomattavasti sähkönjakelupaikkojen yleistä turvallisuustasoa.
Vahinkoa eivät aiheuta vain voimakkaat salamapiikit, vaan myös toistuvat matalaamplitudiset jännitteen vaihtelut ja toistuvat pienet jännitteet päivittäisessä sähköverkossa. Nämä hienovaraiset vaikutukset kuluttavat jatkuvasti sähkökomponenttien suorituskykyä, nopeuttavat katkaisijoiden, sulakkeiden ja muiden apuosien vanhenemista ja johtavat laitteiden lisääntyneeseen vikaantumiseen. Pitkäaikainen kertyminen lyhentää sähköjärjestelmän kokonaiskäyttöikää, ja yritysten on investoitava enemmän työvoimaa ja materiaaliresursseja päivittäiseen tarkastuksiin, kunnossapitoon ja osien vaihtoon.
Vakiojännitesuojalla varustettuna se voi puskuroida päivittäisiä jännitteen vaihteluita, vähentää sähkölaitteiden väsymishäviöitä, pidentää jakelujärjestelmien kokonaishuoltosykliä ja toteuttaa pitkän aikavälin kustannussäästöjä ja tehokkuutta projekteissa.
Tällä hetkellä yhä useammat maat ja alueet ottavat käyttöön tullietuuspolitiikan tuontisähkökomponenteille edistääkseen paikallista tuotantoa ja infrastruktuurin rakentamista. Asiaankuuluvien suunnitteluprojektien ja sähköisten tukilaitteiden on kuitenkin täytettävä yhtenäiset kansainväliset turvallisuus- ja laatustandardit, jotta ne läpäisivät tullitarkastuksen, projektin hyväksynnän ja verkkoon pääsyn tarkastuksen.
Ylijännitesuojan edustamien ydinsuojalaitteiden on täytettävä CE-, UL- ja muut kansainväliset tekniset vaatimukset sekä ISO-laatu- ja ympäristöjärjestelmävaatimukset. Epäpätevät suojavarusteet johtavat projektien hyväksymisviivästyksiin, kaupan esteisiin ja jopa juridisiin riskeihin, jotka vaikuttavat vientisuunnittelun ja ulkomaisten yhteistyöprojektien sujuvaan etenemiseen.

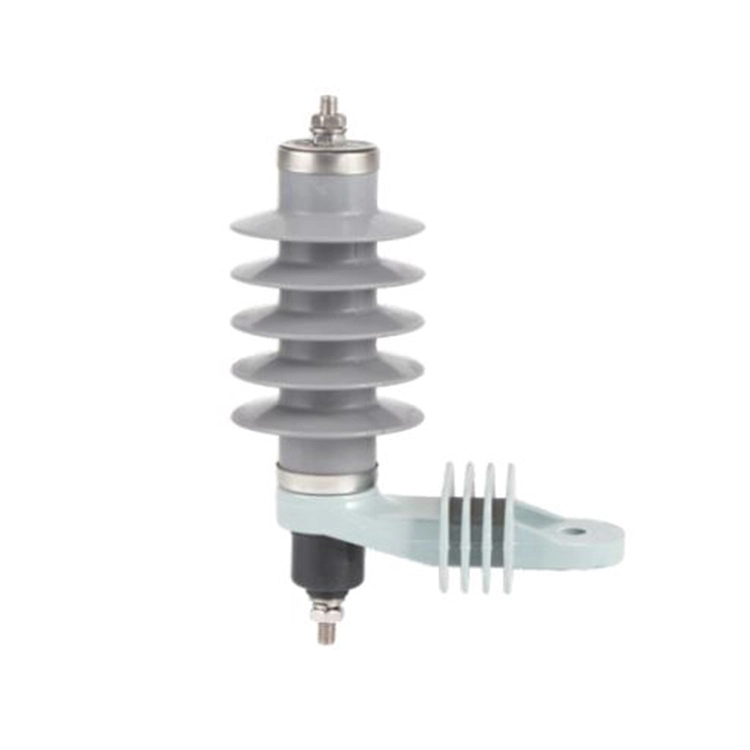

Erinomainen suojaustehoylijännitesuojajohtuu sen ainutlaatuisista epälineaarisista vastusominaisuuksista. Normaalilla tehonsyöttöjännitteellä suojakytkin on korkearesistanssieristetyssä tilassa, mikä ei vaikuta johdon normaaliin voimansiirtoon eikä vaikuta muiden sähkölaitteiden toimintaan. Kun johto joutuu salamajännitteen tai kytkentäylijännitteen hyökkäykseen, ylijännitesuojan sisäinen resistanssi putoaa jyrkästi millisekunneissa muodostaen matalaresistanssisen purkauskanavan.
Se voi nopeasti ohjata hetkellisen korkeapaineisen ylijännitevirran maahan, rajoittaa ylijänniteamplitudia kaikkien kytkettyjen laitteiden turvallisella kestoalueella. Ylijännitesuojan häviämisen jälkeen ylijännitesuoja palaa automaattisesti eristettyyn valmiustilaan toteuttaen ympärivuorokautisen automaattisen suojauksen ilman manuaalista käyttöä ja toimenpiteitä. Tämä tehokas ja luotettava toimintaperiaate tekee siitä kustannustehokkaimman suojalaitteen 0,4 kV - 35 kV koko alueen sähkönjakelujärjestelmiin.
Sopivan ylijännitesuojan valinnan tulee perustua projektin todelliseen jännitetasoon ja toimintaympäristöön. Seuraavat yleiset parametrimääritykset kattavat pien-, keski- ja korkeajännitteiset perinteiset mallit, jotka vastaavat useimpien kompaktien sähköasemien, sähköpaneelien ja teollisten jakeluprojektien tarpeita.
| Ydinparametri | 0,4 kV matala jännite | 10kV keskijännite | 35kV korkea jännite | Sovellettava standardi |
|---|---|---|---|---|
| Järjestelmän nimellisjännite | 0,4kV | 10kV | 35kV | IEC 60099-4 |
| Suurin jatkuva käyttöjännite | 0,76kV | 13,5kV | 46kV | CE / UL |
| Nimellinen purkausvirta | 10kA ~ 20kA | 10kA ~ 20kA | 10kA ~ 20kA | 8/20μs aaltomuoto |
| Suurin jäännösjännite | ≤1,5kV | ≤35kV | ≤110kV | Toimialan yhtenäinen standardi |
| Ulkokuoren materiaali | Paloa hidastava polymeeri | Saastumista estävä polymeeri | UV-kestävä polymeeri | Ympäristönsuojeluluokka |
| Mukautuva taajuus | 50/60 Hz | 50/60 Hz | 50/60 Hz | Globaali verkkosovitus |
Maailmanlaajuisten teholaitteiden markkinoiden jatkuvan laajentumisen myötä ihmiset kiinnittävät enemmän huomiota tuotteiden laadun, kustannustehokkuuden ja sertifiointipätevyyden tasapainoon. Keskittyessään 0,4 kV – 35 kV tehonsiirto- ja jakelutuotteiden t&k-toimintaan ja valmistukseen, valmistajat, joilla on kypsä tekninen kertymä, voivat tarjota vakaita ja luotettavia tukikomponentteja pienille sähköasemille ja kokonaisille sähkölaitteille.
Pitkäaikaisen teknisen tutkimus- ja kehityskokemuksen tukemana vuodesta 2006 lähtien tuotantojärjestelmä on muodostanut täydellisen laadunvalvontajärjestelmän ISO 9001 -laatujohtamisen ja ISO 14001 -ympäristösertifikaatin mukaisesti. Kaikki sähkötuotteet mukaan lukien korkean suorituskyvynylijännitesuojanoudattaa tiukasti kansainvälisiä teknisiä standardeja, joilla on vakaa tuotteen suorituskyky ja vahva ympäristöön sopeutumiskyky, ja ne voivat mukautua monimutkaisiin työolosuhteisiin, kuten uusiin energiavoimaloihin, kaupunkien rakennustyömaihin ja teollisuuspuistoihin.
Zhejiangin Yueqingin talouskehitysvyöhykkeellä sijaitseva tuotantokanta luottaa pien- ja keskijännitesähkölaitteiden teollisuusklusterin etuihin ja optimoi jatkuvasti tuoterakennetta ja tuotantotekniikkaa. Se voi tarjota kustannustehokkaita standardoituja tuotteita ja räätälöityjä tukiosia maailmanlaajuisille asiakkaille, jotka mukautuvat täysin eri alueiden ja suunnitteluprojektien erilaisiin markkinoiden tarpeisiin. Conso Electrical Science and Technology Co., Ltd:n sivuliikkeenä (10kV–35kV jakelumuuntajien valmistaja vuodesta 2006)XiFatuo vuosikymmenten sähkötekniikan osaamisen ylijännitesuojan suunnitteluun ja tuotantoon.
Vuosien projektiharjoittelun ja teknisen sateen jälkeen tuotteita on käytetty laajasti vesivoima-, aurinko-, tuuli- ja kaupunkienergiaryhmien tukilaitoksissa. Ylijännitesuojan ja muiden ydinsuojatuotteiden suunnittelussa ja tuotannossa on otettava täysin huomioon ankarat ympäristöt, kuten korkea ulkolämpötila, alhainen lämpötila, kosteus ja teollisuuden aiheuttama saastuminen, ja optimoida tuotteiden eristys, purkaus ja ikääntymisen estokyky.
Samalla kun se varmistaa luotettavan laadun, se ylläpitää kohtuulliset ja kilpailukykyiset hinnat, auttaa ulkomaisia ihmisiä ja suunnitteluurakoitsijoita vähentämään hankintakustannuksia ja nauttimaan helposti tariffipolitiikan eduista, joita tuodaan korkealaatuisia sähkökomponentteja eri maihin.
Ylijänniteriskit ovat yleisiä ja arvaamattomia kaikissa virrankulutusskenaarioissa. Laitevauriot, tuotantoseisokit, turvallisuusonnettomuudet, kohonneet ylläpitokustannukset ja suojaamattomien ylijännitteiden aiheuttamat vaatimustenmukaisuuden esteet muuttuvat piilokulutukseksi, joka rajoittaa suunnitteluprojektien pitkäjänteistä kehitystä.
Sijoittaminen korkeaan laatuunylijännitesuojaon edullinen ja korkean tuoton turvatoimi. Se voi tehokkaasti välttää kaikenlaiset ylijänniteriskit, suojata sähkönjakelulaitteiden turvallisen ja vakaan toiminnan, pidentää koko sähköjärjestelmän käyttöikää ja auttaa yrityksiä ja suunnitteluprojekteja saavuttamaan turvallisen tuotannon, standardoidun rakentamisen ja kestävän toiminnan.
Maailmanlaajuisille sähköalan ammattilaisille, insinööriurakoitsijoille ja sähköjärjestelmien suunnittelijoille ylijännitesuojan suoja-arvon täysi tunnustaminen ja sertifioitujen, standardien mukaisten ja erittäin mukautuvien tuotteiden valitseminen on avainasemassa tehoprojektien yleisen turvallisuuden ja vakauden parantamisessa monimutkaisessa kansainvälisessä markkinaympäristössä.
-
