Kuinka nollasekvenssin CT-virtamuuntajan donitsityyppi parantaa maasulkusuojausta

Artikkelin tiivistelmä: A Nollasekvenssin CT-virtamuuntajan donitsityyppion tärkeä anturikomponentti maavikojen, vuotovirtojen ja eristyshäiriöiden havaitsemiseksi sähköjärjestelmissä. Kun johtimia ympäröi toroidinen sydän, se pystyy havaitsemaan tuotetun jäännösvirran, kun vaihevirtojen vektorisumma ei ole enää nolla. Tässä artikkelissa selitetään sen toimintaperiaate, rakenne, tekniset ominaisuudet, sovellukset, valintanäkökohdat ja miksi luotettava valmistuslaatu on tärkeää nykyaikaisille tehonsuojajärjestelmille.

Sisällysluettelo

1. Mikä on nollasekvenssin CT-virtamuuntajan donitsityyppi?
2. Kuinka Donut Type Zero Sequence CT toimii?
3. Mitkä ovat tärkeimmät rakennusominaisuudet?
4. Mitä teknisiä tietoja ostajien tulee ottaa huomioon?
5. Missä nollasekvenssistä CT:tä käytetään yleisesti?
6. Kuinka sinun pitäisi valita oikea nollasekvenssi-CT?
7. Mitkä ovat tärkeimmät edut?
8. FAQ Tietoja Nollasekvenssin CT-virtamuuntajan donitsityyppi
9. Johtopäätös

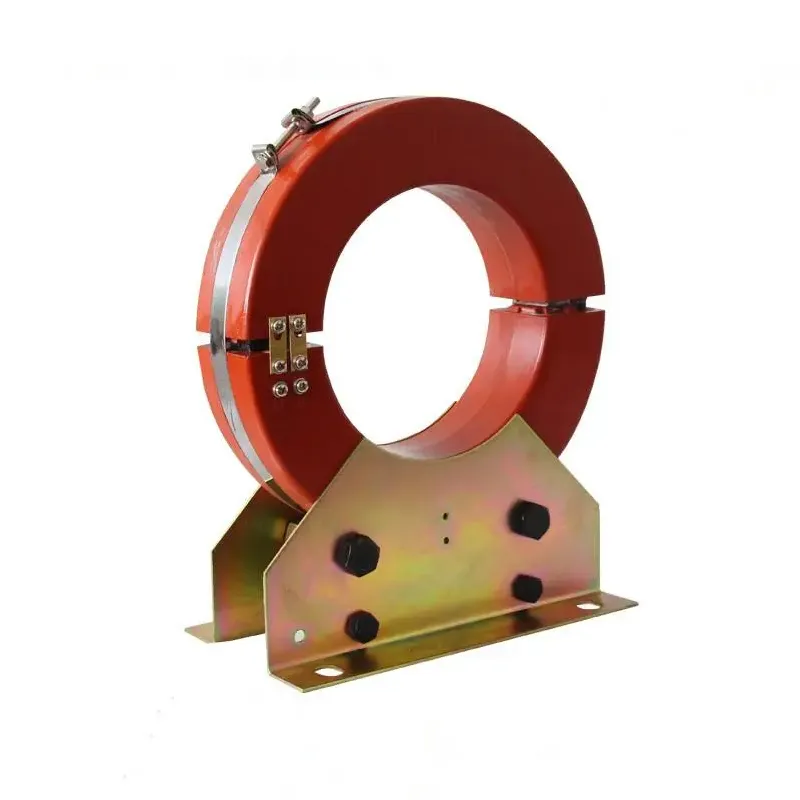

Mikä on nollasekvenssin CT-virtamuuntajan donitsityyppi?

Sähköinsinööreille ja sähkönjakelun ammattilaisille tarkka vikavirran havaitseminen on välttämätöntä vikojen tunnistamiseksi ennen kuin ne kehittyvät laitevaurioiksi, palovaaraksi tai odottamattomiksi sähkökatkoiksi. ANollasekvenssin CT-virtamuuntajan donitsityyppion erityisesti suunniteltu tähän tarkoitukseen.

Toisin kuin perinteinen virtamuuntaja, joka ensisijaisesti mittaa yksittäisen johtimen läpi kulkevaa virtaa, nollasekvenssinen CT tarkkailee useiden sen toroidisen sydämen läpi kulkevien johtimien yhdistettyä magneettista vaikutusta. Normaaleissa kolmivaiheisissa olosuhteissa vaihevirtojen vektorisumma on suunnilleen nolla. Kun vuoto tai maasulku tapahtuu, kehittyy epätasapaino, joka luo mitattavissa olevan nollasekvenssivirran.

Toimittamien tuotetietojen mukaanXiFa, sen nollasekvenssin CT käyttää toroidista sydäntä ja toisiokäämiä, ja se on suunniteltu sovelluksiin, kuten maasulkusuojaukseen, vuotovirran havaitsemiseen, eristyksen valvontaan ja releen suojaukseen. Tuote soveltuu 50 Hz tehojärjestelmiin ja erilaisiin nollapistekokoonpanoihin.

Nollasekvenssistä CT-virtamuuntajaa etsiville ostajille on tärkeää ymmärtää sekä sähköperiaate että fyysinen rakenne ennen mallin valintaa.

Kuinka Donut Type Zero Sequence CT toimii?

Toimintaperiaate perustuu CT-aukon läpi kulkevien johtimien magneettiseen tasapainoon. Terveessä kolmivaihepiirissä virrat normaalisti tasapainottavat toisiaan, joten syntyvä magneettivuo toroidisydämen sisällä pysyy hyvin pienenä.

Kun eristysvika tai maavuoto tapahtuu, osa virrasta kulkeutuu tahattomasti maahan. Nykyinen tasapaino on siis häiriintynyt. Tuloksena oleva jäännösmagneettivuo indusoi toissijaisen signaalin, joka voidaan lähettää suojareleeseen, valvontalaitteeseen tai muuhun ohjauslaitteeseen.

Yksinkertaistettu tunnistusprosessi voidaan ymmärtää seuraavasti:

1. Vaihejohtimet kulkevat toroidisen CT-ytimen läpi.
2. CT tunnistaa jatkuvasti yhdistetyn magneettikentän.
3. Virran epätasapaino tuottaa nollasekvenssin virran.
4. Toisiokäämi tuottaa vastaavan sähköisen signaalin.
5. Suojausjärjestelmä arvioi signaalin.
6. Jos esiasetettu suojakynnys ylittyy, rele voi käynnistää hälytyksen tai piirin katkeamisen.

Tämä järjestely tarjoaa käytännöllisen menetelmän suhteellisen pienten jäännösvirtojen havaitsemiseksi ilman, että jokaisessa yksittäisessä johtimessa vaaditaan tavanomaista CT:tä.

Mitkä ovat tärkeimmät rakennusominaisuudet?

Donut-tyyppisen nollasekvenssin CT:n suorituskyky riippuu voimakkaasti sen magneettisydämestä, käämityksestä, eristysjärjestelmästä, kotelosta ja valmistustarkkuudesta. XiFa ilmoittaa, että sen tuote käyttäähapeton kupari emaloitu lankakäämitykseen ja erittäin läpäiseville piiteräslevyille magneettisydämelle. Nämä materiaalivalinnat on tarkoitettu tukemaan sähkönjohtavuutta, mekaanista lujuutta ja herkkyyttä pienille nollasekvenssivirroille.

Toroidaalinen magneettinen ydin

Pyöreä ydin luo suljetun magneettiradan johtimien ympärille. Korkea magneettinen permeabiliteetti auttaa CT:tä reagoimaan tehokkaasti suhteellisen pieniin jäännösvirtoihin.

Toissijainen käämitys

Toisiokäämi muuntaa havaitun magneettivuon käyttökelpoiseksi sähköiseksi signaaliksi suoja- ja valvontalaitteita varten. Käämin laatu vaikuttaa suoraan signaalin yhtenäisyyteen ja pitkän aikavälin luotettavuuteen.

Eristys ja kapselointi

Tuotteen rakenteessa voi olla epoksihartsia tai silikonikumista kotelo. Tällainen suojaus auttaa parantamaan kosteuden ja ympäristön saastumisen kestoa, mikä on erityisen tärkeää sähkönjakeluympäristöissä.

Solid-Core- ja Split-Core-vaihtoehdot

Asennusvaatimukset voivat vaihdella. Kiinteäjohdinmallit edellyttävät yleensä kaapelien johtamista CT:n läpi ennen liittämistä, kun taas jaetun ytimen kokoonpanot voivat olla hyödyllisiä jälkiasennusprojekteissa, joissa olemassa olevien johtimien irrottaminen ei ole toivottavaa.

Mitä teknisiä tietoja ostajien tulee ottaa huomioon?

TT:n valinta ei saa koskaan riippua vain fyysisestä halkaisijasta. Sähköyhteensopivuus, relevaatimukset, johtimien järjestely ja asennusolosuhteet tulee arvioida yhdessä.

Valmistajan julkaisemissa teknisissä tiedoissa on lueteltu useita LXK-malleja, mukaan lukien Φ80, Φ100, Φ120, Φ150, Φ180, Φ220 ja Φ240 versiot, joissa on erilaisia ​​rele-, liitäntä-, skaala-arvo- ja ensiövirtayhdistelmiä. Ostajien tulee vahvistaa tarkka kokoonpano valmistajalta ennen tilauksen tekemistä.

Missä nollasekvenssistä CT:tä käytetään yleisesti?

Kyky havaita jäännösvirta tekee tämän tyyppisestä CT:stä hyödyllisen monenlaisissa sähkösuojasovelluksissa. Se voidaan integroida suojajärjestelmiin, joissa vuotojen tai maavikojen varhainen havaitseminen on tärkeää.

• Maasulkusuojaus:Havaitsee vikavirran, joka liittyy maadoitusvirheisiin.
• Vuotovirran valvonta:Auttaa tunnistamaan epänormaalit virtareitit.
• Eristyksen valvonta:Tukee heikkenevien eristysolosuhteiden tunnistamista.
• Sähkönjakelujärjestelmät:Tarjoaa vikavirtatiedot suojareleille.
• Älykkäät verkot:Voidaan integroida älykkäisiin valvonta- ja suojausjärjestelmiin.
• Teollisuuslaitteet:Auttaa valvomaan sähkölaitteita, joissa tarvitaan jatkuvaa vian havaitsemista.
• Sähköverkkojen rakentaminen:Tukee sähköturvallisuutta ja jakelusuojaa.
• Junaliikennejärjestelmät:Voidaan liittää erikoissähköisiin valvontajärjestelmiin.

XiFa määrittelee nollasekvenssin CT-tuotteidensa sovellusalueiksi erityisesti älyverkot, rautatieliikenteen, rakennusten sähköjärjestelmät ja teollisuuslaitteiden valvonnan.

Kuinka sinun pitäisi valita oikea nollasekvenssi-CT?

Hankintatiimille oikean mallin valintaan kuuluu muutakin kuin vain suurimman saatavilla olevan ytimen valitseminen. Järjestelmällinen arviointi voi vähentää yhteensopivuusongelmia ja parantaa asennuksen tehokkuutta.

1. Tarkista kaapelin järjestely.Vahvista CT-aukon läpi kulkevien johtimien lukumäärä ja järjestely.
2. Mittaa tarvittava aukko.Varmista, että sisähalkaisija tarjoaa riittävästi tilaa olemassa oleville kaapeleille.
3. Vahvista suojarele.CT-lähdön ja releen ominaisuuksien on oltava yhteensopivia.
4. Tarkista sähköjärjestelmä.Tarkista taajuus, nollaasetus, maadoitustapa ja muut järjestelmävaatimukset.
5. Arvioi asennusympäristö.Kosteus, saastuminen, lämpötila ja käytettävissä oleva asennustila voivat vaikuttaa sopivaan rakenteeseen.
6. Harkitse jälkiasennusvaatimuksia.Split-core mallit voivat tarjota enemmän käyttömukavuutta, kun olemassa olevia kaapeleita ei voida helposti irrottaa.
7. Tarkista valmistajan laatu.Ydinmateriaali, käämimateriaalit, eristys, testausmenettelyt ja valmistuksen yhdenmukaisuus tulee ottaa huomioon ennen massahankintaa.

Kansainvälisille ostajille, jotka hankkivat hankintoja kiinalaiselta valmistajalta tai toimittajalta, on hankittava tekniset asiakirjat ja mallin vahvistus ennen ostamista. Tämä on erityisen tärkeää, kun CT integroidaan suurempaan suojajärjestelmään.

Mitkä ovat tärkeimmät edut?

Oikein valittu donitsityyppinen nollasekvenssinen CT voi tarjota useita käytännön etuja sähkösuojajärjestelmille:

• Korkea herkkyys:Sopiva magneettisydän voi auttaa havaitsemaan pieniä jäännösvirtoja.
• Kompakti rakenne:Toroidaalinen kokoonpano voi sopia tehokkaasti olemassa olevien johtimien ympärille.
• Ei-tunkeileva tunnistus:Virran tunnistus saavutetaan asettamatta ensiökäämiä sarjaan piirin kanssa.
• Suojauksen integrointi:Toissijaiset signaalit voidaan kytkeä suojareleisiin ja valvontalaitteisiin.
• Joustava asennus:Saatavilla olevat rakennusvaihtoehdot sopivat erilaisiin asennusskenaarioihin.
• Laaja sovellusalue:Soveltuu teollisuus-, kaupallisiin, infrastruktuuri- ja sähkönjakeluympäristöihin.

XiFa:n tuotesuunnittelussa yhdistyvät toroidaalinen ydin, toisiokäämi ja suojakotelo, kun taas ilmoitettu materiaalivalikoima korostaa johtavuutta, mekaanista lujuutta ja magneettista herkkyyttä.

FAQ Tietoja Nollasekvenssin CT-virtamuuntajan donitsityyppi

Mihin Zero Sequence CT -virtamuuntajan donitsityyppiä käytetään?

Sitä käytetään ensisijaisesti maavikojen, vuotovirtojen ja eristysongelmien aiheuttaman nollasekvenssin tai nollavirran havaitsemiseen. Tuloksena oleva signaali voidaan syöttää suojareleisiin tai valvontalaitteisiin.

Kuinka donitsityyppinen CT havaitsee maasulun?

Johtimet kulkevat toroidisen sydämen läpi. Tasapainoisissa olosuhteissa niiden magneettiset vaikutukset kumoavat suurelta osin. Maasulku aiheuttaa epätasapainon, joka tuottaa jäännösmagneettivuon, jonka CT muuntaa toissijaiseksi sähköiseksi signaaliksi.

Mitä ydinkokoja on saatavilla?

Viittauksissa mainituissa XiFa-tuotetiedoissa on lueteltu LXK-mallit Φ80, Φ100, Φ120, Φ150, Φ180, Φ220 ja Φ240 kokoonpanoilla. Tarkat tiedot tulee tarkistaa valitun mallin ja suojaussovelluksen mukaan.

Voidaanko nollasekvenssistä CT:tä käyttää jälkiasennusprojekteihin?

Kyllä. Kiinteät ja split-core rakenteet palvelevat erilaisia ​​asennusvaatimuksia. Split-core malli voi olla edullinen silloin, kun olemassa olevia kaapeleita ei voida irrottaa asennuksen aikana.

Mitä minun tulee antaa tarjousta pyytäessä?

Hankintaryhmien tulisi ihannetapauksessa tarjota vaadittu sydänaukko, järjestelmän taajuus, johtimien järjestely, relemalli, liitäntätapa, ensiövirtavaatimukset, asennusympäristö ja määrä. Näiden tietojen antaminen auttaa kiinalaista valmistajaa tai toimittajaa suosittelemaan yhteensopivaa kokoonpanoa tehokkaammin.

Johtopäätös

A Nollasekvenssin CT-virtamuuntajan donitsityyppitarjoaa keskittyneen ja käytännöllisen lähestymistavan jäännösvirran havaitsemiseen, mikä tekee siitä arvokkaan maasulkusuojauksessa, vuotojen valvonnassa, eristyksen valvonnassa ja älykkäässä sähkösuojauksessa. Sen toroidaalinen ydin, toisiokäämi, eristysrakenne ja asennuskokoonpano vaikuttavat kaikki järjestelmän suorituskykyyn. XiFan julkaisemat tuotetiedot korostavat erittäin läpäisevää piiterästä, hapetonta kupari-emaloitua lankaa, useita LXK-sydänkokoja ja yhteensopivuutta 50 Hz:n tehojärjestelmien kanssa.

Jos hankit luotettavaaNollasekvenssin CT-virtamuuntajan donitsityyppiuusi sähkönjakeluprojekti, suojajärjestelmä tai jälkiasennussovellus,ota meihin yhteyttäXiFassa keskustellaksesi teknisistä vaatimuksistasi, mallin valinnasta ja tarjouksesta. Järjestelmäparametrien ilmoittaminen etukäteen voi nopeuttaa tuotteiden yhteensovittamista ja hankintaa.
