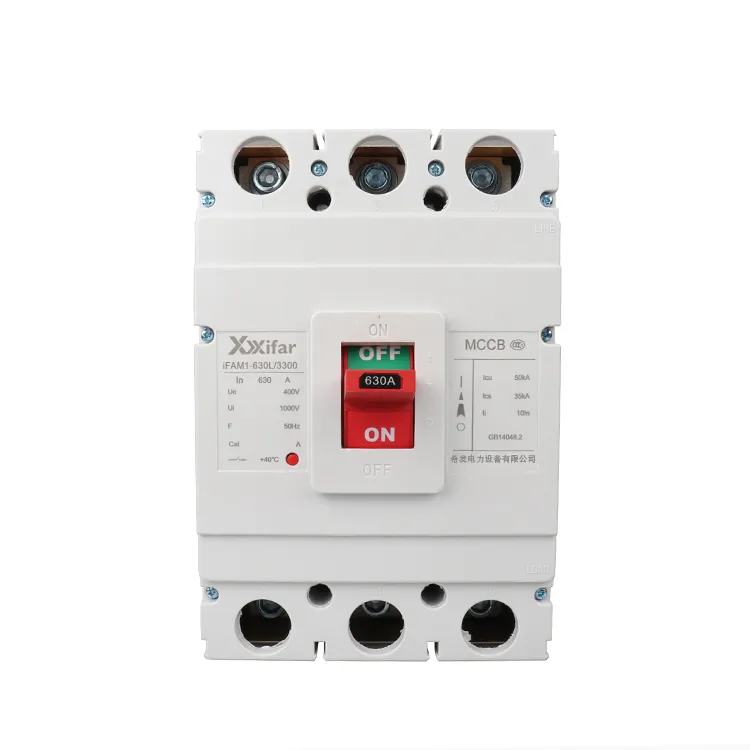

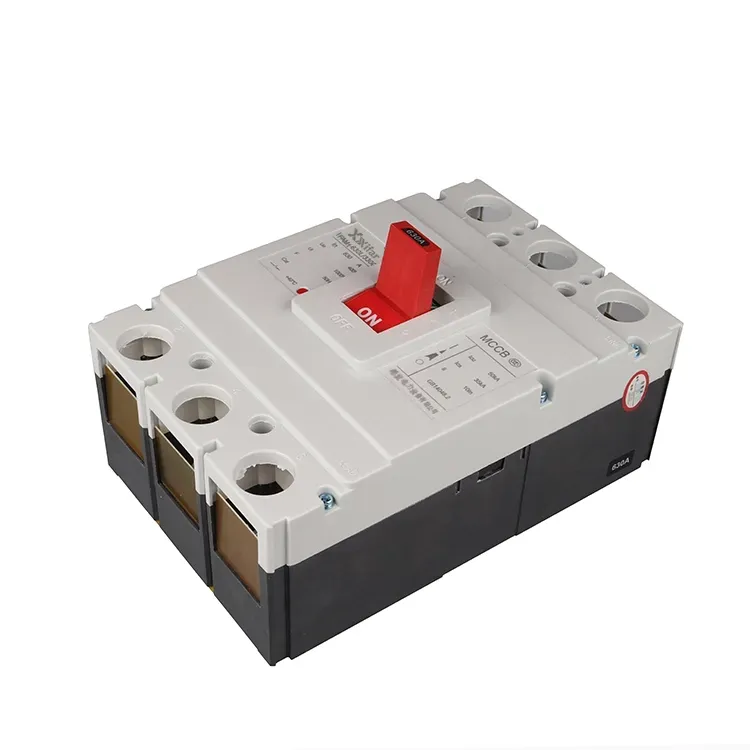

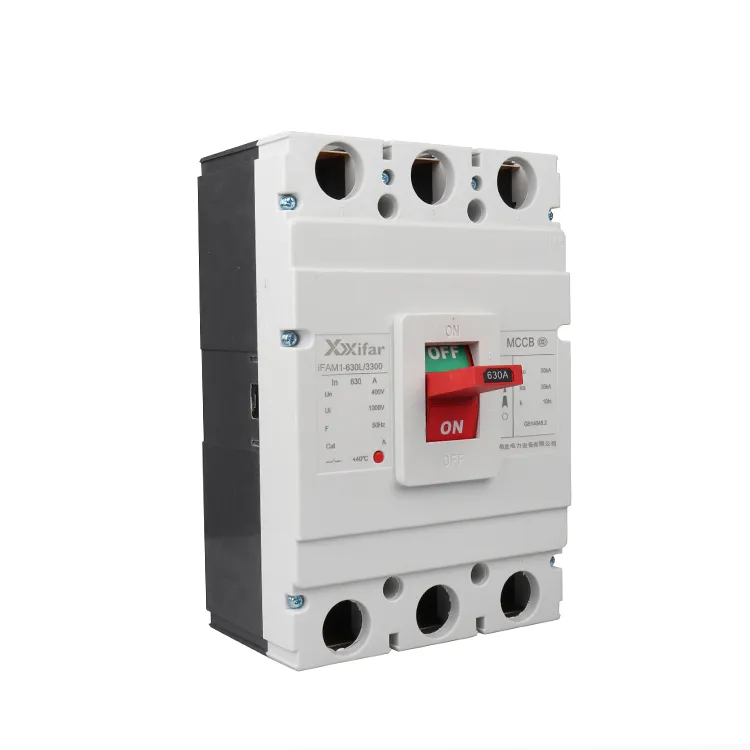

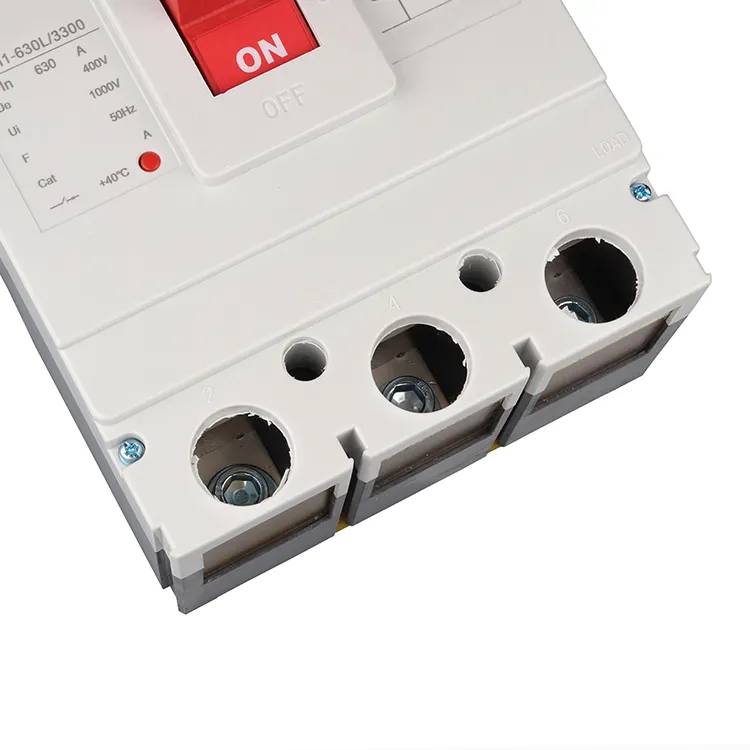

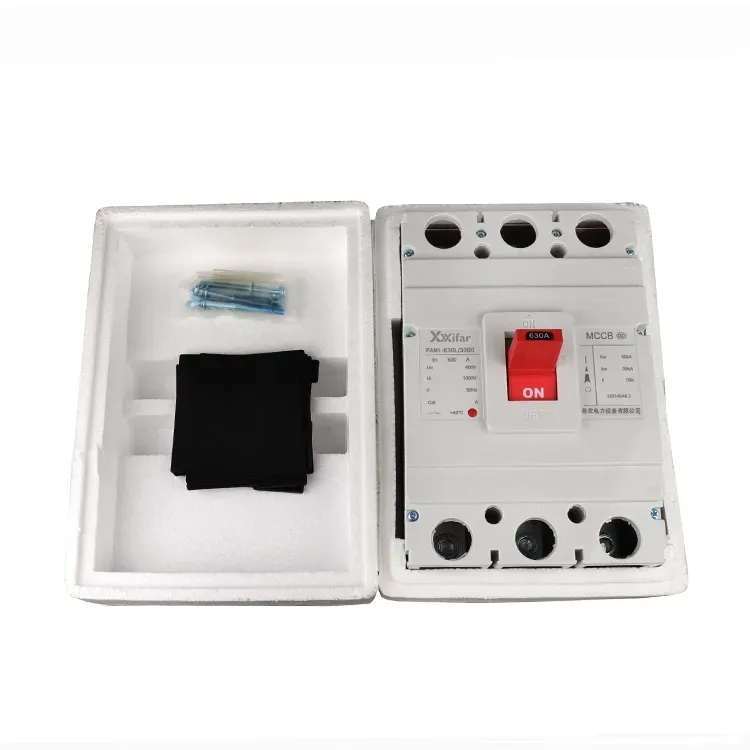

630a 3p lämpömagneettinen valettu suojakotelo

630a 3p lämpömagneettinen valettu katkaisija on olennainen ja tärkeä suojalaite, jota käytetään pienjännitteisessä sähkönjakelujärjestelmässä. Siinä on täysin suljettu eristävä kotelo, jonka MCCB integroi olennaiset komponentit, kuten kosketinjärjestelmän, valokaaren sammutusyksikön ja laukaisumekanismin kompaktiksi rakenteeksi.

Suljetuksi yksiköksi suunniteltu 630a 3p lämpömagneettinen valettu katkaisija ei yleensä ole tarkoitettu purkamiseen tai korjaukseen. Sitä käytetään laajalti teollisissa ja kaupallisissa asennuksissa tarjoamaan suojaa keski- ja pienikapasiteettisissa piireissä, jotka toimivat tyypillisesti haara- tai linjanpään suojalaitteina.

Katkaisijoiden luokassa valetut katkaisijat sijoitetaan ilmakatkaisijoiden, joita tyypillisesti käytetään jakelujärjestelmissä tärkeimpinä tulona, ​​ja minikatkaisijoiden väliin, joita käytetään yleisesti asuin- ja kevyissä sovelluksissa.

Tyypillisiä 630a 3p:n lämpömagneettisen kotelon katkaisijan käyttötapauksia ovat moottorinsuojapiirit, jakelukeskukset ja virtajohdot keskikokoisille laitteille.

630a 3p lämpömagneettinen valettu katkaisijan parametri:

630a 3p lämpömagneettinen valettu katkaisija Toiminnalliset ominaisuudet

1. Ylikuormitussuoja:

630a 3p lämpömagneettisessa valetussa katkaisijassa ylikuormitussuojaa kutsutaan myös pitkäkestoiseksi suojaksi. Ylikuormitussuoja perustuu bimetallinauhan lämpömuodonmuutokseen. Laukaisuaika noudattaa käänteistä aikaa: suurempi virta johtaa nopeampaan laukaisuun. Tämä suojaa johtimia ja laitteita ylikuumenemiselta jatkuvassa ylikuormituksessa.

2. Oikosulkusuojaus

Yleisesti sanottuna oikosulkusuojaus toteutetaan käyttämällä välitöntä suojausta 630a 3p lämpömagneettisessa valettu kotelokatkaisijassa. Magneettinen laukaisuyksikkö tarjoaa välittömän suojan. Kun virta saavuttaa noin 8–12-kertaisen nimellisarvon, lämpömagneettinen valettu katkaisija laukeaa puolen tehotaajuusjakson sisällä, joka on noin 10 ms. Tämä varmistaa, että keskeytys tapahtuu ennen kuin oikosulkuvirta saavuttaa huippunsa.

3. Jännitesuojauksen alainen

Kun alijännitteen laukaisu on asennettu, laukaisu tapahtuu, jos jännite putoaa alle 70 % nimellisarvosta yli 1 sekunnin ajaksi. Välitön laukaisu tapahtuu, jos jännite laskee alle 35 % nimellisarvosta. Tämä toiminto auttaa estämään pienjännitteisen käytön aiheuttamia moottorivaurioita.

4. Maadoitusvuotosuojaus

630a 3p lämpömagneettinen valettu katkaisija integroiduilla elektronisilla suojamoduuleilla voi havaita jäännösvirran nollasekvenssin virtamuuntajan kautta.  Laukaisu tapahtuu, jos vuotomoduuli havaitsee yli 30 mA henkilösuojauksen ja 300 mA palosuojauksen osalta. Laukaisuaika on yleensä 0,1 sekuntia.
