A Current-muuntaja (CT)on kriittinen komponentti nykyaikaisissa sähkö- ja tehojärjestelmissä, mikä mahdollistaa tarkan virranmittauksen, järjestelmän suojauksen ja energianvalvonnan ilman suoraa sähkökosketusta. Oikean CT:n valinta on välttämätöntä turvallisuuden, tarkkuuden ja järjestelmän pitkäaikaisen luotettavuuden varmistamiseksi.
Tässä perusteellisessa oppaassa tutkimme virtamuuntajien toimintaa, eri CT-tyyppejä, keskeisiä valintakriteerejä, tarkkuusluokkia, parhaita asennuskäytäntöjä ja todellisia sovelluksia. Suunnitteletpa teollisuuden sähköjärjestelmää, päivität energianvalvontaa tai valitset CT:itä suojareleille, tämä artikkeli auttaa sinua tekemään tietoisen päätöksen.

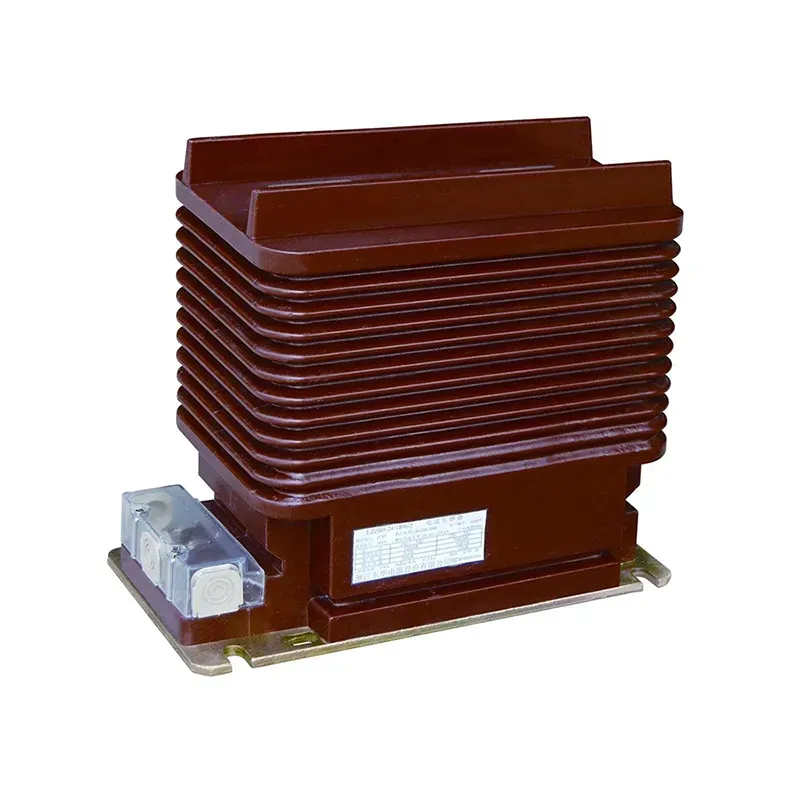

A Virtamuuntaja (CT)on instrumenttimuuntaja, joka on suunniteltu pienentämään korkeat vaihtovirta-arvot alemmalle standardoidulle tasolle, jota voidaan turvallisesti mitata tai valvoa mittareilla, suojareleillä tai ohjauslaitteilla.
CT:tä käytetään laajalti:
Sähkömagneettista induktiota käyttämällä CT tarjoaa sähköisen eristyksen suurjännitepiirien ja pienjännitemittauslaitteiden välille, mikä parantaa merkittävästi järjestelmän turvallisuutta.
Virtamuuntajan toimintaperiaate perustuuFaradayn sähkömagneettisen induktion laki. Kun virta kulkee ensiöjohtimen läpi, se synnyttää magneettikentän sydämen ympärille. Tämä magneettivuo indusoi verrannollisen virran toisiokäämiin.
Esimerkiksi CT, jonka arvo on1000A:5Amuuntaa 1000 ampeerin ensiövirran hallittavaksi 5 ampeeriksi mittauslaitteille.
Ikkuna-CT:issä on pyöreä aukko, jonka läpi ensiöjohdin kulkee. Ne ovat kompakteja, luotettavia ja niitä käytetään yleisesti kojeistoissa ja jakelupaneeleissa.
Jaetun ytimen CT:t voidaan asentaa irrottamatta ensiöjohdinta, joten ne sopivat ihanteellisesti olemassa olevien järjestelmien jälkiasennukseen ja energiakatselmuksiin.
Tankotyyppiset CT:t käyttävät sisäänrakennettua ensiöjohdinta ja ne on suunniteltu korkeavirtasovelluksiin, joissa on erinomainen mekaaninen lujuus.
Näissä CT:issä on useita kierroksia ensiökäämissä, ja niitä käytetään pienivirtaisiin, korkean tarkkuuden mittaussovelluksiin.
Oikean TT:n valitseminen edellyttää suorituskyvyn, turvallisuuden ja kustannusten tasapainottamista. Alla on tärkeimmät huomioitavat kriteerit:
Valitse CT, jonka ensiövirtaluokitus vastaa tai hieman ylittää järjestelmäsi maksimikäyttövirran.
Tarkkuusluokka määrittää, kuinka tarkasti CT toistaa ensiövirran. Tämä on erityisen tärkeää laskutus- ja suojausjärjestelmille.
Kuormitus viittaa kokonaiskuormaan (VA), joka on kytketty CT-sekundaariin. Nimelliskuormituksen ylittäminen heikentää tarkkuutta ja voi aiheuttaa ylikuumenemista.
Valmistajat pitävätXiFatarjota räätälöityjä CT-ratkaisuja, jotka vastaavat tiettyjä järjestelmävaatimuksia, mikä takaa optimaalisen suorituskyvyn ja pitkän aikavälin luotettavuuden.
Tarkkuusluokat määrittelevät CT:n sallitun virheen tietyissä olosuhteissa.
Oikean tarkkuusluokan valitseminen varmistaa standardien, kuten IEC ja IEEE, noudattamisen ja säilyttää samalla järjestelmän tehokkuuden.
Nykyaikaisissa sähköinfrastruktuureissa CT:illä on tärkeä rooli älykkäiden valvonta- ja ennakoivien ylläpitostrategioiden mahdollistamisessa.
Oikea asennus on välttämätöntä turvallisen ja tarkan CT-toiminnan varmistamiseksi.
Virheellinen asennus voi johtaa vaarallisiin ylijännitteisiin ja epätarkkoihin lukemiin.
| CT-tyyppi | Pääasiallinen etu | Tyypillinen sovellus |
|---|---|---|
| Ikkuna CT | Kompakti ja taloudellinen | Kojeiston paneelit |
| Split Core CT | Helppo asennus | Energia jälkiasennus |
| Tankotyyppinen CT | Suuri virtakapasiteetti | Sähköasemat |
| Haavan CT | Korkea tarkkuus | Pienvirran mittaus |
Avoin CT-toisioyksikkö voi tuottaa vaarallisen korkeita jännitteitä, mikä aiheuttaa vakavan turvallisuusriskin ja mahdollisesti vaurioittaa laitteita.
Perinteiset CT:t on suunniteltu vain AC-virralle. DC-mittaukseen tarvitaan Hall-anturi.
Oikeilla asennus- ja käyttöolosuhteilla laadukas CT voi kestää 20–30 vuotta tai enemmän.
Ei välttämättä. Korkeampi tarkkuus lisää kustannuksia. Tarkkuusluokan tulee vastata sovelluksen todellisia vaatimuksia.
Oikean valintaVirtamuuntaja (CT)on ratkaiseva askel turvallisten, tehokkaiden ja luotettavien sähköjärjestelmien suunnittelussa. Ymmärtämällä CT-tyypit, tarkkuusluokat ja sovellusvaatimukset insinöörit ja järjestelmäsuunnittelijat voivat parantaa merkittävästi suorituskykyä ja vähentää käyttöriskejä.
Jos etsit luotettavia ja räätälöityjä virtamuuntajaratkaisuja,XiFatarjoaa laajan valikoiman CT-tuotteita, jotka on suunniteltu tarkkuuden, kestävyyden ja kansainvälisten standardien mukaisiksi.
Jos haluat lisätietoja ihanteellisen virtamuuntajan valitsemisesta projektiisi tai pyytää teknistä tukea,ota meihin yhteyttätänään ja anna asiantuntijoidemme auttaa sinua järjestelmässäsi luottavaisin mielin.
