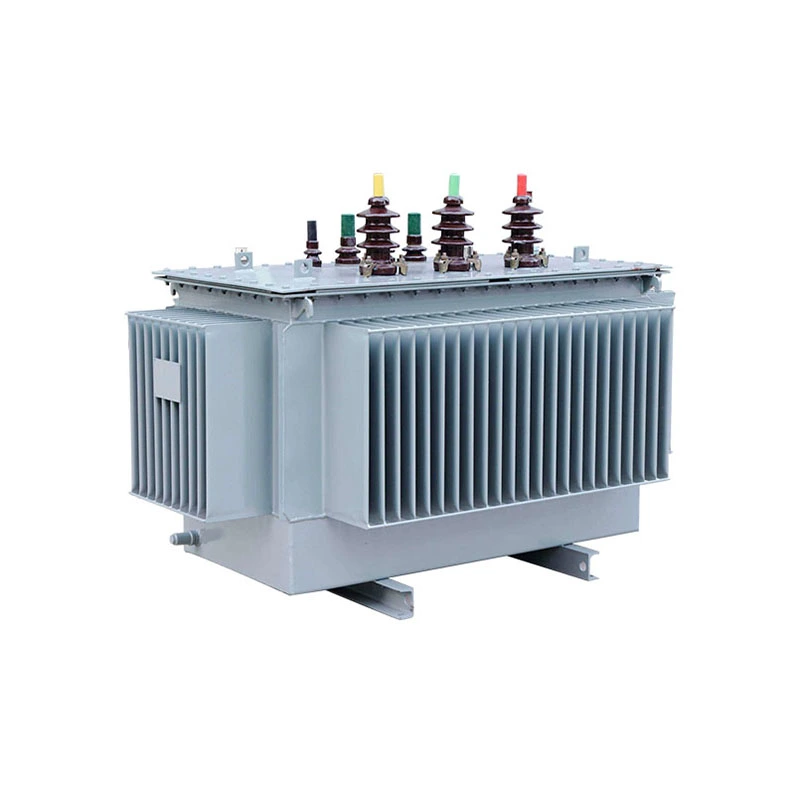

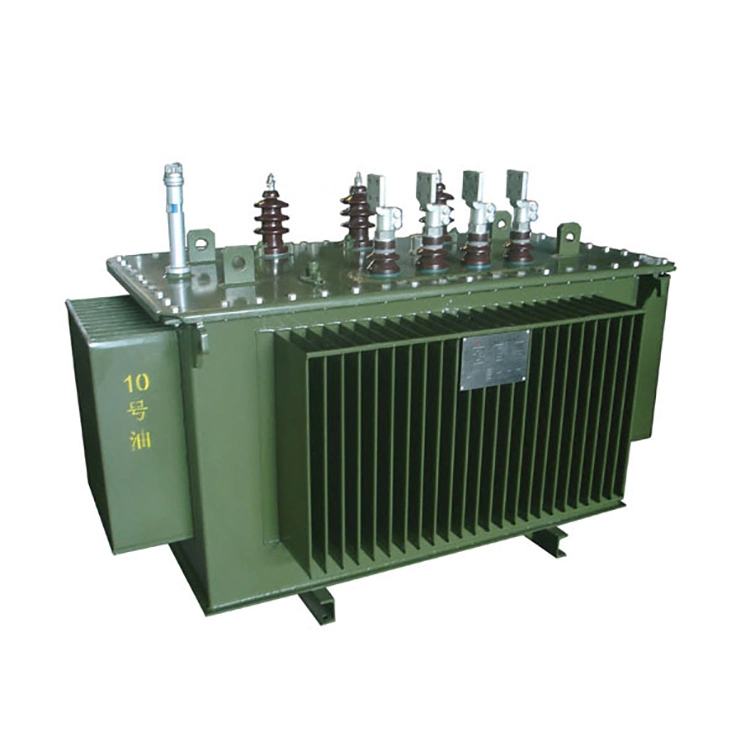

3-vaiheinen Step Up 100kva kupari-amorfinen seosmuuntaja

3-vaiheinen 100kva-amorfinen kuparilejeeringin muuntaja voidaan jakaa kahteen tyyppiin: öljyupotettu tyyppi ja kuivatyyppi. Öljyupotettu muuntaja käyttää ONAN-jäähdytysmenetelmää. Kuivatyyppisessä jakelumuuntajassa käytetään luonnollista ilmajäähdytystä tai pakotettua ilmajäähdytystä käytön aikana syntyneen lämmön haihduttamiseen. Riittävä ilmanvaihto ja tasainen ilmavirtaus ovat ratkaisevan tärkeitä kuivatyyppisille jakelumuuntajille ylikuumenemisen estämiseksi ja muuntajien korkean käyttötehokkuuden ylläpitämiseksi.

Amorfisen metalliseosmuuntajan ydin on valmistettu rautapohjaisista amorfisista metalliseosnauhoista. Teräsnauhojen paksuus on vain 0,02 - 0,03 mm. Se valmistetaan sulan teräksen nopealla jäähdytysprosessilla. Sisäiset atomit on järjestetty epäsäännölliseen amorfiseen kuvioon ilman piiteräksen raerakennetta. Tämä vähentää merkittävästi materiaalin peruslähteen hystereesihäviötä ja pyörrevirtahäviötä.

Amorfisen metalliseosmuuntajan energiaa säästävän rakenteen ansiosta koko järjestelmän hyötysuhde ylittää huomattavasti tavallisten piiteräksisten jakelumuuntajien tehokkuuden. Vaikka laitteisto toimisi jatkuvasti keskeytyksettä ympäri vuoden, se voi vähentää merkittävästi käyttö- ja kunnossapitosähkön kustannuksia minimoimalla rautahäviön. Se on suosituin laite hajautetuille uusille energiavoimalaitoksille ulkomailla.

Tekninen parametri:

K: Käytettäessä 3-vaiheista 100 kva:n kupariamorfista seosmuuntajaa, mitkä ovat merkittävät erot niiden magnetointisyöttövirran ominaisuuksissa verrattuna perinteisiin piiteräslevymuuntajiin?

V: Verrattuna perinteisiin piiteräslevymuuntajiin, amorfisen metalliseoksen muuntajan magnetointisyöttövirran ominaisuuksissa on merkittäviä eroja: Amorfisen metalliseoksen pienemmän kyllästymistiheyden magneettivuon ansiosta, noin 1,55 T, pienempi kuin piiteräslevyn 1,75 T, ja suurempi jäännösmagnetismi on noin 7-0,0 .0. sen viritysvirta voi olla 10-15 kertaa nimellisvirta (perinteisellä piiteräslevyllä se on 5-8 kertaa). Sillä välin käynnistysvirran vaimenemisaikavakio on pidempi, ja myös harmonisten sisältö, erityisesti toinen harmoninen, kasvaa merkittävästi. Nämä ominaisuudet tekevät 3-vaiheisesta 100kva-amorfisesta kupariseoksesta muuntajan alttiimman syvälle kyllästymiseen, kun kytkin suljetaan, jolloin syntyy suurempia ja pysyvämpiä iskuvirtoja. Tämä ei ainoastaan ​​lisää ylävirran katkaisijoiden virheellisen laukeamisen ja sulakkeiden purkamisen riskiä, ​​vaan voi myös aiheuttaa mekaanisia rasitusvaurioita iskunherkkään amorfisen metalliseoksen ytimeen.

Siksi tarvitaan erityisiä suunnittelu- ja toimintastrategioita, kuten vaiheen valinta sulkeminen, suojausasetusten säätäminen ja vahvemmilla kyllästymisenestoominaisuuksilla varustettujen CT:iden valinta.

Amorfinen metalliseosmuuntaja käsittelyssä

Laitteet

Testauskeskus

Muuntaja toimituksessa
