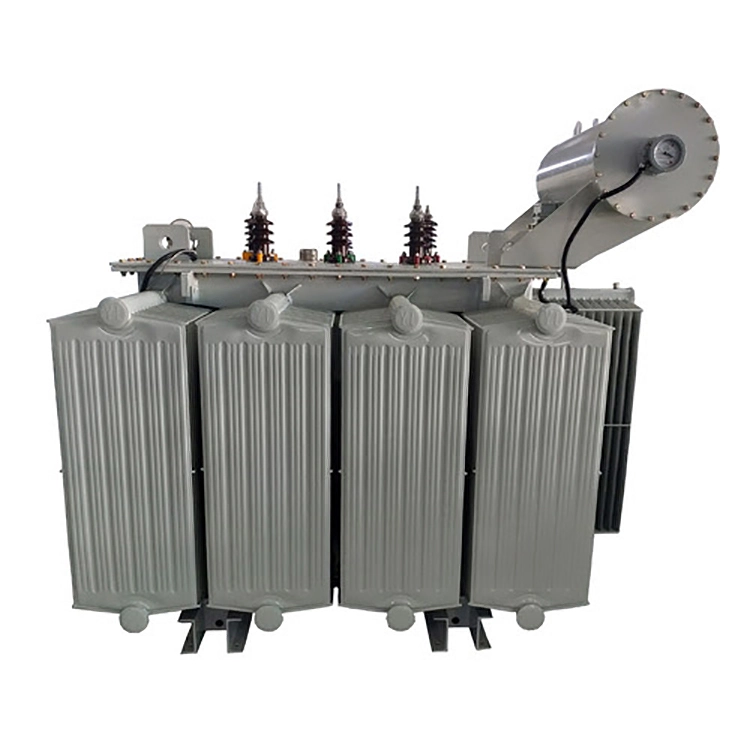

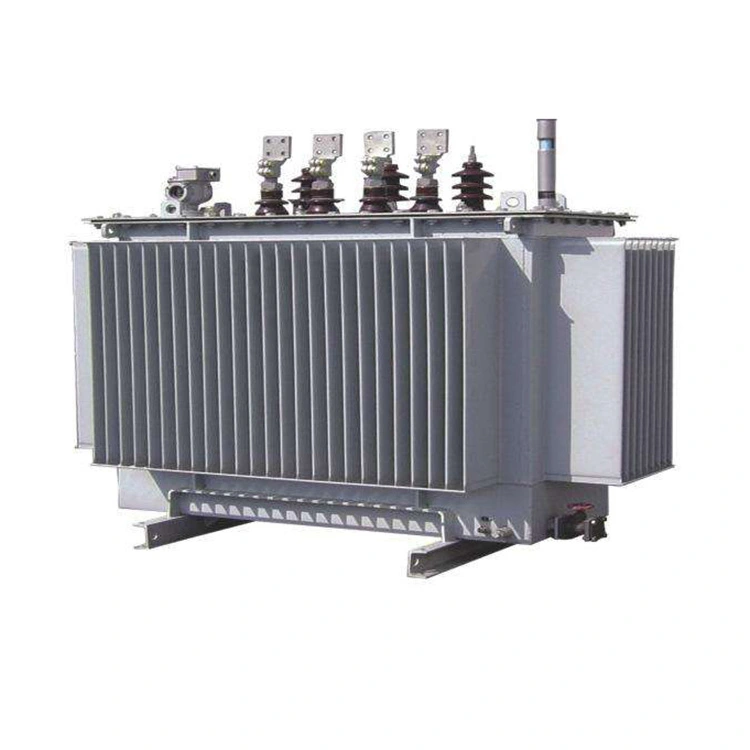

33kv 2,5 Mva öljyupotettu amorfinen metalliseosydinmuuntaja

33 kv:n 2,5 mva:n öljyupotetun amorfisen metalliseossydänmuuntajan ydin on valmistettu rautapohjaisten amorfisten seosliuskojen suljetun silmukan käämittelyllä. Integroitu rakenne ilman laminoituja ilmarakoja vähentää merkittävästi hystereesiä ja pyörrevirtahäviöitä. Perinteisiin piiteräsytimiin verrattuna kuormittamaton häviö on huomattavasti pienempi. Ydinpylväs ja ike on liimattu yhteen epoksilasiliimalla, mikä tekee yleisestä jäykkyydestä vahvemman ja vaimentaa tehokkaasti toiminnan tärinää ja melua.

33 kv:n 2,5 mva:n öljyupotettu amorfinen metalliseossydänmuuntajan käämit käyttävät erittäin puhtaita kuparijohtimia, ja ne on yhdistetty monikerroksiseen eristyspinnoitusprosessiin, joka sopii korkeajänniteolosuhteisiin. Yhdessä parannetun spiraalisen ja jatkuvan lomitetun käämirakenteen kanssa se jakaa käämityksen sähkökentän tasaisesti, mikä parantaa eristyksen sietokykyä ja muodonmuutoskestävyyttä. 33kv:n 2,5 mva öljyupotetun amorfisen metalliseossydänmuuntajan korkeajännitepuoli on varustettu ±2 × 2,5 %:n viritysjännitteen säätövaihteilla, jotka voivat mukautua tarkasti verkon jännitteen vaihteluiden säätövaatimuksiin.

Laatikon runko on muodostettu hitsaamalla aallotettuja teräslevyjä. Aallotetun kuoren mukautuvaan lämmönvaihtorakenteeseen luottaen se voi saavuttaa tehokkaan eristysöljyn luonnollisen kiertojäähdytyksen ilman ulkoista lämmönpoistolaitetta, joka sopii pitkäaikaiseen jatkuvaan käyttöön. 33kv:n 2,5 mva:n öljyupotettu amorfisesta metalliseoksesta valmistettu ydinmuuntaja on täytetty ympäristöystävällisellä IEC 296 -standardien mukaisella mineraalieristysöljyllä, jossa yhdistyvät erinomainen lämmönjohtavuus ja eristyskyky, eristämällä tehokkaasti sisäiset jännitteiset komponentit ja välttäen eristeen rikkoutumisriskit.

Tekninen parametri:

Tärkeimmät ominaisuudet:

1. Erittäin energiansäästö: Amorfisten metalliseosytimien ansiosta tyhjäkäyntihäviö pienenee noin 70–80 % verrattuna perinteisiin S9/S11-tyyppisiin piiteräslevymuuntajiin. 33kv:n 2,5 mva:n öljyupotettu amorfinen metalliseossydänmuuntaja sopii erityisen hyvin pitkäaikaiseen käyttöön maaseudun sähköverkoissa ja teollisuudessa, joissa kuormitus ei aina ole täydellä teholla.

2. Täysin suljettu huoltovapaa: Öljysäiliössä on täysin tiivis rakenne, joka estää öljyn joutumisen kosketuksiin ilman kanssa, mikä estää eristeöljyn kosteuden ja vanhenemisen. 33kv:n 2,5 mva:n öljyupotettu amorfinen metalliseossydänmuuntaja voi saavuttaa 50 vuoden huoltovapaan käyttöiän, ja se sopii ankariin ulkoympäristöihin.

3. Korkea luotettavuus: Pienjännitekäämitys on käämitty kuparifoliolla, kun taas korkeajännitekäämitys on käämitty kuparilangalla. Vahvan oikosulkusuojan ja salamaniskun kestävyyden ansiosta rakenne on kompakti,

Amorfinen metalliseosmuuntaja käsittelyssä

Laitteet

Testauskeskus

Muuntaja toimituksessa
