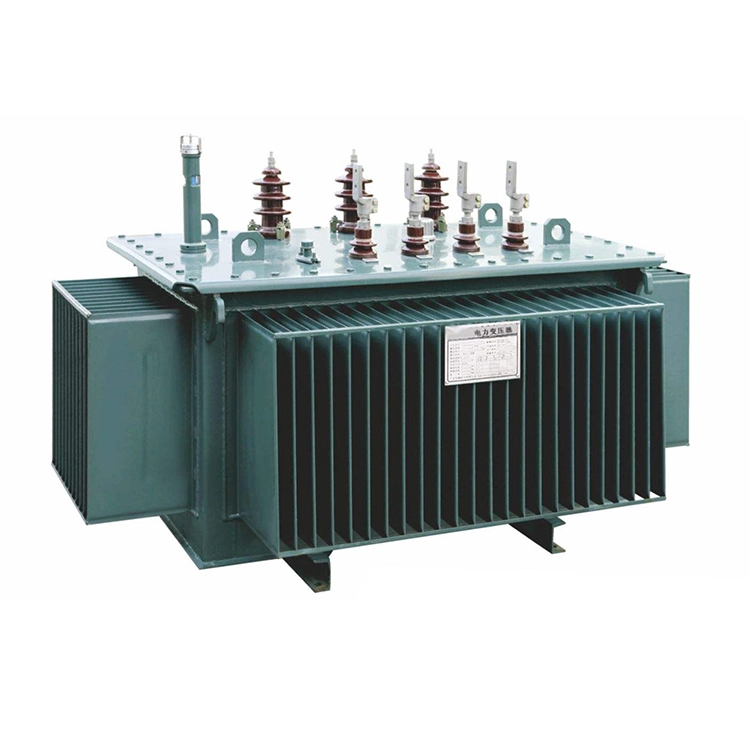

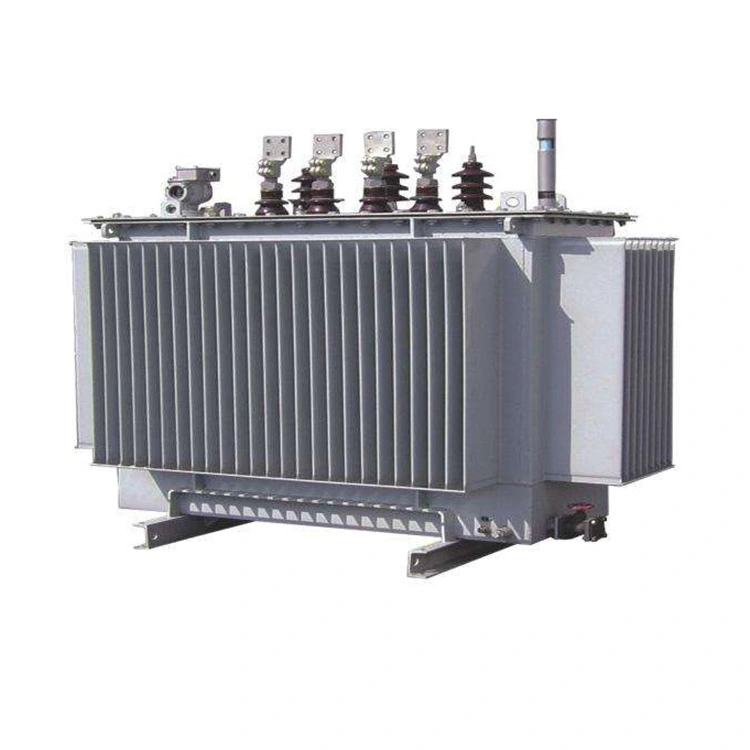

800kva Amorfinen seosöljy upotettu muuntaja

800kva amorfinen seosöljy upotettu muuntaja on valmistettu uudenlaisesta energiaa säästävästä materiaalista. Sen ydinmateriaali‌ on valmistettu amorfisesta seoksesta, jolla on korkea magneettinen permeabiliteetti ja erittäin alhainen hystereesihäviö, mikä voi parantaa merkittävästi kuormittamatonta energiatehokkuutta ja täyttää GB/T 20052- tai IEC 60076 -standardit.‌ Ja sen jäähdytysmenetelmä‌ on öljyyn upotettu.

800kva:n amorfisesta seoksesta valmistettu öljyupotettu muuntajan tiivis rakenne on kosteudenkestävä ja korroosionkestävä, sopii ulko- tai sisäsähköasemille, joiden korkeus on ≤1000m ja ympäristön lämpötilan nousu ≤55K.

Tämän 800 kva:n amorfisesta seostetusta öljystä upotettavan muuntajan suurin etu on erittäin pieni tyhjäkäyntihäviö. Tämä muuntaja on noin 300–450 W (verrattuna piiteräslevyyn, joka on noin 1000–1500 W), mikä on 60–75 % pienempi kuin perinteiset piiteräslevymuuntajat. Samanaikaisesti sillä on alhainen melu (≤55–60 dB), vahva ylikuormituskyky, pitkä käyttöikä, ja sitä voidaan käyttää tyypillisesti 25–30 vuotta. Kustannukset ovat kuitenkin korkeammat (noin 20–40 % kalliimpia kuin saman spesifikaation mukaiset muuntajat, joissa on piiteräslevyjä).

Siksi 800 kva:n amorfinen seosöljy upotettu muuntaja soveltuu teollisiin, kaupallisiin tai sähkönjakeluskenaarioihin, joissa on korkeat energiatehokkuusvaatimukset.

Tekninen parametri:

K: Miksi 800 kva:n amorfisen seosöljyn upotetun muuntajan tyhjäkäyntihäviö on huomattavasti pienempi kuin piiteräslevyistä tehdyn saman kapasiteetin muuntajan?

V: Ensinnäkin amorfisen metalliseosnauhan paksuus on vain 20-30 µm, mikä on noin kymmenesosa tavanomaisten piiteräslevyjen paksuudesta (230-350 µm). Sen suhteen, että pyörrevirtahäviö on verrannollinen paksuuden neliöön, pyörrevirtahäviö 800 kVA:n sydämessä pienenee merkittävästi. Samalla amorfisen lejeeringin resistiivisyys on noin 2,5 kertaa suurempi kuin piiteräslevyillä, mikä edelleen heikentää magneettivuon muuttuessa kerrosten välistä kiertovirtahäviötä.

Toiseksi hystereesisilmukka on kapea ja koersitiivisuus alhainen. Amorfisella lejeeringillä on amorfinen rakenne ilman raerajavirheitä, ja magneettisen alueen kääntymisen vastus on pieni. Koersitiivisuus on vain 1/3 - 1/5 piiteräslevyjen vastaavasta. Tämä vähentää merkittävästi kunkin magnetointijakson tarvitsemaa energiaa ja pienentää suuresti hystereesihäviötä.

Kolmanneksi, toimivan magneettivuon tiheyden suunnittelu on suhteellisen alhainen. 800kva:n amorfisesta seostetusta öljystä upotettavalle muuntajalle nimellismagneettivuon tiheys asetetaan tyypillisesti välille 1,35–1,45 T, mikä on pienempi kuin piiteräslevyjen 1,65–1,75 T. Koska rautahäviö on verrannollinen magneettivuon tiheyden neliöön tai suurempaan tehoon, magneettivuon tiheyden sopiva vähentäminen voi johtaa merkittävään yksikkömassahäviön vähenemiseen.

Yllä olevien mekanismien perusteella 800 kva amorfisen seosöljyn upotetun muuntajan tyhjäkäyntihäviö on yleensä vain 30–40 % saman kapasiteetin muuntajan, jossa on S13- tai S14-piiteräslevyjä. Se sopii erityisen hyvin sähkönjakelutilanteisiin, joissa laite on usein kevyessä kuormituksessa tai valmiustilassa.

Amorfinen metalliseosmuuntaja käsittelyssä

Laitteet

Testauskeskus

Muuntaja toimituksessa
