Keskijännitteisessä tehonjakelussa katkaisija on vain niin luotettava kuin osat, jotka liikkuvat, vapauttavat, sulkeutuvat, laukeavat ja palautuvat juuri sillä hetkellä, kun suojausta tarvitaan. TheTyhjiökatkaisijan toimintamekanismisillä on ratkaiseva rooli. Se muuntaa varastoidun mekaanisen tai sähköisen energian ohjatuksi liikkeeksi, jolloin alipainekatkaisija voi avata tai sulkea piirin nopeasti ja johdonmukaisesti. Ostajien, urakoitsijoiden, kytkinlaitteiden rakentajien ja huoltotiimien todellinen huolenaihe ei ole pelkästään se, voiko tuote toimia kerran. Huolenaiheena on, pystyykö se toimimaan tarkasti vuosien käytön jälkeen, vikatilanteissa, vaativissa sähkökaapeissa ja erilaisissa projektiympäristöissä.
Tässä artikkelissa kerrotaan, miten mekanismi toimii, miksi sillä on merkitystä, mitä kipukohtia se ratkaisee ja kuinka arvioida sopiva ratkaisu käytännön keskijännitesovelluksiin. Siinä tarkastellaan myös valmistus- ja valintatekijöitä, joilla on merkitystä työskennellessään toimittajien, kuten esimWenzhou Xifa Electrical Equipment Co., Ltd., yritys, joka palvelee katkaisijakomponenttimarkkinoita sähkönjakelun luotettavuuteen suunniteltujen tuotteiden avulla.
Artikkelin yhteenveto

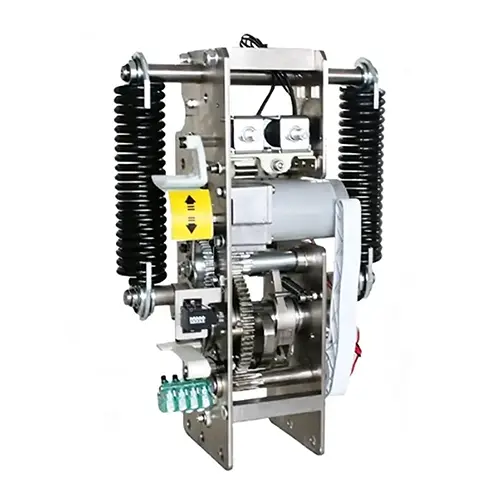

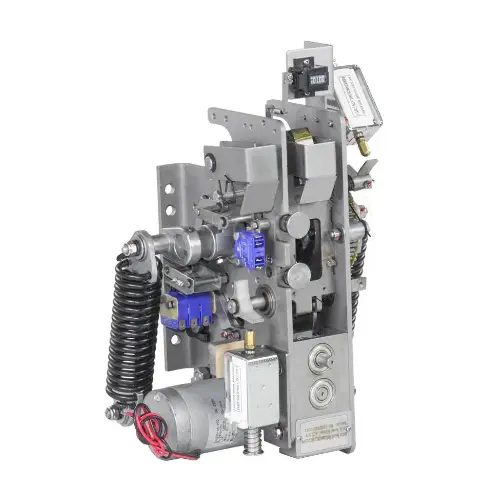

A Tyhjiökatkaisijan toimintamekanismion alipainekatkaisijajärjestelmän liikkeenohjausosa. Se varastoi ja vapauttaa energiaa, jotta katkaisijakoskettimet voivat avautua tai sulkeutua oikealla nopeudella, voimalla ja ajoituksella. Hyvin suunniteltu mekanismi auttaa vähentämään kytkentähäiriöitä, parantaa suojausvastetta, tukee vakaata käyttöikää ja alentaa huoltopainetta keskijännitejärjestelmissä. Oikean mekanismin valinta vaatii huomiota nimellisjännitteeseen, rikkoutumisvaatimuksiin, energian varastointitapaan, mekaaniseen kestävyyteen, asennuksen yhteensopivuuteen, tuotannon johdonmukaisuuteen ja myynnin jälkeiseen tekniseen tukeen.
Sisällysluettelo
- Blogin esittely
- Mikä tekee tästä mekanismista niin tärkeän?
- Kuinka mekanismi toimii tyhjiökatkaisijan sisällä?
- Mitä ostajan kipupisteitä se ratkaisee?
- Mitä tekijöitä ostajan tulee tarkistaa ennen ostoa?
- Miten eri mekanismityypit verrataan keskenään?
- Missä sitä käytetään yleisesti?
- Kuinka huoltotiimit voivat pidentää käyttöikää?
- Miksi toimittajan kyvyllä on väliä?
- FAQ
- Johtopäätös
Blogin esittely
- Määrittele a:n rooliTyhjiökatkaisijan toimintamekanismikeskijännitesuojassa.
- Selitä perustyöprosessi energian varastoinnista avaamiseen ja sulkemiseen.
- Yhdistä tuotteen suorituskyky todellisiin asiakkaiden huolenaiheisiin, kuten turvallisuus, seisokit, käyttöikä ja yhteensopivuus.
- Tarjoa ostajakeskeinen tarkistuslista teknistä arviointia varten.
- Vertaa yleisiä käyttömekanismivaihtoehtoja.
- Keskustele käytännön sovelluksista jakeluverkoissa, tehtaissa, sähköasemissa ja uusiutuvan energian projekteissa.
- Jaa huoltopisteet, jotka auttavat pitämään mekanismin vakaana ajan mittaan.
- Vastaa yleisiin osto- ja teknisiin kysymyksiin.
Mikä tekee tästä mekanismista niin tärkeän?
Tyhjiökatkaisin on vastuussa valokaaren sammutuksesta, mutta se ei voi suorittaa tätä tehtävää yksin. Katkaisijan sisällä olevien koskettimien tulee erottua oikealla nopeudella, oikealla iskulla ja vakaan mekaanisen ohjauksen alaisena. Siellä onTyhjiökatkaisijan toimintamekanismitulee välttämättömäksi.
Todellisissa projekteissa monet sähköhäiriöt eivät ole alussa dramaattisia. Ne alkavat viivästyneen laukaisun, epävakaan sulkeutumisen, epäyhtenäisen kosketuspaineen, kuluneiden nivelten, heikon jousen latauksen tai huonon koordinoinnin suojasignaalien kanssa. Kun nämä ongelmat jätetään huomiotta, seurauksena voi olla ylikuumeneminen, toistuvia häiriöitä, kaappivaurioita, tuotantokatkoksia tai turvallisuusriskejä käyttäjille.
Luotettava mekanismi auttaa katkaisijaa reagoimaan nopeasti, kun suojareleet havaitsevat oikosulkuja, ylikuormituksia tai epänormaaleja toimintaolosuhteita. Se tukee myös säännöllistä vaihtoa, kun piirejä on jännittävä, eristettävä tai huollettava. Lyhyesti sanottuna se on osa, joka muuttaa suojauslogiikan fyysiseksi toiminnaksi.
Kuinka mekanismi toimii tyhjiökatkaisijan sisällä?
Toimintaperiaate on yksinkertainen, mutta toteutuksen tulee olla tarkka. ATyhjiökatkaisijan toimintamekanisminormaalisti varastoi energiaa jousen, moottorin, manuaalisen latauskahvan tai vastaavan ohjausyksikön kautta. Kun katkaisija vastaanottaa sulkemis- tai laukaisukäskyn, varastoitu energia vapautuu mekaanisten voimansiirtoosien kautta. Nämä osat ohjaavat alipainekatkaisimen liikkuvaa kosketinta.
Sulkemisen aikana mekanismi työntää liikkuvaa kosketinta kiinteää kosketinta kohti ja ylläpitää oikeaa kosketuspainetta. Avaamisen aikana se erottaa koskettimet riittävän nopeasti, jotta alipainekatkaisin voi sammuttaa valokaaren. Mitä nopeampi ja vakaampi tämä liike on, sitä paremmin katkaisija pystyy hallitsemaan sähköistä rasitusta kytkennän aikana.
- Energian varastointi:Mekanismi varastoi energiaa ennen käyttöä, usein jousilatausjärjestelmän kautta.
- Signaalin vastaus:Ohjauskela, relekäsky tai manuaalinen toiminta laukaisee toiminnon.
- Mekaaninen vapautus:Varastoitunut energia vapautuu nivelten, akselien ja voimansiirron osien kautta.
- Yhteysliike:Alipainekatkaisijan koskettimet avautuvat tai sulkeutuvat vaaditun toimenpiteen mukaan.
- Aseman pito:Mekanismi pitää katkaisijan vakaana avoimessa tai kiinni-asennossa.
Tästä syystä mekanismin valmistuksessa on kiinnitettävä erityistä huomiota mittatarkkuuteen, jousivoimaan, materiaalin lujuuteen, kokoonpanon kohdistukseen ja testauksen yhtenäisyyteen.
Mitä ostajan kipupisteitä se ratkaisee?
Ostajat ostavat harvoin aTyhjiökatkaisijan toimintamekanismivain koska ne tarvitsevat toisen komponentin. He ostavat sen, koska heikko mekanismi voi aiheuttaa kalliita ongelmia. Kojeistovalmistajien huono yhteensopivuus voi viivästyttää tuotantoa. Sähköurakoitsijoille epävakaa toiminta voi aiheuttaa käyttöönottoongelmia. Tehtaissa odottamaton katkaisijavika voi pysäyttää tuotantolinjat. Sähkölaitosten osalta epäluotettava kytkentä voi vaikuttaa laajempaan jakelun turvallisuuteen.
| Asiakkaan kipupiste | Kuinka mekanismi auttaa |
|---|---|
| Epävakaa katkaisija sulkeutuu | Tarjoaa hallitun voiman ja vakaan kosketusliikkeen. |
| Viivästynyt laukaisuvastaus | Vapauttaa varastoituneen energian nopeasti suojasignaalin jälkeen. |
| Korkea huoltotiheys | Parantaa mekaanista kestävyyttä oikein suunniteltuna ja testattuna. |
| Kaapin asennusvirhe | Voidaan valita tai mukauttaa katkaisijan ja kojeiston rakenteen mukaan. |
| Projektin seisokkiriski | Tukee luotettavaa toimintaa sähkönjakelu- ja teollisuusjärjestelmissä. |
Paras mekanismi ei ole vain vahvin. Se vastaa katkaisijan rakennetta, käyttöjännitettä, kytkentätoimintaa, asennustilaa ja ohjausvaatimuksia. Tämä käytännöllinen ottelu auttaa asiakkaita välttämään piilokustannuksia asennuksen jälkeen.
Mitä tekijöitä ostajan tulee tarkistaa ennen ostoa?
Ennen kuin valitset aTyhjiökatkaisijan toimintamekanismi, ostajien tulee katsoa tuotteen nimeä pidemmälle. Kaksi mekanismia voivat vaikuttaa samanlaisilta, mutta niiden todellinen suorituskyky voi vaihdella suuresti kestävyyden, toimintanopeuden, asennusrakenteen ja pitkän aikavälin vakauden suhteen.
Käytännön valintaprosessin tulee sisältää seuraavat seikat:
- Nimellisjännite ja katkaisijan tyyppi:Varmista, että mekanismi vastaa suunniteltua VCB-mallia ja järjestelmän jännitettä.
- Toimintatapa:Tarkista, vaatiiko projekti manuaalista, jousiladattua, moottorikäyttöistä tai yhdistettyä käyttöä.
- Mekaaninen käyttöikä:Kysy testatuista käyttösykleistä ja pitkäaikaisesta kestävyydestä.
- Energian varastointiaika:Jousivarausjärjestelmissä vakaa ja tehokas energian varastointi on tärkeää toistuvassa käytössä.
- Matka ja läheinen luotettavuus:Mekanismin tulisi vastata johdonmukaisesti ohjaussignaaleihin.
- Asennus mitat:Tarkista kiinnitysreiät, vivuston asento, akselin rakenne ja kaappitila.
- Ympäristöolosuhteet:Harkitse kosteutta, pölyä, lämpötilaa, korkeutta ja teollisuuden saastumista.
- Testaustiedot:Luotettavien toimittajien tulee tarjota tarkastusta, rutiinitestausta ja teknistä tukea.
Nämä tarkastukset ovat erityisen tärkeitä OEM-ostajien ja kytkinlaitteiden kokoonpanotehtaiden kannalta, koska pieni epäsuhta voi aiheuttaa toistuvia kokoonpanosäätöjä tai kenttähuoltovalituksia.
Miten eri mekanismityypit verrataan keskenään?
Eri projektit voivat vaatia erilaisia toimintamalleja. Alla oleva taulukko antaa yksinkertaisen vertailun ostajille, jotka arvioivat yleisiä vaihtoehtoja.
| Mekanismin tyyppi | Pääasiallinen etu | Sopiva käyttö |
|---|---|---|
| Jousilatauksen käyttömekanismi | Vakaa varastoidun energian vapautus nopeaan avaamiseen ja sulkemiseen. | Keskijännitteiset VCB:t, jotka edellyttävät luotettavaa toistuvaa toimintaa. |
| Moottorin toimintamekanismi | Tukee kauko- tai automaattista latausta ja käyttöä. | Sähköasemat, jakelukaapit ja automatisoidut järjestelmät. |
| Manuaalinen käyttömekanismi | Yksinkertainen rakenne ja kätevä paikallinen ohjaus. | Perusvaihtosovellukset ja kustannusherkät projektit. |
| Mukautettu mekanismi | Sopii paremmin erityisiin kaappiasetelmiin tai katkaisijoiden malleihin. | OEM-kytkinlaitteiden tuotanto- ja vaihtoprojektit. |
Monissa keskijännitesovelluksissa jousivarausrakenne on laajalti edullinen, koska se mahdollistaa energian varastoinnin ennen kytkentätoimintoa. Vian ilmetessä katkaisijan ei tarvitse odottaa hidasta manuaalista liikettä. Se voi vapauttaa energiaa välittömästi, mikä parantaa suojauksen luotettavuutta.
Missä sitä käytetään yleisesti?
TheTyhjiökatkaisijan toimintamekanismikäytetään aina, kun keskijännitepiirit tarvitsevat luotettavaa kytkentää ja suojausta. Se on yleisesti integroitu tyhjiökatkaisimiin, kojeistopaneeleihin, pieniin sähköasemiin, teollisuuden jakeluhuoneisiin, sähköverkkoihin, liikerakennuksiin ja uusiutuvan energian asemiin.
Tehtaissa se auttaa suojaamaan moottoreita, muuntajia ja tuotantolinjoja sähkövikoja vastaan. Kaupunkien jakeluverkoissa se tukee vakaata sähkönjakelua asuin- ja liikealueille. Aurinko- ja tuulivoimaprojekteissa se auttaa eristämään ja suojaamaan keskijännitteen keräyspiirejä. Kaivos-, infrastruktuuri- ja kuljetusjärjestelmissä se edistää turvallisempaa sähköohjausta vaativissa olosuhteissa.
Koska nämä ympäristöt vaihtelevat suuresti, ostajien ei tulisi pitää mekanismia yleisvarusteena. Sama tuote on verrattava todellisiin projektiolosuhteisiin. Puhtaassa sisäkeskuksessa käytettävä mekanismi voi kohdata erilaisen rasituksen kuin pölyisessä teollisuuslaitoksessa tai kosteassa rannikkoprojektissa käytettävä mekanismi.
Kuinka huoltotiimit voivat pidentää käyttöikää?
Jopa laadukasTyhjiökatkaisijan toimintamekanismivaatii kunnollisen tarkastuksen. Huoltoryhmien tulee keskittyä näkyvään kulumiseen, epänormaaliin ääneen, löystyneisiin kiinnikkeisiin, jousen kuntoon, voitelupisteisiin, apukytkimen toimintaan ja laukaisun sulkemiseen. Säännöllinen toimintatestaus on myös hyödyllistä, koska pitkään käyttämättömänä jäänyt katkaisija saattaa silti joutua toimimaan välittömästi vian aikana.
- Tarkista, latautuuko mekanismi tasaisesti ja vapautuuko se viivettä.
- Tarkasta nivelet, akselit ja kiinnikkeet löystymisen tai muodonmuutosten varalta.
- Pidä mekanismi puhtaana ja vältä pölyn kerääntymistä kaapin sisään.
- Varmista, että avautumis- ja sulkemisilmaisimet vastaavat todellista katkaisijan asentoa.
- Testaa ohjauspiirit, käämit ja apukoskettimet huoltoaikataulujen mukaisesti.
- Vaihda kuluneet osat ennen kuin ne vaikuttavat kytkentävarmuuteen.
Ennaltaehkäisevä huolto on halvempaa kuin hätäkorjaus. Kun mekanismi epäonnistuu vian aikana, vaurio voi ulottua itse katkaisijan ulkopuolelle. Se voi vaikuttaa kaapeleihin, muuntajiin, kojeistopaneeleihin ja liitettyihin laitteisiin.
Miksi toimittajan kyvyllä on väliä?
Luotettava toimittaja tekee muutakin kuin toimittaa osia. Tuotteelle, kutenTyhjiökatkaisijan toimintamekanismi, toimittajakokemus vaikuttaa suunnittelun tarkkuuteen, materiaalien valintaan, tuotannon valvontaan, testauksen laatuun ja tekniseen viestintään. Tämä on erityisen tärkeää ostajille, jotka tarvitsevat erän ostamista, vaihto-osien sovittamista tai OEM-tukea.
Wenzhou Xifa Electrical Equipment Co., Ltd.palvelee sähkölaitealan asiakkaita alipainekatkaisimiin ja keskijännitejakelukomponentteihin liittyvillä tuotteilla. Ostajille yhteistyö pätevän valmistajan kanssa voi auttaa vähentämään epävarmuutta tuotteen valinnassa, asennuksen vahvistuksessa ja pitkäaikaisessa käytössä.
Toimittajaa arvioidessaan ostajien tulee pyytää teknisiä piirustuksia, mallien yhteensopivuutta, mitoitettuja parametreja, testausmenettelyjä, pakkaustietoja ja toimituskapasiteettia. Selkeä vastaus ennen tilaamista on paljon parempi kuin asennusongelmien ratkaiseminen sen jälkeen, kun tuote on saapunut projektiin.
FAQ
Mikä on tyhjökatkaisijan toimintamekanismi?
Se on mekaaninen ohjausjärjestelmä, joka ohjaa tyhjökatkaisijan avautumis- ja sulkemisliikettä tyhjökatkaisijan sisällä. Se varastoi ja vapauttaa energiaa, jotta koskettimet voivat liikkua nopeasti ja luotettavasti.
Miksi mekanismi on tärkeä keskijännitesuojauksessa?
Se varmistaa, että katkaisija pystyy reagoimaan vikasignaaleihin oikealla nopeudella ja voimalla. Ilman luotettavaa mekanismia edes hyvä tyhjiökatkaisin ei välttämättä toimi oikein.
Voiko yksi mekanismi sopia jokaiseen tyhjiökatkaisijaan?
Ei. Ostajien on vahvistettava nimellisjännite, katkaisijan malli, asennusmitat, kytkentärakenne, ohjausmenetelmä ja käyttövaatimukset ennen ostamista.
Mikä aiheuttaa toimintamekanismin vian?
Yleisiä syitä ovat kuluneet nivelet, heikot jouset, huono voitelu, pölyn saastuminen, kelaongelmat, löysät kiinnikkeet, virheellinen asennus ja pitkäaikainen tarkastuksen puute.
Onko moottorikäyttöinen mekanismi parempi kuin manuaalinen?
Se riippuu projektista. Moottorikäyttö on parempi etä- tai automatisoiduissa järjestelmissä, kun taas manuaalinen käyttö voi sopia yksinkertaisempiin sovelluksiin, joissa on paikallisia ohjaustarpeita.
Miten ostajien tulisi valita luotettava toimittaja?
Ostajien tulee tarkistaa tuotantokokemus, tekninen tuki, testauskyky, mallien yhteensopivuus, räätälöintivaihtoehdot ja voiko toimittaja toimittaa selkeät asiakirjat ennen toimitusta.
Johtopäätös
TheTyhjiökatkaisijan toimintamekanismiei ehkä ole keskijännitekatkaisijan näkyvin osa, mutta se on yksi ratkaisevimmista. Se ohjaa fyysistä toimintaa, jonka avulla tyhjökatkaisija voi suojata piirejä, vähentää vikojen vaikutusta ja tukea vakaata virranjakoa. Ostajalle oikean mekanismin valinta merkitsee vähemmän kytkentävikoja, sujuvampaa asennusta, pidempää käyttöikää ja parempaa luottamusta päivittäiseen käyttöön.
Jos valitset komponentteja tyhjiökatkaisijoita, kytkinlaitteistoja, sähköasemia, teollisuuden sähköjärjestelmiä tai vaihtoprojekteja varten,Wenzhou Xifa Electrical Equipment Co., Ltd.voi tarjota käytännön tuotetukea ja teknistä viestintää sovellustarpeisiisi. Mallin valintaa, tarjousta, räätälöintiä tai projektikonsultointia vartenota meihin yhteyttätänään ja anna tiimimme auttaa sinua löytämään luotettava ratkaisu keskijännitekytkentäjärjestelmääsi.
