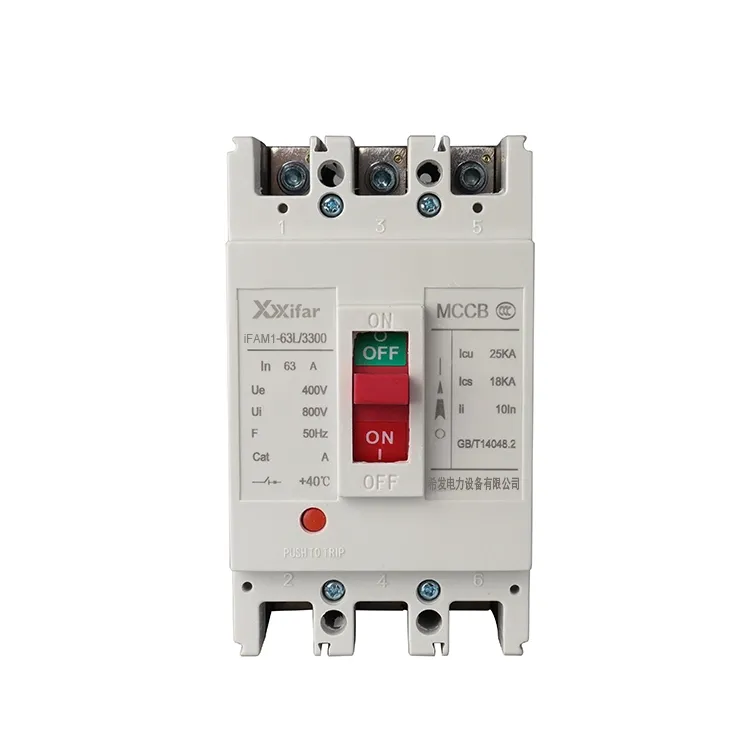

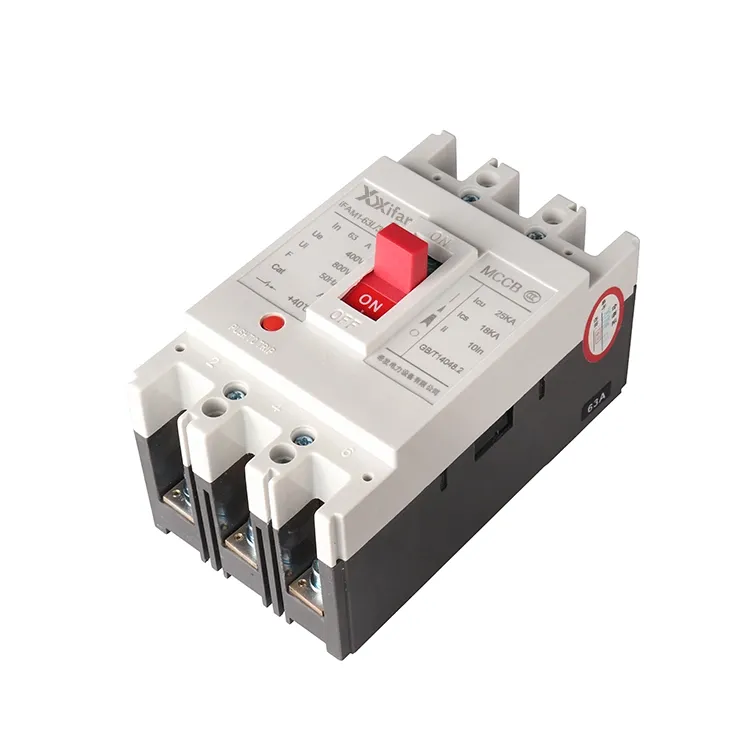

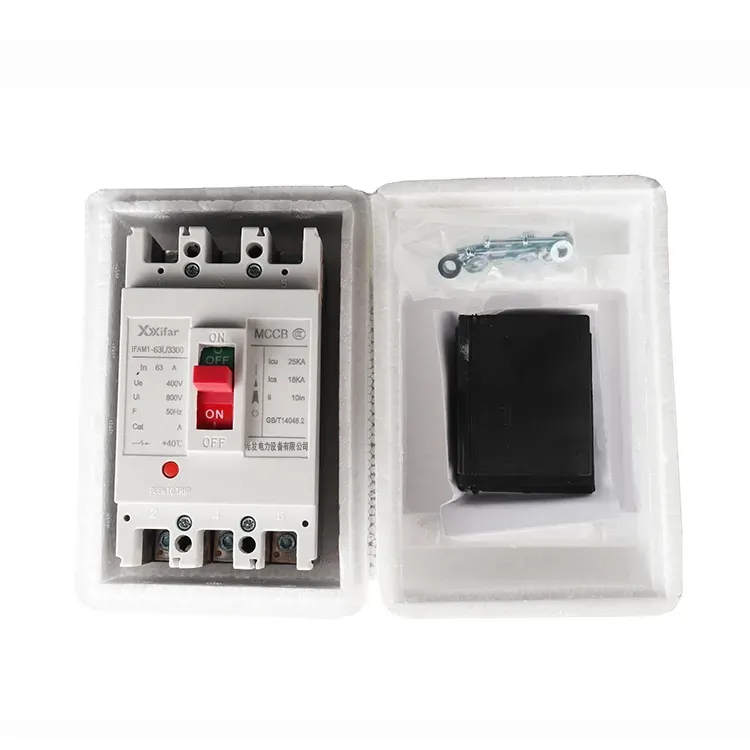

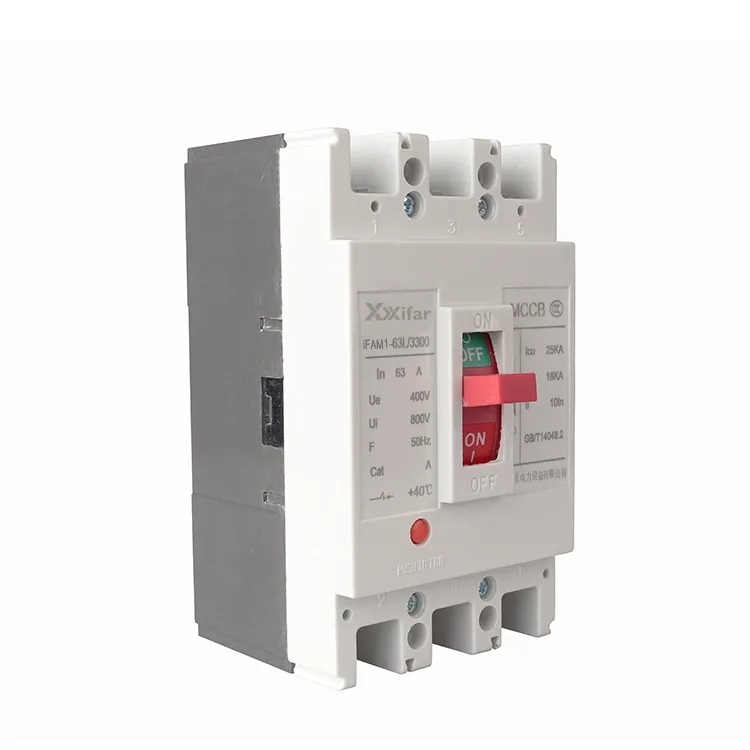

63a 3p Molded Case -virtakatkaisija

63a 3p -muovattujen katkaisijoiden toimintaperiaatteet

(1) Virran tunnistus ja keskeytys

63a 3p -muovatun kotelon katkaisijan sisällä anturielementti valvoo piirin läpi kulkevaa virtaa. Kun virta nousee esiasetetun tason yläpuolelle, se synnyttää magneettisen voiman, joka aktivoi laukaisumekanismin. Se saa koskettimet avautumaan nopeasti ja katkaisemaan piirin sähkömagneettisen toiminnan periaatteen mukaisesti.

(2) Lämpösuojaus

Ylikuormitusolosuhteissa 63a 3p valettu katkaisijan lämpöelementti kuumenee. Bimetallinauha taipuu lämpötilan noustessa, mikä puolestaan ​​vapauttaa laukaisumekanismin ja katkaisee pääpiirin. Tämä estää ylikuumenemisen ja vähentää pitkittyneen ylivirran aiheuttaman tulipalon vaaraa.

(3) Alijännite ja shunttilaukaisu

Kun syöttöjännite laskee tietyn tason alapuolelle, alijännitteen vapautuksen ankkuri putoaa, laukaisee laukaisumekanismin ja avaa piirin. Lisäksi, kun shunttilaukaisulaite on jännitteessä, sen ankkuri vetää sisään ja aktivoi myös saman laukaisumekanismin irrottamalla pääpiirin.

63a 3p valettu katkaisijoiden päätoiminnot

(1) Oikosulkusuojaus

Oikosulun sattuessa virta nousee jyrkästi erittäin korkeaan arvoon. 63a 3p valettu kotelokatkaisija reagoi lähes välittömästi, mikä avaa piirin suojatakseen laitteita kovalta sähkörasitukselta.

(2) Ylikuormitussuoja

Jos kuormitusvirta ylittää nimellisarvon jonkin aikaa, 63a 3p valettu kotelon katkaisija laukeaa automaattisesti. Se auttaa estämään ylikuumenemisen ja johtojen ja liitettyjen laitteiden vaurioitumisen.

(3) Automaattinen katkaisu

Aina vian ilmetessä 63a 3p valettu katkaisija voi katkaista virransyötön ilman manuaalista puuttumista. Lisäksi toiminnolla on tärkeä rooli sekä laitteiden että henkilökunnan turvaamisessa sähköjärjestelmässä.

63a 3p valettu katkaisija Parametri:

Ero 63a 3p valettu kotelokatkaisijan ja minikatkaisijoiden välillä

1. Oikosulkukatkaisukyky:

Vian keskeytyskyvyssä on selvä ero. 63a 3p valettu katkaisija tarjoaa tyypillisesti äärimmäisen katkaisukapasiteetin noin 36 kA - 120 kA 400 V jännitteellä, kun taas 63a 3p minikatkaisijat ovat yleensä 6 kA - 10 kA.

2. Suojausominaisuuksien säädettävyys:

63a 3p MCCB:llä ylikuormitus- ja oikosulkusuojaus voidaan asettaa itsenäisesti, ja laukaisuarvoja voidaan säätää manuaalisesti. Elektroniset laukaisuyksiköt voivat tarjota jopa monivaiheisen suojan. Sitä vastoin 63a 3p MCB:llä on kiinteät suojausominaisuudet, jotka käyttävät yhdistettyä lämpömagneettista mekanismia, joissa on vakiomuotoiset B-, C- tai D-käyrät, joita ei voida säätää.

3. Asennus ja mekaaninen lujuus:

63a 3p:n koteloidut katkaisijat asennetaan yleensä pulteilla turvallisemman liitännän varmistamiseksi. Se tekee niistä sopivia voimakkaampiin sovelluksiin ja ympäristöihin, joissa on tärinää. 63a 3p MCB:t puolestaan ​​on suunniteltu nopeaan asennukseen tavallisiin 35 mm DIN-kiskoihin, mikä on kätevää, mutta tarjoaa vähemmän mekaanista kestävyyttä.

4. Tyypilliset sovellukset:

63a 3p MCCB:itä käytetään laajalti teollisuuden tehonjakelujärjestelmissä, moottorinsuojauksissa ja syöttöpiireissä toissijaisella tai tertiäärisellä tasolla. 63A 3P MCB:t on kuitenkin tarkoitettu pääasiassa loppujakelupiireihin, kuten valaistukseen ja pistorasiaan asuin- tai kaupallisissa asennuksissa.
