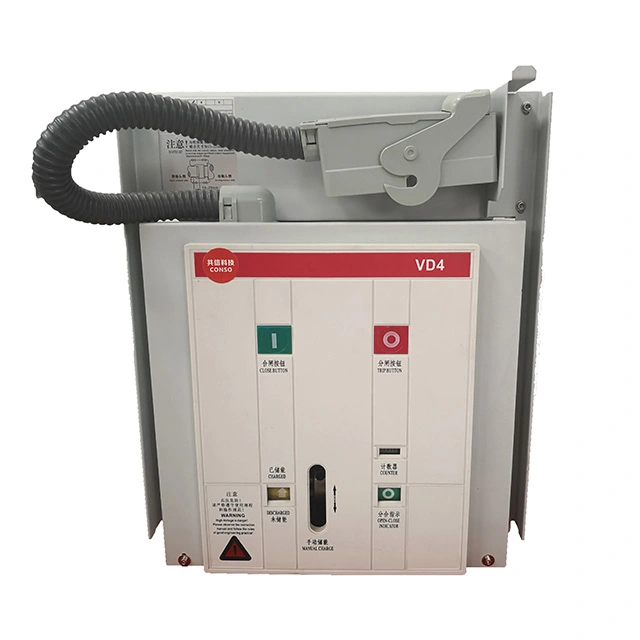

A Vacuum Circuit Breaker (VCB)on yksi luotettavimmista ja laajimmin käytetyistä kytkinlaitteista keskijännitejärjestelmissä. Käyttämällä tyhjiötä valokaaren sammutusaineena, VCB:t tarjoavat erinomaisen eristyskyvyn, pitkän käyttöiän, vähäisen huollon, ja erinomainen ympäristöystävällisyys.
Tässä perusteellisessa oppaassa selitämmemikä on tyhjiökatkaisin, miten se toimii, senkeskeiset komponentit, etuja muihin katkaisimiin verrattuna, jatyypillisiä sovelluksia. Tämä artikkeli on suunniteltu auttamaan insinöörejä, EPC-urakoitsijat ja sähköjärjestelmien päättäjät ymmärtävät selvästi, miksi VCB:stä on tullut suosituin valinta nykyaikaisissa sähköverkoissa.
A Vacuum Circuit Breaker (VCB)on eräänlainen sähkökytkinlaite, joka on suunniteltu suojaamaan sähköpiirejä katkaisemalla virrankulutus normaaleissa ja vikatilanteissa. Toisin kuin öljy- tai kaasukatkaisijat, VCB käyttää akorkean tyhjiön ympäristökaaren sammutusaineena.
Kun katkaisijan sisällä olevat koskettimet irtoavat, syntynyt sähkökaari sammuu nopeasti tyhjiössä, koska ionisoituvaa ei ole. hiukkasia. Tämä tekee tyhjiökytkimistä erittäin tehokkaita ja turvallisia keskijännitealueilla, tyypillisesti alkaen3,3 kV - 36 kV.
Tyhjiökatkaisijan toimintaperiaate perustuu siihendielektrisen lujuuden nopea palautuminen tyhjiössä. Vian ilmetessä katkaisijamekanismi erottaa koskettimet suljetun tyhjökatkaisijan sisällä.
Tämä tehokas valokaaren sammuttaminen on syy siihen, miksi tyhjiökatkaisimet tunnetaankorkea katkaisukykyjapitkä sähkökestävyys.
| Komponentti | Toiminto |
|---|---|
| Tyhjiökatkaisija | Sammuttaa valokaaren ja katkaisee virran |
| Kiinteät ja siirretyt yhteystiedot | Johda ja katkaise sähkövirta |
| Toimintamekanismi | Antaa mekaanista energiaa koskettimien avaamiseen ja sulkemiseen |
| Eristävä kotelo | Varmistaa sähköeristyksen ja turvallisuuden |
| Ohjauspiiri | Hallitsee laukaisu-, sulkemis- ja suojauslogiikkaa |
Perinteisiin teknologioihin verrattuna tyhjiökatkaisijat tarjoavat tasapainoisen ratkaisun suorituskykyyn, kestävyys ja elinkaarikustannukset.
| Ominaisuus | VCB | SF₆ CB | Öljy CB |
|---|---|---|---|
| Arc Medium | Tyhjiö | SF₆ Kaasu | Öljy |
| Huolto | Erittäin alhainen | Keskikokoinen | Korkea |
| Ympäristövaikutus | Ympäristöystävällinen | Korkea (kasvihuonekaasu) | Saastumisriski |
| Tyypillinen jännite | 36 kV asti | 800 kV asti | 33 kV asti |
Tyhjiökytkimiä käytetään laajalti:
Valmistajat pitävätXiFatarjota tyhjiökatkaisijaratkaisuja, jotka on suunniteltu vastaamaan kansainväliset standardit ja erilaiset sovellusvaatimukset.
Kun valitset VCB:tä, ota huomioon seuraavat tekijät:
Yksi tyhjiökatkaisijoiden suurimmista eduista on niidenalhainen huoltotarve. Koska öljyä tai kaasua ei ole vaihdettava, rutiinitarkastukset keskittyvät pääasiassa mekaanisiin osiin ja ohjauspiireihin.
Normaaleissa käyttöolosuhteissa VCB voi saavuttaa käyttöiän noin20-30 vuotta.
Tyhjiö tarjoaa erinomaisen dielektrisen lujuuden ja nopean valokaaren sammumisen varmistaen turvallisen ja luotettavan keskeytyksen.
Kyllä. VCB:t eivät käytä öljyä tai SF₆-kaasua, joten ne ovat yksi ympäristöystävällisimmistä katkaisutekniikoista.
Tyhjiökytkimiä käytetään pääasiassa keskijännitejärjestelmissä 36 kV asti.
Tyypillisesti VCB:t vaativat vain vähän huoltoa ja säännölliset tarkastukset muutaman vuoden välein.
Jos etsit luotettavia, tehokkaita ja ympäristöystävällisiä tyhjiökatkaisijaratkaisuja,XiFatarjoaa laajan valikoiman tuotteita, jotka on räätälöity nykyaikaisiin sähköjärjestelmiin. Voit vapaastiota meihin yhteyttäsaadaksesi asiantuntijatukea, teknistä ohjausta ja räätälöityjä ratkaisuja projektiisi.
