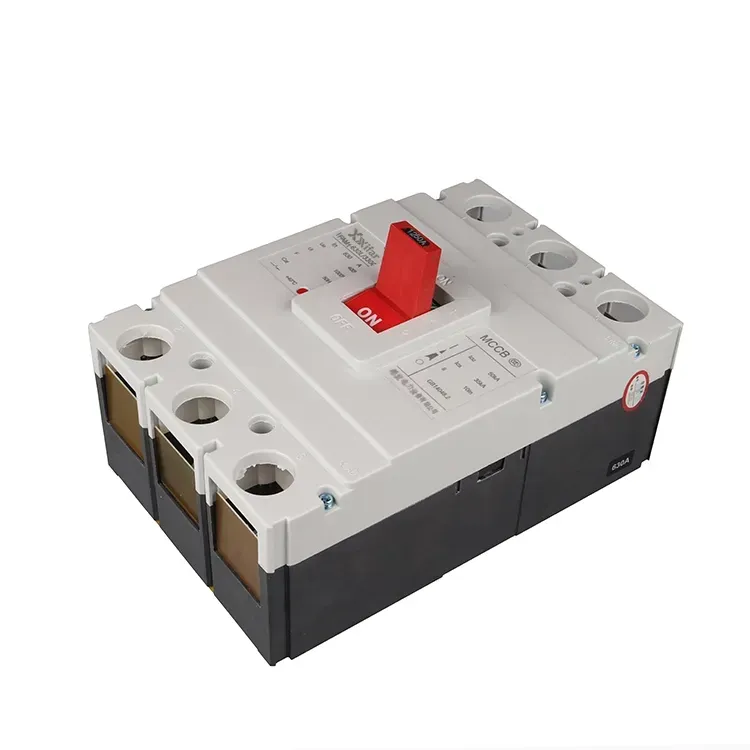

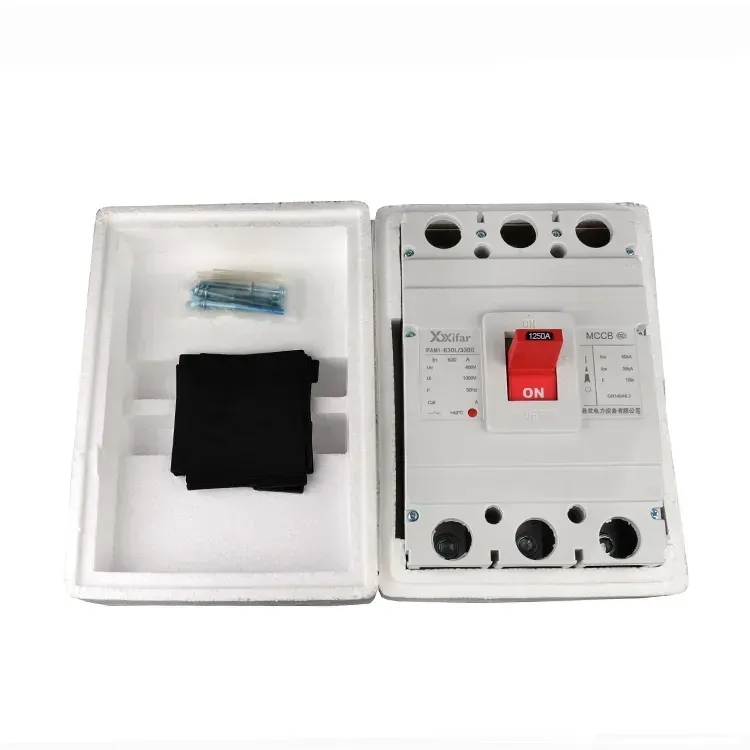

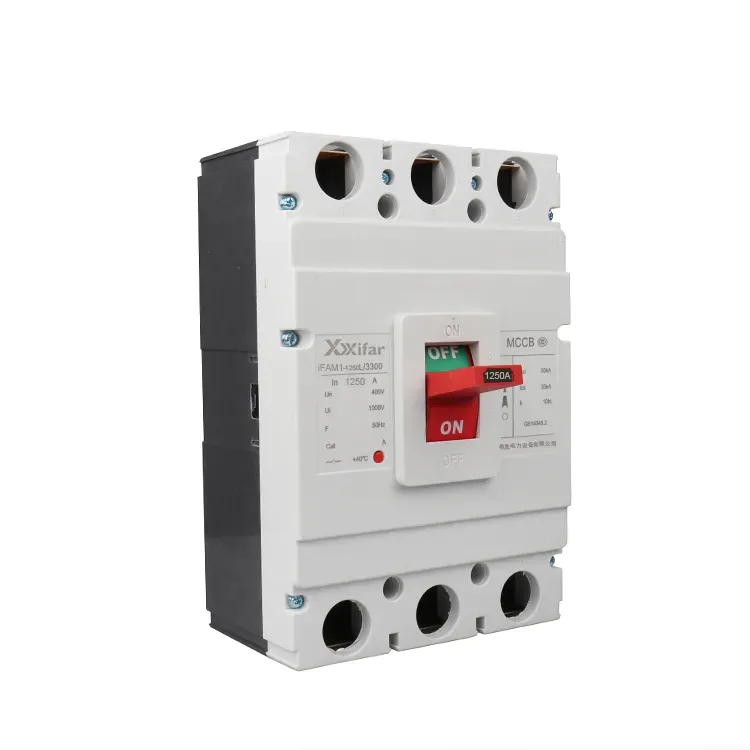

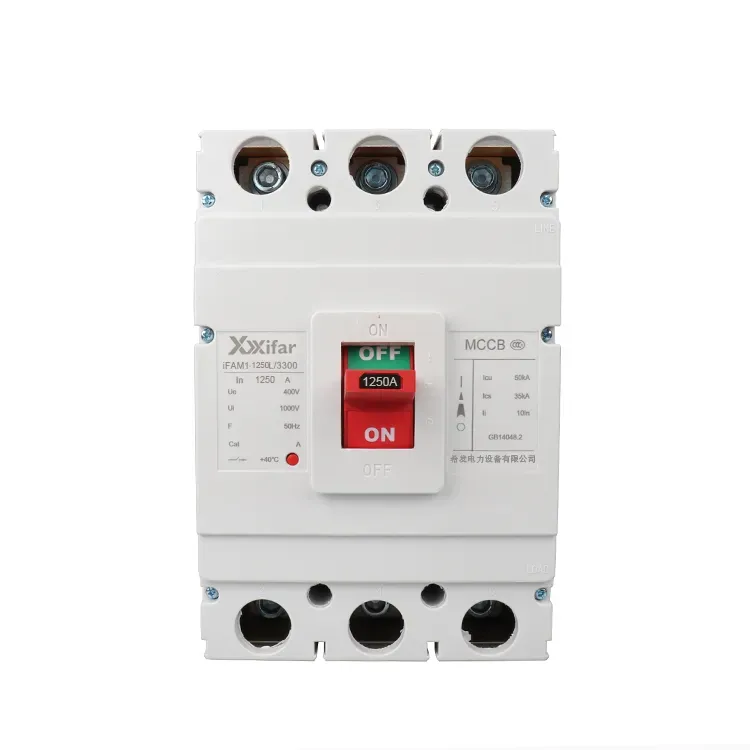

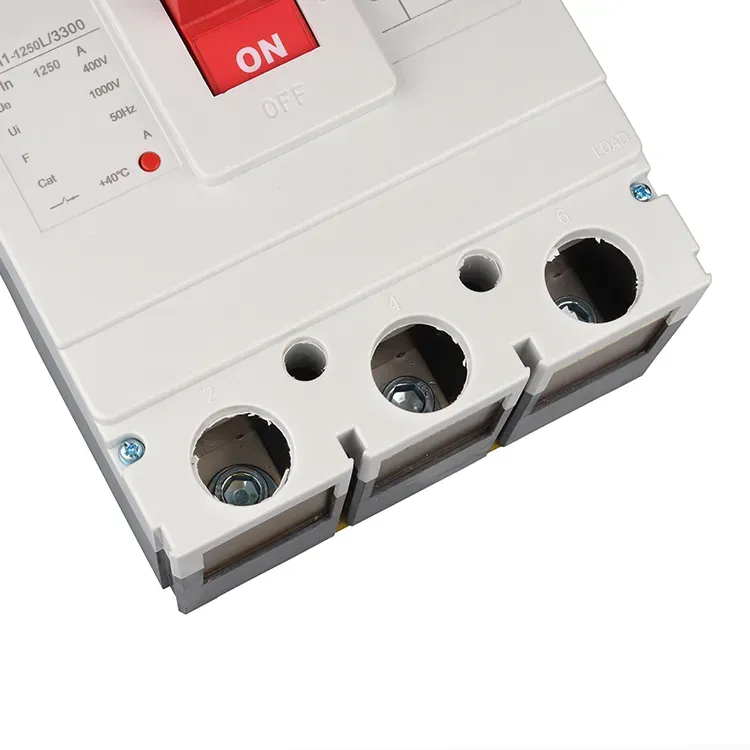

1250 ampeerin 3 napainen 600 V Mccb katkaisija

1250 ampeerin 3-napainen 600 V mccb-katkaisija koostuu pääasiassa kolmesta perusosasta, jotka ovat kosketinjärjestelmä, valokaaren sammutusjärjestelmä ja laukaisuyksiköt. Nämä laukaisuyksiköt tarjoavat erilaisia ​​suojaustoimintoja, kuten ylivirtasuojan, alijännitesuojan, lämpösuojauksen ja shunttilaukaisun. 1250 ampeerin 3-napainen 600 V mccb:n katkaisija suljetaan joko manuaalisesti tai moottoroidulla ohjaimella. Kun koskettimet on suljettu, ne pysyvät paikoillaan laukaisuvapaalla mekanismilla. Vian ilmetessä vastaava laukaisuyksikkö aktivoi mekanismin, vapauttaa salvan ja laukaisee 1250 ampeerin 3-napaisen 600 V mccb:n katkaisijan automaattisesti, mikä suojaa piiriä.

1. Shunttilaukaisuyksikkö

Shunttilaukaisua käytetään kauko-ohjaukseen. Se mahdollistaa piirin avaamisen 1250 ampeerin 3-napaisen 600 V mccb-katkaisijan kautta kaukaa.

2. Ylivirtalaukaisuyksikkö

Tämä laite suojaa oikosulkuja ja ylivirtaa vastaan. Kun virta ylittää esiasetetun arvon, laukaisuyksikön kehittämä sähkömagneettinen voima vapauttaa salvan. Liikkuva kosketin erottuu sitten nopeasti jousivoiman vaikutuksesta ja katkaisee piirin.

3. Alijännitteen laukaisuyksikkö

Tämä laite tarjoaa suojan jännitehäviöitä vastaan. Sen käämi on kytketty suoraan virtalähteeseen ja pysyy jännitteisenä normaaleissa olosuhteissa, mikä mahdollistaa 1250 ampeerin 3-napaisen 600 V mccb:n katkaisijan pysymisen kiinni. Kun syöttö katkeaa tai jännite laskee merkittävästi, magneettinen voima heikkenee ja tulee pienemmäksi kuin jousivoima. Jousi ohjaa sitten liikkuvaa sydäntä vapauttaen salvan ja laukaisemalla 1250 ampeerin 3-napaisen 600 V mccb:n katkaisijan.

4. Lämpölaukaisuyksikkö

Kun ylikuormitusvirta kulkee 1250 ampeerin 3-napaisen 600 V mccb:n katkaisijan läpi, lämpölaukaisuyksikön sisällä oleva bimetalliliuska lämpenee virran vaikutuksesta. Koska näillä kahdella metallilla on erilaiset laajenemiskertoimet, ne taipuvat eri nopeudella kuumennettaessa. Tämä muodonmuutos työntää laukaisumekanismia, jolloin 1 250 ampeerin 3-napainen MCCB-koteloitu katkaisija avautuu ja katkaisee piirin.

1250 ampeerin 3-napainen 600v mccb katkaisijan parametri:
