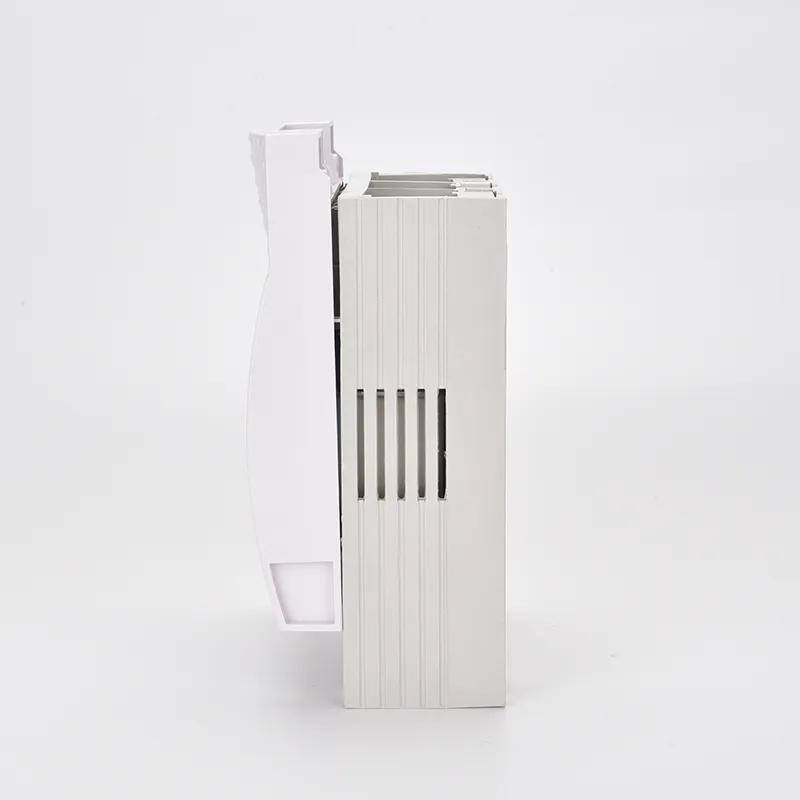

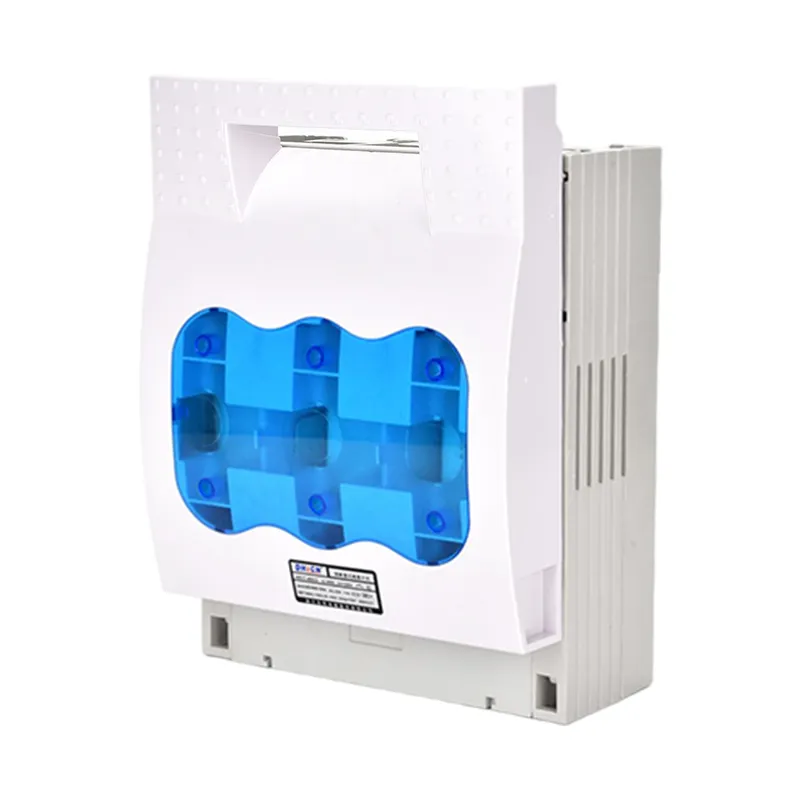

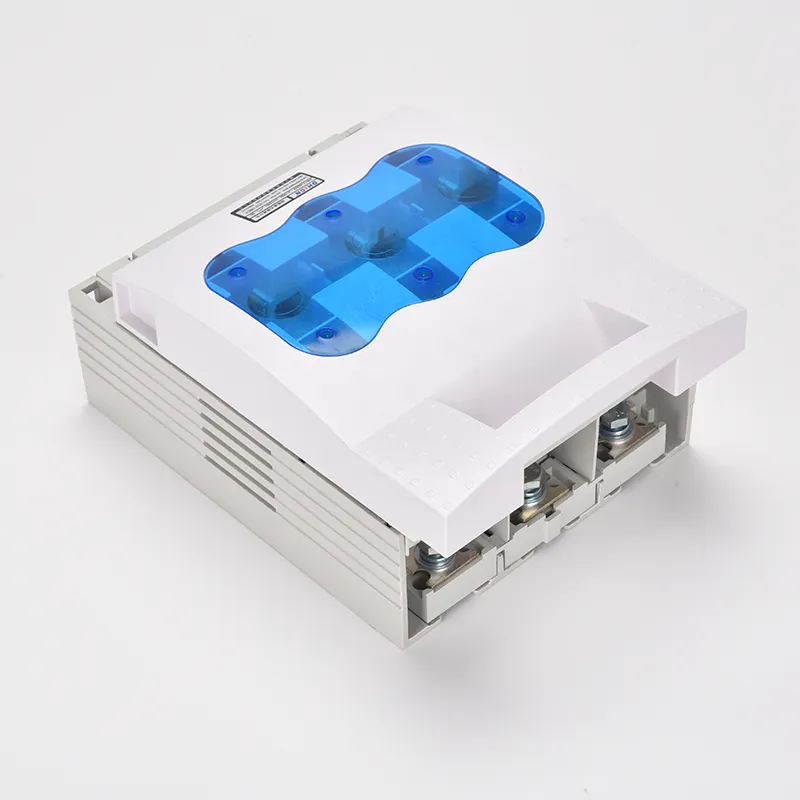

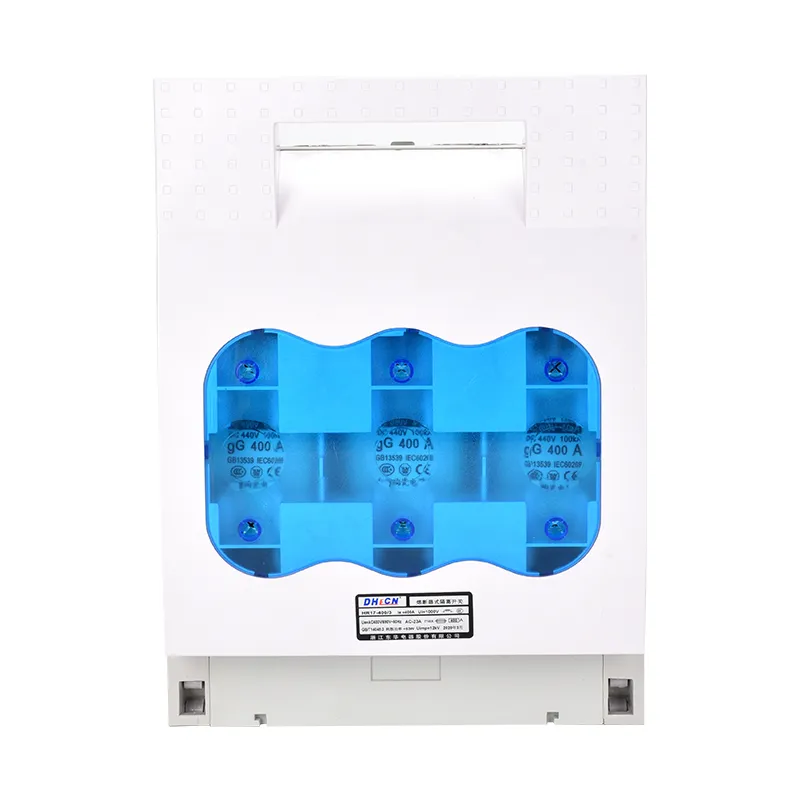

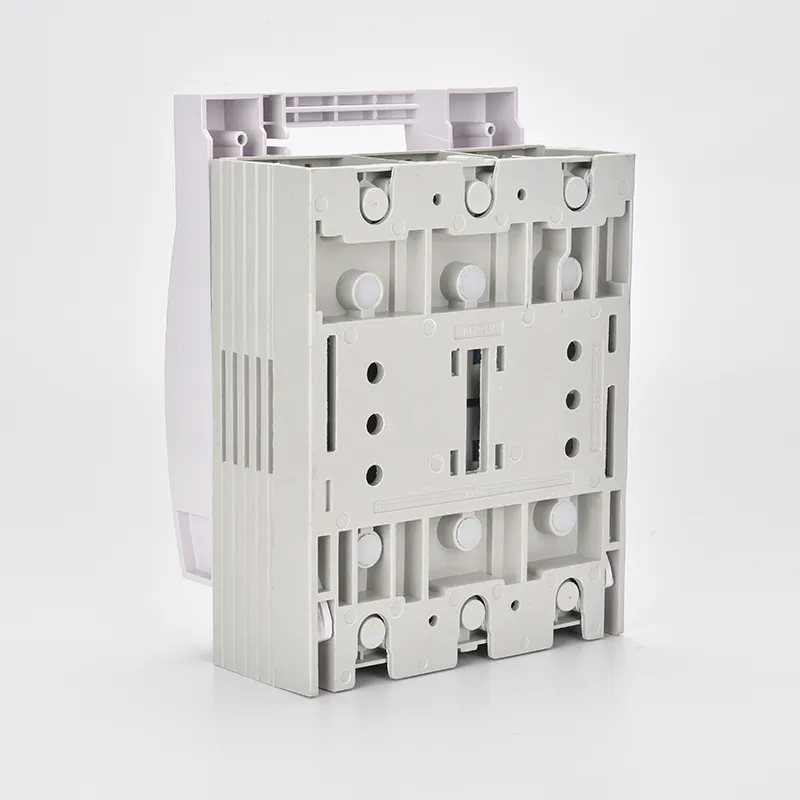

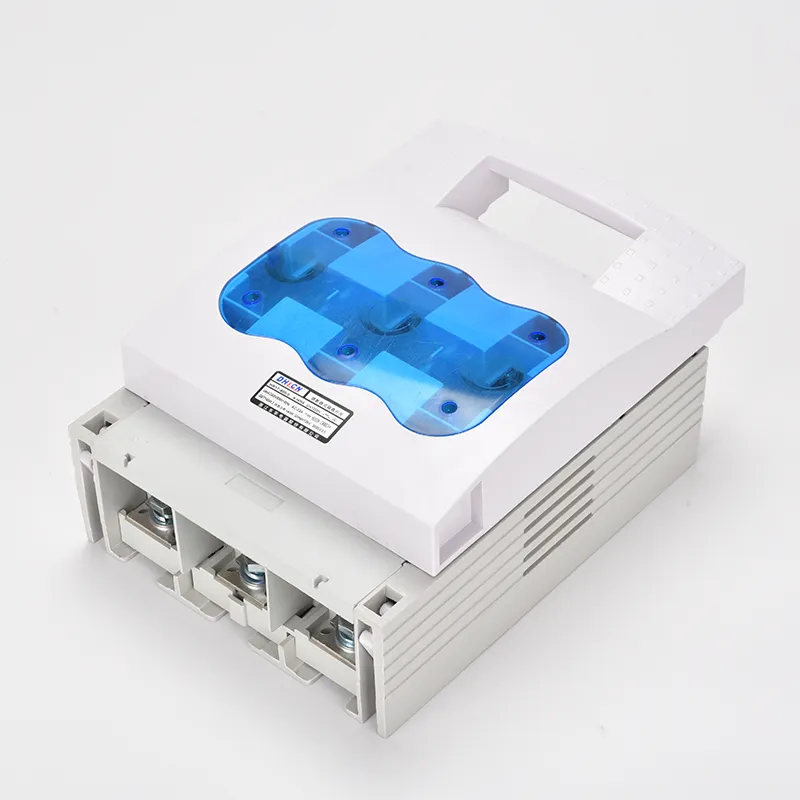

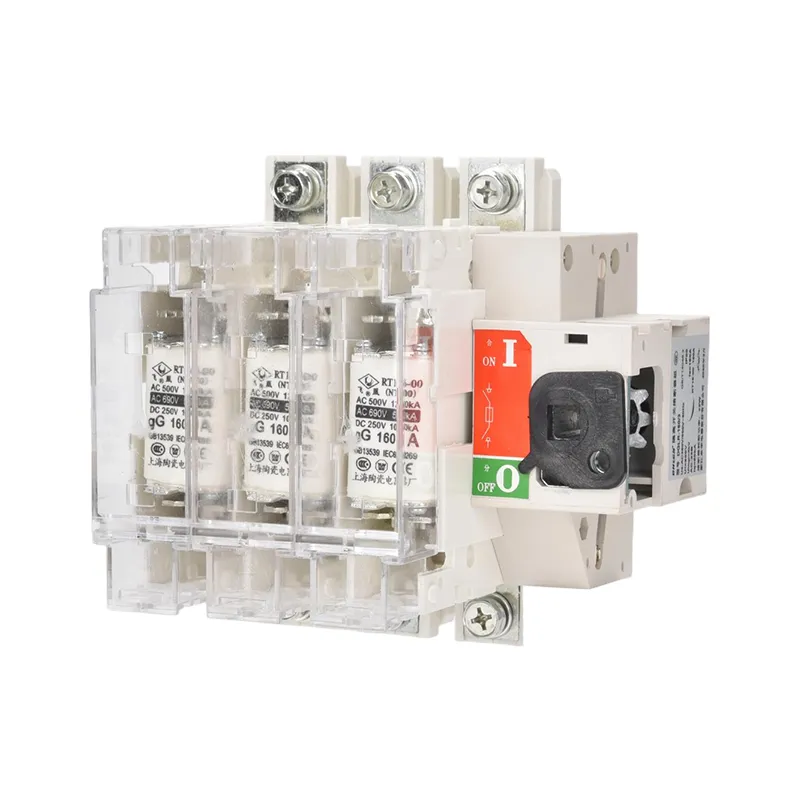

Sähköinen pienjännitesulakkeiden erotinkytkin, joka tunnetaan myös sulaketyyppisenä erottimena, yhdistää näppärästi erottimen ja sulakkeen toiminnot, mikä tekee siitä kriittisen komponentin pienjännitteisissä tehonjakelupaneeleissa. Sen sulakeelementti on suunniteltu katkaisemaan vikavirrat nopeasti, mikä varmistaa piirin turvallisuuden, kun taas veitsikytkin on tarkoitettu erityisesti kytkentätoimintoihin kuormittamattomissa olosuhteissa, eikä se voi katkaista jännittäviä virtoja normaalin käytön aikana. Tämä ainutlaatuinen yhdistelmä asettaa sulakkeella varustetun erotuskytkimen luotettavaksi piirin suojauksen vartijaksi.
Kun kytkin on kiinni, veitsimekanismi varmistaa hyvin suunnitellun kytkentäjärjestelmän kautta kiinteän kosketuksen sulakkeen ja virtakiskon välillä, mikä mahdollistaa virran jatkuvan. Päinvastoin, kun katkaisua vaaditaan, sama yksinkertainen mekanismi erottaa turvallisesti sulakkeen jännitteestä virtakiskosta, mikä mahdollistaa nopean virtapiirin katkaisun. Tämän tarkan mekaanisen rakenteen ansiosta sulakkeella varustetut katkaisijat voivat toimia sujuvasti ja luotettavasti samalla, kun piirin tiloja vaihdetaan.
| Sulakkeen tyyppi | 0 | 1 | 2 | 3 | ||||||||
| Taajuus | 50 Hz | 50 Hz | 50 Hz | 50 Hz | ||||||||
| Ue (V) | 690 | 500 | 400 | 690 | 500 | 400 | 690 | 500 | 400 | 690 | 500 | 400 |
| Ui (V) | 800 | 800 | 800 | 800 | ||||||||
| Kohdassa (A) | 160 | 250 | 400 | 630 | ||||||||
| Ith (A) | 160 | 250 | 400 | 630 | ||||||||
| Käyttö | AC-21B (690 V) | AC-21B (690 V) | AC-21B (690 V) | AC-21B (690 V) | ||||||||
| AC-22B (500 V) | AC-22B (500 V) | AC-22B (500 V) | AC-22B (500 V) | |||||||||
| AC-23B (400 V) | AC-23B (400 V) | AC-23B (400 V) | AC-23B (400 V) | |||||||||
| Kapasiteetin tekeminen | 725V、240A | 725V、375A | 725V、600A | 725V, 945A | ||||||||
| 525V、480A | 525V、750A | 525V, 1200A | 525V, 1890A | |||||||||
| 420V, 160A | 420V、250A | 420V、400A | 420V, 6300A | |||||||||
| Katkaisukapasiteetti | 725V、240A | 725V、375A | 725V、600A | 725V, 945A | ||||||||
| 525V、480A | 525V、750A | 525V, 1200A | 525V, 1890A | |||||||||
| 420V, 1280A | 420V, 2000A | 420V、3200A | 420V、5040A | |||||||||
| Ics (kA) | 50 | 100 | 100 | 50 | 100 | 100 | 50 | 100 | 100 | 50 | 100 | 100 |
| Sulakkeen tehohäviö (W) | 12 | 23 | 34 | 48 | ||||||||
| Ith (A) | Sulakkeen tyyppi | Sulake sisään (A) |
| 160 | 0 | 4, 6, 10, 16, 20, 25, 32, 35, 40, 50, 63, 80, 100, 125, 160 |
| 250 | 1 | 80, 100, 125, 160, 200, 224, 250 |
| 400 | 2 | 125, 160, 200, 224, 250, 300, 315, 355, 400 |
| 630 | 3 | 315、355、400、425、500、630 |
| Tyyppi | A | B | C | D | E | F |
| HR17-160 | 106 | 200 | 97 | 60 | 200 | 87 |
| HR17-250 | 185 | 247 | 128 | 88 | 221 | 110 |
| HR17-400 | 210 | 290 | 145 | 97 | 268 | 125 |
| HR17-630 | 256 | 300 | 160 | 112 | 285 | 139 |
| HR17-800 | 256 | 300 | 160 | 112 | 285 | 139 |
| Tilan numero | Näkymämitta (mm) | Asennusmitta (mm) | ||||||
| A | B | C | D | a | b | фc | ||
| HR17-40 | 2P | 55 | 116 | 76 | 150 | 25 | - | ф6 |
| 3P | 76 | 116 | 76 | 150 | 42 | - | ф6 | |
| HR17-63 | 2P | 74 | 116 | 76 | 150 | 32 | - | ф6 |
| 3P | 105 | 116 | 76 | 150 | 62 | - | ф6 | |
| HR17-160 | 2P | 75 | 200 | 83 | 205 | 43 | 25 | ф7 |
| 3P | 106 | 200 | 83 | 205 | 66 | 25 | ф7 | |
| 4P | 138 | 200 | 83 | 205 | 100 | 25 | ф7 | |
| HR17-250 | 2P | 128 | 247 | 110 | 195 | 72 | 50 | ф11 |
| 3P | 185 | 247 | 110 | 195 | 114 | 50 | ф11 | |
| 4P | 242 | 247 | 110 | 195 | 172 | 50 | ф11 | |
| HR17-400 | 2P | 145 | 290 | 145 | 340 | 80 | 50 | ф11 |
| 3P | 210 | 290 | 145 | 340 | 130 | 50 | ф11 | |
| 4P | 276 | 290 | 145 | 340 | 195 | 50 | ф11 | |
| HR17-630 HR17-800 | 2P | 175 | 300 | 145 | 360 | 90 | 50 | ф11 |
| 3P | 256 | 300 | 145 | 360 | 162 | 50 | ф11 | |
| 4P | 340 | 300 | 145 | 360 | 243 | 50 | ф11 | |
K: Mikä on sähköisen pienjännitesulakkeen erottimen kytkentä?
V: Sähköinen pienjännitevarokeerotinkytkin on sähkölaite, joka yhdistää sulakkeen suojatoiminnon erottimen kytkentäkykyyn. Se tarjoaa turvallisen eristyksen huoltoa varten ja katkaisee vikavirrat suojatakseen piirejä ja laitteita.
K: Voiko sähköisen matalajännitteisen sulakkeen erottimen kytkin katkaista jännitteen?
V: Ei. Sulakekytkimen veitsikytkin on suunniteltu toimimaan vain, kun piiri on vapaa kuormitusvirrasta. Sitä ei saa koskaan käyttää normaalien käyttövirtojen katkaisemiseen. Sulakeelementti toimii kuitenkin automaattisesti vikatilanteissa.
K: Mitkä ovat sähköisen pienjännitesulakkeiden erottimen kytkennän pääsovellukset?
V: Sähköistä pienjännitesulakkeiden erottimen kytkintä käytetään yleisesti pienjännitteisissä tehonjakelupaneeleissa, moottorin ohjauskeskuksissa, LVI-järjestelmissä ja teollisuuskoneissa. Ne tarjoavat sekä turvaeristyksen että ylivirtasuojan näissä järjestelmissä.
