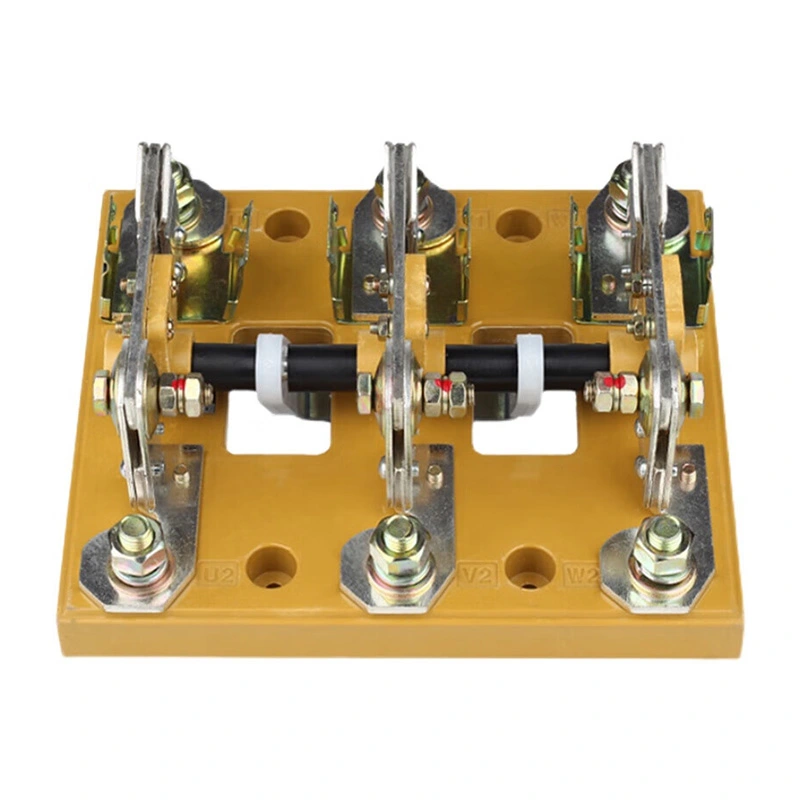

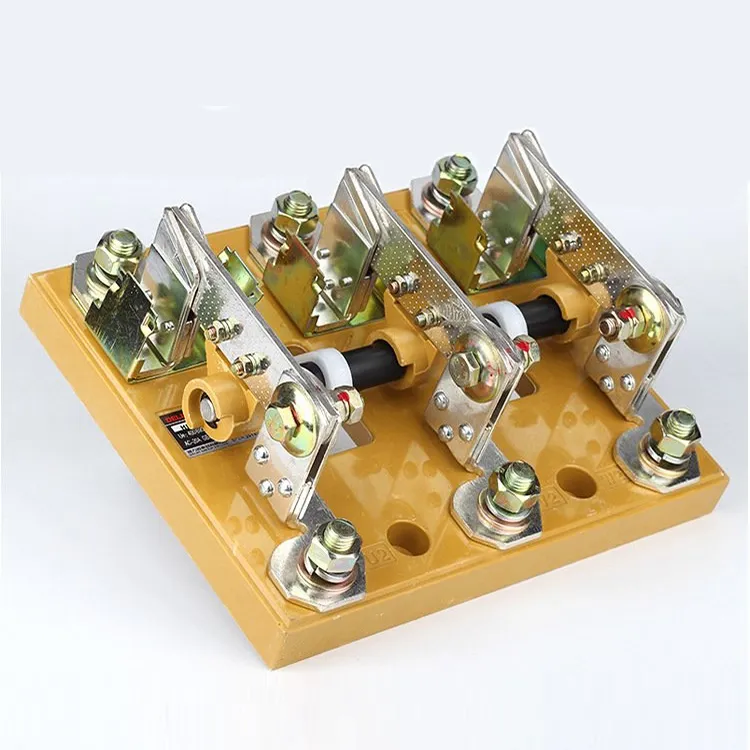

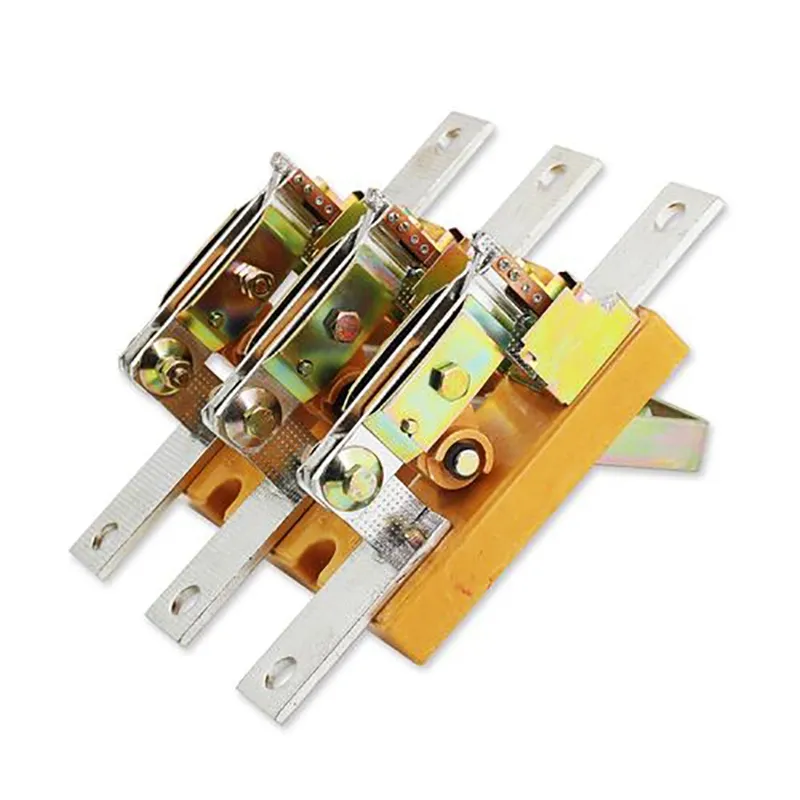

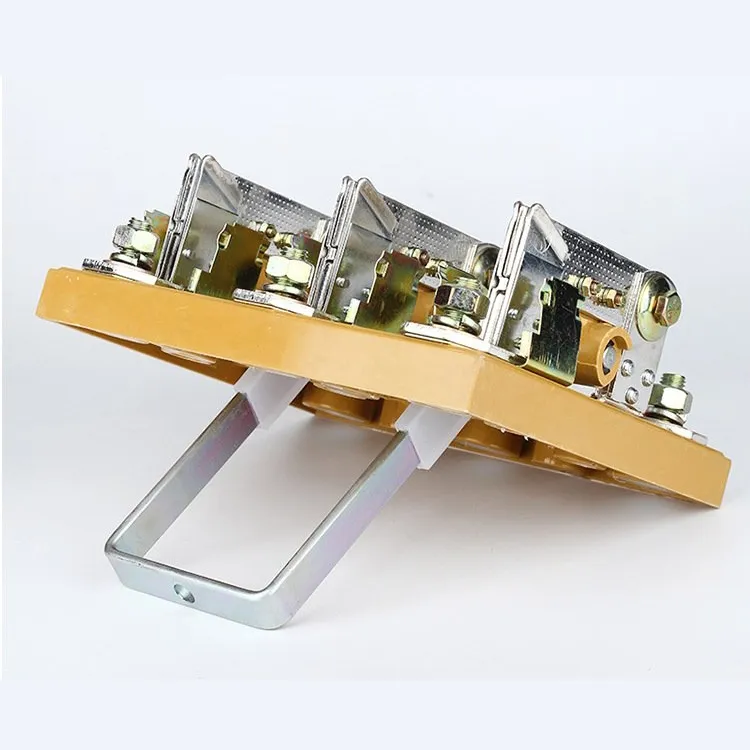

Sähkökaapin 800 ampeerin 3-vaiheinen erotuskytkin

Luotettavan sähkökaapin 800 ampeerin 3-vaihekytkimen tuottamiseksi Wenzhou XiFa Electric Power Equipment Co., Ltd käyttää korkealaatuisia kuparikoskettimia ja kestävää koteloa pitkän käyttöiän varmistamiseksi. Jokaisella sähkökaapin 800 ampeerin 3-vaihekytkimellä on kompakti ja yksinkertainen rakenne, joka ei ainoastaan tarjoa selkeää irtikytkentäkohtaa visuaalisesti, vaan sopii myös paneeli- tai seinäasennukseen. Sillä välin jokaisen sähkökaapin 800 ampeerin 3-vaihekytkimen on suoritettava tehdastestit ennen nopeaa toimitusta.

Lähetä kysely

Tuotteen Kuvaus

800 ampeerin 3-vaiheinen erotuskytkin on laite, jota käytetään ensisijaisesti virtalähteiden eristämiseen, kytkentätoimintojen suorittamiseen sekä pienvirtapiirien kytkemiseen tai katkaisemiseen. Sillä ei ole valokaaren sammutuskykyä. Avoimessa asennossa koskettimet säilyttävät määritellyn eristysetäisyyden selvästi näkyvällä katkolla; suljetussa asennossa kytkin pystyy kuljettamaan normaalia käyttövirtaa sekä kestämään epänormaalit olosuhteet, kuten oikosulkuvirran, tietyn ajan.

Useimmissa tapauksissa 800 ampeerin 3-vaihekatkaisijaa käytetään pienjänniteerottimina, mikä tarkoittaa, että ne on mitoitettu alle 1 kV:n jännitteille. Vaikka niiden toimintaperiaate ja rakenne ovat suhteellisen yksinkertaisia, niitä valmistetaan suuria määriä ja niiden luotettavuus on kriittinen. Tämän seurauksena niillä on tärkeä rooli sähköasemien ja voimalaitosten suunnittelussa, rakentamisessa ja turvallisessa käytössä.

800 ampeerin 3-vaihekytkimen ominaisuus on, että se ei voi katkaista kuormitusvirtaa; sen saa avata tai sulkea vain, kun virtapiiri on vapaa. Tyypilliset viittaukset 800 ampeerin 3-vaihekytkimiin kattavat niiden toiminnot, ominaisuudet, luokitukset, sovellukset, väärinkäytösten eston parannukset, huoltokäytännöt ja yleiset ongelmat.

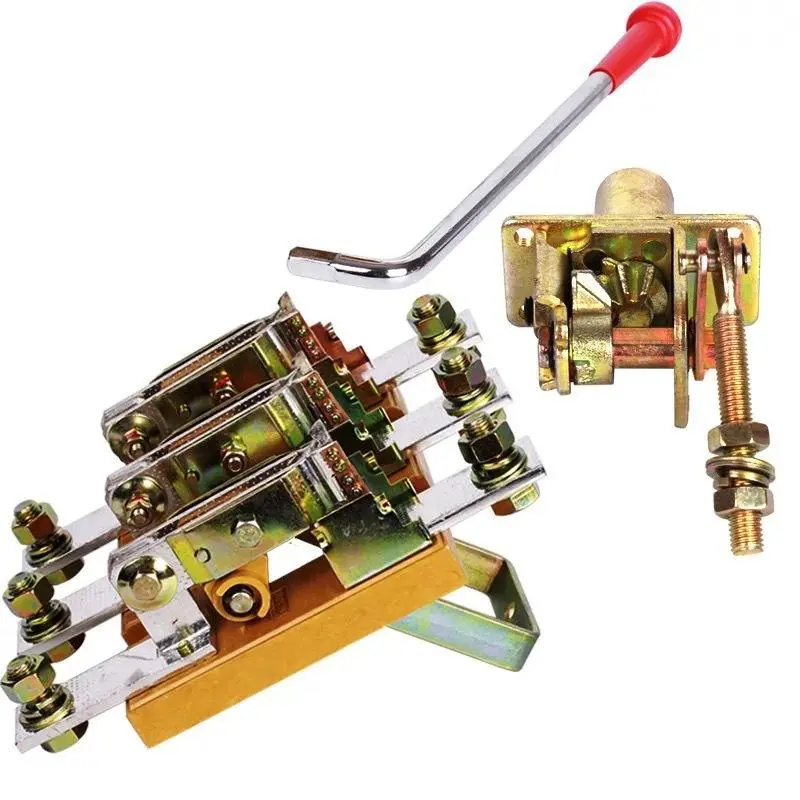

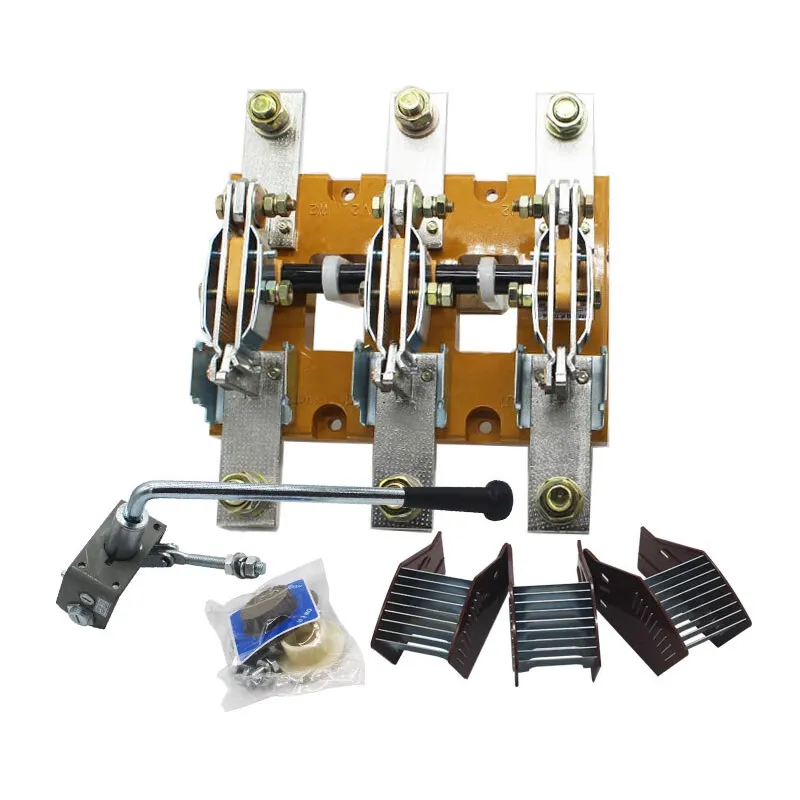

Electrical Cabinet 800 Amp 3 Phase Disconnect Switch

Tuotantoparametri:

lth (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Käyttöliittymä (V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Dielektrinen lujuus (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Toimiva nykyinen le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
Moottorin teho (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms, 0.1S/1.0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Valmistus- ja katkaisukapasiteetti
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm (KA huippuarvo)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Mekaaninen käyttöikä ( kertaa)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Sähkökäyttöinen käyttöikä ( kertaa)
Ue=660V Nimellisvirta le
COS∮＝0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Paino (kg)
3 napaa	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 napaa	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Käyttömomentti (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

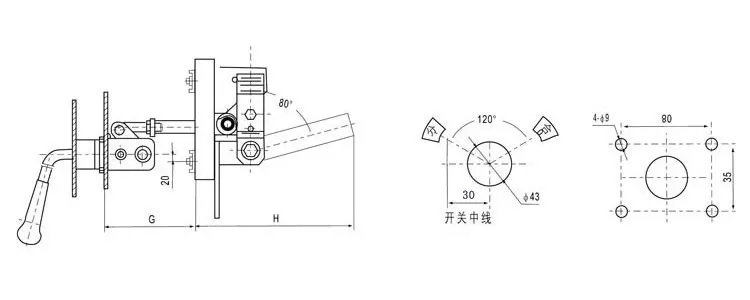

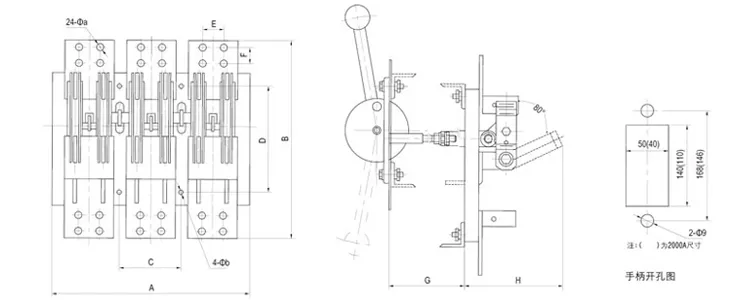

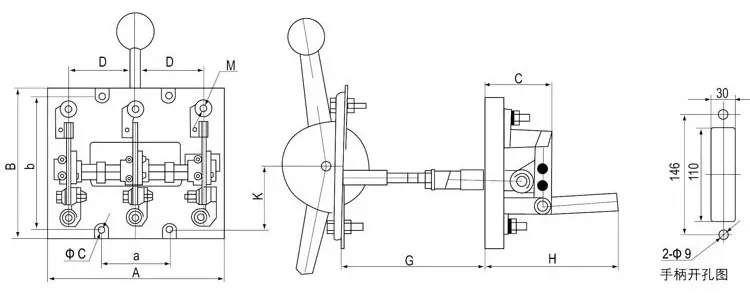

Electrical Cabinet 800 Amp 3 Phase Disconnect Switch

Tyyppi		Kehyksen koko (mm)						asennuskoko (mm)
Tyyppi		A	B	C	C1	D	G	a	b	Φc	H	K	M
HD13-100	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-100	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-200	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-200	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-400	3P	240	205	92	180	90	250	90	160	Φ7	88	82	M12
HD13-400	4P	330	205	92	180	90	250	180	160	Φ7	88	82	M12
HD13-600	3P	270	300	100	188	100	250	100	160	Φ9	88	82	M16
HD13-600	4P	370	300	100	188	100	250	200	160	Φ9	88	82	M16
HD13-1000	3P	325	315	116	226	120	250	120	160	Φ9	85	78	2-M12
HD13-1000	4P	450	315	116	226	120	250	240	160	Φ9	85	78	2-M12
HD13-1500	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-1500	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12
HD13-2000	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-2000	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12

Tyyppi	A	B	C	D	E	F	H	Φa	Φb	G
HD13-2000	520	350	170	180	48	36	277.5	12	9	250
HD13-3000	600	390	200	180	60	40	233	16	11	250

Tuotannon UKK:

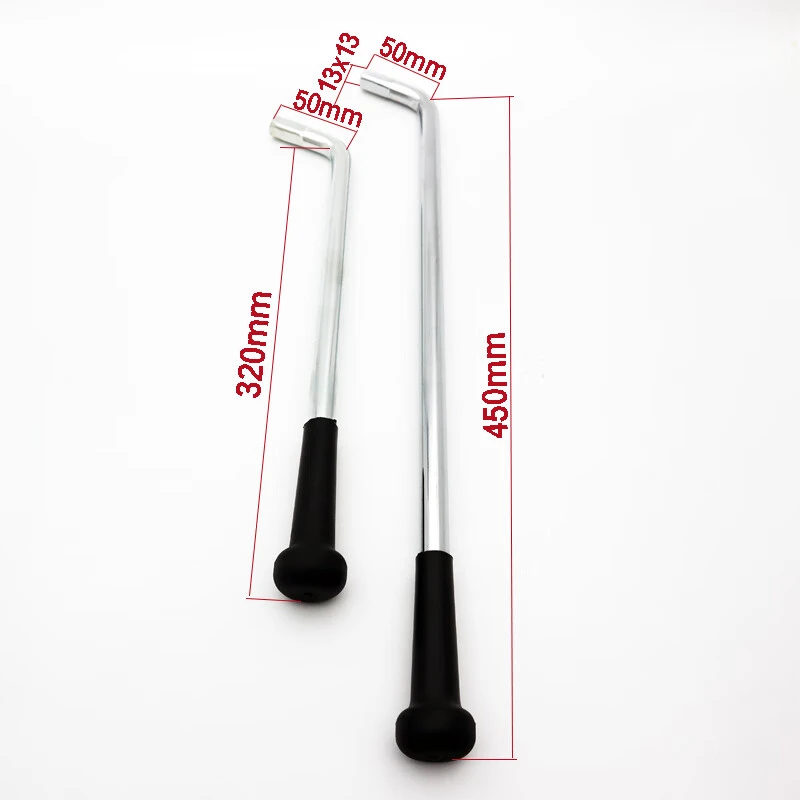

K: Kuinka valitsen eri kahvatyypeistä (pyörivä vs. vipu)?

V: Pyörivät kahvat: Kompakti, käytetään usein moottorin ohjauskeskuksissa tai ahtaissa tiloissa.

Vivun kahvat: Suuremmat ja näkyvämmät, suositeltava, kun tarvitaan selkeää ON/OFF-ilmoitusta.

Valinta riippuu tilan, turvanäkyvyyden ja kuljettajan mieltymyksistä.

K: Voidaanko 800 ampeerin 3-vaiheinen erotuskytkin asentaa mihin tahansa suuntaan?

V: Yleensä 800 ampeerin 3-vaiheinen erotuskytkin tulee asentaa pystysuoraan turvallisuus- ja koodivaatimusten täyttämiseksi. Jotkut mallit sallivat joustavuuden, mutta noudata aina valmistajan ohjeita ja paikallisia sähkömääräyksiä.

K: Tukeeko 800 ampeerin 3-vaiheinen erotuskytkin LOTO-toimintoja?

V: Kyllä, sisältää 800 ampeerin 3-vaihekytkimen, useimmat mallit on varustettu riippulukitavilla kahvoilla OSHA:n lukitus-/merkintäturvallisuusvaatimusten noudattamisen varmistamiseksi. Tämän ansiosta teknikot voivat huoltaa laitteita turvallisesti ilman vahingossa tapahtuvan uudelleen jännityksen vaaraa.
