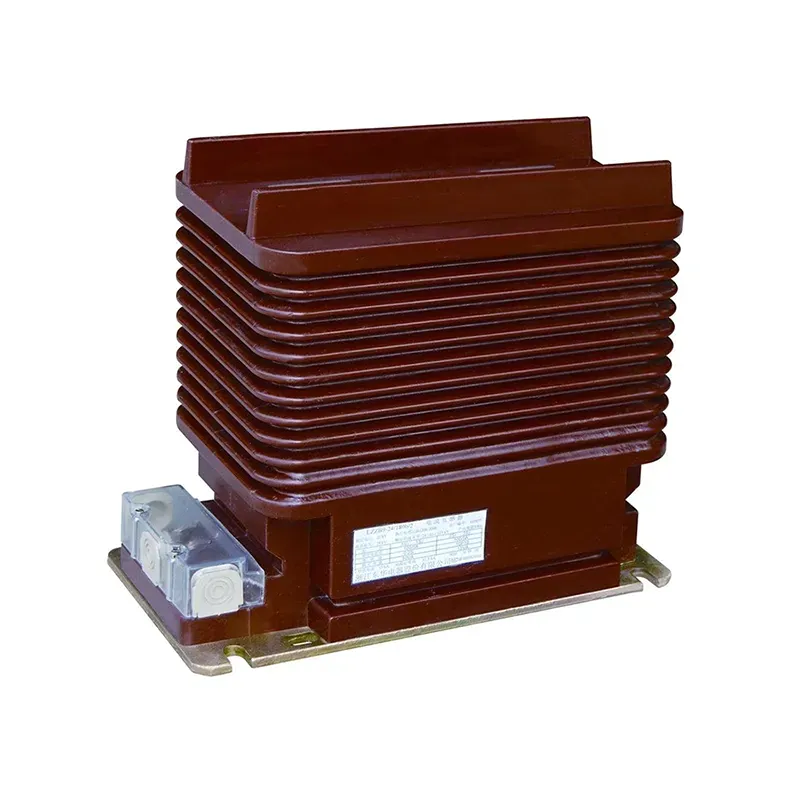

Kierretty virtamuuntaja on suunniteltu luotettavaan virranmittaukseen ja suojaukseen keskijännitejärjestelmissä, kuten 10kv 20kv ja 35kv. Saatavana virtasuhteilla 100/5A, 150/5A ja 400/5A sekä suojaustarkkuusluokilla 5P10 ja 5P20, tämä haavatyyppi 5p10 5p20 ct 100 150 400 5a tarjoaa tarkan toisiovirran, suojaavan lähdön sekä mittaus-, releointi- että releointisovelluksiin.
Kiinteistä magneettisydämistä ja toisiokäämeistä valmistettu kierretty virtamuuntaja varmistaa vakaan suorituskyvyn oikosulkuolosuhteissa ja tarjoaa tarkan virranmuunnoksen jopa ohimenevien tapahtumien aikana. Sen vankka eristysjärjestelmä, joka sisältää usein epoksia tai korkealaatuista hartsia, varmistaa turvallisuuden, pitkän käyttöiän sekä kosteuden ja ympäristön rasituksen kestävyyden.
Kierretyyppinen rakenne mahdollistaa joustavan asennuksen kytkinlaitteisiin, ohjauspaneeleihin ja jakotauluihin, mikä tarjoaa luotettavan tuen releen suojausjärjestelmille. Kierretty virtamuuntaja sopii erinomaisesti teollisuuslaitoksiin, kaupallisiin tiloihin ja sähkönjakeluverkkoihin, joissa tarkka ja luotettava virranmittaus on välttämätöntä sekä toiminnan valvonnassa että suojaohjauksessa.

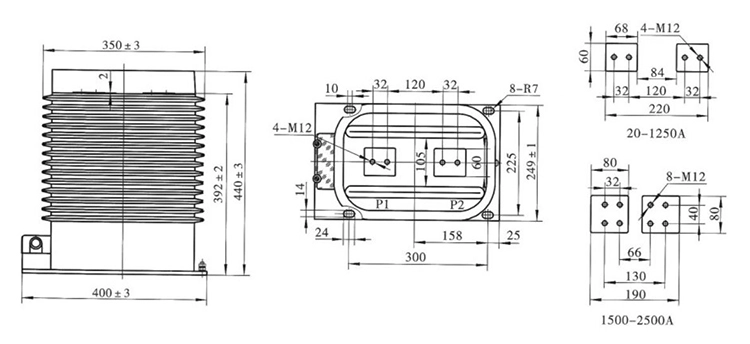

| Tyyppi | Ensisijainen nimellisvirta (A) | Tarkkuusluokka | Tarkkuusluokka ja nimellisteho cosΦ=0,8 | Shory-Time lämpövirta (kA/S) | Nimellisdynaaminen virta (kA) | ||
| 0,2 (s) | 0,5 (s) | 10P10 | |||||
| LZZBJ9-35 | 20-100 | 0,2/0,2 0,2/0,5 0,2/5P20 0,5/5P20 0,2/0,5/5P 0,2/5P/5P | 10 | 10 | 15 | 150I1n | 375I1n |
| 150-200 | 31.5 | 80 | |||||
| 300-500 | 31,5/2 | 80 | |||||
| 600-1250 | 15 | 30 | 20 | 31,5/4 | 80 | ||
| 1500-2000 | 20 | 40 | 30 | 40/4 | 125 | ||
| 2500 | 20 | 40 | 20 | 40/4 | 125 | ||
| Tyyppi | Ensisijainen nimellisvirta (A) | Tarkkuusluokka | Kapasiteetti (VA) | Shory-Time lämpövirta (kA/S) | Nimellisdynaaminen virta (kA) |
| LZZBJ9-35 | 10 | 0.2/10P10 0.5/10P10 0.2/5P20 0.5/5P20 0.2/0.5/10P10 0.2/0.5/5P20 0.2/10P10/5P20 0.5/10P10/5P20 | 15/20 20/20 15/20 20/20 15/20/20 15/20/20 15/20/20 20/20/20 | 1,5/1 | 3.75 |
| 20 | 2/1 | 5 | |||
| 30 | 3/1 | 7.5 | |||
| 40 | 4/1 | 10 | |||
| 50 | 5/1 | 12.5 | |||
| 75 | 7,5/1 | 18.75 | |||
| 100 | 10/1 | 25 | |||
| 150 | 15/1 | 37.5 | |||
| 200 | 20/1 | 50 | |||
| 300 | 31,5/1 | 80 | |||
| 400 | 31,5/2 | 80 | |||
| 500 | 31,5/2 | 80 | |||
| 600 | 31,5/2 | 80 | |||
| 800 | 31,5/3 | 80 | |||
| 1000 | 31,5/3 | 80 | |||
| 1200 | 31,5/3 | 80 | |||
| 1500 | 31,5/3 | 80 | |||
| 2000 | 31,5/3 | 80 |
K: Mitä "haavatyyppi 5P10" tai "5P20" tarkoittaa haavatyypissä 5p10 5p20 ct 100 150 400 5a?
V: Termi "käämitystyyppinen" viittaa CT:ihin, joissa ensiöjohdin on kierretty käämi, ei virtakisko tai tanko sydämen läpi. Luokka 5P10 tai 5P20 ilmaisee suojauksen tarkkuuden: 5P tarkoittaa enintään 5 %:n virhettä nimellisvirralla, ja numero 10 tai 20 on nimellisprimäärivirran suurin sallittu lyhytaikainen kerrannainen ylittämättä määritettyä virhettä.
K: Kuinka valitsen järjestelmälleni oikean CT-luokituksen?
V: Valitse CT järjestelmäsi enimmäiskuormitusvirran ja suojausvaatimusten perusteella. Esimerkiksi 100/5A CT soveltuu piireihin, joiden tyypilliset virrat ovat noin 100 A, kun taas 400/5A on suunniteltu suuremman virran syöttölaitteille. Valitse suojausluokka (5P10 tai 5P20) releen viantunnistusherkkyyden ja odotetun oikosulkuvirran mukaan.
K: Mitä ympäristöolosuhteita haavatyyppi 5p10 5p20 ct 100 150 400 5a voi käsitellä?
V: Nämä kierretyt virtamuuntajat on tyypillisesti mitoitettu ympäristön lämpötiloihin -10 °C - +40 °C, maksimikorkeudella 1000 m. Kotelomateriaalit ja eristysjärjestelmät on suunniteltu kosteutta, pölyä ja saastumista kestävään käyttöön, jotta varmistetaan luotettava suojaus teollisuudessa ja yleishyödyllisissä olosuhteissa.
