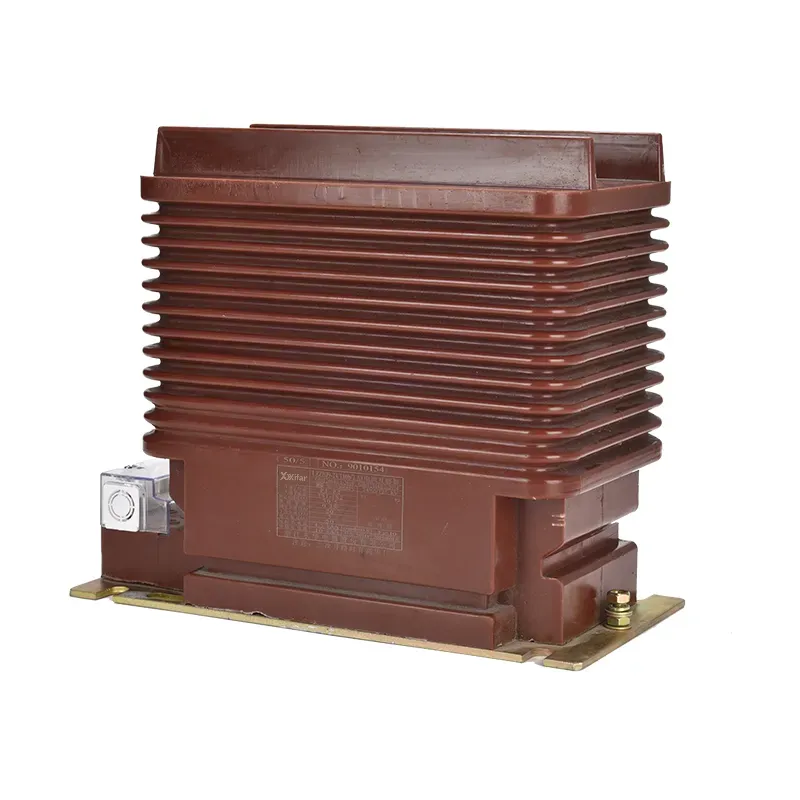

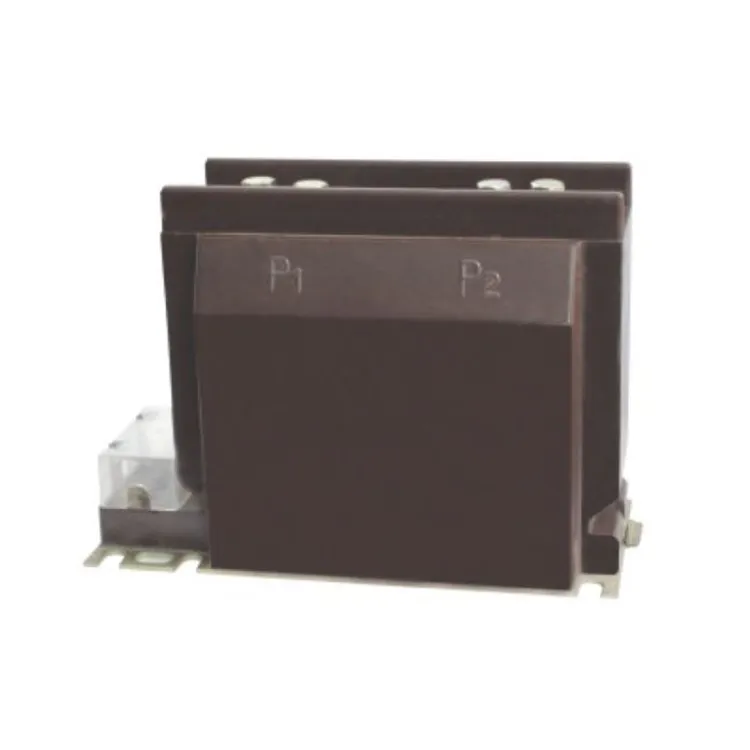

Virtamuuntaja Ct 200 300 500 800 5a

Virtamuuntaja ct, jonka ensiötehot ovat 200 A, 300 A, 500 A ja 800 A ja standardi 5 A toisiolähtö, on suunniteltu luotettaviin virranmittaus- ja suojaussovelluksiin 10-35 kv jännitetasoisissa tehojärjestelmissä.

Jokainen virtamuuntaja ct 200 300 500 800 5a käyttää tarkasti kierrettyä kuparijohdinta ja kiinteää laatua olevaa magneettisydäntä, jotta se säilyttää erinomaisen suorituskyvyn tarkalla suhteella koko toiminta-alueella. Virtamuuntaja ct 200 300 500 800 5a on rakennettu tuottamaan vakaa toisioteho vaihtelevissa kuormitusolosuhteissa, jotta ne sopivat sekä mittaus- että suojapiireihin.

Kotelo on valmistettu kestävästä, paloa hidastavasta eristemateriaalista, joka kestää erinomaisesti kosteutta ja ympäristön rasitusta. Kompakti rakenne mahdollistaa helpon asennuksen kojeistopaneeleihin, ohjauskaappiin ja sähkönjakelutauluihin.

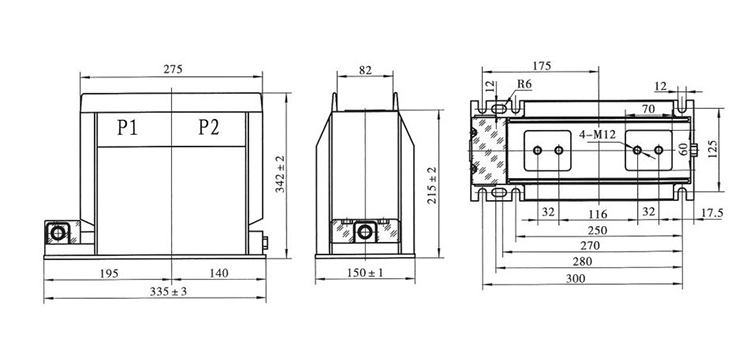

Tekniset tiedot:

Tuotteen UKK:

K: Mitä CT-suhde, kuten 200/5A, tarkoittaa virtamuuntajassa ct 200 300 500 800 5a?

V: Virtamuuntajassa ct 200 300 500 800 5a CT-suhde 200/5A tarkoittaa, että kun ensiöjohtimen läpi virtaa 200 ampeeria, toisiokäämi antaa 5 ampeeria. Sama periaate koskee myös muita suhteita: 300/5A, 500/5A, 800/5A jne. Suhde varmistaa, että suuret ensiövirrat voidaan pienentää standardoituun toisioarvoon turvallista mittausta ja suojausta varten.

K: Kuinka valitsen oikean CT-suhteen?

V: CT-suhde tulee valita järjestelmän suurimman kuormitusvirran mukaan. Jos esimerkiksi syöttimessäsi on normaalisti 180 A ja satunnaiset huiput jopa 220 A, 200/5A CT olisi sopiva. Jos virran odotetaan saavuttavan 450 - 500 A, 500/5A CT olisi sopivampi. Tavoitteena on välttää sekä ylimitoitusta, joka heikentää tarkkuutta pienellä kuormituksella, että alimitoitusta, joka vaarantaa kyllästymisen.

K: Mitä tarkkuusluokkia on saatavana virtamuuntajalle ct 200 300 500 800 5a?

V: Mittaustarkoituksiin yleisiä luokkia ovat 0,2, 0,2S, 0,5 ja 0,5S. Suojauksen vuoksi tyypilliset luokat ovat 5P10, 10P10 tai 10P20. Vaadittu luokka riippuu siitä, käytetäänkö CT:tä tulon mittaukseen, yleiseen valvontaan vai suojareleisiin.
