Hartsivalettu sähköinen Ct-virtamuuntaja

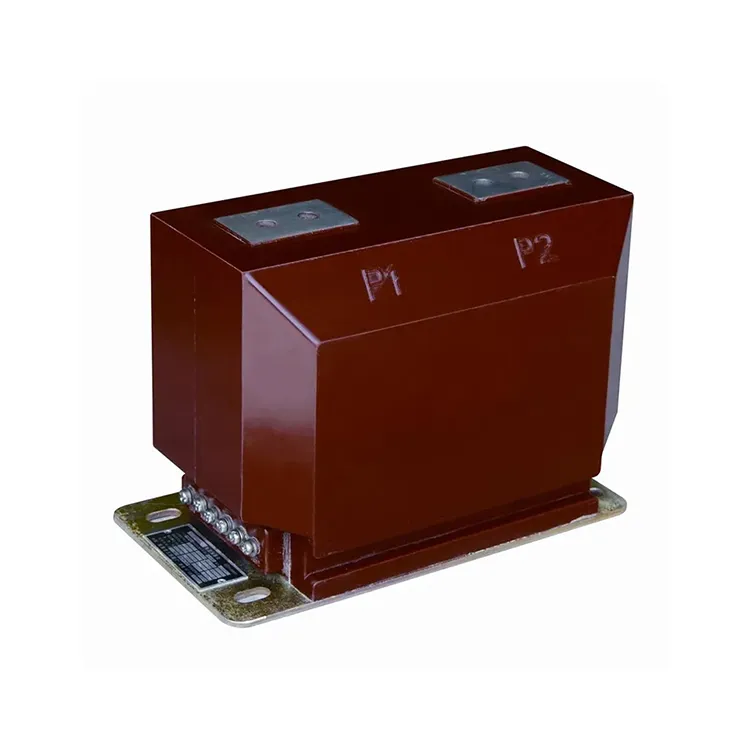

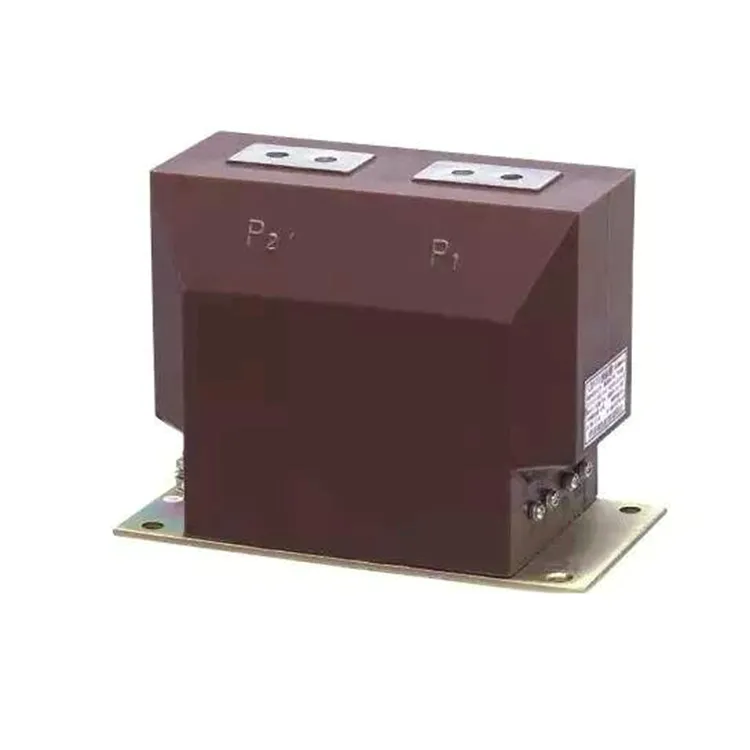

Hartsivalettu sähköinen ct-virtamuuntaja on sisätiloissa, epoksihartsi, tyhjiövalu, pylvästyyppinen yksikkö, joka on suunniteltu 10kv jännitetasoisille tehojärjestelmille, joiden nimellistaajuus on 50 Hz. Sitä käytetään ensisijaisesti virranmittaukseen, energian mittaukseen ja suojareleisiin.

Hartsivalettu sähköinen ct-virtamuuntaja käyttää täysin suljettua epoksihartsivaluprosessia, jossa ydin on valmistettu korkealaatuisesta magneettisesta materiaalista ja sekä primääri- että toisiokäämi yhdessä sydämen kanssa on upotettu hartsiin. Tämä rakenne tarjoaa erinomaisen suorituskyvyn eristyksen, kosteudenkestävyyden ja saastumisenkestävyyden suhteen. Hartsivaletun sähköisen ct-virtamuuntajan pinta ei vaadi lisäpinnoitetta, ja virtamuuntaja voidaan asentaa useaan asentoon.

Valikoima kattaa sekä mittausluokat, kuten 0.2S ja 0.5S, että suojausluokat, kuten 10P10 ja 10P20. Hartsivalettuun CT-virtamuuntajaan on saatavana monisuhdemalli, jotta se soveltuu hyvin käytettäväksi metallipäällysteisissä sähköpaneeleissa.

Tekniset tiedot:

Tuotteen UKK:

K: Mitkä tekniset parametrit tulee tarkistaa valittaessa hartsivalettua sähkö-ct-virtamuuntajaa?

V: Seuraavat avainparametrit tulee tarkistaa valittaessa:

1.Tarkkuusluokka: Mittaukseen/mittaukseen (esim. 0,2 s tai 0,5) ja suojaustarkoituksiin (esim. 10P10, 5P10 jne.).

2. Nimellinen ensiövirta ja toisiovirta (muunnossuhde).

3. Lyhytaikainen lämpövirta (Ith) ja lyhytaikainen virrankestävyys (vikatilanteita varten).

4. Eristystasot (jännitteenkestävyys, impulssijänniteluokitus jne.).

5. Ympäristötoleranssit: Lämpötila-alue, korkeus, kosteus, saastetaso.

6.Burden: VA-kuorma, jota toisioyksikön täytyy ajaa ilman, että tarkkuus heikkenee.

K: Missä ympäristöissä tai sovelluksissa hartsivaletut sähköiset ct-virtamuuntajat ovat erityisen sopivia?

V: Seuraava ympäristö tai sovellus soveltuu hartsivaletulle sähkö-ct-virtamuuntajalle:

1.Sisäkäyttöiset kojeistot, joissa tilaa on rajoitetusti ja eristys on tärkeää.

2. Ankarissa tai saastuneissa ympäristöissä (pöly, kosteus, kemikaalit), joissa avoimet osat tai öljy voivat hajota.

3. Mittaus- ja suojapiireissä, jotka vaativat vakaata, tarkkaa mittausta pitkiä aikoja.

4. Sovellukset, joissa vähäinen huoltotarve ja korkea luotettavuus ovat tärkeitä.
