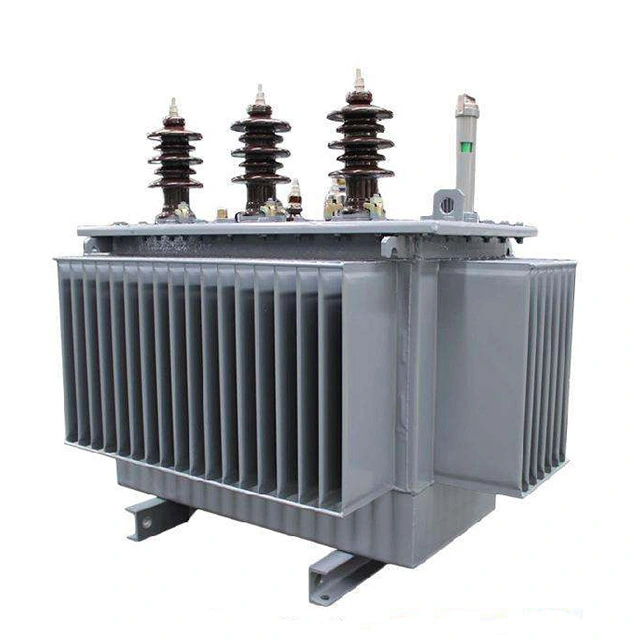

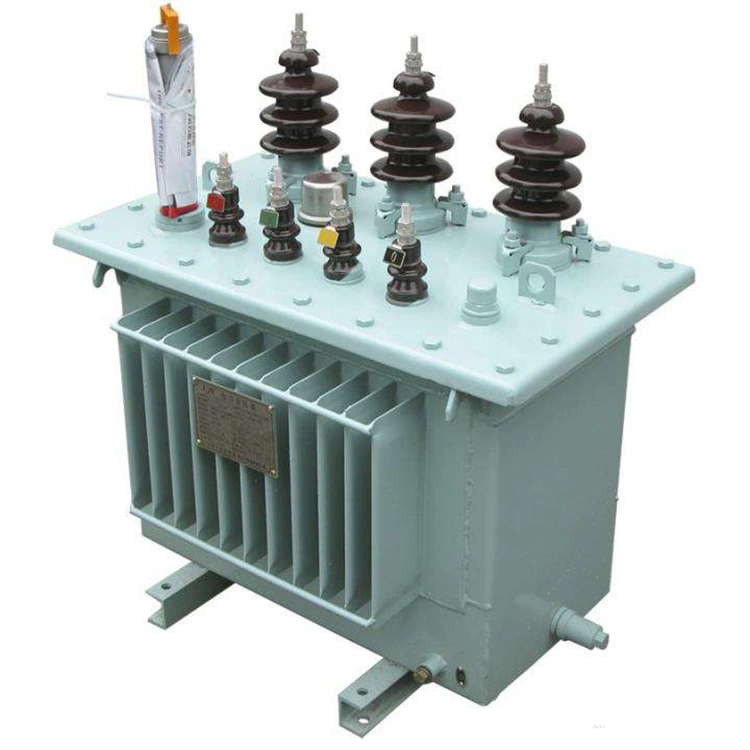

50 kva napakiinnitettävä sähkömuuntaja on välttämätön laite pienjännitteisissä sähkönjakelujärjestelmissä. Sen päätoimintoihin kuuluvat jännitteen muuntaminen, sähköinen eristys ja järjestelmän suojaus. Sitä käytetään laajalti teollisuuslaitoksissa, kaupallisissa rakennuksissa, asuinhankkeissa ja infrastruktuurin rakentamisessa.
50 kva napakiinnitteinen sähkömuuntaja on valmistettu korkealaatuisista piiteräsytimistä ja johtavista kupari- tai alumiinikäämeistä. Siinä on kompakti rakenne, pieni häviö, pieni melu ja vakaa toiminta, ja se on suunniteltu toimimaan luotettavasti erilaisissa käyttöolosuhteissa.
Kaikki 50 kva napakiinnitettävän sähkömuuntajan käämit on valmistettu korkealaatuisista materiaaleista erinomaisen eristyksen ja rakenteellisen vakauden varmistamiseksi. Pienjännitekäämit on peitetty kaapelipaperilla johtimien ympärillä, kun taas suurjännitekäämit käyttävät polyuretaanimaloituja pyöreitä kuparilankoja. Kerrosten välinen liimapaperiliitos yhdistää kelat tiukasti yhdeksi yksiköksi, mikä tarjoaa erinomaisen eristyskyvyn. Tämä ammattimainen käämirakenne estää tehokkaasti käämien muodonmuutosta tai vaurioitumista pitkän käyttöiän ja pitkän matkan kuljetuksen aikana ja varmistaa näin 50 kva napakiinnitettävän sähkömuuntajan kokonaisrakenteen vakauden ja luotettavuuden.
|
Tuotteen nimi |
50 kva napakiinnitettävä sähkömuuntaja |
|
Vaiheiden lukumäärä |
Yksivaiheinen |
|
Taajuus |
60 Hz / 50 Hz |
|
Korkeajännite (HV) puoli |
7,62 kV, 13,8 kV, 25 kV, 34,5 kV jne. |
|
Pienjännite (LV) puoli |
120/240V, 230/400V, 240/480V |
|
Yhteys Vector Group |
Dyn11 |
|
Oikosulkuimpedanssi |
2,1–4,0 % |
|
Jäähdytysmenetelmä |
ONAN (Oil Natural Air Natural) |
|
Eristystaso |
HV 95kV / LV 30kV |
|
Ei kuormitushäviötä |
≤170 W |
|
Täyden kuorman tehokkuus |
≥ 98,75 % |
K: Mitä erityisiä etuja Dyn11-liitäntäryhmällä on 10kV/0,4kV 50 kva napakiinnitetyssä sähkömuuntajassa Yyn0-liitäntäryhmään verrattuna toisiopuolen yksivaiheisen oikosulkuvikavirran tason ja ferromagneettisen resonanssin vaimennuskyvyn suhteen?
V: Dyn11-liitännän nollasekvenssiimpedanssi on paljon pienempi kuin Yyn0:n, mikä lisää merkittävästi yksivaiheista maadoitusvikavirtaa, mikä helpottaa vikojen nopeaa ja luotettavaa havaitsemista ja poistamista suojalaitteen avulla sekä vähentää sähköiskun ja laitevaurioiden riskiä.
Samaan aikaan 50 kva:n napakiinnitettävän sähkömuuntajan ensiöpuolen kolmiokäämitys tarjoaa suljetun reitin nollasekvenssivirralle, hillitseen tehokkaasti nollapisteen siirtymää ja ehkäiseen vakavan kolmivaiheisen jännitteen epäsymmetrian. Kun järjestelmä kokee ferromagneettista resonanssia, tämä reitti voi aiheuttaa vaimennusvaikutuksia, mikä vähentää merkittävästi ylijännitteen resonanssin amplitudia ja kestoa. Lisäksi Dyn11 voi myös estää 3. harmonisen virran syöttämisen ylävirran sähköverkkoon välttäen harmonisen vahvistuksen ja kondensaattoripariston ylikuormituksen ja vähentäen 10kV/0,4kV 50 kva napakiinnitettävän sähkömuuntajan ylimääräistä lämpötilan nousua ja eristyksen vanhenemisnopeutta.
Siksi skenaarioissa, joissa 50 kva napakiinnitettävät sähkömuuntajat palvelevat alueita, joissa on paljon yksivaiheista kuormitusta, epälineaarista kuormitusta tai pitkiä maaseudun voimalinjoja, jotka ovat alttiita resonanssille, Dyn11:llä on merkittäviä etuja turvallisuuden, virranlaadun ja laitteiden käyttöiän suhteen.
Eteen Asennustyyppi LV DB
Pole Line -laitteisto
Pylväsasennettu muuntaja
Sivukiinnitystyyppi LV DB
Folion kelauskone
Öljyntäyttöyksikkö
Muuntajauuni ja valuyksikkö
Muuntaja uuni
Muuntaja kuivumassa
Muuntaja käämityksessä 2
Muuntaja käämitystilassa
Transfromer on kokoonpanossa
