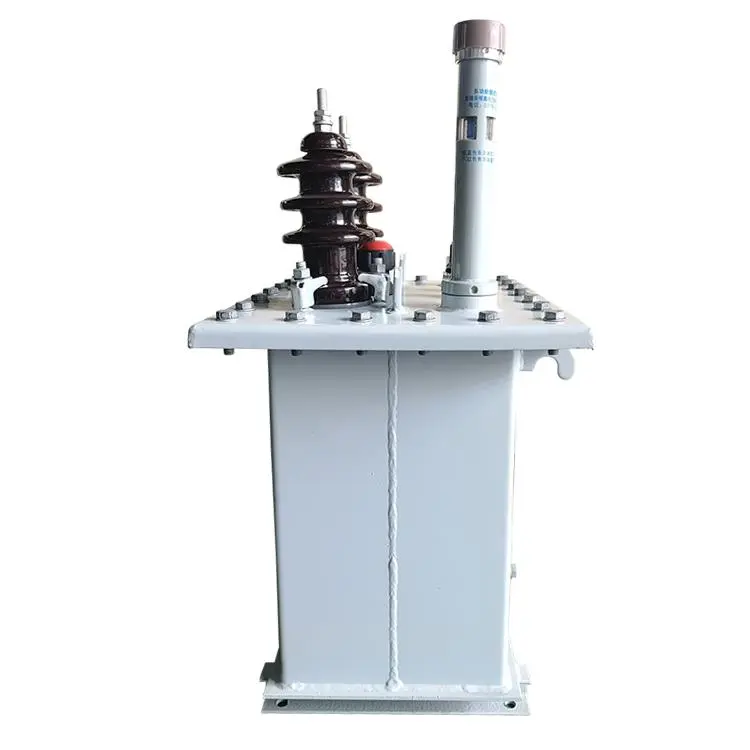

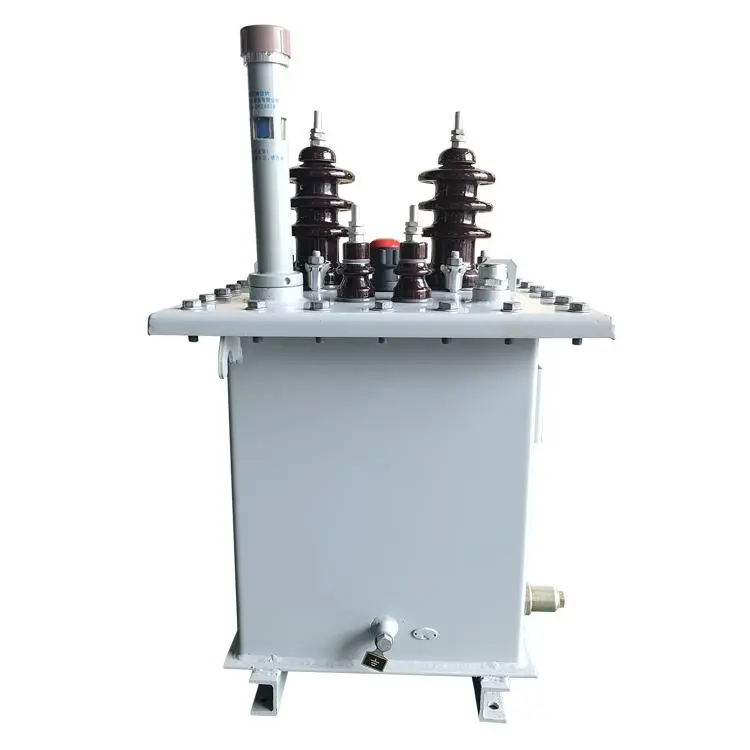

11 Kv napakiinnitys jakomuuntaja yksivaiheinen

11 kv:n napakiinnitteinen yksivaiheinen jakelumuuntaja on kompakti ja suorituskykyinen ratkaisu ilmavirranjakelujärjestelmiin. Se voi pienentää 11 kV:n ensiöjännitteen normaaleihin toisiojännitteisiin, kuten 220 V tai 415 V, mikä tarjoaa turvallisen ja luotettavan tehon loppukäyttäjille.

Käyttämällä huippulaadukkaita piiteräsytimiä ja kupari- tai alumiinikäämejä, 11 kv:n napakiinnitettävä yksivaiheinen jakomuuntaja minimoi kuormitushäviöt ja ei kuormitushäviöitä noudattaen IEC 60076:ta ja siihen liittyviä IEEE/ANSI-energiatehokkuusstandardeja. Öljyllä täytetty säiliö jäähdytetään luonnollisesti ONANilla ja kestää lämpötilan nousun 55–65 ℃, mikä varmistaa luotettavan toiminnan eri kuormituksissa.

Yksivaiheisessa 11 kv:n napakiinnitteisessä jakelumuuntajassa on tukeva holkki, paineenalennusmekanismi ja valinnainen ylijännitesuojatoiminto, mikä tekee siitä erittäin kestävän sääolosuhteita, alhaisia ​​huoltokustannuksia ja soveltuu asennettavaksi paljaisiin pylväisiin.

Tämä muuntaja voi tarjota vakaata ja turvallista tehoa ja sillä on erinomainen ylikuormituskyky, joten se on hyvä valinta käyttäjille.

Tekninen parametri:

K: Voidaanko 11 kv:n napakiinnitettävää yksivaiheista jakelumuuntajaa räätälöidä?

V: Kyllä, tämä muuntaja voidaan räätälöidä laajasti erityisten verkkovaatimustesi mukaan, mikä varmistaa turvallisen toiminnan ja asiaankuuluvien määräysten noudattamisen. Yksivaiheisen 11 kv:n napakiinnitettävän jakelumuuntajan ensiöjännite voidaan kiinnittää 11 kV:iin, tai voidaan ottaa käyttöön kaksihanainen konfiguraatio, kuten 10,5 kV–11,5 kV. Euroopan, Aasian tai kehittyvien markkinoiden alueellisten standardien täyttämiseksi toissijainen lähtö tarjoaa useita vaihtoehtoja, mukaan lukien 230 V, 240 V, 220/440 V tai 415 V.

Käämitysmateriaalien valikoima kattaa kaiken kustannustehokkaasta kevyestä alumiinista korkean lämmönjohtavuuden omaavaan kupariin, mukaan lukien molemmat. Lisäksi korkean lämmönjohtavuuden kupari voi saavuttaa suuremman hyötysuhteen ja paremman lämmönpoistokyvyn raskaassa kuormituksessa. Taajuustuki on 50 Hz tai 60 Hz.

11 kv:n napakiinnitettävän yksivaiheisen jakelumuuntajan toimintakyvyn parantamiseksi kuumissa ilmastoissa jäähdytysmenetelmä voidaan päivittää tavallisesta ONANista pakkojäähdytykseen. ±2x2,5 % tai laajempi valikoima off-grid käämikytkimiä voi optimoida jännitteen ilman virrankatkosta. Impedanssitaso voi täyttää 4–5 %:n tasapainovikasuojauksen ja -säädön vaatimukset, ja lisäsuojalaitteita, kuten suurjännitesulakkeita, ukkossuojaimia tai lintutiiviitä suojia voidaan asentaa turvallisuuden parantamiseksi maaseutu- tai myrskyalttiilla alueilla. Ympäristöystävällinen esteripohjainen neste korvaa mineraaliöljyn, mikä parantaa palonkestävyyttä ja kestävyyttä. Nämä räätälöidyt ominaisuudet parantavat asennuksen mukavuutta, vikojen korjauskykyä ja energiatehokkuutta luoden 11 kv:n napakiinnitteisen yksivaiheisen jakomuuntajan, joka sopii ilmajohtoihin ankarissa ympäristöissä.

Muita valinnaisia ​​kokoonpanoja ovat vahvistetut polttoainesäiliöt kovan tuulen tai maanjäristyksen alueilla sekä korroosionestopinnoitteet suolaruiskutusalueille. Kotelon eristystaso voi olla jopa 75 kV BIL, joka kestää järjestelmän ylijännitteitä. Kuorimuutos voi vähentää melua tai parantaa ilmanvaihtoa. Kapasiteettialue voi kattaa tyypilliset 16 - 200 kVA tehot, ja ydinrakenne voi vähentää kuormitushäviöitä, mikä saavuttaa erinomaisen hyötysuhteen.

Olipa kyseessä syrjäisten kylien tai esikaupunkien laajennusprojekteja, nämä räätälöidyt ratkaisut voivat varmistaa, että 11 kv:n napakiinnitettävä yksivaiheinen jakelumuuntaja täyttää tarkat vaatimukset, tarjoaa luotettavan ja standardinmukaisen virranjakelun, minimoiden samalla käyttökustannukset ja pidentäen käyttöikää mahdollisimman paljon.

Pylväsasennettujen muuntajien pääosat

Eteen Asennustyyppi LV DB

Pole Line -laitteisto

Pylväsasennettu muuntaja

Sivukiinnitystyyppi LV DB

Tuotantovälineet

Folion kelauskone

Öljyntäyttöyksikkö

Muuntajauuni ja valuyksikkö

Muuntaja uuni

Testauskeskus

Muuntajat käsittelyssä

Muuntaja kuivumassa

Muuntaja käämityksessä 2

Muuntaja käämitystilassa

Transfromer on kokoonpanossa
