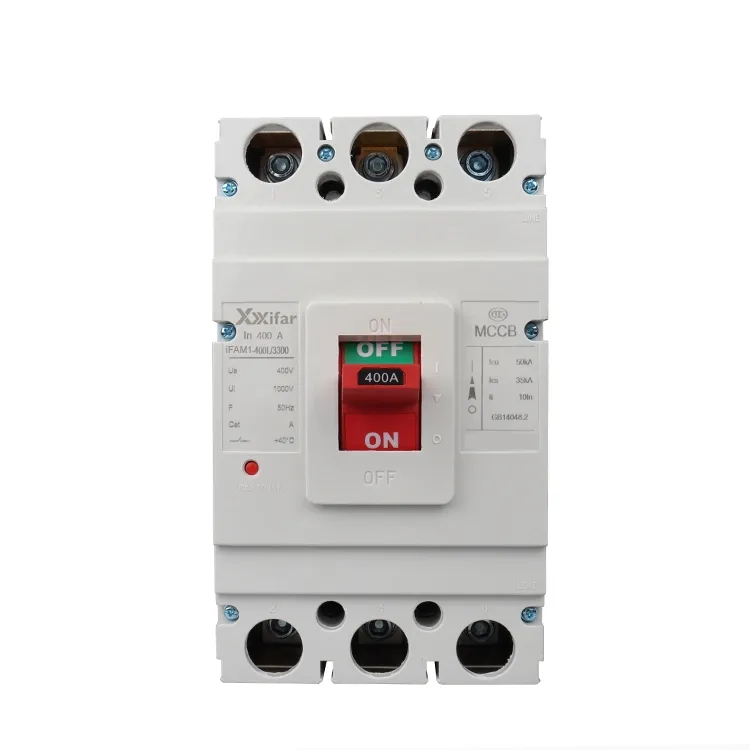

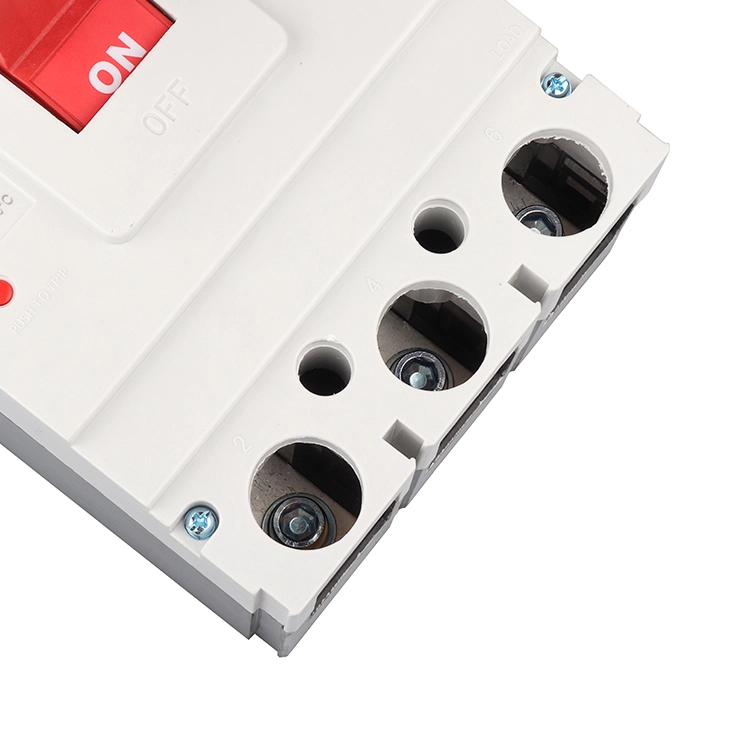

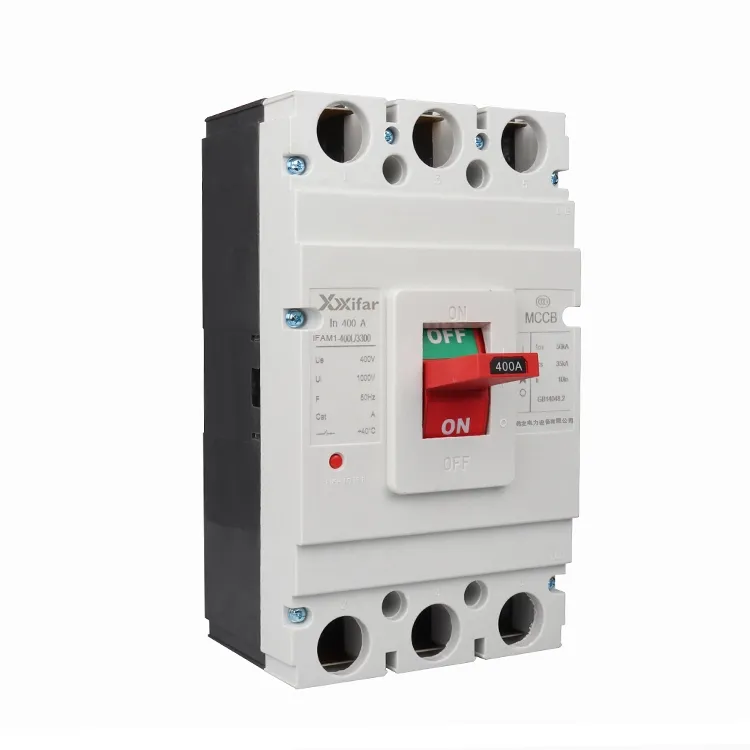

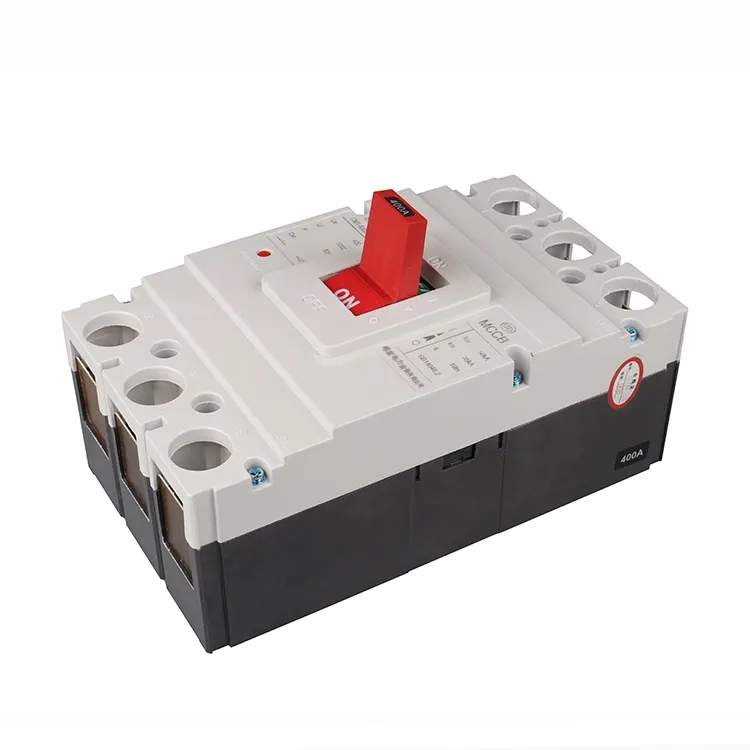

400a 3p Mccb mukana muotoiltu kotelokytkin

400a 3p mccb koteloitu valettu kotelokytkin on eräänlainen katkaisija, jossa on valettu eristävä kotelo ja ilmaeristys. Se asennetaan ja käytetään yleisesti pienjännitejakelujärjestelmissä katkaisemaan tai eristämään sekä normaalit virrat että vikavirrat nimellisalueella, mikä auttaa suojaamaan kaapeleita ja sähkölaitteita. Yleisiä laukaisumenetelmiä A 400a 3p mccb suljetulle valettu kotelokytkimelle ovat vain magneettiset, lämpömagneettiset ja elektroniset laukaisuyksiköt.

Vain magneettinen laukaisu toimii vain oikosulkuolosuhteissa. Toisin sanoen 400a 3p mccb:n koteloitu kotelokytkin laukeaa vain, kun tapahtuu vika, kuten oikosulku. Tätä tyyppiä käytetään usein lämmityspiireissä tai moottoripiireissä, joissa on jo erillinen ylikuormitussuoja.

Magneettiset lämpölaukaisuyksiköt reagoivat sekä oikosulkuihin että jatkuvaan ylivirtaan. Jos virta ylittää 400A tietyn ajan tai tapahtuu oikosulku, 400a 3p mccb:n koteloitu kotelokytkin laukeaa. Koska se yhdistää kaksi suojamekanismia, sitä kutsutaan joskus yhdistetyksi tai kaksoislaukaisuksi 400a 3p mccb suljetussa valettu kotelokytkimessä, jota käytetään yleisesti yleisessä virranjakelussa.

Elektroniset laukaisuyksiköt ovat edistyneempi ja kypsempi ratkaisu. Tämän tyypin avulla voidaan säätää parametreja, kuten magneettinen poiminta, lämpöasetukset ja laukaisuviive, mikä tekee 400a 3p mccb:n suljetusta valetusta kotelokytkimestä sopivan useimpiin sovelluksiin. Tämä joustavuus lisää kuitenkin yleensä korkeampia kustannuksia.

Näiden tyyppien lisäksi löytyy erityisesti moottorinsuojaukseen suunniteltuja koteloituja katkaisijoita. Tällaisissa sovelluksissa magneettilaukaisuasetus on tyypillisesti korkeampi, mikä on yli kymmenen kertaa nimellisvirta, joten valettu kotelon katkaisija kestää suuren käynnistysvirran moottorin käynnistyksen aikana ilman turhaa laukaisua ja tarjoaa silti suojan vikatilanteissa.

400a 3p mccb:n suljetun muottikotelon kytkimen parametri:

400a 3p mccb:n suljetun muotoillun kotelon kytkimen lisävarusteet

Lisävarusteet laajentavat ja täydentävät 400a 3p mccb:n suljetun kotelokytkimen perustoimintoja. Ne lisäävät ohjausvaihtoehtoja ja parantavat suojausominaisuuksia, jotta ne ovat olennainen osa laitetta. 400a 3p mccb:n suljetun muotoillun kotelokytkimen yleisiä lisävarusteita ovat apukoskettimet, hälytyskoskettimet, shunttilaukaisuyksiköt, alijännitelaukaisimet, moottoriohjaimet ja ulkoiset pyörivät kahvat.

1) Apukoskettimet

Apukoskettimia käytetään pääasiassa osoittamaan, onko 400a 3p mccb:n koteloitu kotelokytkin auki vai kiinni, mutta ne eivät näytä, onko vikalaukaisu tapahtunut. Ne on kytketty ohjauspiiriin. Valetuille katkaisimille, joiden runkokoko on 400 A ja enemmän, on saatavana konfiguraatioita kahdesta normaalisti avoimesta ja kahdesta normaalisti suljetusta koskettimesta, joiden lämpövirta on noin 6 A. 100 A:n runkokoko käyttää tyypillisesti yhtä katkonvaihtokosketinta, kun taas 225A ja 250A ja siltakosketinrakenne, jonka tavanomainen lämpövirta on noin 3A.

2) Hälytysyhteystiedot

Hälytyskoskettimet on suunniteltu ilmoittamaan, kun 400a 3p mccb:n koteloitu kotelokytkin laukeaa automaattisesti vikojen, kuten ylikuormituksen, oikosulun tai alijännitteen vuoksi. Niiden käyttövirta on yleensä AC 380 V 0,3 A tai DC 220 V 0,15 A, mutta se ei yleensä ylitä 1 A. Lämpövirta on kuitenkin tyypillisesti alueella 1 - 2,5 A.

3) Shunttilaukaisuyksikkö

Shunttilaukaisuyksikkö mahdollistaa 400a 3p mccb:n suljetun valettu kotelon kytkimen avauksen etänä. Sen käyttöjännite voi olla riippumaton pääpiirin jännitteestä. Se on tarkoitettu lyhytaikaiseen käyttöön, ja kelan jännitteensyöttöaika ei normaalisti saisi ylittää yhtä sekuntia, muuten kela voi vaurioitua.

Kelan palamisen estämiseksi mikrokytkin on kytketty sarjaan shuntin laukaisukelan kanssa. Kun kela saa jännitteen, ankkuri vetää puoleensa, mikä saa mikrokytkimen muuttumaan normaalisti suljetusta normaalisti avoimeen tilaan. Tämä katkaisee ohjauspiirin, joten vaikka painiketta pidetään painettuna, kela ei jää jännitteiseksi. Tämä muotoilu suojaa patteria tehokkaasti ylikuumenemiselta. Kun 400a 3p mccb -koteloitu kotelon kytkin nollataan ja suljetaan uudelleen, mikrokytkin palaa normaalisti suljettuun asentoonsa. Shunttilaukaisuyksiköitä on saatavana eri ohjausjännitteillä ja -taajuuksilla eri sovelluksiin.

4) Under Voltage Release

Alijännitteen vapautusta käytetään suojaamaan piirejä ja teholaitteita pienjänniteolosuhteilta. Sen käämi on kytketty valetun kotelon katkaisijan syöttöpuolelle, ja katkaisija voidaan sulkea vain, kun käämiin on kytketty virta. Jos jännite on liian alhainen, 400a 3p mccb:n koteloitua kotelon kytkintä ei voida sulkea. On tärkeää varmistaa, että järjestelmän jännite vastaa alijännitteen vapautuksen nimellisjännitettä. Toiminta-alue on tyypillisesti välillä 70 % - 35 % nimellisjännitteestä. Näitä laitteita on saatavana myös eri jännitteillä ja taajuuksilla eri sovelluksiin.

5) Moottorin käyttömekanismi

Moottorioperaattoreita käytetään automaattiseen ja etäsulkemiseen ja katkaisijoiden avaamiseen. On olemassa kahta päätyyppiä, jotka ovat moottorikäyttöiset ja sähkömagneettiset. Moottorikäyttöisiä mekanismeja käytetään yleensä valettuihin koteloituihin MCCB-katkaisimiin, joiden runkokoko on vähintään 400 A, kun taas sähkömagneettiset ohjaimet sopivat paremmin MCCB:ille, joiden teho on 225 A ja vähemmän.
