Nimellinen kehysvirta |
1600 |
|
Puolan lukumäärä |
3 napainen; 3P; 3 vaihe |
|
Nimelliskäyttövirta |
1000A; 1250A; 1600A |
|
Taajuus |
60 Hz tai 50 Hz |
|
Äärimmäinen oikosulun katkaisukapasiteetti |
50 kA / 70 kA |
|
Palvelun oikosulkukapasiteetti |
35 kA / 50 kA |
|
Nimelliskäyttöjännite |
400 V; 690 V |
|
Nimelliseristysjännite |
800V; 1000 V |
|
Mekaaninen käyttöikä |
10 000 kertaa |
|
Sähkökäyttöinen käyttöikä |
2000 kertaa |
|
Kaaren etäisyys |
≤100 mm |
| Tuotetila | napa | Ulottuvuus | |||||||
| L | L1 | L2 | W | W1 | W2 | H | H1 | ||
| M1-63L | 2 | 136 | 85 | 117 | 55 | 14 | 25 | 89 | 65 |
| 3 | 136 | 85 | 117 | 78 | 14 | 25 | 89 | 65 | |
| 4 | 136 | 86 | 117 | 102 | 14 | 25 | 89 | 65 | |
| M1-63M | 3 | 136 | 85 | 117 | 78 | 14 | 25 | 98 | 74 |
| 4 | 136 | 86 | 117 | 102 | 14 | 25 | 98 | 74 | |
| M1-125L | 2 | 150 | 88.5 | 133.5 | 63 | 18 | 30.5 | 88.5 | 62 |
| 3 | 150 | 88.5 | 133.5 | 92 | 18 | 30.5 | 88.5 | 62 | |
| 4 | 150 | 88.5 | 133.5 | 122 | 18 | 30.5 | 88.5 | 62 | |
| M1-125M | 3 | 150 | 88.5 | 133.5 | 92 | 17 | 30.5 | 105 | 79 |
| 4 | 150 | 88.5 | 133.5 | 122 | 17 | 30.5 | 105 | 79 | |
| M1-250L | 2 | 165 | 102 | 144 | 74 | 23 | 35.5 | 110 | 81 |
| 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 110 | 81 | |
| 4 | 165 | 102 | 144 | 142 | 23 | 35.5 | 110 | 81 | |
| M1-250M | 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 126 | 99 |
| 4 | 165 | 102 | 144 | 142 | 23 | 35.5 | 126 | 99 | |
| M1-400 | 3 | 257 | 174 | 225 | 150 | 30 | 48 | 153 | 98 |
| 4 | 257 | 174 | 225 | 198 | 30 | 48 | 153 | 98 | |
| M1-630 | 3 | 270 | 185 | 237 | 180 | 44 | 58 | 160 | 104 |
| 4 | 270 | 185 | 237 | 240 | 44 | 58 | 160 | 104 | |
| M1-800 | 3 | 280 | 205 | 243 | 210 | 46 | 70.5 | 155 | 110 |
| 4 | 280 | 205 | 243 | 280 | 46 | 70.5 | 155 | 110 | |
| M1-1250 | 3 | 470 | 265 | 330 | 210 | 46 | 70 | 191 | 137 |
| 4 | 470 | 265 | 330 | 280 | 46 | 70 | 191 | 137 | |
| M1-1600 | 3 | 470 | 265 | 330 | 280 | 46 | 70 | 191 | 137 |

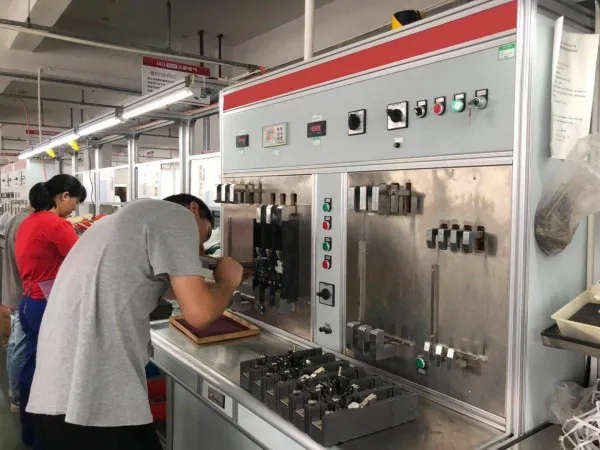

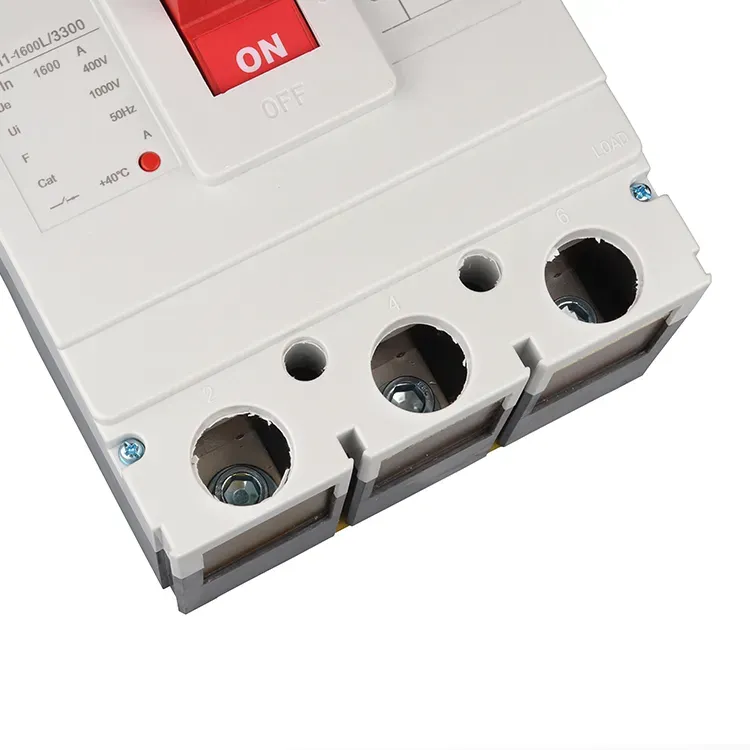

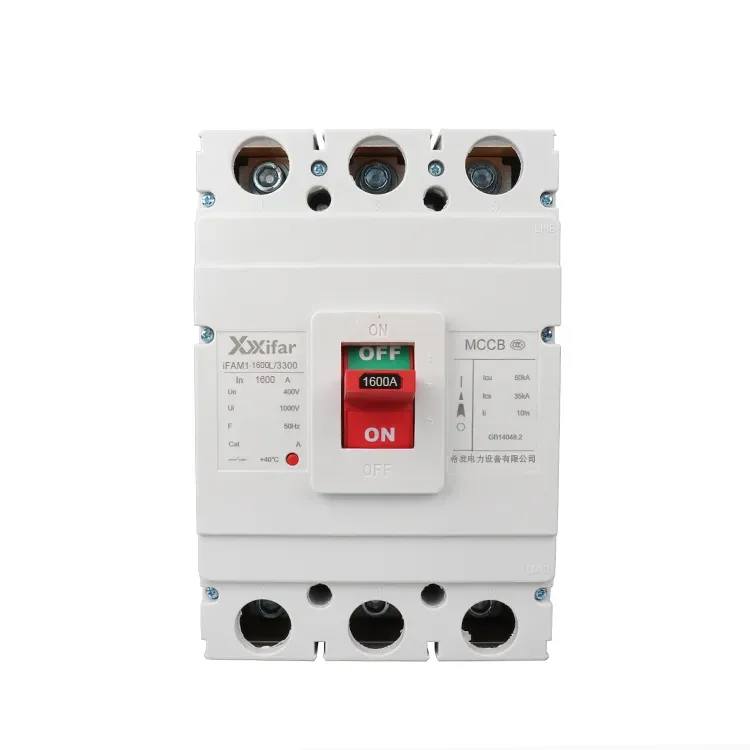

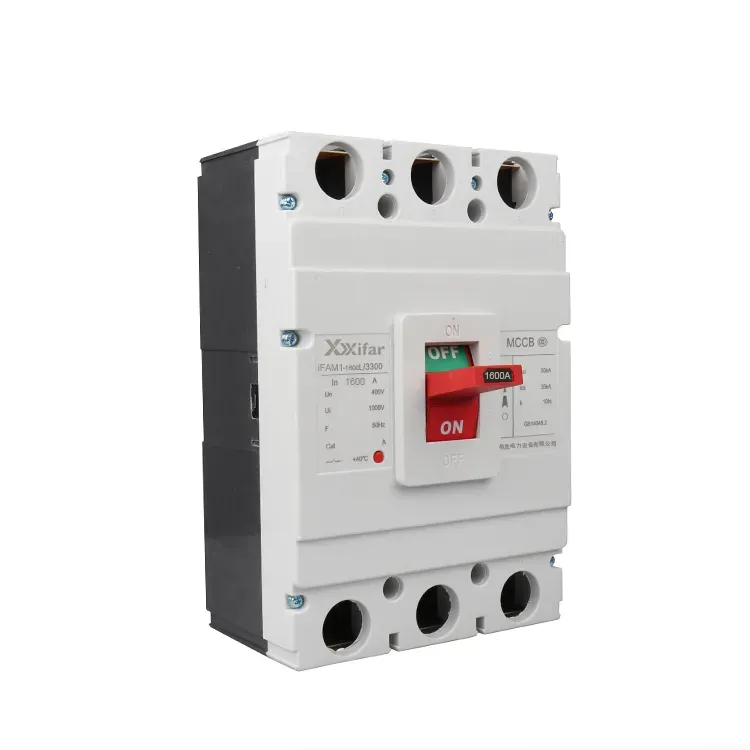

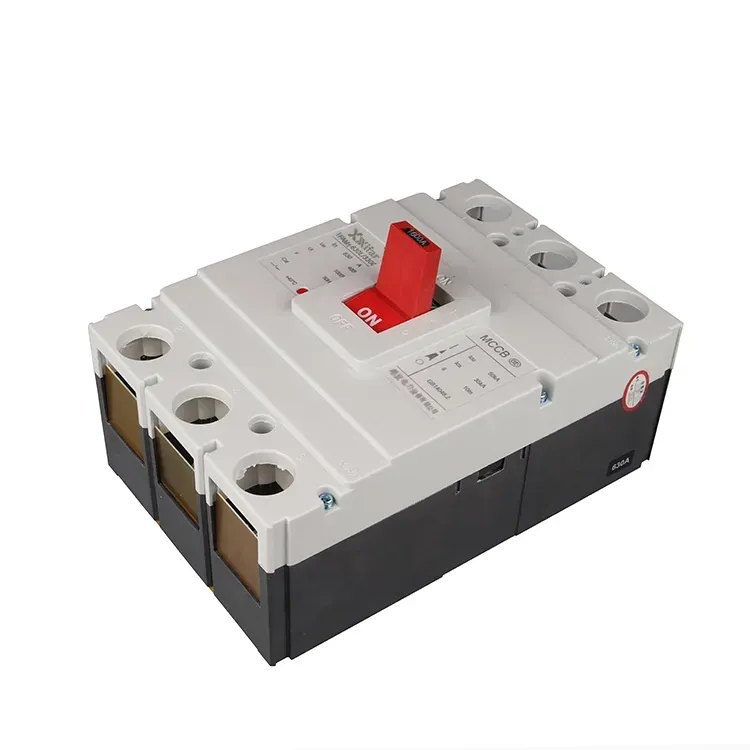

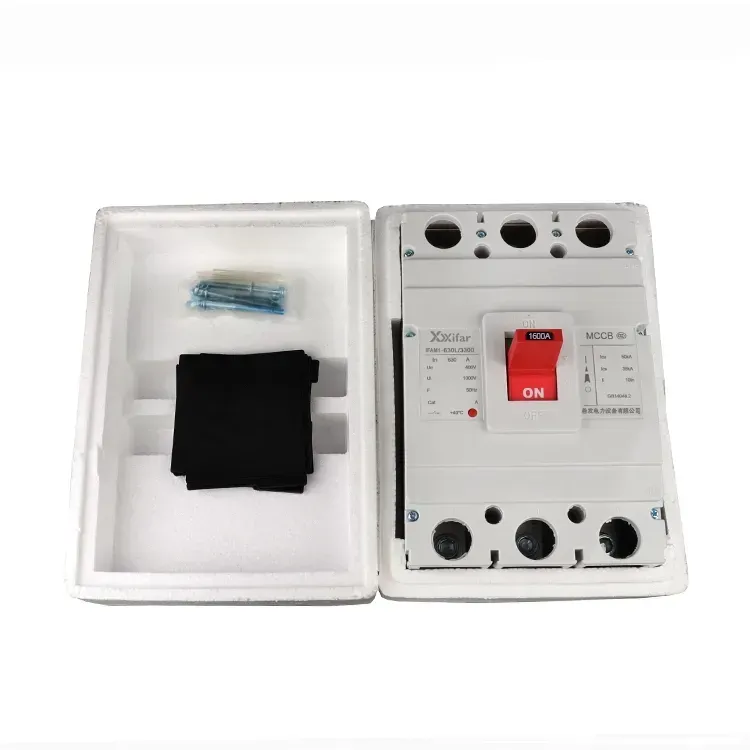

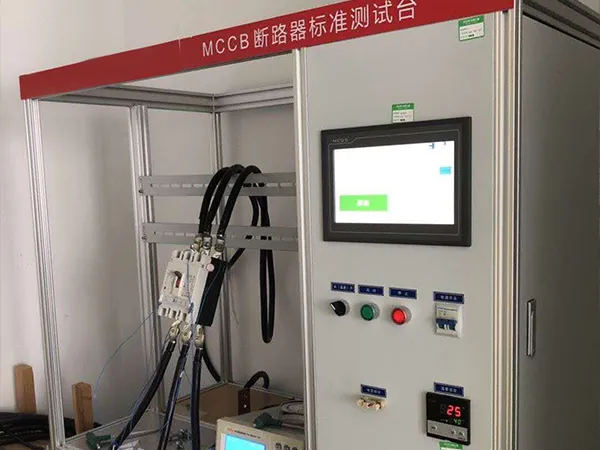

1600 ampeerin 3-napainen valettu katkaisija MCCB, jossa on apukoskettimet, on suunniteltu katkaisemaan automaattisesti virta matalajännitteisessä jakelujärjestelmässä. Kun ylikuormitus tai oikosulku tapahtuu, se laukeaa ja katkaisee virtalähteen.
1 600 ampeerin 3-napaisessa apukoskettimilla varustetussa mccb:ssä käytetään valettua eristävää koteloa jännitteellisten johtimien erottamiseen maadoitetuista metalliosista. Laitteen sisällä suojaus saavutetaan pääasiassa lämpö- ja magneettisilla mekanismeilla. Ylikuormitusolosuhteissa bimetallielementti lämpöyksikössä lämpenee ja taipuu, kun virta ylittää nimellisrajan. Tämä liike laukaisee laukaisumekanismin, joka saa 1600 ampeerin 3-napaisen mccb:n apukoskettimella kahvan siirtymään pois päältä -asentoon ja katkaisemaan piirin. Oikosulkuja varten äkillinen virtapiippu luo vahvan magneettikentän apukoskettimilla varustetun 1600 ampeerin 3-napaisen mccb:n kelaan. Kun sähkömagneettinen voima voittaa sydämen jousivoiman, liikkuva ydin vedetään sisään, ohjaa laukaisutankoa ja avaa välittömästi katkaisijan, mikä tarjoaa oikosulkusuojauksen.
Laajemmassa merkityksessä ilmaeristetyt katkaisijat sisältävät ilmakatkaisijat ACB:t, valetut katkaisijat MCCB:t ja minikatkaisijat MCB:t. Valetut kotelokatkaisijat MCCB:t on tyypillisesti varustettu kolmella liittimellä kolmivaiheiselle teholle, jonka käyttöjännite on noin 380 V, joten ne sopivat teollisuusjakelujärjestelmiin ja moottorinsuojauksiin, joiden käyttövirta on suurempi kuin kotitalouden tarve, kuten 1600 ampeerin 3-napainen mccb apukoskettimilla. Pienoiskatkaisijat sitä vastoin on yleensä suunniteltu yksivaiheteholle, jonka käyttöjännite on noin 220 V ja käyttövirta suhteellisesti pienempi kuin apukoskettimilla varustettu 3-napainen koteloitu katkaisija MCCB. Pienoiskatkaisijoita käytetään rakennusten päätejakelujärjestelmissä. Tästä syystä tavanomaisia 1600 ampeerin 3-napaisia MCCB-virtakatkaisijoita ei ole tarkoitettu tyypilliseen asuinkäyttöön.
