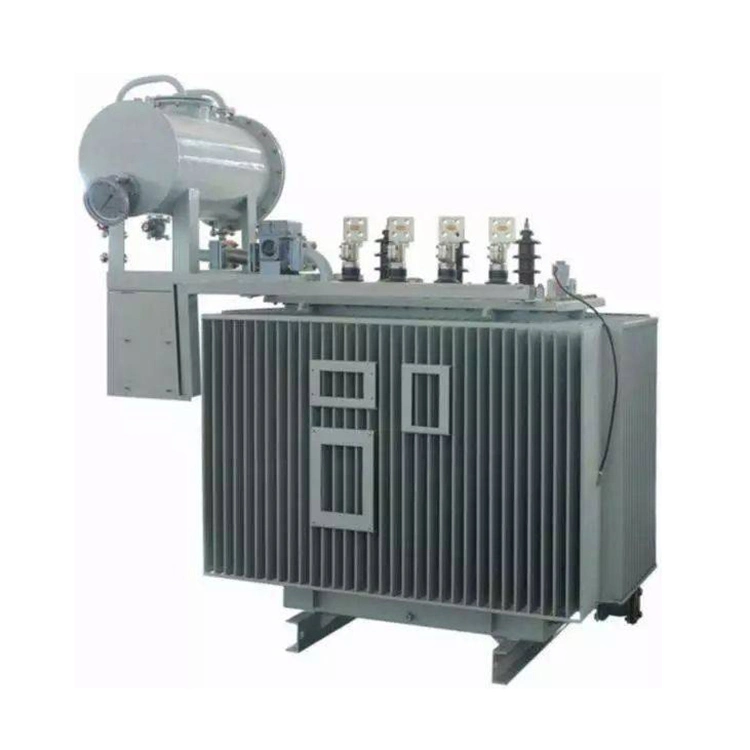

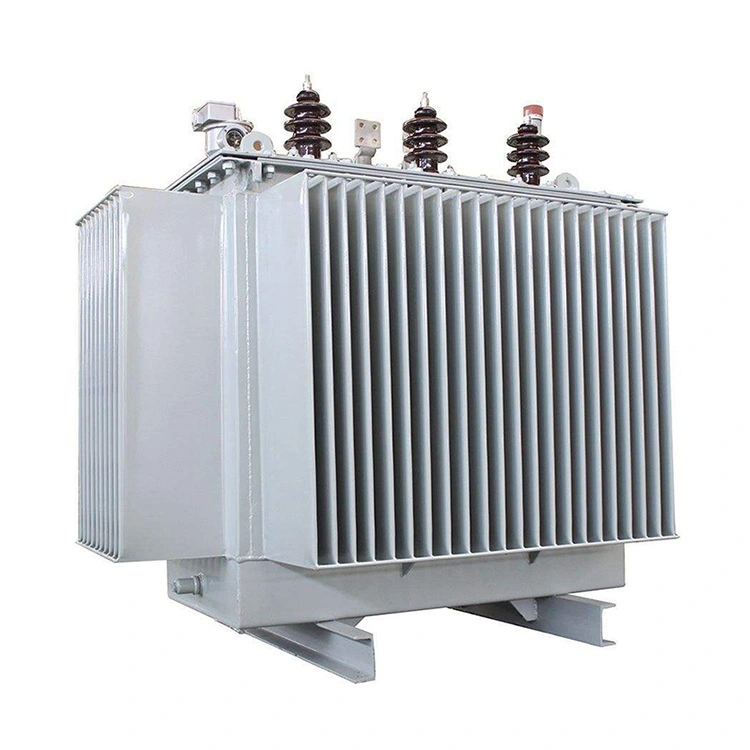

35kv 1250 kva rautasydäminen öljyupotettu muuntaja

Tuotteen vahvuus:

1) 35kv 1250 kva rautasydämien öljyupotettujen muuntajien ominaisuudet

Verrattuna epoksihartsikuivaan muuntajiin, 35kv 1250kva rautasydämellä öljyupotetut muuntajat tarjoavat tehokkaamman lämmönpoiston. Muuntajaöljy kiertää luonnollisesti säiliön sisällä, mikä mahdollistaa lämmön siirtymisen tasaisesti koko käämitys- ja sydänrakenteessa. Sitä vastoin 1250kva:n kuivatyyppiset muuntajat käyttävät pääasiassa ilmajäähdytystä ja kiinteitä eristemateriaaleja, joilla on yleensä alhaisempi lämmönjohtavuus ja vähemmän tehokas lämmönsiirtokyky.

35kv 1250kva kuivatyyppisten muuntajien lämpötilan valvonta riippuu antureista, jotka on upotettu kiinteisiin paikkoihin muuntajan runkoon. Koska mittauspisteet ovat rajalliset, valvottu lämpötila heijastaa vain tiettyjen paikkojen tilaa eikä yleistä keskimääräistä käyttölämpötilaa. Tapauksissa, joissa tapahtuu paikallista ylikuumenemista, näytetty arvo ei välttämättä vastaa tarkasti 35kv 1250kva kuivatyyppisen muuntajan todellista lämpötilaa. 35kv 1250kva rautasydämiset öljyupotetut muuntajat hyötyvät kuitenkin eristävän öljyn kierrosta, joka jakaa lämpöä tasaisemmin. Seurauksena on, että valvottu lämpötila on yleensä lähempänä 35kv 1250kva rautasydämen öljyupotetun muuntajan keskimääräistä sisälämpötilaa.

Toinen tärkeä etu 35kv 1250kva rautasydämissä öljyupotetuissa muuntajissa hyötyy eristysjärjestelmän hyödynnettävyydestä, jossa muuntajaöljy voidaan suodattaa, puhdistaa ja regeneroida kulumisen jälkeen, mikä auttaa pidentämään käyttöikää ja ylläpitämään eristyksen suorituskykyä. Vertailun vuoksi, 35kv 1250kva kuivatyyppisillä muuntajilla, jotka käyttävät epoksihartsivalueristystä, on kiinteä kapseloitu rakenne. Kun eristemateriaali ikääntyy, halkeilee tai lämpövaurioita, heikkeneminen on peruuttamatonta. Eristysjärjestelmässä ilmenevät viat johtavat usein koko muuntajan pysyvään vaurioitumiseen.

Valmistuksen näkökulmasta 35kv 1250kva kuivatyyppiset muuntajat sisältävät suhteellisen monimutkaisia ​​tuotantoprosesseja, ja niiden kokonaiskustannukset ovat yleensä korkeammat kuin 35kv 1250kva rautasydämillä öljyupotetut muuntajat. Lisäksi kun 35 kv:n 1 250 kva:n rautaytimellä upotetut öljymuuntajat saavuttavat käyttöikänsä lopussa, monet niiden materiaalit, kuten kupari, teräs ja muuntajaöljy, voidaan kierrättää ja käyttää uudelleen. 35kv 1250kva kuivatyyppisillä muuntajilla, erityisesti epoksihartsivalutyypeillä, on rajoitetumpi kierrätyspotentiaali, koska hartsieristystä on vaikea erottaa ja käsitellä.

2) 35kv 1250kva kuivatyyppisten muuntajien ominaisuudet

35kv 1250kva kuivatyyppisiä muuntajia käytetään laajalti, koska ne toimivat ilman eristeöljyä, mikä vähentää merkittävästi paloriskejä ja alentaa rakennusten palosuojausvaatimuksia. Tietyissä erityisissä ympäristöissä, kuten korkeissa rakennuksissa, maanalaisissa tiloissa, kaupallisissa komplekseissa, sairaaloissa ja muissa paikoissa, joissa on tiukat paloturvallisuusmääräykset, 35kv 1250kva kuivatyyppiset muuntajat ovat usein suositeltu tai pakollinen valinta.

35kv 1250kva epoksihartsivalettu kuivatyyppinen muuntaja on voittanut monet aikaisempiin eristysmateriaaleihin liittyvät rajoitukset, joihin kuuluu alhainen lämpövastus ja herkkyys ikääntymiselle tai halkeilulle. Eristystekniikan jatkuvan kehityksen myötä jotkin 35kv 1250kva epoksihartsivaletut kuivatyyppiset muuntajat voivat nyt saavuttaa H-luokan lämmönkestävyystasot, mikä tarjoaa erinomaisen lämpösuorituskyvyn vaativissa käyttöolosuhteissa.

Verrattuna perinteisiin 35kv 1250kva rautasydämisiin öljyupotettuihin muuntajiin, kuivatyyppisillä muuntajilla on myös useita toiminnallisia etuja, kuten öljyvuotojen kestävyys, parempi paloteho, pienemmät huoltovaatimukset, parempi pölynkestävyys ja hyvä kosteudensieto. Lisäksi 35kv 1250kva kuivatyyppisillä muuntajilla on tyypillisesti suhteellisen alhainen osapurkaus toiminnan aikana.

Rakenteellisesti 35kv 1250kva epoksihartsivaletut kuivatyyppiset muuntajat koostuvat pääasiassa laminoidusta piiteräsytimestä ja epoksihartsivaletuista käämeistä. Korkea- ja matalajännitekäämien väliin asennetaan eristyssylinterit sähköeristyksen vahvistamiseksi. Käämikokoonpano on mekaanisesti tuettu ja kiinnitetty välikkeillä ja kiinnityskomponenteilla, jotka on suunniteltu löystymisenestoominaisuuksilla, mikä varmistaa luotettavan pitkäaikaisen toiminnan tärinä- ja lämpösykliolosuhteissa.

Tekniset tiedot:
