400v 800a valettu eristetty kotelovirtakatkaisija

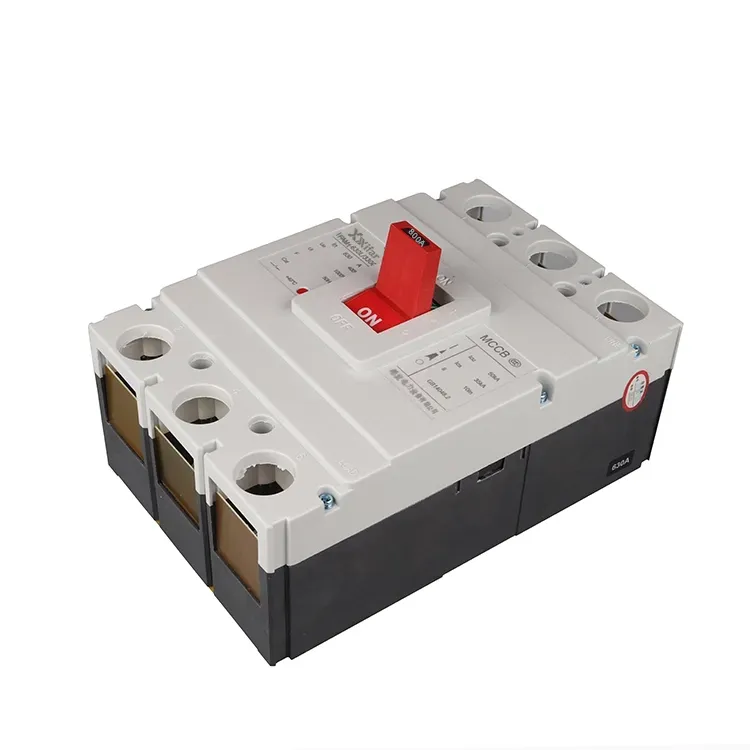

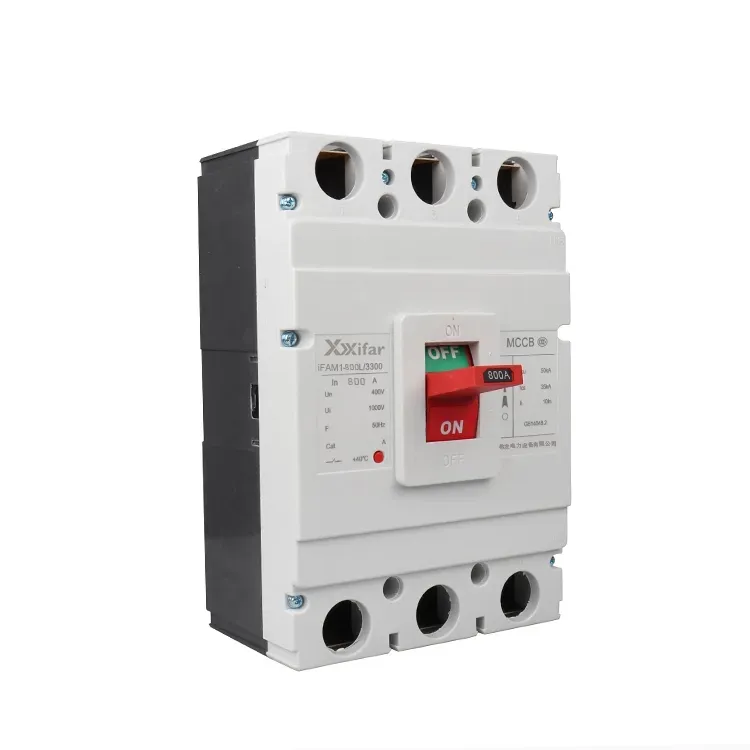

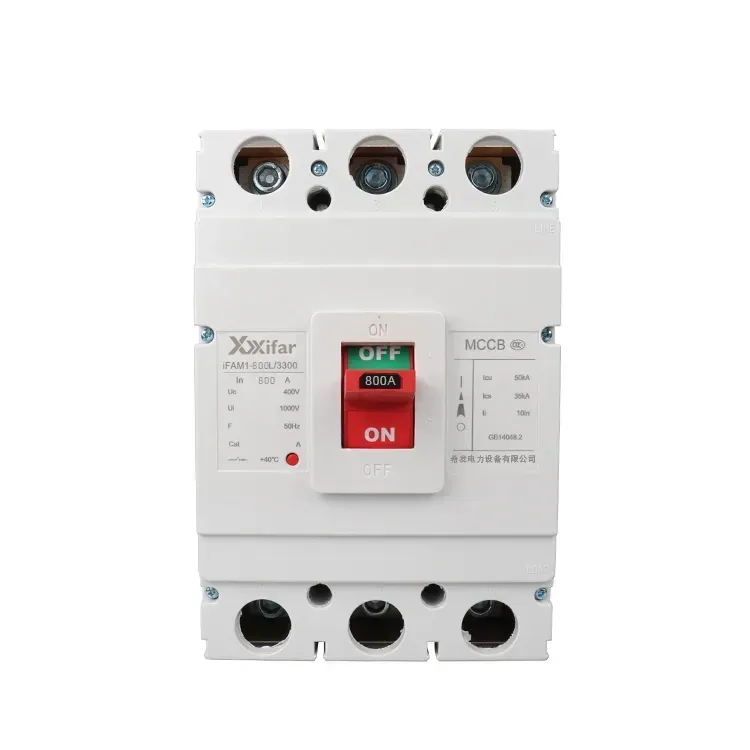

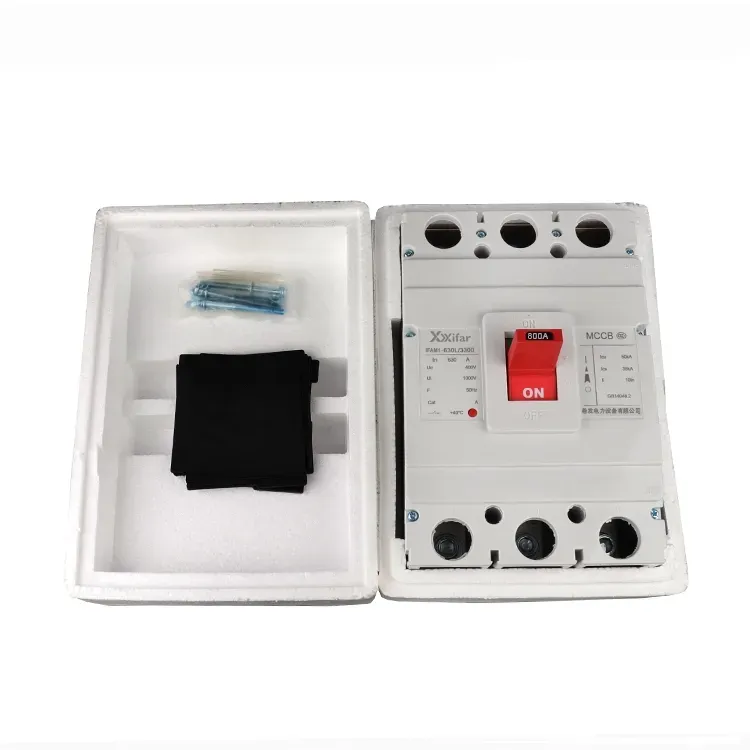

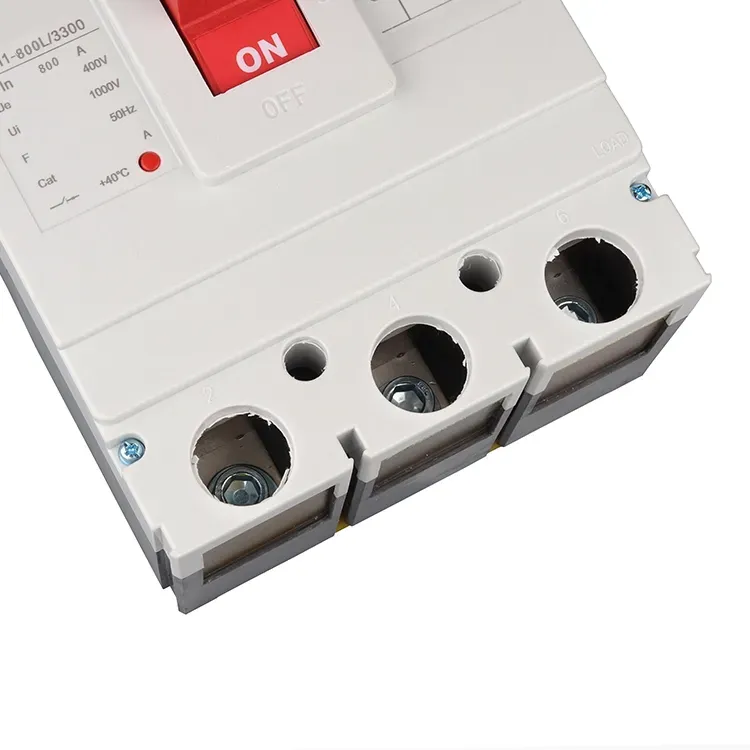

Valettu 400v 800a eristetty katkaisija MCCB on eräänlainen pienjännitekatkaisin, jossa on muotoiltu eristävä kotelo, jossa on ilmaeristys. Sitä käytetään laajalti sähkönjakelujärjestelmissä normaalien virtojen ja vikavirtojen katkaisemiseen tai eristämiseen nimellisalueella, mikä varmistaa sähkölinjojen ja -laitteiden turvallisuuden. 400v 800a:n eristetyssä kotelossa olevan katkaisijan sisäinen rakenne sisältää tyypillisesti liikkuvat ja kiinteät koskettimet, käyttömekanismin ja laukaisuyksiköt, kuten lämpö- ja magneettiset laukaisut. Nämä komponentit mahdollistavat 400v 800a:n eristetyn suojakotelon katkaisijan, joka tarjoaa sekä pitkän viiveen että välittömän suojan. 400v 800a eristetyssä kotelossa valettu katkaisijan säännölliset laukaisutyypit sisältävät vain magneettiset, lämpömagneettiset ja elektroniset laukaisut.

Valetun eristetyn kotelon katkaisijan määritelmä

Valettu 400v 800a eristetyllä kotelolla varustettu katkaisija MCCB on sijoitettu kapasiteetin ja sovelluksen osalta pienoiskuvien, joita kutsutaan myös MCB:iksi, ja ilmakatkaisijoiden väliin, joita kutsutaan ACB:iksi. 400 V:n eristetyssä kotelossa oleva katkaisija kattaa yleensä virta-alueen 10A - 1600A. Valettuun koteloon suljetuilla lämpömagneettisilla tai elektronisilla laukaisuyksiköillä se soveltuu suojaamaan ja ohjaamaan pienjännitejakelujärjestelmän eri tasoilla.

Valettu eristetty kotelo katkaisija Toiminta ja ominaisuudet

Magneettisissa lämpölaukaisuyksiköissä yhdistyvät bimetallielementti ylikuormitussuojaa varten ja magneettinen mekanismi oikosulkusuojaukseen. Elektroniset laukaisuyksiköt puolestaan ​​mahdollistavat tarkemman suoja-asetusten säätämisen, tyypillisesti 10–20 % toleranssialueella. Ne ovat erityisen hyödyllisiä moottoripiireissä, joissa 400v 800a:n eristetyssä kotelossa olevan katkaisijan MCCB:n täytyy kulkea korkeiden sysäysvirtojen läpi, jolloin magneettiset poimintatasot asetetaan usein yli kymmenen kertaa nimellisvirran.

Valettu eristetty kotelo katkaisija Sovellukset

Valettu 400v 800a eristetyssä kotelossa olevaa katkaisijaa voidaan käyttää syöttöinä ensiö-, toisio- tai tertiäärisessä jakelujärjestelmässä, ja ne soveltuvat myös tulokatkaisijiksi toisio- ja tertiääritasoilla. Niiden lopullinen oikosulkukapasiteetti, joka vaihtelee yleensä välillä 36 kA - 120 kA, on huomattavasti suurempi kuin minikatkaisijoiden, jotka ovat tyypillisesti 6 kA ja 10 kA välillä.

Valettu eristetty kotelo katkaisija valintaa koskevia huomioita

Keskeisiä tekijöitä MCCB:n valinnassa ovat kehyksen koko ja nimellisvirta, kuten 100A tai 250A, laukaisuyksikön asetukset, kuten Ir = 1.2In tai 5In, katkaisukyky ja vaaditut laukaisukäyrän ominaisuudet, kuten pitkä- ja lyhytaikaviivetoiminnot.

Valettu eristetty katkaisija Tekninen vertailu

Lämpömagneettiset 400v 800a eristetyt katkaisijat ovat rakenteeltaan suhteellisen yksinkertaisia, mutta tarkkoja pienempiä, toleranssit noin ±20 %. Elektroniset laukaisuyksiköt, jotka perustuvat usein Rogowski-kelan tunnistukseen, tarjoavat paremman tarkkuuden ja lämpötilan kompensoinnin, mikä tekee 400v 800a:n eristetyistä katkaisijasta paremmin kriittisiin piireihin tai sovelluksiin, jotka vaativat valikoivaa koordinointia.

400v 800a valettu eristetty kotelo katkaisijan parametri:
