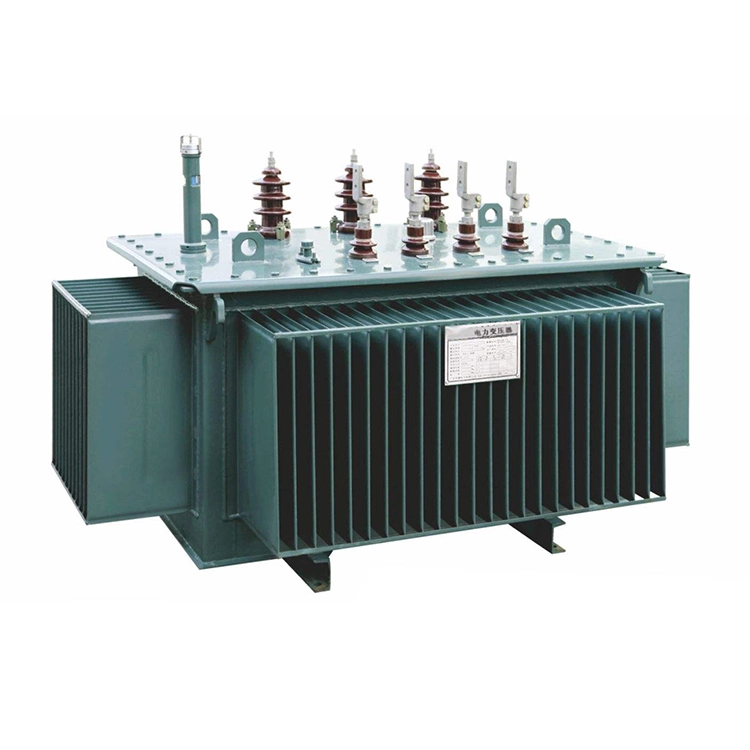

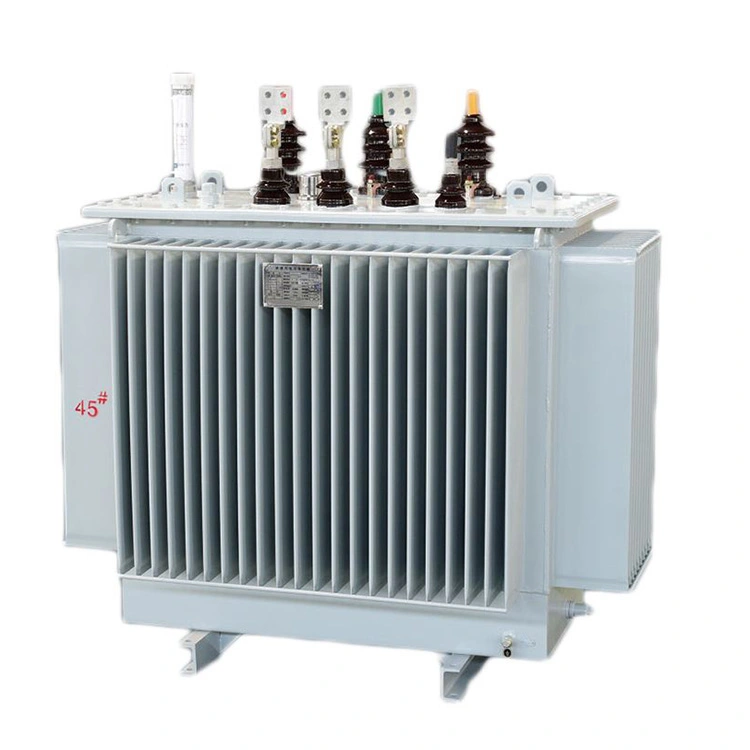

400v - 11kv Step Up Pole Transformer 500kva

400–11kv:n 500kva-napamuuntajan kotelo on valmistettu korkealaatuisesta kylmävalssatusta teräksestä tai ruostumattomasta teräksestä. Keskeiset osat hitsataan automaattisesti edistyneillä laitteilla ja tarkastetaan sitten lasertekniikalla varmistaakseen tiiviin hitsauksen ja eliminoidakseen öljyvuodon riskin. Tiukan kuumasinkityskäsittelyn jälkeen pinnoitteella on vahva korroosionkestävyys ja se voi tehokkaasti suojata tuulen ja sateen eroosiolta, suolasumulta ja teollisuuden saasteilta. Sen täysin tiivis rakenne eristää 500kva 400v – 11kv tehostetun napamuuntajan sydämen kokonaan ulkoilmasta. Tämä ei ainoastaan ​​mahdollista huoltovapaata toimintaa, vaan myös viivästyttää merkittävästi eristemateriaalien ikääntymistä.

Käyttämällä kuparifoliota pienjännitekäämien kelaamiseen ja erittäin tarkasti laminoitua rautasydänrakennetta, 500kva 400v–11kv nostonapamuuntajan käämit on suunniteltu erittäin tukeviksi, ja ne kestävät tehokkaasti valtavia säteittäisiä ja aksiaalisia sähködynaamisia voimia, jotka syntyvät oikosulkujen aikana. Tämä 500 kva:n 400–11 kv:n napamuuntaja käy läpi tiukat oikosulkutestit kansainvälisten standardien, kuten IEEE:n, mukaisesti. Voimme toimittaa vastaavat testiraportit osoittaaksemme tuotteemme toimintakyvyn äärimmäisissä olosuhteissa.

Tekninen parametri:

K: Kun 400 V:n pienjännitevirtalähdettä nostetaan 11 kV:iin verkkoliitäntää tai pitkän matkan siirtoa varten, valitaan 400 V:stä 11 kV:iin tehostettu napamuuntaja 500 kva. Mitä teknisiä tekijöitä on otettava huomioon, kuten jännitteen säätöalue, kytkentäryhmä, impedanssijännite, eristystaso?

V: 400–11kv:n 500kva-napamuuntajalle tärkeimmät tekniset tekijät ovat seuraavat: Suositeltu jännitteen säätelyalue ei ole kuormitusjännitteen säätö ±2 × 2,5 % korkeajännitepuolella pienjännitepuolen jännitteenvaihteluiden kompensoimiseksi. Kytkentäryhmäksi tulee valita Dyn11, jossa käytetään kolmiokäämiä yliaaltojen vaimentamiseen ja tähtikäämiä nollapisteen maadoittamiseksi. Impedanssijännitestandardi on 4%, mikä voi tasapainottaa jännitehäviön ja vikavirran. Eristystason suhteen korkeajännitepuolen on täytettävä 35 kV normaalitaajuudella ja 75 kV salamaimpulssilla. Ulkona käytettävän ryömintäetäisyyden tulee olla vähintään 275 mm, jotta varmistetaan turvallinen käyttö saastuneissa ja salamaniskuissa ympäristöissä.

Pylväsasennettujen muuntajien pääosat

Eteen Asennustyyppi LV DB

Pole Line -laitteisto

Pylväsasennettu muuntaja

Sivukiinnitystyyppi LV DB

Tuotantovälineet

Folion kelauskone

Öljyntäyttöyksikkö

Muuntajauuni ja valuyksikkö

Muuntaja uuni

Testauskeskus

Muuntajat käsittelyssä

Muuntaja kuivumassa

Muuntaja käämityksessä 2

Muuntaja käämitystilassa

Transfromer on kokoonpanossa
