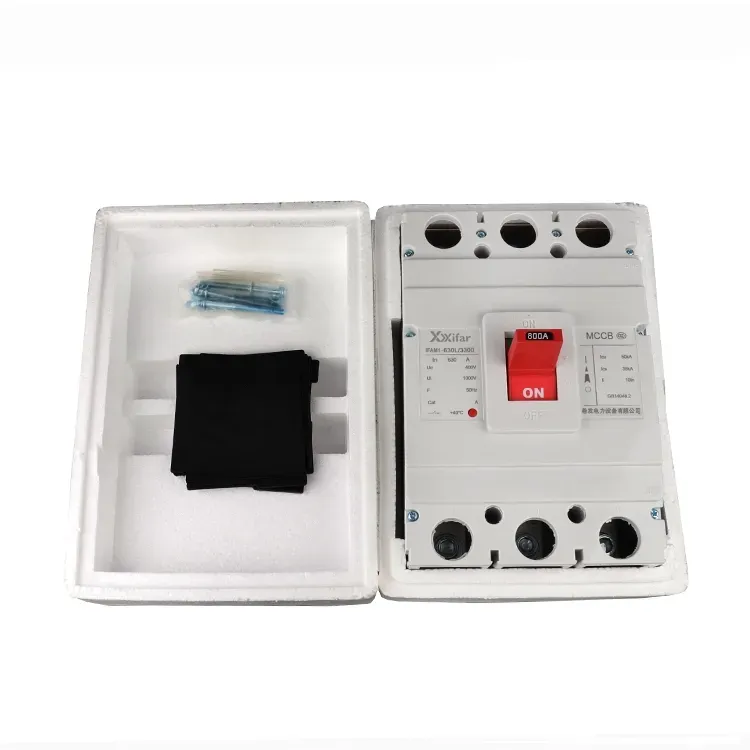

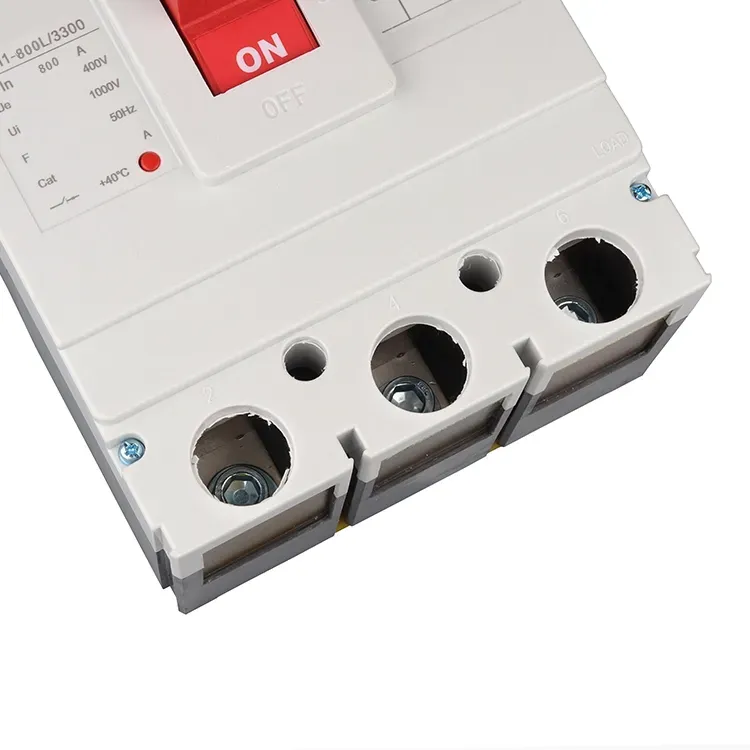

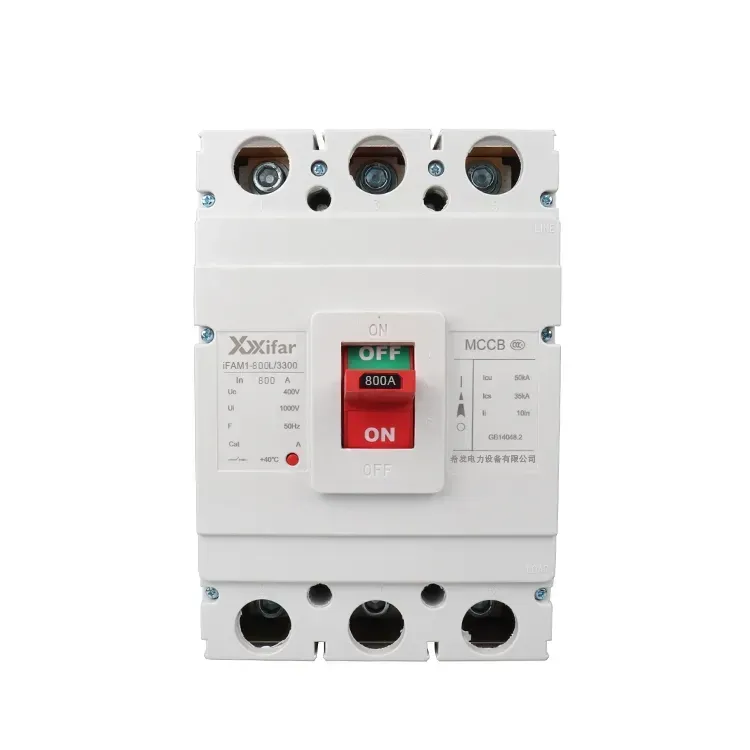

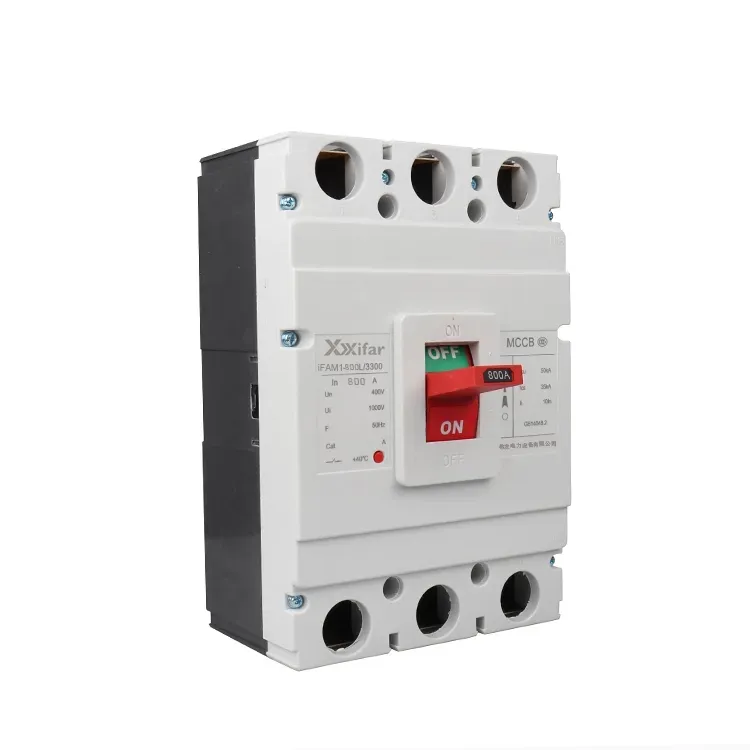

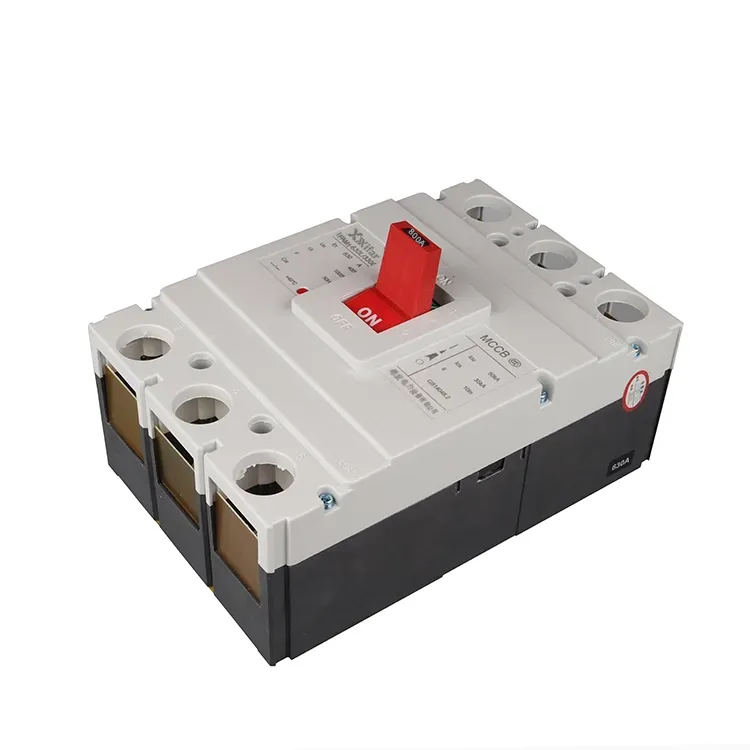

800 ampeerin 4-napainen Electric Mccb Molded Case Circuit Breake

800 ampeerin 4-napainen sähköinen mccb-koteloitu katkaisija voisi varustaa lämpömagneettisen laukaisuyksikön tai elektronisen laukaisuyksikön asiakkaan erilaisiin tarpeisiin. Laajennusyksikkö, kuten alijännitteen laukaisukela, vikavirtasuoja ja moottorinsuojayksikkö, mahdollistaa 800 ampeerin 4-napaisen sähköisen mccb:n koteloitu katkaisijan, joka tuottaa enemmän toimintoja sovellusten tarpeisiin. Käyttöönottosuojaustoiminto on esitetty alla.

Magneettisten lämpölaukaisuyksiköiden suojaustoiminnot:

1. Ylikuormitussuoja:

Kun piirin virta ylittää nimellisarvon, 800 ampeerin 4-napaisen sähköisen mccb-muovatun katkaisijan bimetallinauha kuumenee ja taipuu, mikä aktivoi laukaisumekanismin. Laukaisuaika on kääntäen verrannollinen virran neliöön.

2. Oikosulkusuojaus:

Oikosulun sattuessa suuri vikavirta kehittää sähkömagneettista voimaa, joka saa laukaisumekanismin toimimaan lähes välittömästi.

Täten lämpömagneettiset 800A 4-napaiset MCCB:t tarjoavat tyypillisesti kaksivaiheisen suojan, joka on pitkäaikainen suojaus ja välitön suojaus. Sitä kutsutaan myös ei-selektiiviseksi tyypiksi.

Elektronisten laukaisuyksiköiden suojaustoiminnot

1. Ylikuormitussuoja:

Mikroprosessori 800 ampeerin 4-napaisessa sähköisessä mccb-kotelossa valettu katkaisija valvoo ja laskee jatkuvasti piirin virtaa tarjotakseen tarkan suojan.

2. Oikosulkusuojaus:

Esiasetettu viive 800 ampeerin 4-napaisessa sähköisessä mccb-kotelossa valettu katkaisijassa käytetään oikosulkuolosuhteissa selektiivisyyden saavuttamiseksi.

3. Oikosulkusuojaus:

Vakavissa vikatilanteissa 800 ampeerin 4-napainen sähköinen mccb:n valettu katkaisija laukeaa viipymättä ja eristää piirin.

4. Maasulkusuojaus:

Se on suunniteltu havaitsemaan ja katkaisemaan maasulkuvirrat 800 ampeerin 4-napaisessa sähköisessä mccb-koteloidussa katkaisijassa.

Siten elektroniset 800A 4P MCCB:t tarjoavat yleensä nelivaiheisen suojan, joka on pitkä aikaviivesuoja, lyhyt aikaviive, välitön suojaus ja maasulkusuoja. Elektronista 800A 4P MCCB:tä kutsutaan myös selektiiviseksi tyyppiseksi MCCB:ksi.

Lisäsuojausominaisuudet:

1. Alijännitesuoja:

800 ampeerin 4-napaiset sähköiset mccb:n koteloidut katkaisijat voidaan myös varustaa alijännitteen laukaisulla, joka laukaisee automaattisesti 800 A:n valetun kotelon katkaisijan, kun syöttöjännite laskee määritellyn kynnyksen alle.

2. Vikavirtasuojaus:

Tietyt versiot, kuten vuotosuojatyypit, voivat havaita maavuodon ja tarjota suojan sähköiskua vastaan.

3. Moottorin suojaus:

Moottorinsuoja-MCCB:t on suunniteltu erityisesti moottoripiirejä varten, ja niissä käytetään usein D-tyypin laukaisuominaisuuksia suuriin käynnistysvirtoihin varautumiseen käynnistyksen aikana.

800 ampeerin 4-napainen sähköinen mccb valettu kotelo katkaisijan parametri:
