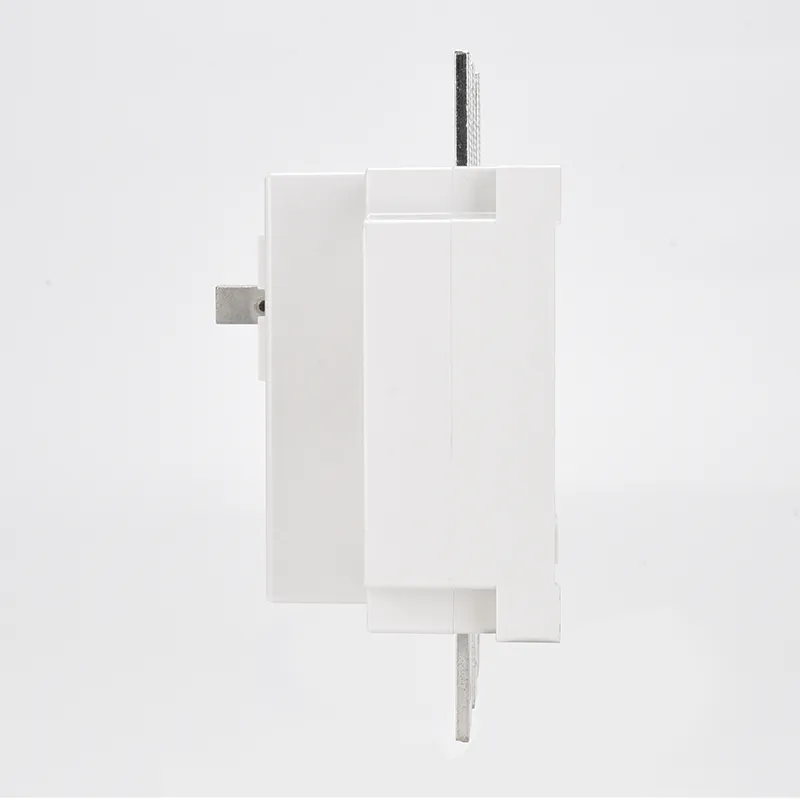

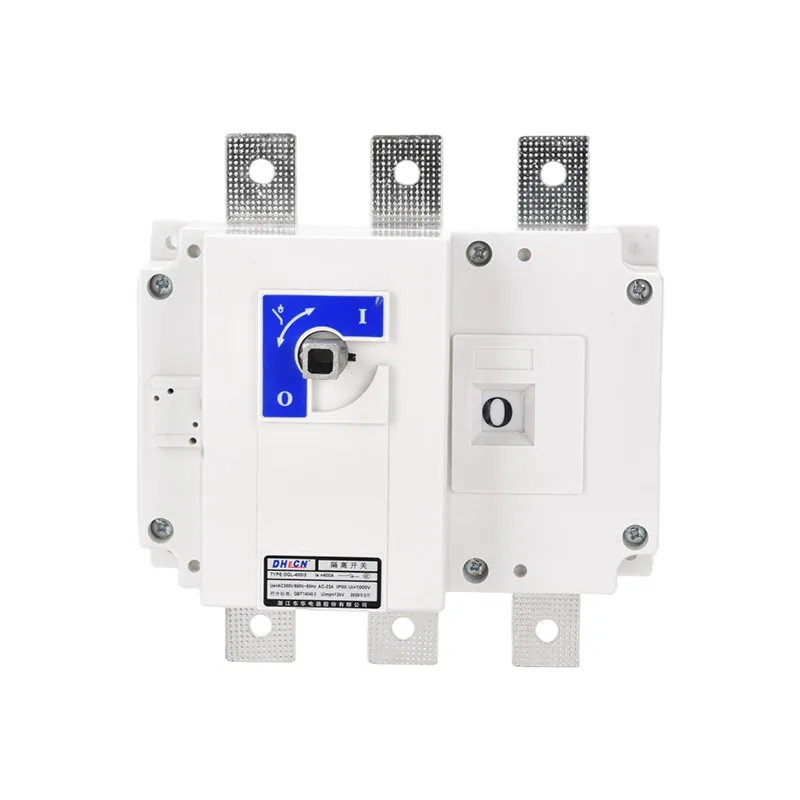

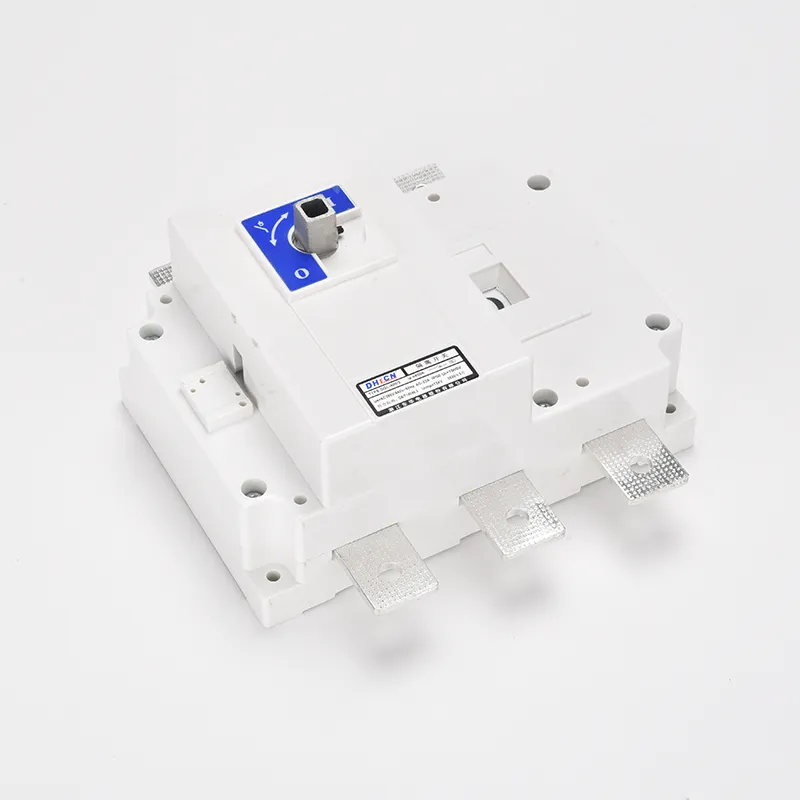

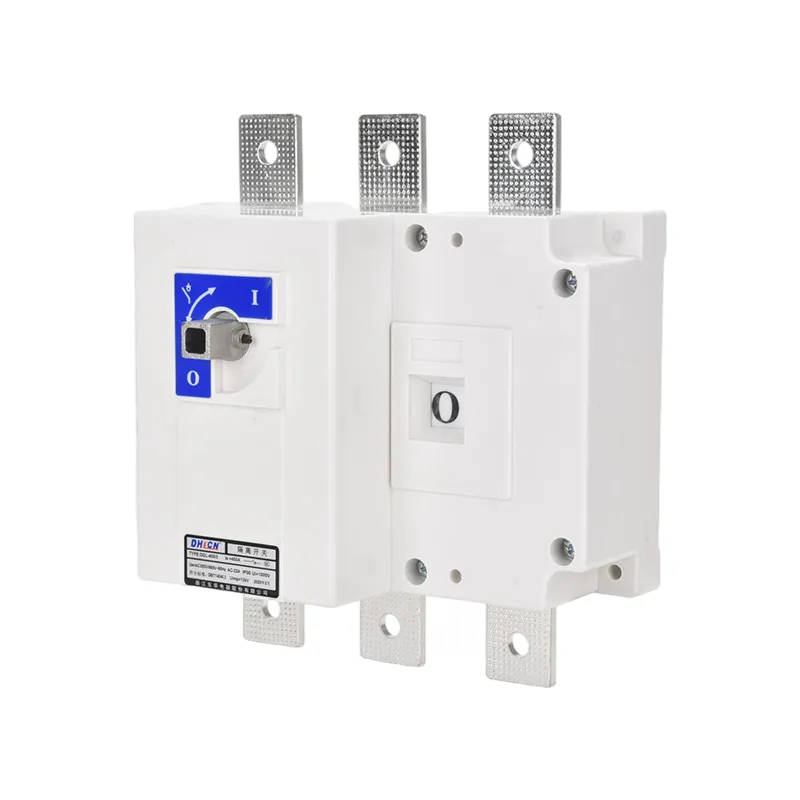

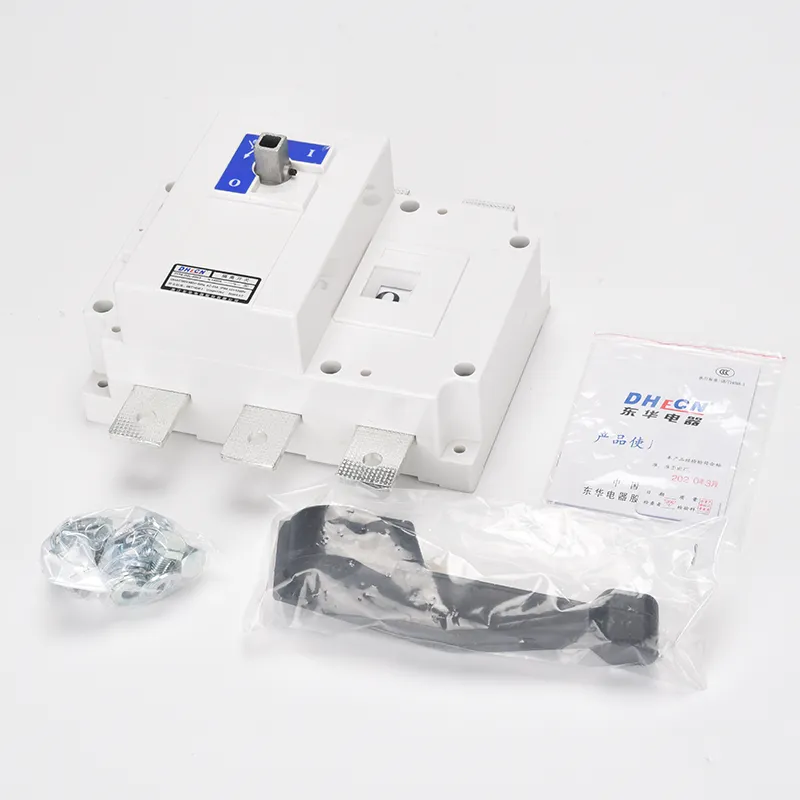

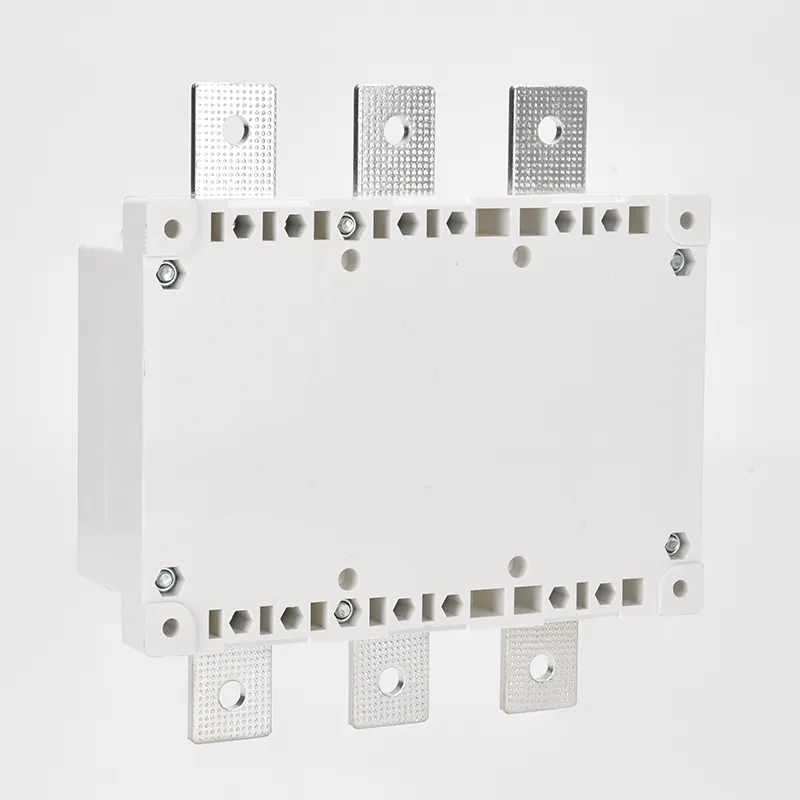

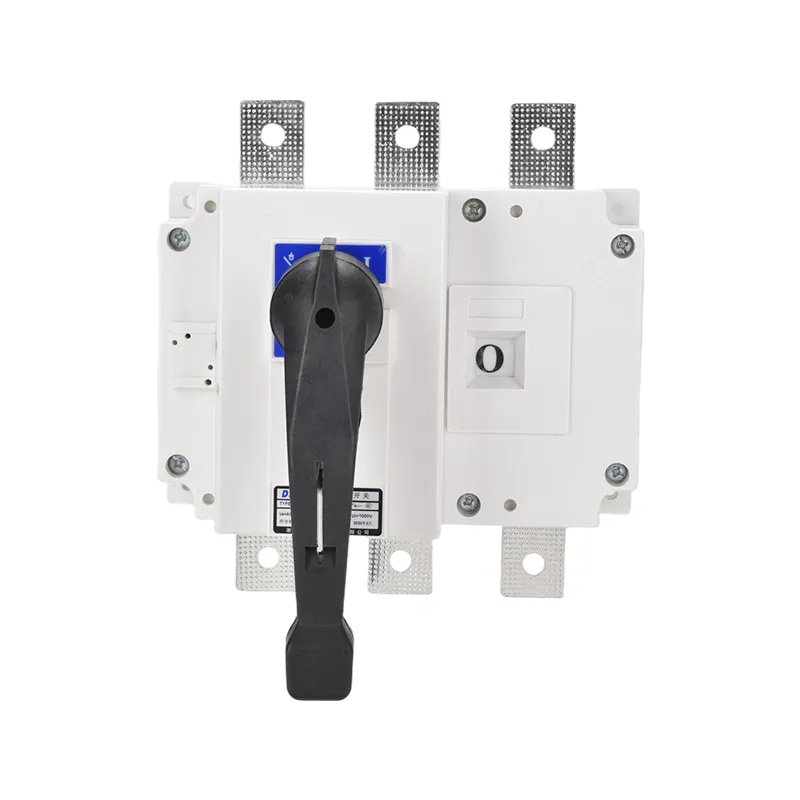

100 ampeerin 3-vaiheinen eristinkytkin 100a

100 ampeerin 3-vaiheinen erotinkytkin 100a on kolmivaiheisiin vaihtovirtajärjestelmiin suunniteltu kytkinlaite. Sitä käytetään ensisijaisesti piirien eristämiseen ja piirien tekemiseen tai katkaisemiseen kuormittamattomissa olosuhteissa.

Ydintoiminnot

1. Piirin eristys: Kytkee tai irrottaa piirit turvallisesti kuormittamattomissa olosuhteissa turvallisen huollon varmistamiseksi.

2. Toiminnan säätö: Toimii yhdessä katkaisijoiden kanssa muuttaakseen laitteiden toimintatilaa.

3. No Load Operations: Mahdollistaa kuormittamattomien linjojen tai kuormittamattomien muuntajien kytkemisen käyttöön ja pois käytöstä.

4. Näkyvä katkeamiskohta: Tarjoaa selkeän katkaisukohdan, mikä tekee tarkastuksesta ja huollosta helppoa.

Tekniset ominaisuudet

1.Optimoitu rakenne: 100 ampeerin 3-vaiheinen erotinkytkin 100a käyttää yhtä toimintamekanismia. Kaarevat liikkuvat koskettimet ja kiinteät koskettimet toimivat yhdessä, mikä varmistaa kaikkien kolmen vaiheen samanaikaisen kytkennän. Tämä vähentää kosketusmatkan poikkeamaa ja parantaa luotettavuutta.

2. Helppo asentaa ja huoltaa: 100 ampeerin 3-vaiheisen eristimen 100a kompakti rakenne mahdollistaa kätevän asennuksen ja pitää ylläpitokustannukset alhaisina.

Tuoteparametri:

lth (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Käyttöliittymä (V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Dielektrinen lujuus (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Toimiva nykyinen le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
Moottorin teho (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms, 0.1S/1.0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Valmistus- ja katkaisukapasiteetti
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm (KA huippuarvo)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Mekaaninen käyttöikä ( kertaa)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Sähköinen käyttöikä ( kertaa)
Ue=660V Nimellisvirta le
COS∮＝0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Paino (kg)
3 napaa	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 napaa	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Käyttömomentti (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

Tyyppi	Kehyksen koko ja asennuskoko
GL-125～630A	A	B	C	D	D1	E	φL	J	J1	K	N	P	R	S	T	U	φX	Y	F	H
125A-160A/3	140	135	125	27	92	73	6	120	120	65	85	36	20	25	4	115	9	25	59	10
125A-160A/4	170	135	125	27	92	73	6	150	150	65	85	36	20	25	4	115	9	25	59	10
200A-250A/3	180	170	138	35	98	86	6	160	160	90	115	50	25	30	4	140	11	25	76	15
200A-250A/4	230	170	138	35	98	86	6	210	210	90	115	50	25	30	4	140	11	25	76	15
315A-400A/3	230	240	165	50	135	110	7	210	210	140	145	65	32	40	5	206	11	37	94	20
315A-400A/4	290	240	165	50	135	110	7	275	275	140	145	65	32	40	5	206	11	37	94	20
500A-630A/3	230	260	165	50	135	110	7	210	210	140	145	65	40	50	6	220	13	37	94	20
500A-630A/4	290	260	165	50	135	110	7	275	275	140	145	65	40	50	6	220	13	37	94	20

Tyyppi	Koko
GL-125～630A	I	M	Z	W	Q
125A	55	5.5	85	190	218
160A	55	5.5	85	190	218
200A	55	5.5	85	190	218
250A	55	5.5	85	190	218
315A	60	6.5	130	240	270
400A	60	6.5	130	240	270
500A	60	6.5	130	240	270
630A	60	6.5	130	240	270

Tyyppi	Kehyksen koko ja asennuskoko
GL-1000～4000A	A	B	J	J1	N	R	S	T	Y
1000-1250A/3	378	312	355	355	186	60	56	8	48
1000-1250A/4	492	312	470	470	248	60	56	8	48
1600A/3	378	338	355	355	186	80	69	8	49
1600A/4	492	338	470	470	248	80	69	10	49
2000-2500A/3	378	455	355	355	186	80	127	10	78.5
2000-2500A/4	492	455	470	470	248	80	127	10	78.5
3150-4000A/3	378	514	355	355	186	120	157	12	78.5
3150-4000A/4	492	514	470	470	248	120	157	12	78.5

Tuotteen UKK:

K: Voidaanko 100 ampeerin 3-vaiheinen erotinkytkin 100a käyttää kuormituksen alaisena?
V: Ei. 100 ampeerin 3-vaiheinen erotinkytkin 100a on tarkoitettu käytettäväksi kuormittamattomissa olosuhteissa. Sitä ei saa käyttää normaalia käyttövirtaa kuljettavien piirien muodostamiseen tai katkaisemiseen. Kuorman kytkemiseen tulee käyttää katkaisijaa tai kuorman katkaisijaa.
K: Mitä materiaaleja käytetään yleisesti 100 ampeerin 3-vaiheisessa eristinkytkimessä 100a?
V: Korkealaatuisissa 100 ampeerin 3-vaiheisissa eristinkytkimissä on yleensä paloa hidastavat tai vahvistetut termoplastiset/metalliset kotelot, kupari- tai hopeapinnoitetut kuparikoskettimet alhaisen vastuksen ja kestävyyden takaamiseksi sekä tukevat teräksestä tai metalliseoksesta valmistetut käyttömekanismit. Nämä takaavat pitkän käyttöiän ja luotettavan toiminnan.
K: Miten 100 ampeerin 3-vaiheinen erotinkytkin 100a eroaa 100 ampeerin 3-vaihekatkaisijasta?
V: 100 ampeerin 3-vaiheinen katkaisija voi katkaista kuormitus- ja vikavirrat, kun taas 100 ampeerin 3-vaiheinen erotinkytkin katkaisee yhteyden vain kuormittamattomissa olosuhteissa. 100 ampeerin 3-vaiheen tehtävänä on taata näkyvä, luotettava erottelu turvallisuuden vuoksi, kun taas suojatoiminnot säilyvät sulakkeilla tai katkaisijoilla.
