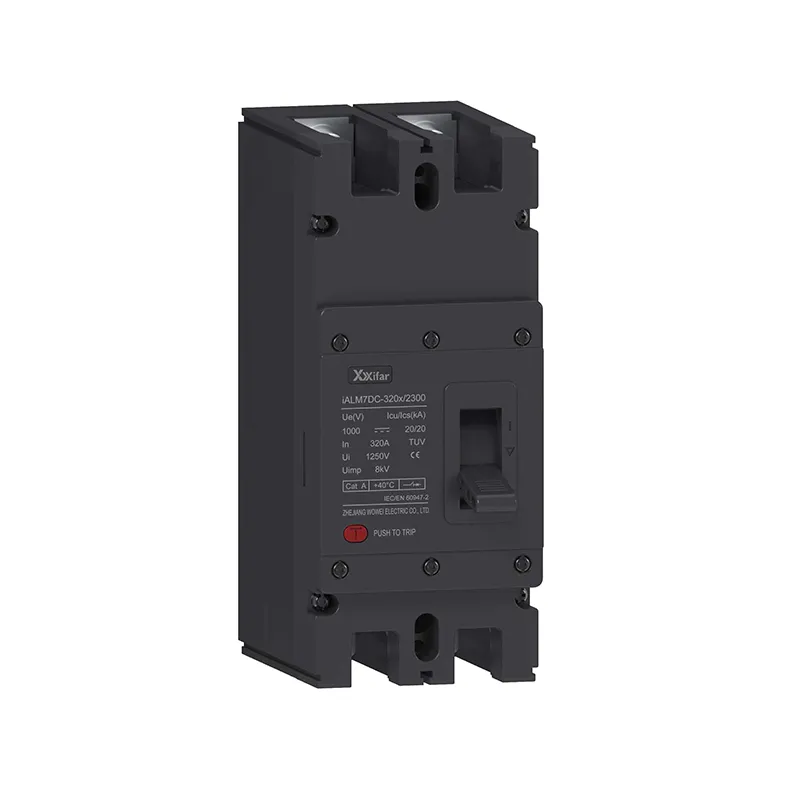

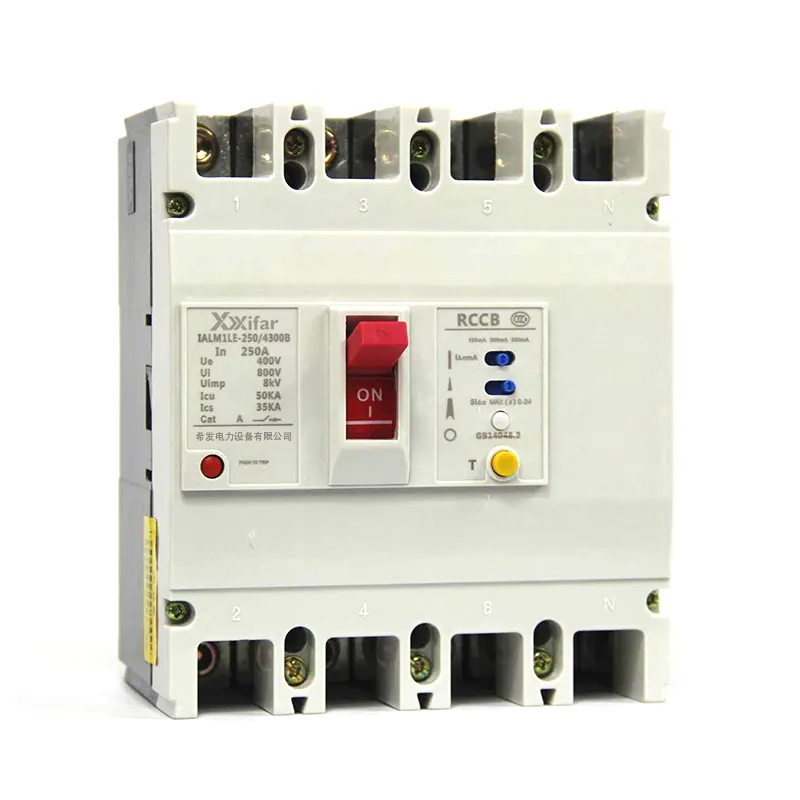

2p 100a tpn mccb rcd-suojalla on 100A 2-napainen tai nelinapainen valettu katkaisija vikavirtasuojalla. Se voi havaita työvirran epätasapainon katkaistakseen virransyötön millisekunnissa, kun sähkölaitteen pinta on sähköistetty.
2p 100a mccb:tä, jossa on rcd-suojaus, käytetään laajalti yksivaihesähkössä, kuten asuin- ja kaupallisessa piirissä, valaistuspiirissä ja pienikapasiteettisessa sähkössä. Lisäksi 2p tarkoittaa yhtä napaa jännitteelle ja toista nollajohdolle.
TPN mccb rcd-suojauksella toimii kolmivaiheisessa nelijohdinjärjestelmässä. Ilmeisesti se on suunniteltu teollisuusjärjestelmiin, aurinkosähköinvertterin lähtöpuolelle ja muuhun raskaaseen kuormitukseen. Verrattuna 3P-mccb:hen, TPN-mccb, jossa on rcd-suojaus, voi katkaista nollajohdon kolmivaiheisella jännitteellä, jotta työympäristö olisi turvallisempi.
|
Nimellisvirta (A) |
100 A |
|
Nimelliskäyttöjännite Ue (V) |
400V (kolmivaiheinen), 230V (yksivaiheinen) |
|
Nimelliseristysjännite Ui (V) |
1000V |
|
Huollon oikosulkukatkaisukyky Icu |
35kA/50kA |
|
Vuotokäyttövirta IΔn |
30mA (henkilösuojaus) 100mA (palonkestävä) 300mA (järjestelmän suojaus) |
|
Toiminnan aika |
≤300ms/≤30ms |
|
Alijännite Käyttöjännite (V) |
165 ± 5 % yhdelle vaiheelle |
|
Ylijännite Käyttöjännite (V) |
275 ± 5 % yhdelle vaiheelle |
|
Vaihevika Käyttöjännite (V) |
Oletus 120 ± 5 % |
| Tuotetila | napa | Ulottuvuus | |||||||
| L | L1 | L2 | W | W1 | W2 | H | H1 | ||
| M1-63L | 2 | 136 | 85 | 117 | 55 | 14 | 25 | 89 | 65 |
| 3 | 136 | 85 | 117 | 78 | 14 | 25 | 89 | 65 | |
| 4 | 136 | 86 | 117 | 102 | 14 | 25 | 89 | 65 | |
| M1-63M | 3 | 136 | 85 | 117 | 78 | 14 | 25 | 98 | 74 |
| 4 | 136 | 86 | 117 | 102 | 14 | 25 | 98 | 74 | |
| M1-125L | 2 | 150 | 88.5 | 133.5 | 63 | 18 | 30.5 | 88.5 | 62 |
| 3 | 150 | 88.5 | 133.5 | 92 | 18 | 30.5 | 88.5 | 62 | |
| 4 | 150 | 88.5 | 133.5 | 122 | 18 | 30.5 | 88.5 | 62 | |
| M1-125M | 3 | 150 | 88.5 | 133.5 | 92 | 17 | 30.5 | 105 | 79 |
| 4 | 150 | 88.5 | 133.5 | 122 | 17 | 30.5 | 105 | 79 | |
| M1-250L | 2 | 165 | 102 | 144 | 74 | 23 | 35.5 | 110 | 81 |
| 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 110 | 81 | |
| 4 | 165 | 102 | 144 | 142 | 23 | 35.5 | 110 | 81 | |
| M1-250M | 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 126 | 99 |
| 4 | 165 | 102 | 144 | 142 | 23 | 35.5 | 126 | 99 | |
| M1-400 | 3 | 257 | 174 | 225 | 150 | 30 | 48 | 153 | 98 |
| 4 | 257 | 174 | 225 | 198 | 30 | 48 | 153 | 98 | |
| M1-630 | 3 | 270 | 185 | 237 | 180 | 44 | 58 | 160 | 104 |
| 4 | 270 | 185 | 237 | 240 | 44 | 58 | 160 | 104 | |
| M1-800 | 3 | 280 | 205 | 243 | 210 | 46 | 70.5 | 155 | 110 |
| 4 | 280 | 205 | 243 | 280 | 46 | 70.5 | 155 | 110 | |
| M1-1250 | 3 | 470 | 265 | 330 | 210 | 46 | 70 | 191 | 137 |
| 4 | 470 | 265 | 330 | 280 | 46 | 70 | 191 | 137 | |
| M1-1600 | 3 | 470 | 265 | 330 | 280 | 46 | 70 | 191 | 137 |
Q1: Mitä "100A MCCB vikavirtasuojalla" tarkoittaa?
Se viittaa valettu koteloon 100 A:n katkaisijaan, joka yhdistää standardin ylivirta- ja oikosulkusuojauksen vikavirtasuojaan. Yksinkertaisesti sanottuna se suojaa oikosululta, ylikuormitukselta ja maavuotoilta.
Q2: Mitä eroa on 2P:llä ja TPN:llä MCCB:ssä, jossa on RCD-suojaus?
2P MCCB on suunniteltu yksivaiheisiin järjestelmiin, joissa se vaihtaa vaiheen ja nollan.
TPN:ää käytetään kolmivaiheisissa nelijohtimissa järjestelmissä, joissa kaikki kolme vaihetta ja nolla voidaan erottaa. Valinta riippuu sähkönjakelujärjestelmän tyypistä.
Q3: Mitä hyötyä on 100A MCCB:n vikavirtasuojauksesta?
RCD-toiminto havaitsee vuotovirran maahan ja katkaisee piirin millisekuntien sisällä. Se tarjoaa lisäturvaa sähköiskuja vastaan ja vähentää eristysvikojen tai maavikojen aiheuttamien sähköpalojen riskiä.
