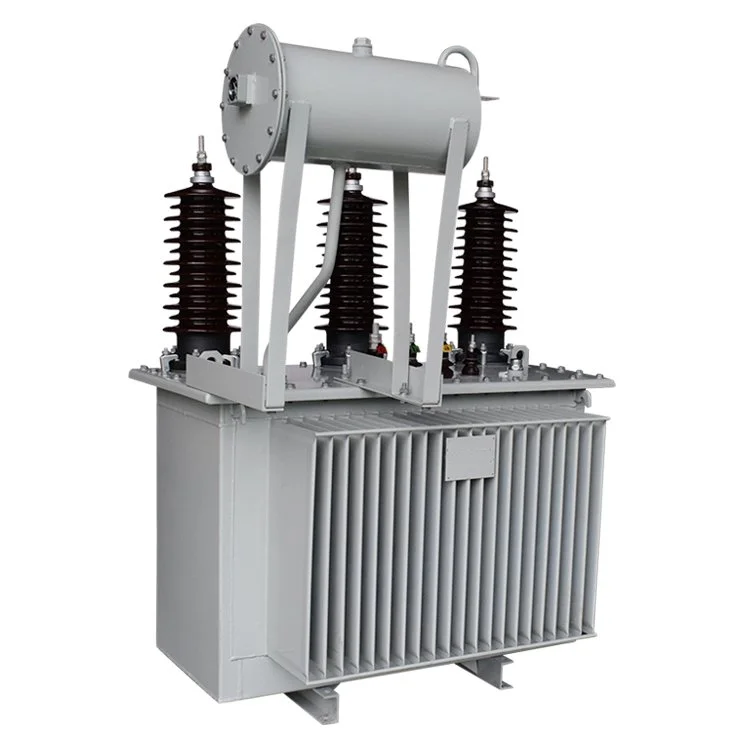

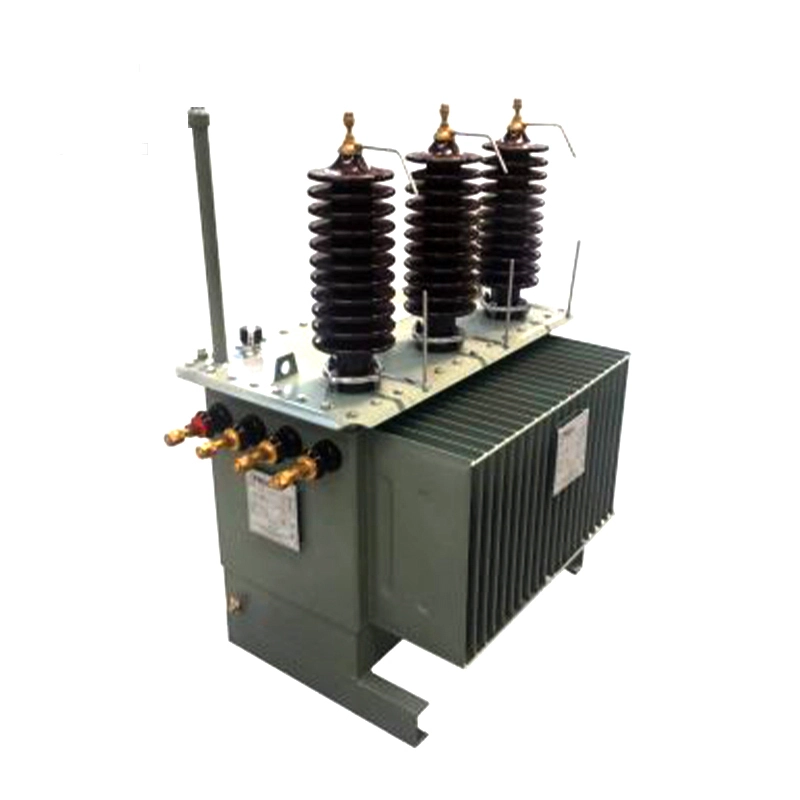

33kv 50kva Two Winding Oil Upotettu muuntaja

33kv:n 50kva:n öljyupotettujen muuntajien käyttöönottoa edeltävä tarkastus ja testaus

1. Ulkonäön ja rakenteen silmämääräinen tarkastus

Kattava silmämääräinen tarkastus on suoritettava sen varmistamiseksi, että 33kv 50kva kaksikäämiisessä öljyupotettavassa muuntajassa ei ole näkyviä vaurioita, muodonmuutoksia tai öljyvuotoja. Kaikki ulkoiset komponentit, mukaan lukien säiliö, patterit, holkit ja paineenalennuslaite, on tarkastettava sen varmistamiseksi, että ne ovat hyvässä kunnossa ja oikein asennettuja. Kaikkien mekaanisten liitäntöjen tiiviys on tarkastettava. Lisäksi maadoitusjärjestelmä on tarkastettava sen oikean asennuksen ja luotettavan maadoituksen varmistamiseksi, mikä on käyttöturvallisuuden kannalta olennaista.

2. Eristysresistanssitesti

Eristysresistanssitesti on keskeinen menetelmä arvioitaessa 33kv 50kva kaksikäämistä öljyupotettua muuntajaeristysjärjestelmää. Megaohmimittaria tulee käyttää eristysresistanssin mittaamiseen vaiheiden välillä ja myös kunkin vaiheen välillä maahan. Saatuja arvoja on verrattava valmistajan määrittämiin vertailutietoihin sen varmistamiseksi, että eristyksen suorituskyky täyttää vaaditut standardit.

3. Dielektrisen dissipaatiokertoimen testi

Dielektrisen häviön testiä, jota kutsutaan myös tan δ -testiksi, käytetään arvioimaan kosteuden sisäänpääsyä, eristyksen ikääntymistä tai mahdollista osittaista purkausta 33kv 50kva kaksikäämiisessä öljyupotetussa muuntajassa. Dielektrisen häviökertoimen mittaamalla eristemateriaalien kuntoa voidaan arvioida kattavammin. Tämä testi suoritetaan yleensä yhdessä eristysresistanssitestin kanssa, jotta saadaan täydellisempi arvio eristyksen kunnosta.

4. Kääntää suhteen ja vektoriryhmän vahvistuksen

Muuntajan kääntösuhde on tarkastettava, jotta varmistetaan suunnitteluvaatimusten noudattaminen, mikä sisältää oikean suhteen varmistamisen 33kv 50kva kahden käämin öljyupotetun muuntajan ensiöjännitteen ja toisiojännitekäämien välillä. Samalla on tarkastettava vektoriryhmä, jotta varmistetaan oikea vaihesiirtymä ja kolmivaihekäämien oikea kytkentä sähköjärjestelmän vaatimusten mukaisesti.

5. Ei kuormitustestiä

Kuormittamaton testi suoritetaan 33 kv:n 50 kva:n kaksikäämiisellä öljyupotettavalla muuntajalla, joka on kytketty ensiöpuolelle, kun taas toisiopuoli pysyy avoimena. Tarkoituksena on mitata nollavirtaa ja ei kuormitushäviöitä. Tämä testi tarjoaa tärkeitä tietoja sydämen laadusta, magneettivuon jakautumisesta ja käämityssymmetriasta. Se auttaa myös tunnistamaan mahdollisia poikkeavuuksia magneettipiirissä.

6. Oikosulkutesti

Oikosulkutestin aikana ensiöjännitekäämitykseen kohdistetaan alennettu jännite, kun taas toisiojännitekäämi oikosuljetaan, mikä mahdollistaa oikosulkuimpedanssin ja kuormitushäviöiden mittaamisen. Testi tarjoaa arvokasta tietoa 33kv 50kva kaksikäämiisen öljyupotetun muuntajan suorituskyvystä kuormitusolosuhteissa, mukaan lukien lämpökäyttäytyminen, oikosulkukestävyys ja käämien mekaaninen lujuus.

7. Öljyn laadun analyysi ja öljytason tarkastus

33kv 50kva kahdelle käämitysöljyllä upotetulle muuntajalle eristävän öljyn kunto vaikuttaa suoraan toimintakykyyn ja käyttöikään. Ennen käyttöönottoa öljynäytteitä on otettava laboratorioanalyysiä varten parametrien, kuten kosteuspitoisuuden, happamuuden ja epäpuhtauksien tarkistamiseksi. Kaikkien tulosten on oltava sovellettavien standardien mukaisia. Lisäksi säiliön sisällä oleva öljytaso on tarkastettava sen varmistamiseksi, että se on vaaditulla alueella, mikä takaa tehokkaan jäähdytyksen ja eristyksen käytön aikana.

Yhteenvetona voidaan todeta, että sarja tiukkoja tarkastuksia ja testejä on suoritettava ennen kuin 33kv 50kva kaksikäämistä öljyllä upotettu muuntaja otetaan käyttöön. Nämä toimenpiteet takaavat vakaan suorituskyvyn, käyttöturvallisuuden ja pitkän aikavälin luotettavuuden. Asianmukainen käyttöönottoa edeltävä testaus ei ainoastaan ​​vähennä mahdollisten vikojen riskiä, ​​vaan tarjoaa myös vankan perustan 33kv:n 50kva kaksikäämiisen öljyupotetun muuntajan turvalliselle ja tehokkaalle pitkäkestoiselle toiminnalle.
