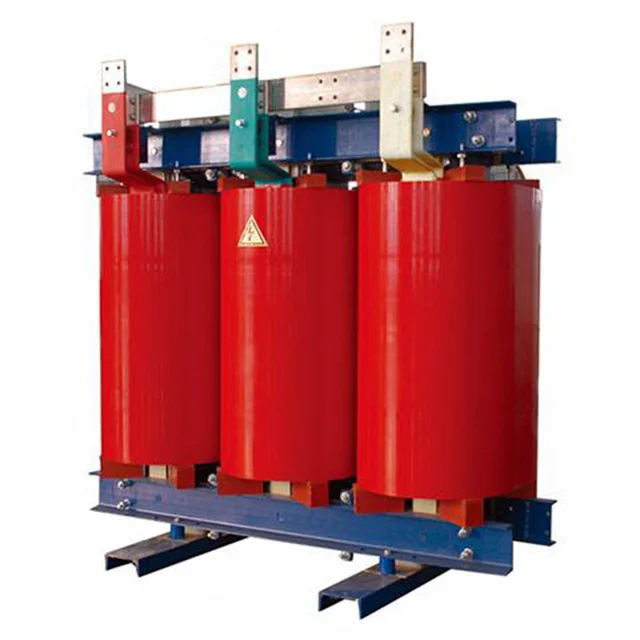

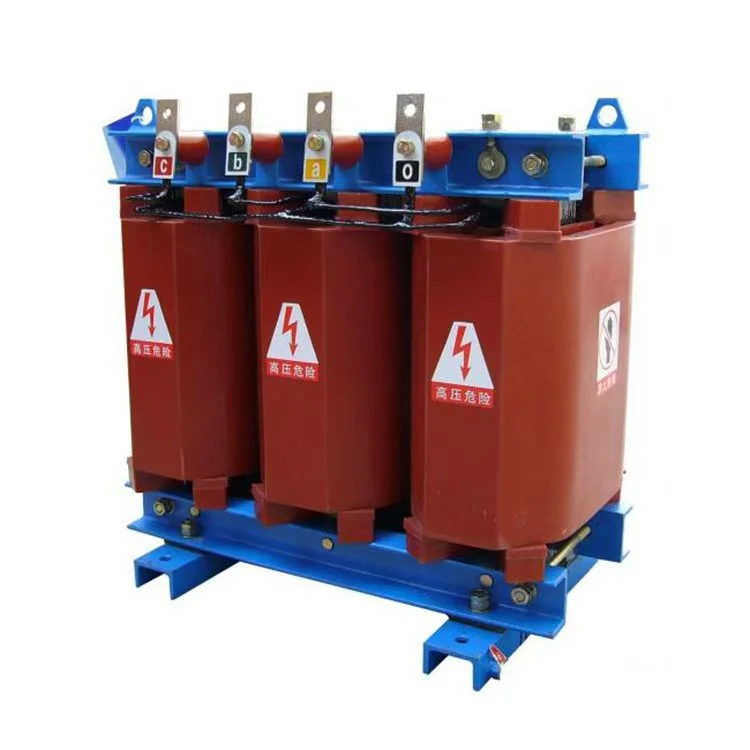

500kva 11kv kuivatyyppinen Nltc-jakelumuuntaja

Kasvavan maailmanlaajuisen sähkön kysynnän taustaa vasten 500kva 11kv kuivatyyppisiä nltc-jakelumuuntajia käytetään laajasti maaseudun sähköverkoissa, teollisuudessa, kaupassa, uudessa energiassa ja julkisissa tiloissa. Niiden korkea luotettavuus on todistettu toimimalla yli 50 maassa ja alueella ympäri maailmaa. Niitä on myyty maille ja alueille, mukaan lukien Tansania, Zimbabwe, Ghana, Etelä-Afrikka, Kenia, Sambia ja muut.

500kva 11kv kuivatyyppisen nltc-jakelumuuntajan rakenteelliset ominaisuudet:

Kelat: Käämit on kierretty kuparijohtimilla, joko lanka- tai kalvokierteillä, vahvistettu lasikuidulla ja valettu kokonaan epoksihartsilla ilman täyteaineita käyttämällä tyhjökuivaus- ja kaasunpoistomenetelmiä. Tämä johtaa korkeaan mekaaniseen lujuuteen, vahvaan oikosulkukestävyyteen ja erinomaiseen impulssikestävyyteen.

Korkeajännitekäämit: Alku- ja loppuliittimet sekä väliliittimet on upotettu kuparimuttereilla. Tämä rakenne tarjoaa hyvän jäykkyyden, helpottaa hanan vaihtamista ja varmistaa siistin ja esteettisesti miellyttävän ulkonäön.

Ydin: Ydin on koottu käyttämällä korkealaatuisia raesuuntautuneita kylmävalssattuja piiteräslevyjä, joissa on 45 astetta viistetyt monivaiheiset limitysliitokset. 500kva 11kv kuivatyyppisen nltc-jakelumuuntajan pinta on päällystetty eristävällä hartsikerroksella, joka tarjoaa kosteudenkestävyyden, ruosteeneston ja melun vähentämisen.

Kiinnitysjärjestelmä: Joustavia komponentteja käytetään sydämen, kiristyskiinnikkeiden ja kelojen välissä pitämään kelat jatkuvassa puristuksessa, mikä vähentää melutasoa.

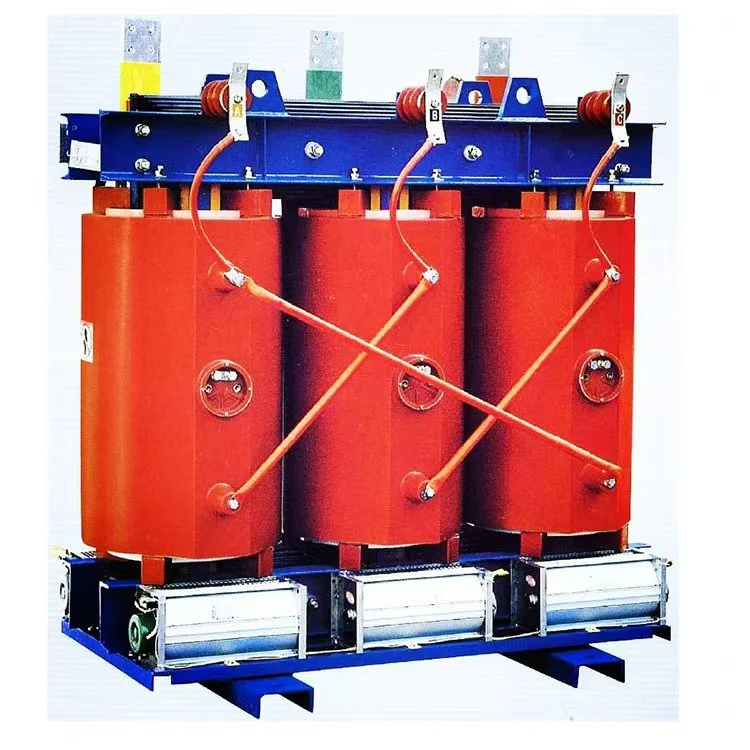

Jäähdytysrakenne: 500 kva:n 11 kv:n kuivatyyppinen nltc-jakelumuuntaja on suunniteltu luonnolliseen jäähdytykseen (AN). Täysvalettujen suur- ja pienjännitekäämien käämien seinämien sisään on muodostettu pitkittäiset tuuletuskanavat. Pakotettu ilmajäähdytys AF-laitteiden jäähdytystuulettimet voidaan asentaa lisävarusteena. Pakkoilmajäähdytyksellä nimellistehoa voidaan kasvattaa 50 %, 40 %, kun teho on 500 kVA ja alle.

Lämpötilan valvonta: 500 kva:n 11 kv:n kuivatyyppinen nltc-jakelumuuntaja on varustettu BWDK-sarjan lämpötilansäätimellä. Platinavastusanturit Pt100 sijoitetaan valmiiksi upotettuihin reikiin pienjännitekäämien yläosaan valvomaan käämin lämpötilan nousua. Säädin käynnistää tai pysäyttää jäähdytyspuhaltimet automaattisesti ja tarjoaa toimintoja, kuten vikahälytyksen, ylilämpötilahälytyksen ja ylilämpötilalaukaisun. Nämä ominaisuudet tarjoavat luotettavan ylikuormitussuojan kuivatyyppiselle muuntajalle, mikä parantaa sen käyttöturvallisuutta.

Tuoteparametrit:

Tuotantolaitteet

Puolivalmis tuote

Suojakotelo IP21

Muuntajan ydin

Muuntajan käämitys

Testikeskus

Kiertotyöpaja
