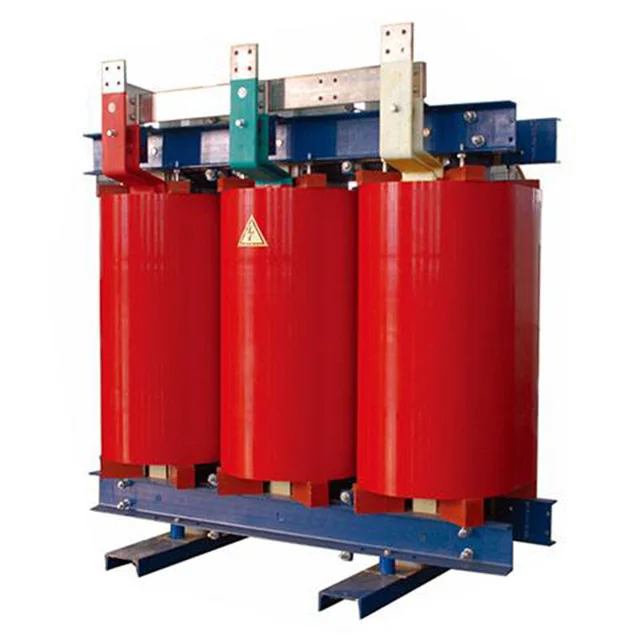

SCB9 1600 kVA 10kV kuivatyyppisen tehomuuntajan toimintaperiaate perustuu sähkömagneettisen induktion lakiin. Kun vaihtovirta kulkee muuntajan ensiökäämin läpi, se synnyttää muuttuvan magneettikentän rautasydämeen. Faradayn sähkömagneettisen induktion lain mukaan tämä muuttuva magneettikenttä indusoi sähkömotorisen voiman (EMF) toisiokäämiin, mikä tekee jännitteen muunnoksen. Erityisesti:
Primäärikäämin virta synnyttää magneettikentän: Kun virta kulkee ensiökäämin läpi, se tuottaa vaihtuvan magneettikentän, joka luo magneettivuon rautasydämeen.
Magneettivuo indusoi jännitteen toisiokäämiin: Tämä magneettivuo siirretään toisiokäämiin rautasydämen kautta, jolloin toisiokäämiin syntyy sähkömotorinen voima, joka puolestaan tuottaa lähtöjännitteen.
Jännitteen muunnos: Säätämällä ensiö- ja toisiokäämien välistä kierrossuhdetta voidaan saavuttaa erilaisia jännitemuunnoksia. SCB9 1600 kVA 10kV kuivatyyppisessä tehomuuntajassa kierrossuhde on kiinteä. Suunnittelija määrittää sopivan kierrossuhteen kapasiteetin ja ensiöjännitteen perusteella.

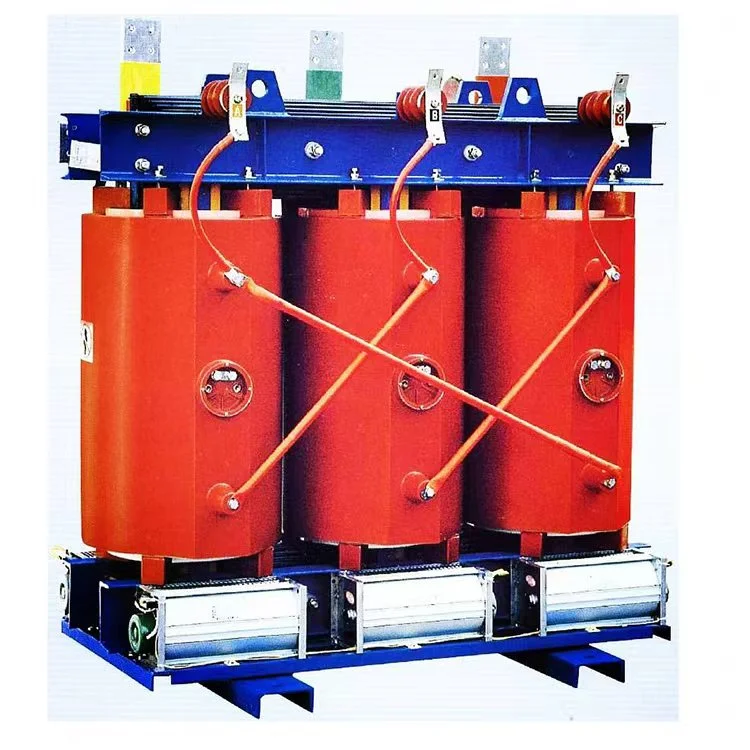

Lämmönpoistoperiaate: Koska SCB9 1600 kVA 10kV kuivatyyppinen tehomuuntaja ei käytä öljyä jäähdytysväliaineena, ne luottavat ilmankiertoon lämmön haihduttamiseen käämeistä ja rautasydämestä. Tästä syystä SCB9 1600 kVA 10kV kuivatyyppiset tehomuuntajat on yleensä suunniteltu tuuletusaukoilla ja jäähdytysrivoilla, jotka mahdollistavat lämmön haihtumisen luonnollisen ilman konvektion kautta.
|
Nimi |
SCB9 1600 kVA 10kV kuivatyyppinen tehomuuntaja |
|
Nimelliskapasiteetti |
1600kva |
|
Ensisijainen jännite |
10 KV |
|
Toissijainen jännite |
0,4/0,415 kV |
|
Eristysmateriaali |
Valettu hartsi |
|
Vektoriryhmä |
Dyn11 Yyn0 |
|
Kuormitushäviö (P0) |
1200±15 % |
|
Kuormitushäviö (Pk) @ 120°C |
6200±15 % |
|
Impedanssijännite (Iso-Britannia) |
4 % |
|
Eristysluokka |
LUOKKA F tai H |
|
Jäähdytysmenetelmä |
ONAF ONAF |
|
Osittainen purkaus |
Alle 10 kpl |
|
kotelo |
Mukana (IP20, kylmävalssattu teräs tai ruostumaton teräs) / ilman |
Wenzhou Xifa Electrical Equipment Co., Ltd.:n 20 vuoden muuntajanvalmistuskokemuksen aikana meillä ei ole ollut yhtäkään laatuongelmista johtuvaa myynnin jälkeistä tapausta. Niin kauan kuin muuntaja toimii normaaleissa kuormitusolosuhteissa, sen käyttöikä on 25-30 vuotta.
Ellei pitkäaikaista ylikuormitusta esiinny, SCB9 1600 kVA 10kV kuivatyyppisellä tehomuuntajallamme on 2 vuoden takuu. Jos muuntajan kanssa ilmenee poikkeavia tilanteita, insinöörimme ovat myös käytettävissä 24/7 tarjoamaan online-opastuspalveluita.

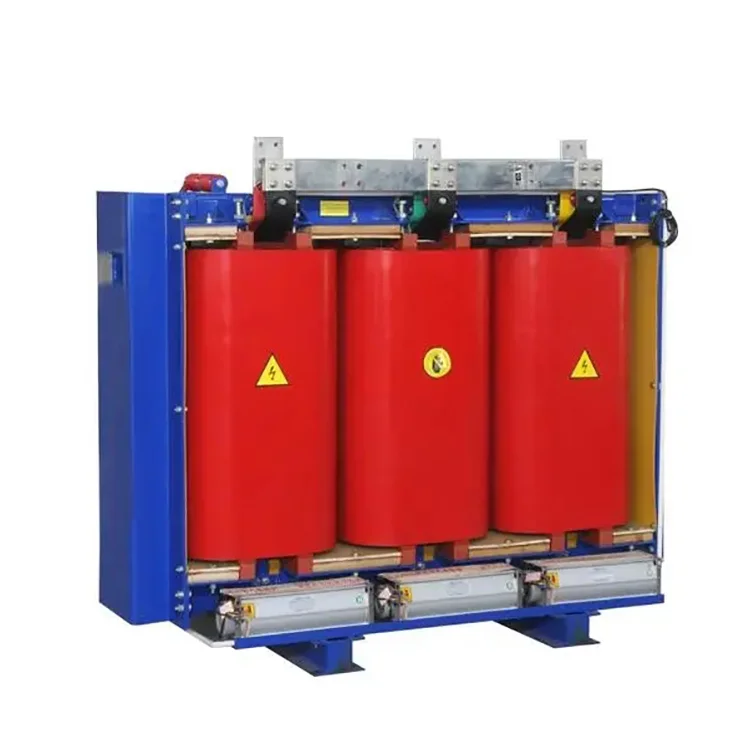

Suojakotelo IP21
Muuntajan ydin
Muuntajan käämitys
