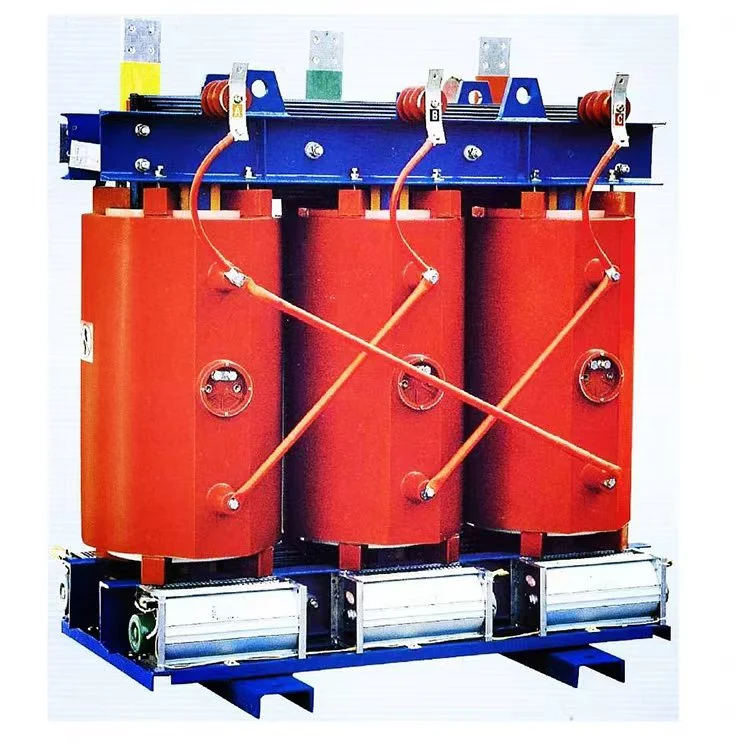

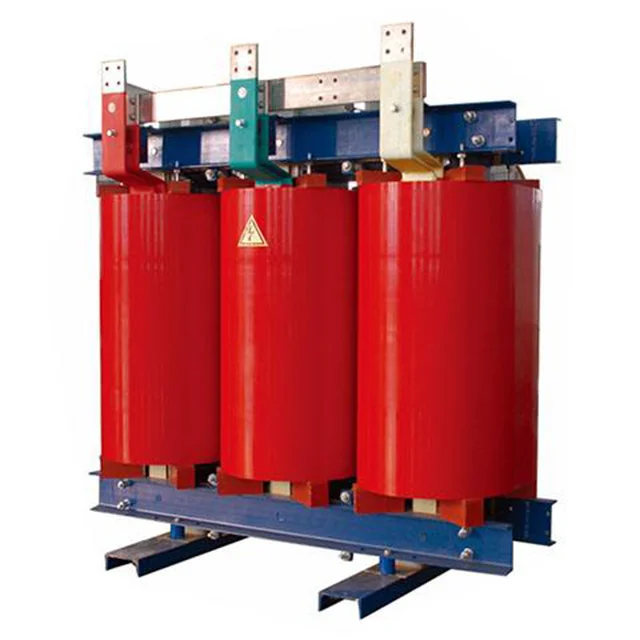

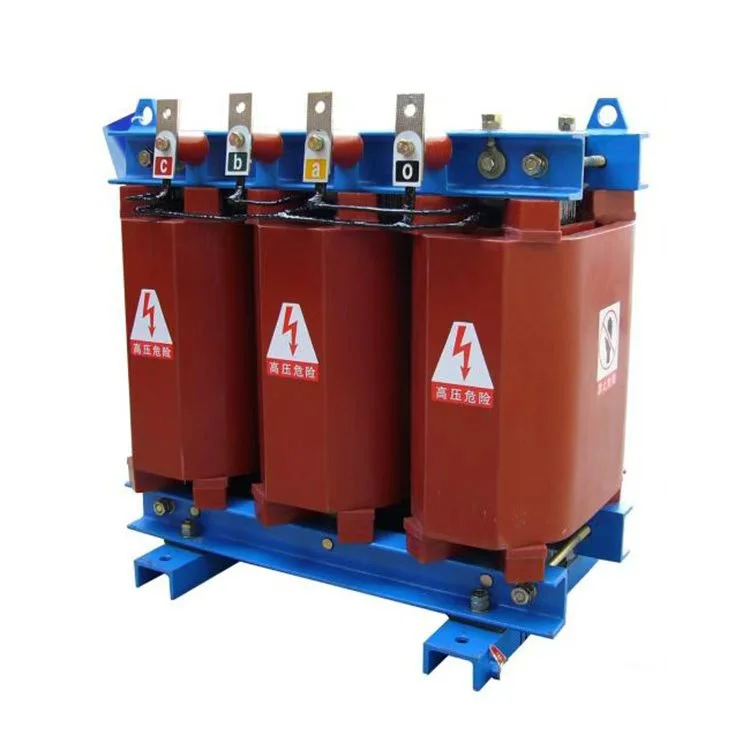

Scb10 valuhartsikuiva muuntaja 630kva

630kva scb10 valuhartsikuivamuuntajan sydän- ja kiinnitysosat on erityisesti käsitelty suojaavalla hartsilla, jotka näyttävät esteettisesti hyvältä. Pienjännitekäämissä käytetään foliokäämitystä, kun taas korkeassa jännitteessä on segmentoitu monikerroksinen sylinterimäinen rakenne, joka varmistaa 630kva scb10 valuhartsikuivamuuntajan tasapainoisen ampeerikierron jakautumisen, pienen vuodon, suuren mekaanisen lujuuden ja vahvan oikosulkukestävyyden. Varustettu hiljainen jäähdytystuuletin ja älykäs scb13-muunnossäädin mahdollistavat jolla on vikahälytys, ylikuumenemishälytys, käynnistys-pysäytyssuoja ja myös mikrotietokoneen etävalvonta.

scb10 valettu hartsi kuivatyyppinen muuntaja 630kva on merkittävä "kolme matalaa ja kolme korkeaa" ominaisuuksia: pieni häviö, alhainen melu ja alhainen osittainen purkaus; sekä korkea mekaaninen lujuus, korkea sähkölujuus ja korkea kosteuden- ja korroosionkestävä suorituskyky.

1. Valukelalla on suurempi mekaaninen lujuus ja vahvempi oikosulkukestävyys verrattuna öljyupotettuun muuntajaan, eikä se muutu muotoaan oikosulkujen sähkömagneettisten voimien vaikutuksesta.

2. Koska epoksihartsin kestojännite on paljon korkeampi kuin ilman (noin 3,5-4 kertaa) ja sen dielektrisyysvakio on myös korkeampi, 630kva scb10 valuhartsikuivamuuntajalla on hyvä impulssiylijännitteen kestokyky ja korkea BIL-arvo.

3.Sillä on poikkeuksellinen kosteuden- ja korroosionkestävyys, mikä tekee siitä erityisen sopivan käytettäväksi erittäin ankarissa ympäristöolosuhteissa. Se voidaan ottaa käyttöön sammutuksen jälkeen ilman kuivauskäsittelyä.

4. Tyhjiökäsittelyn ja kelan valuvalun ansiosta 630kva scb10 valuhartsikuivamuuntajassa ei ole kuplia kierrosten tai kerrosten välillä, mikä johtaa alhaisimpaan osittaiseen purkaustasoon vastaavien tuotteiden joukossa.

Normaalit käyttöolosuhteet 630kva scb10 valuhartsikuivamuuntajalle

Korkeus enintään 1000 m, sisäkäyttöön

Ympäristön lämpötila: Maksimilämpötila +40°C

Päivän korkein keskilämpötila +30°C

Vuotuinen korkein keskilämpötila +20°C

Minimilämpötila -5°C

Jos maasi ilmasto-olosuhteet ovat suhteellisen äärimmäiset, voimme suunnitella 630kva scb10 valuhartsikuivamuuntajan paikallisten ilmasto-olosuhteiden mukaan. Tietysti, jos asiakkaat tarvitsevat pienempiä häviöitä ja korkeampaa eristystasoa, myös räätälöityjä tuotantoja on saatavilla.

Tuoteparametrit:

Tuotantolaitteet

Puolivalmis tuote

Suojakotelo IP21

Muuntajan ydin

Muuntajan käämitys

Testikeskus

Kiertotyöpaja
