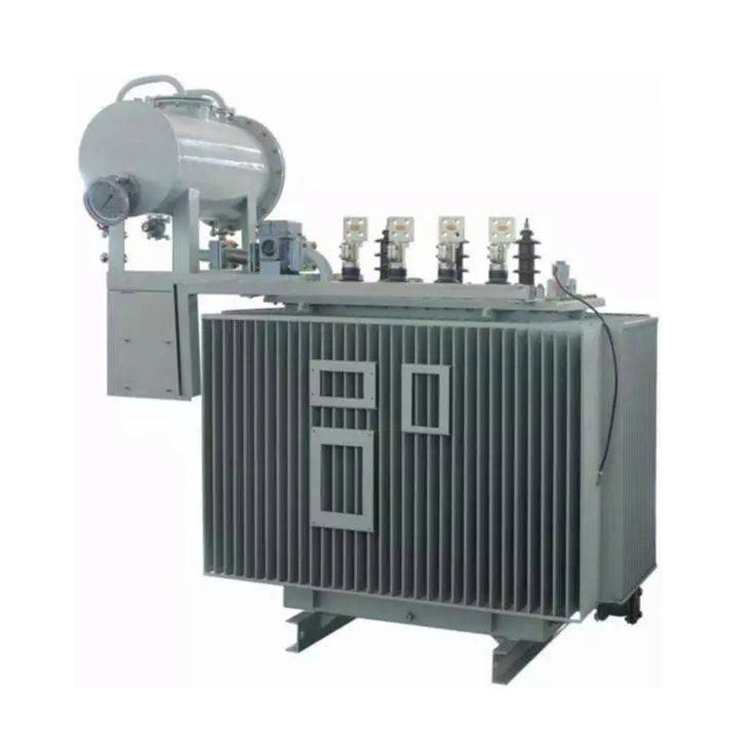

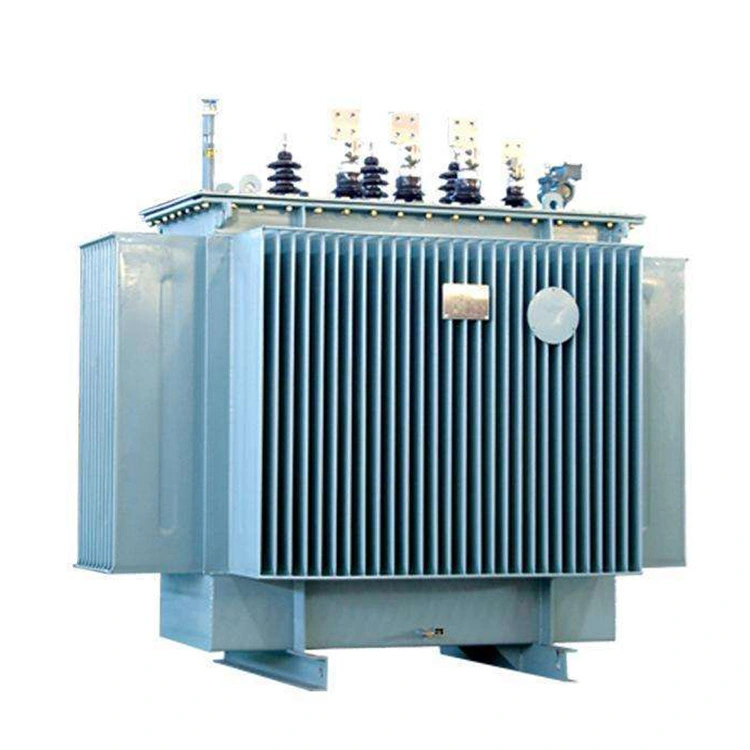

800kva 10kv Step Up öljytäytteinen tehomuuntaja

800kva 10kv tehostettuja öljytäytteisiä tehomuuntajia käytetään laajalti sähköjärjestelmissä jännitteen muuntamiseen ja tehonjakoon. Hyödyntämällä sähkömagneettisen induktion periaatetta ne porrastavat jännitetasoja ylös tai alas vastaamaan eri sähköverkkojen ja loppukäyttäjien vaatimuksia. Luotettavan eristys- ja jäähdytystehonsa ansiosta 800 kva:n 10 kv:n tehostettuja öljytäytteisiä tehomuuntajia asennetaan yleensä sähköasemille, teollisuuslaitoksiin, kaupallisiin kohteisiin ja maatalouden sähköjärjestelmiin.

1. Toimintaperiaate ja pääkomponentit

800 kva:n 10 kv:n öljytäytteisen tehomuuntajan pääkomponentit ovat magneettisydän, käämit, eristävä öljy ja säiliökokoonpano.

Ydin valmistetaan yleensä korkealaatuisista rakeisista piiteräslaminaatioista tai kierretyistä ydinrakenteista hystereesin ja pyörrevirtahäviöiden minimoimiseksi. Käämit, jotka voidaan valmistaa kupari- tai alumiinijohtimista suunnitteluvaatimuksista riippuen, koostuvat suur- ja pienjännitekäämeistä, jotka on järjestetty saavuttamaan vaadittu muunnossuhde.

Muuntajasäiliö on täytetty eristävällä mineraaliöljyllä, joka palvelee kahta olennaista tehtävää. Ensinnäkin se tarjoaa sähköeristyksen jännitteisten osien ja maadoitettujen komponenttien välille. Toiseksi se toimii jäähdytysväliaineena kuljettamalla lämpöä pois käämeistä ja sydämestä luonnollisen öljykierron kautta. Tavallisissa ONAN-jäähdytysjärjestelmissä lämpö siirtyy öljystä säiliön seiniin ja johdetaan sitten ympäröivään ilmaan.

Kotelo on suunniteltu suojaamaan vahingossa tapahtuvalta kosketukselta jännitteisten osien kanssa ja vieraiden esineiden sisäänpääsyltä, mikä varmistaa turvallisen ja luotettavan toiminnan normaaleissa käyttöolosuhteissa.

2. Suorituskykyominaisuudet ja tyypilliset sovellukset

800kva 10kv tehostettuja öljytäytteisiä tehomuuntajia on saatavilla useilla eri luokituksilla pienistä jakeluyksiköistä suuriin siirtoverkoissa käytettäviin tehomuuntajiin. Yleiset jakelumuuntajien nimellisarvot vaihtelevat 100 kVA - 2500 kVA tyypillisillä jänniteyhdistelmillä, kuten 10 kV/0,4 kV, 11 kV/0,415 kV.

Keskeisiä sähköparametreja ovat yleensä: nimellistehokapasiteetti, ensiö- ja toisiojännitearvot, impedanssijännite, ei kuormitushäviö, kuormitushäviö, taajuus.

800kva 10kv öljytäytteiset tehomuuntajat on suunniteltu toimimaan luotettavasti ympäristön lämpötiloissa noin -25°C - +40°C, jotta ne sopivat erilaisiin ilmasto-olosuhteisiin. Niiden kolmivaiheinen konfiguraatio on laajalti käytössä teollisuus- ja sähköjärjestelmissä, ja soveltuvien sähkömagneettisten yhteensopivuusstandardien noudattaminen auttaa minimoimaan häiriöitä lähellä olevien laitteiden kanssa.

3. Edut ja turvallisuusominaisuudet

Yksi 800kva:n 10kv tehostettujen öljytäytteisten tehomuuntajien suurimmista eduista on niiden erinomainen eristys- ja jäähdytyskyky. Muuntajaöljyllä on paljon korkeampi dielektrinen lujuus kuin ilmalla, mikä mahdollistaa kompaktin rakenteen säilyttäen samalla riittävät sähkövälykset. Samalla öljy imee ja siirtää tehokkaasti käytön aikana syntyvää lämpöä, mikä parantaa tehokkuutta ja pidentää käyttöikää.

Öljy tarjoaa myös suojaavan esteen kosteutta vastaan, mikä vähentää eristyksen heikkenemisen riskiä kosteissa ympäristöissä. Se tekee 800kva:n 10kv tehostetuista öljytäytteisistä tehomuuntajista erityisen sopivia ulkoasennuksiin ja paikkoihin, jotka ovat alttiina vaihteleville sääolosuhteille.

Käyttöturvallisuuden parantamiseksi 800kva 10kv tehostettu öljytäytteiset tehomuuntajat on varustettu suojalaitteilla, kuten paineenrajoitusventtiileillä. Jos sisäinen vika aiheuttaa liiallisen paineen muodostumisen säiliön sisällä, venttiili vapauttaa paineen automaattisesti mekaanisten vaurioiden estämiseksi. Muuntajan arvosta ja sovelluksesta riippuen lisäsuojausjärjestelmiin voi kuulua öljytason osoittimia, lämpötilan valvontalaitteita, Buchholz-releitä ja kaasunilmaisujärjestelmiä.

Wenzhou XiFa Electrical Power Equipment Co., Ltd. voi myös räätälöidä ydinkokoonpanoja, käämitysmateriaaleja ja mekaanisia järjestelyjä tiettyjen asennusrajoitusten tai käyttövaatimusten mukaan.
