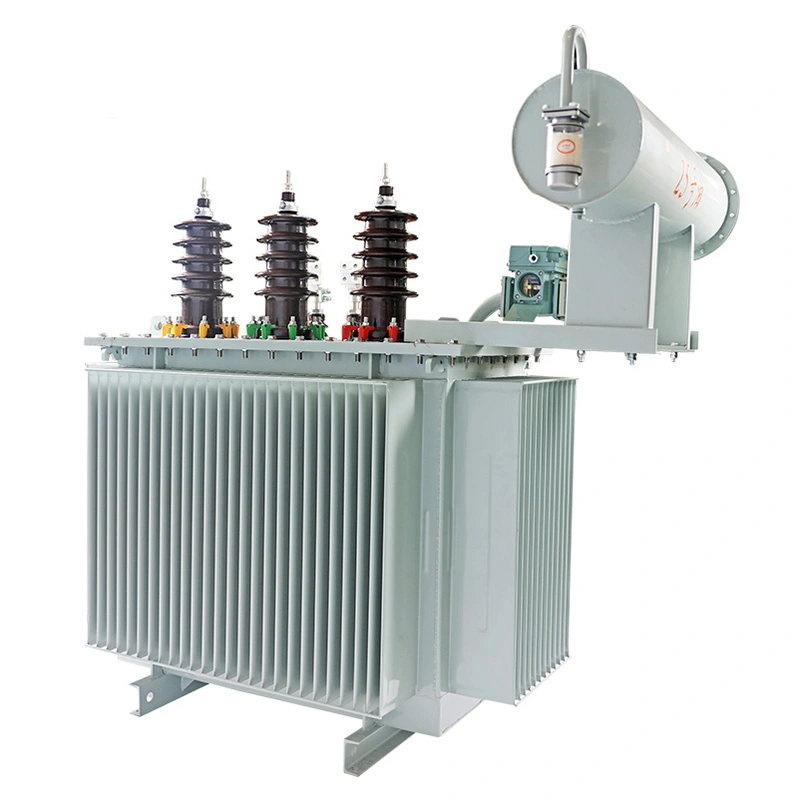

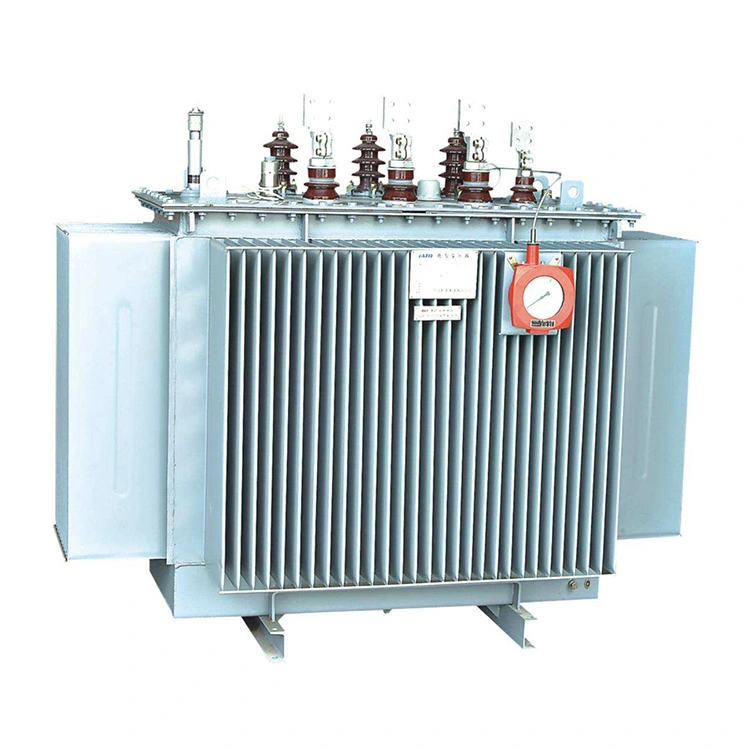

1000kva jakelutehomuuntaja 11-33kv

1000kva:n jakelutehomuuntaja 11–33kv on keskeinen keskijännitesähkölaite, joka on valmistettu IEC 60076- ja GB 1094 -standardien mukaisesti. Se muuntaa 11kV syöttötehon 33kV ulostuloksi, toteuttaen energiansiirron jännitetasojen välillä. Sitä käytetään laajalti teollisuuspuistoissa, voimalaitoksissa, maaseudun verkkojen uudistamisessa ja suurissa teollisuusyrityksissä.

YNd11-vektoriryhmä, CRGO-piiteräsydin ja puhdas kuparikäämit, 1000kva:n jakelutehomuuntaja 11–33kv:lla on alhainen energiankulutus, vahva ylikuormituskapasiteetti ja vakaa suorituskyky. ±2 × 2,5 % kuormittamattoman jännitteen säädöllä se varmistaa vakaan tehon, ja sen hermeettinen tiivis rakenne sopii sisä- ja ulkoasennukseen tarjoten luotettavaa tehotukea erilaisiin skenaarioihin.

1000kva:n jakelutehomuuntajaa 11–33kv käytetään pääasiassa keskijänniteverkkojen jännitteen korotusskenaarioissa.

Sen erityisiä sovellusalueita ovat:

1. Teollisuuspuistot, suuret teollisuus- ja kaivosyritykset: Muuntaa omien voimaloidensa tuottamaa tai sähköverkosta saatua 11 kv:n suurjännitetehoa 33 kv:n suurjännitetehoksi sisäiseen voimansiirtoon ja suurten laitteiden virransyöttöön.

2. Voimalaitokset ja sähköasemat: Käytetään generaattoreiden jännitteen korotuslaitteistona, joka muuntaa generaattoreiden tuottaman pienjännitetehon 33 kv:n suurjännitetehoksi ja kytkee sen keskijänniteverkkoon.

3. Maaseudun sähköverkon päivitys: Nosta maaseudun sähköverkon jännitetasoa, vähennä siirtohäviöitä ja varmista maaseudun sähkönsyötön vakaus.

4. Suuret rakennustyömaat ja väliaikaiset sähkönsyöttöprojektit: Tarjoa vakaa 33 kv:n suurjänniteteho suurille rakennuskoneille ja tilapäisille tehonsyöttöjärjestelmille.

Tekninen parametri:

K: Mitkä ovat muuntajaöljyn huoltostandardit? Milloin öljyä on täydennettävä tai vaihdettava?

V: Tämä 1000kva:n jakelutehomuuntaja 11–33kv on täysin suljettu rakenne. Normaalissa käytössä ilman öljyvuotoa ei ole tarvetta säännölliseen öljyntäyttöön.

Huolto-ohjeet: Ota näytteitä muuntajan öljyn testaamiseksi 1–2 vuoden välein ja testaa läpilyöntijännite, kosteuspitoisuus ja happoarvo. Jos öljytaso on standardiasteikon alapuolella, öljyn väri on tumma ja samea, kosteuspitoisuus ylittää standardin tai eristyslujuus heikkenee, tarvitaan oikea-aikainen öljyn lisäys tai yleinen öljynvaihto. Eri merkkien tai eri valmistajien muuntajaöljyjen sekoittaminen on ehdottomasti kiellettyä. Öljynvaihdon jälkeen vaaditaan perusteellinen tyhjennys, jotta vältetään öljyssä olevien ilmakuplien aiheuttamat paikalliset purkausvirheet.

K: Mikä on standardi oikosulkuimpedanssiarvo 1000kva jakelutehomuuntajalle 11–33kv? Mikä tämän asetuksen merkitys on?

V: Normaali oikosulkuimpedanssi on 6,5 %. Tämä arvo on kansallinen standardi ja IEC-standardiasetus 1000kva:n jakelutehomuuntajalle 11–33kv tasolla. Sitä ei voi muuttaa mielivaltaisesti.

Ytimen suunnittelun merkitys on: Ensinnäkin se rajoittaa tehokkaasti oikosulkuvirran huippua verkon oikosulkuvikojen aikana, vähentää oikosulun sähkömotorisen voiman vaikutusta muuntajan käämiin ja sydämeen ja välttää suuria vikoja, kuten käämien muodonmuutoksia ja sydänvaurioita; Toiseksi se vastaa keskijänniteverkon oikosulkukapasiteettia, varmistaa ylä- ja alavirran kytkinlaitteiden ja releen suojalaitteiden asetusten tarkan koordinoinnin, estää vikojen laukaisun yli tason ja takaa koko keskijännitteen jakelujärjestelmän vakauden. Kolmanneksi se ohjaa 1000kva:n jakelutehomuuntajan 11–33kv jännitteensäätönopeutta, välttää liialliset jännitteen poikkeamat kuormituksen vaihteluiden aikana ja varmistaa, että virtalähteen laatu täyttää standardit.
