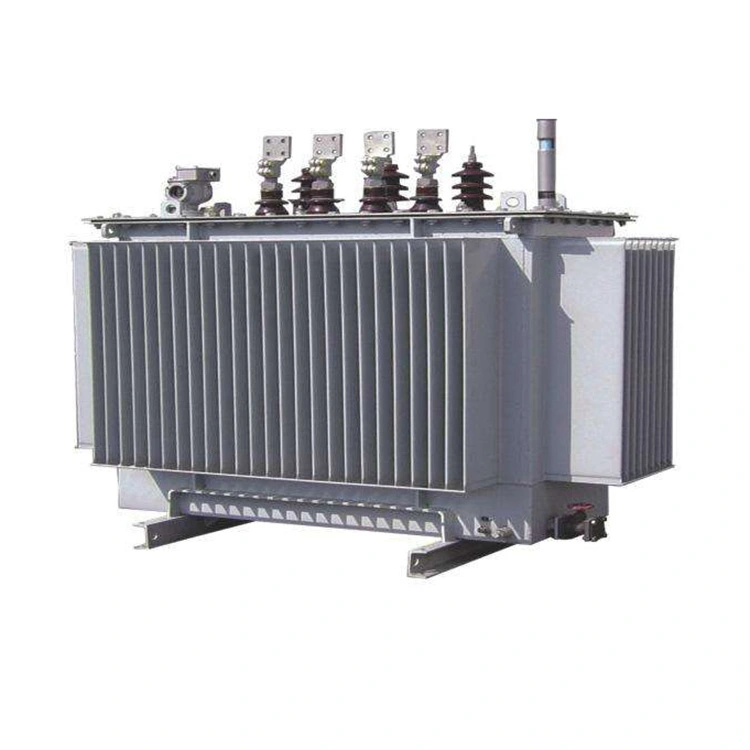

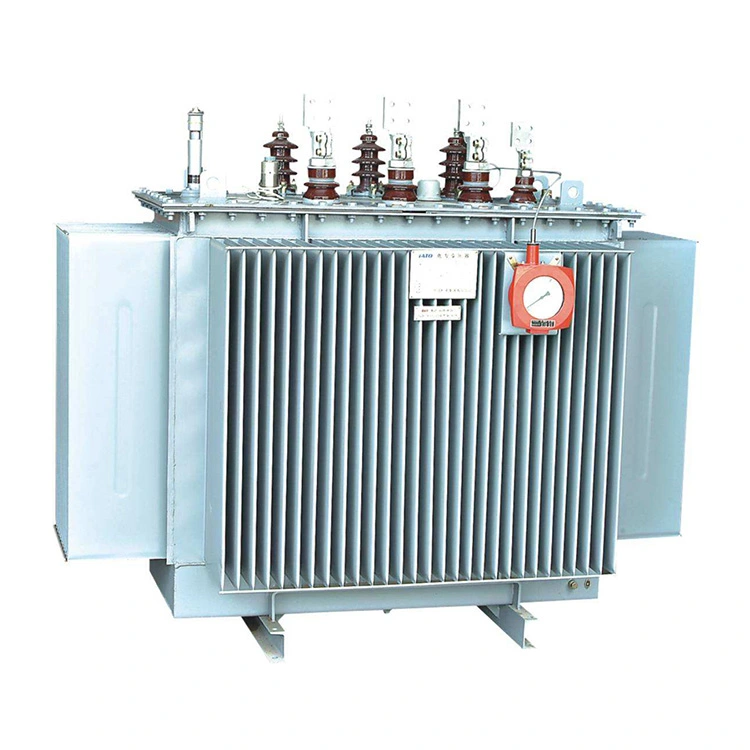

10kv 1600kva öljyupotetun tehomuuntajan ydin on valmistettu pinoamalla korkealaatuisia kylmävalssattuja piiteräslevyjä. Tämä vähentää merkittävästi nollakuormitushäviötä ja nollavirtaa. Ydin on sidottu yhteen sen tiiviyden varmistamiseksi ja melun minimoimiseksi. Sekä korkea- että pienjännitekäämit on käämitty hapettomalla kuparilla. Pienjännitekäämissä on kaksoisspiraali- tai nelispiraalirakenne, kun taas korkeajännitekäämitys käyttää monikerroksista sylinterimäistä rakennetta.
10kv 1600kva öljyupotettu tehomuuntajan kytkentä käyttää Dyn11-tekniikkaa, joka vähentää yliaaltojen vaikutusta sähköverkkoon ja parantaa tehonsyötön laatua. Siinä on täysin suljettu rakenne, mikä pidentää käyttöikää.
10kv 1600kva öljyupotettu tehomuuntaja on huoltovapaa ja todellinen mitattu melu on standardia alhaisempi. Toisin kuin tavalliset öljyupotetut muuntajat, täysin suljetut muuntajat eivät vaadi öljysäiliötä. Öljymäärän muutoksia voidaan säätää automaattisesti ja kompensoida öljysäiliön aallotettujen levyjen joustavuudella.
|
Tuotteen nimi |
10kv 1600kva öljyupotettu tehomuuntaja |
|
Korkea paine (KV) |
10 KV |
|
Korkeapainehanan alue (%) |
±5 /±2 × 2,5 % |
|
Matala paine (KV) |
0,4 KV |
|
Vektoriryhmän symboli |
Dyn11/Yyn0 |
|
EI kuormitushäviötä (W) |
1640 W |
|
Kuormitushäviö (W) |
14500W |
|
EI kuormitusvirtaa (%) |
0,8 % |
|
Oikosulkuimpedanssi (%) |
4,5 % |
1.Sen ydin on valmistettu pinoamalla 0,18–0,3 millimetrin paksuisia orientoituja piiteräslevyjä leimaus- ja leikkausprosessien kautta, mikä varmistaa hyvän vakauden.
2. Kela on valmistettu puhtaasta kuparista. Korkeajännitepiireissä käytetään polyimidi-emaloitua lankaa. kun taas pienjännitepiireissä käytetään hapetonta kuparilankaa tai kuparikalvoa oikosulkusestävyyden parantamiseksi.
3. "Dyn11"-liitäntäsymbolin käyttö voi välttää korkean kertaluvun harmonisten vaikutuksen. Se vastustaa tehokkaasti kompensoimattomien kuormien vaikutusta ja parantaa tehonsyötön laatua."
4. 10 kv:n 1 600 kva:n öljyupotettu tehomuuntaja käyttää tyhjiööljyn ruiskutusta ilmakuplien poistamiseen ytimestä, mikä varmistaa eristyksen vakauden.
5. Muuntajalle tehdään tiukat tarkastukset ennen tehtaalta lähtöä, ja se on täysin IEC- ja ISO-standardien mukainen.
(1) Täysin suljetun öljyupotetun muuntajan runko on täytetty öljyllä tyhjiössä, mikä poistaa kosteuden ja ilman kokonaan eristysmateriaaleista ja varmistaa muuntajan pitkän käyttöiän.
(2) Täysin suljetuissa 10kv 1600kva öljyupotetuissa tehomuuntajissa öljysäiliössä on aallotettu tyyppinen säiliö tai kokoontaitettava lämmönpoistolaite, ja öljysäiliö on eliminoitu. Öljytilavuuden muutos kompensoidaan öljysäiliön elastisuudella.
Koska täysin suljetun öljyupotetun muuntajan runko on eristetty ilmasta, öljyn ja ilman välillä ei ole kosketusta, joten eristys ei kostu ja vanhenemisnopeus hidastuu huomattavasti. Tämän seurauksena muuntajan luotettavuus ja käyttöikä paranee. Ennen käyttöä ei tarvitse tarkastaa, joten käyttäjät voivat säästää kustannuksia.
