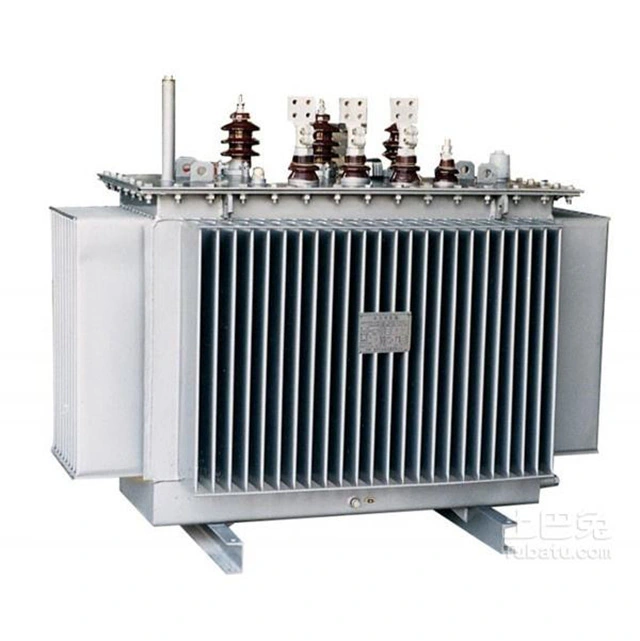

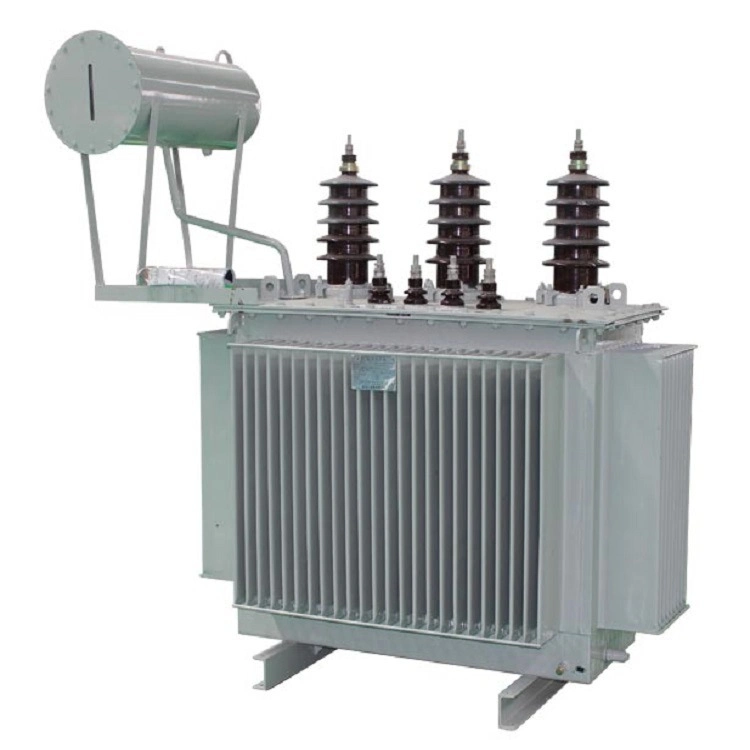

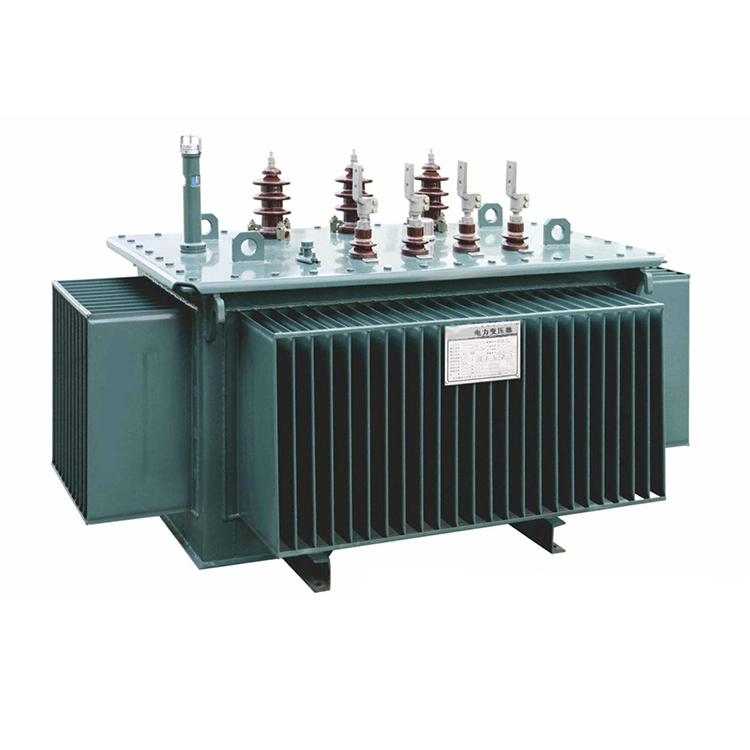

500kva jakelusähkömuuntaja

500 kva:n jakelusähkömuuntajassa on seuraavat tärkeimmät edut: kehittynyt eristystekniikka parantaa turvallisuutta. Vähämeluinen toiminta ja vähäiset huoltotarve. Se on suunniteltu erityisesti tehokkaaseen toimintaan kaupallisissa ja teollisissa ympäristöissä, ja sen 500 kVA:n kapasiteetti tarjoaa sekä kustannustehokkuutta että ympäristöystävällisyyttä.

Käyttäjät voivat valita alumiinikäämien saavuttaakseen tasapainon kustannusten ja tehokkuuden välillä, tai kuparikäämit parempaan johtavuuteen, pienemmille häviöille ja erinomaiselle lämmönkestävyydelle.

Lämpötilan nousuksi voidaan valita 150 ℃, 115 ℃ tai 80 ℃. Jälkimmäinen voi parantaa tehokkuutta ja pidentää eristeen käyttöikää korkeissa ympäristön lämpötiloissa tai jatkuvassa kuormituksessa, ja niissä voidaan käyttää materiaaleja, joiden lämpötila on 220 °C tai korkeampi.

500kva:n jakelusähkömuuntajien kotelotyyppejä ovat kuiviin sisätiloihin soveltuvat tuuletetut NEMA 1 -kotelot, ulko-/kosteisiin ympäristöihin sopivat sateenkestävät NEMA 3R -kotelot sekä täysin suljetut kotelot, jotka sopivat pölynkestävään, kosteudenkestävään, syövyttävään tai vaarallisiin tiloihin.

Tekninen parametri:

Mikset käyttäisi ytimenä kokonaista piiteräksen palaa sen sijaan, että työstäisit sitä levyksi?

Tämä johtuu siitä, että levymäinen ydin voi vähentää toisen tyyppistä rautahäviötä "pyörrevirtahäviö". Kun 500kva:n jakelusähkömuuntaja toimii, kelassa on vaihtovirta ja sen tuottama magneettivuo on luonnollisesti vaihtuvaa. Tämä muuttuva magneettivuo tuottaa indusoituneen virran rautasydämeen. Rautasydämessä syntyvä indusoitunut virta kiertää ympyränmuotoisesti magneettivuon nähden kohtisuorassa tasossa, joten sitä kutsutaan pyörrevirraksi. Pyörrevirtahäviö aiheuttaa myös rautasydämen kuumenemisen.

Pyörrevirtahäviön vähentämiseksi 500 kva:n jakelusähkömuuntajan rautasydän valmistetaan pinoamalla keskenään eristettyjä piiteräslevyjä siten, että pyörrevirta kulkee kapeassa, pitkänomaisessa piirissä pienemmän poikkileikkauksen läpi, mikä lisää pyörrevirtareitin vastusta. Samalla piiteräksessä oleva pii lisää materiaalin ominaisvastusta, mikä myös vähentää pyörrevirtaa.

500 kva:n jakelusähkömuuntajien ytimille valitaan yleensä 0,35 mm:n paksuiset kylmävalssatut piiteräslevyt. Tarvittavan ytimen koon mukaan se leikataan pitkäksi levyksi. Teoriassa pyörrevirran vähentämiseksi mitä ohuempi on piiteräslevy ja mitä kapeammat limittyvät levynauhat, sitä parempi vaikutus. Tämä ei vain vähennä pyörrevirtahäviötä, alentaa lämpötilan nousua, mutta myös säästää piiteräslevyjen materiaalia.

Piiteräslevyistä muuntajasydämiä valmistettaessa se ei kuitenkaan perustu pelkästään edellä mainittuihin suotuisiin tekijöihin, koska rautasydämen tekeminen tällä tavalla lisää huomattavasti työskentelyaikaa ja pienentää rautasydämen tehollista poikkileikkausta. Siksi valmistettaessa muuntajasydämiä piiteräslevyillä on otettava huomioon erityinen tilanne, punnittava edut ja haitat ja valittava optimaalinen koko.

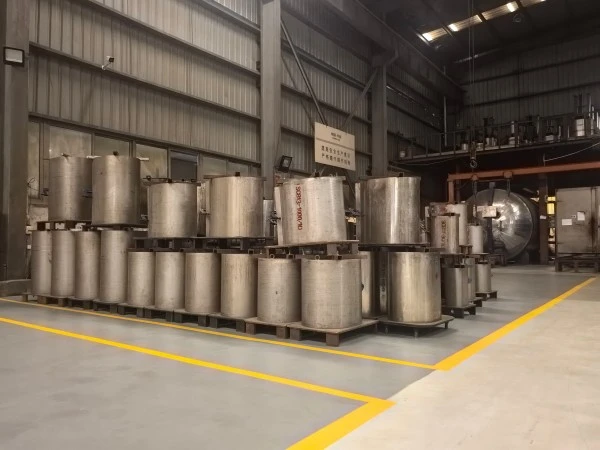

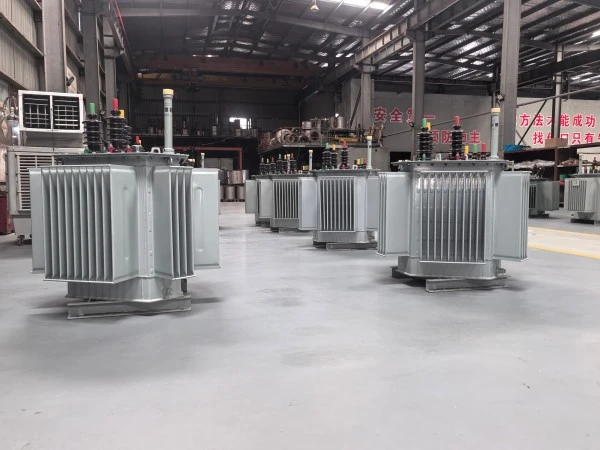

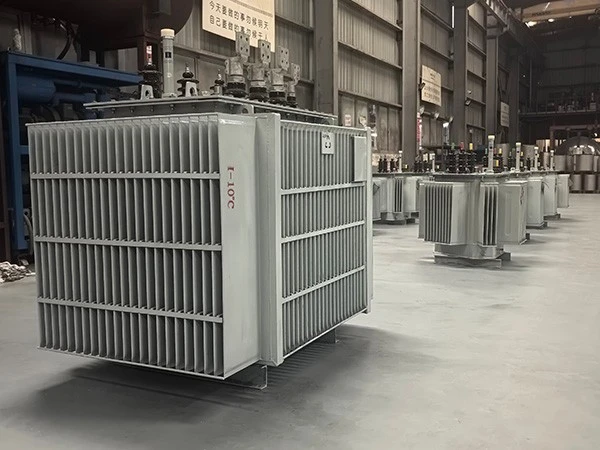

Työpaja

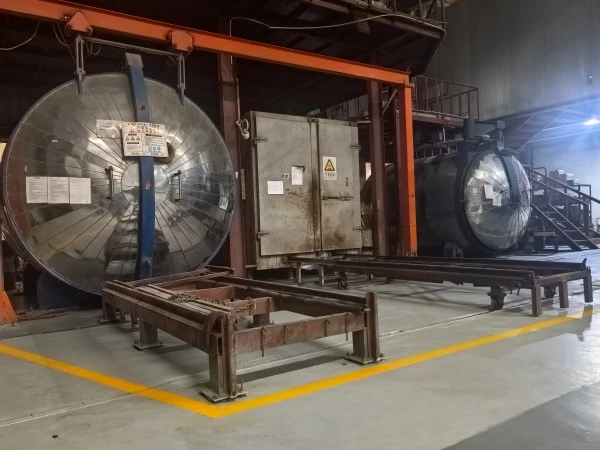

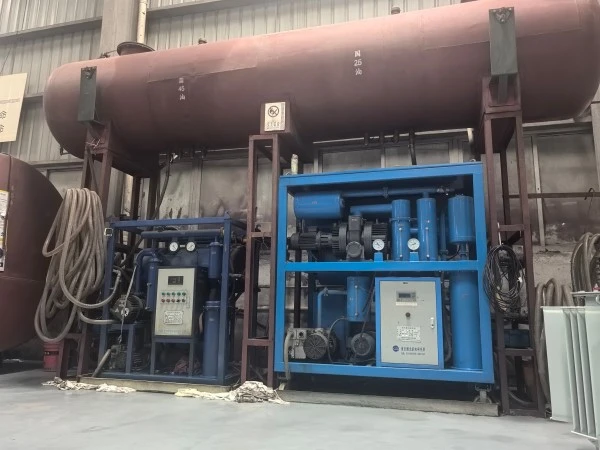

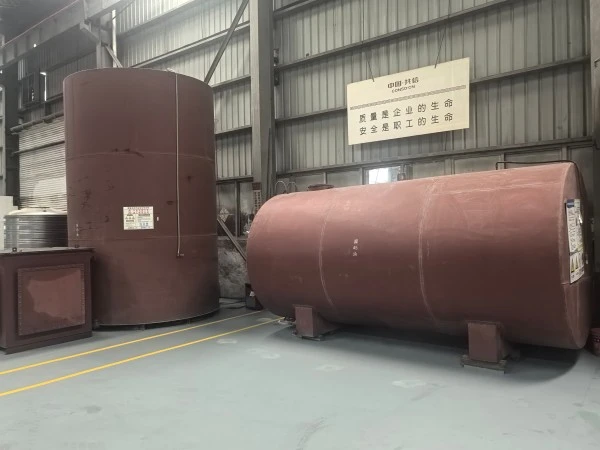

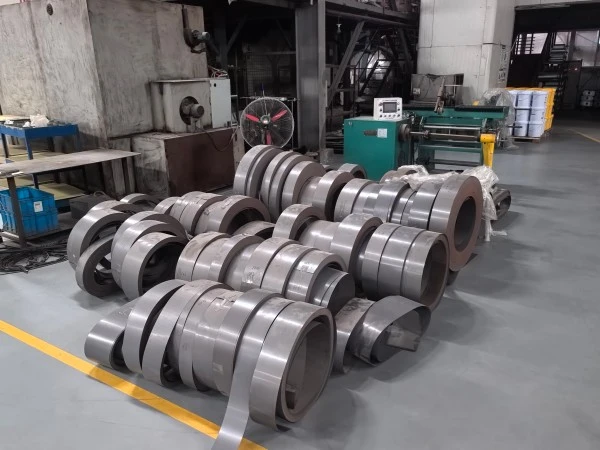

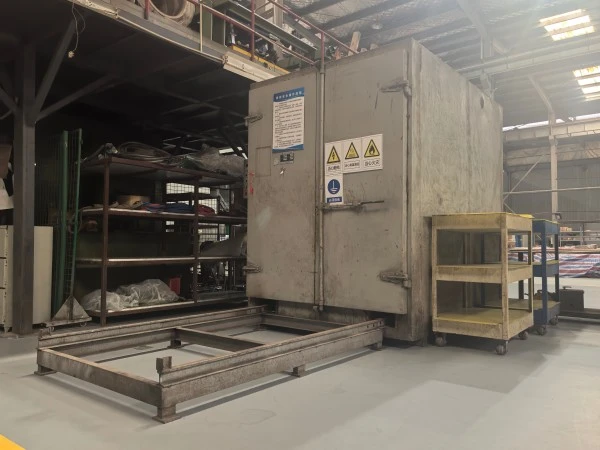

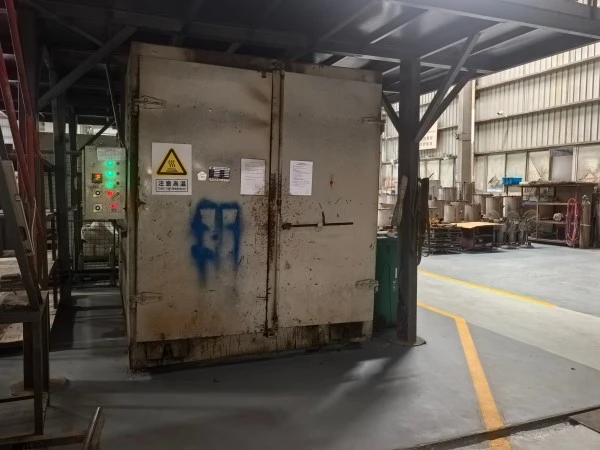

Laitteet

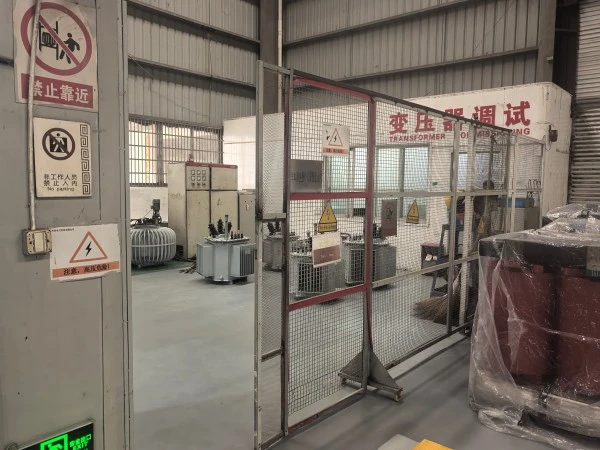

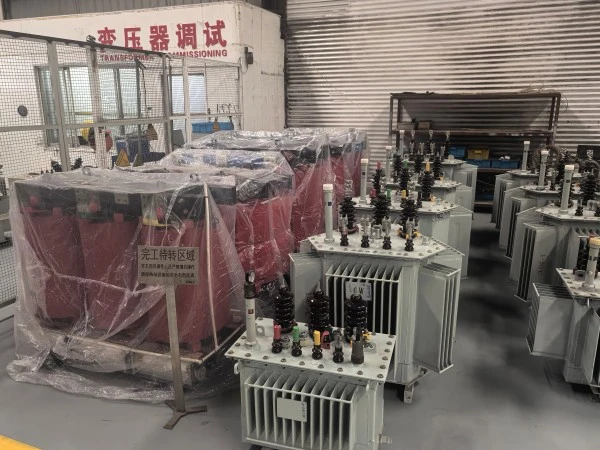

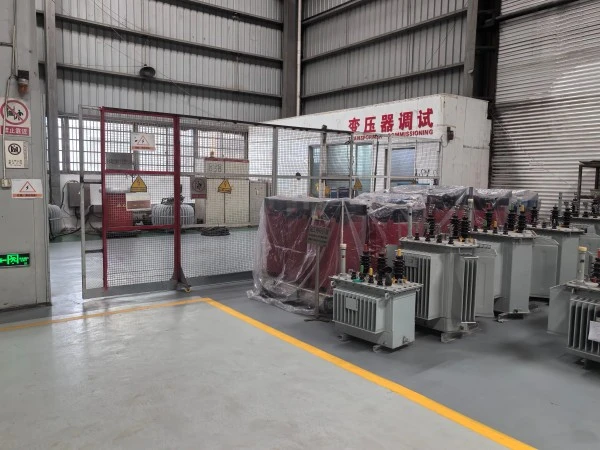

Testata
