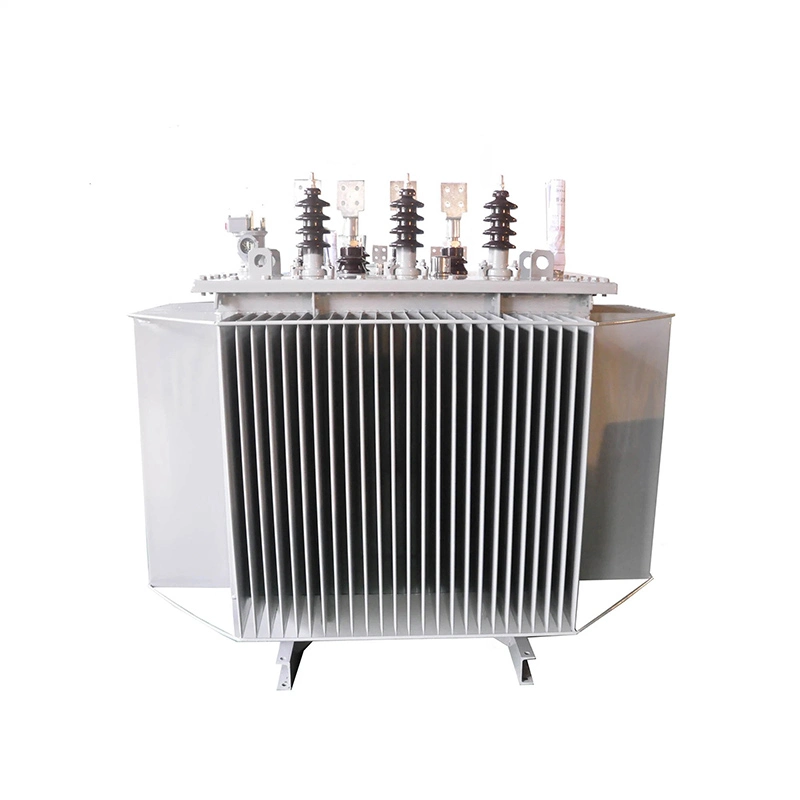

22kv tehomuuntajan 1000kva öljyupotettu ydin on valmistettu korkean magneettisen absorption rakesuuntautuneesta kylmävalssatusta ferriittimagneettisesta ytimestä. Ytimessä on täysin vino laminoitujen ytimien liitosrakenne. Ydinpylväällä on monitasoinen porrastettu pyöreä poikkileikkaus, ja ikeellä ja ytimellä on sama poikkileikkausala.
22kv tehomuuntaja 1000kva öljyupotettu öljysäiliö, joka koostuu aaltoilevista seinistä. Sisäpuoli on pinnoitettu pölytiivisellä maalilla ja maalikerros on vahva. Aaltoilevalla jäähdytyslevyllä on jäähdytysvaikutus ja sen sitkeys voi kompensoida ympäristön lämpötilan säätelyn aiheuttamia muuntajaöljyn painon muutoksia.
Siksi suljetussa muuntajassa ei ole öljysäiliötä, mikä pienentää muuntajan kokonaiskorkeutta. Kun 22kv tehomuuntajan 1000kva upotettu öljy pakataan, otetaan käyttöön tyhjiööljytäytön käsittelytekniikka, joka poistaa muuntajan kosteuden kokonaan, eikä muuntajaöljy joudu kosketuksiin ilman kanssa.
Tämä estää tehokkaasti veden ja hapen pääsyn muuntajaan ja aiheuttaa muuntajan eristyksen jatkuvaa huononemista. Muuntajaöljy todennäköisesti vanhenee, joten säännöllisiä öljynäytteitä ei tarvitse tehdä.
|
Nimellisteho: |
1000 kva |
|
Ensisijainen jännite: |
22 kv |
|
Toissijainen jännite: |
0,4 kv |
|
Vaiheiden lukumäärä: |
3 vaihe |
|
Eristyksen lämpötilaluokka: |
Luokka A (105°C) / Luokka F (155°C) valinnaisena valinnana |
|
Po |
≤1150 W |
|
Pk 75°C |
≤9200 W |
|
Vikaimpedanssi |
5 % |
Kun tehomuuntaja toimii normaalisti, rautasydämessä on oltava luotettava maadoituspiste. Ilman maadoitusta rautasydämen ja maan välinen kelluva jännite aiheuttaisi rautasydämen ja maan välissä ajoittaista purkauspurkausta. Kun rautasydän on maadoitettu vain yhdessä pisteessä, mahdollisuus kelluvan potentiaalin muodostumiseen rautasydämeen on eliminoitu. Kuitenkin, kun rautasydämessä on useampi kuin yksi maadoituspiste, rautasydämien välinen epätasainen potentiaali muodostaa maadoituspisteiden väliin kiertävän virran, mikä aiheuttaa ylikuumenemista useissa rautasydämen maadoituspisteissä. Tämä voi johtaa monipistemaadoitusvikaan, jossa rautasydän oikosulkee, mikä johtaa lisääntyneeseen rautahäviöön, mikä vaikuttaa vakavasti muuntajan suorituskykyyn ja normaaliin toimintaan ja voi jopa aiheuttaa laukaisun raskaan kaasun vaikutuksesta.
Palanut ja sulanut paikallinen rautasydän voi aiheuttaa oikosulun rautalastujen välillä, mikä lisää raudan hävikkiä ja vaikuttaa vakavasti muuntajan suorituskykyyn ja normaaliin toimintaan, jolloin rautasydämen piiteräslevyt on vaihdettava korjausta varten. Siksi 22 kv:n tehomuuntajan 1 000 kva:n öljyllä ei saa olla useita maadoituspisteitä. sillä voi olla ja tulee olla vain yksi maadoituspiste.
