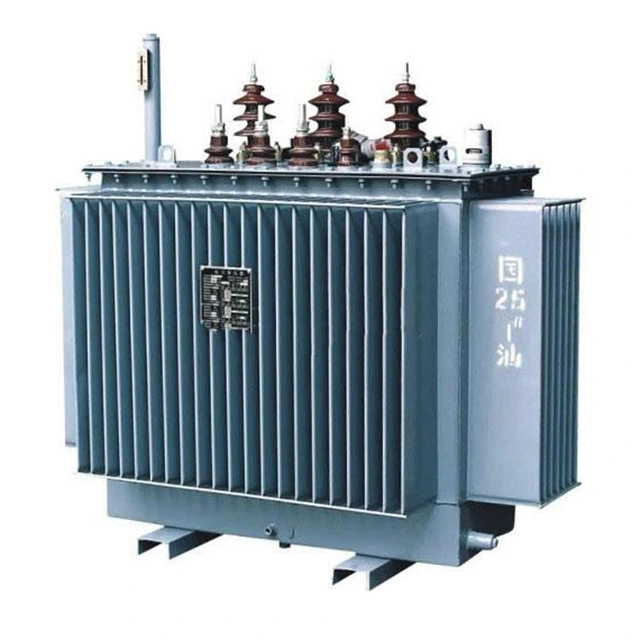

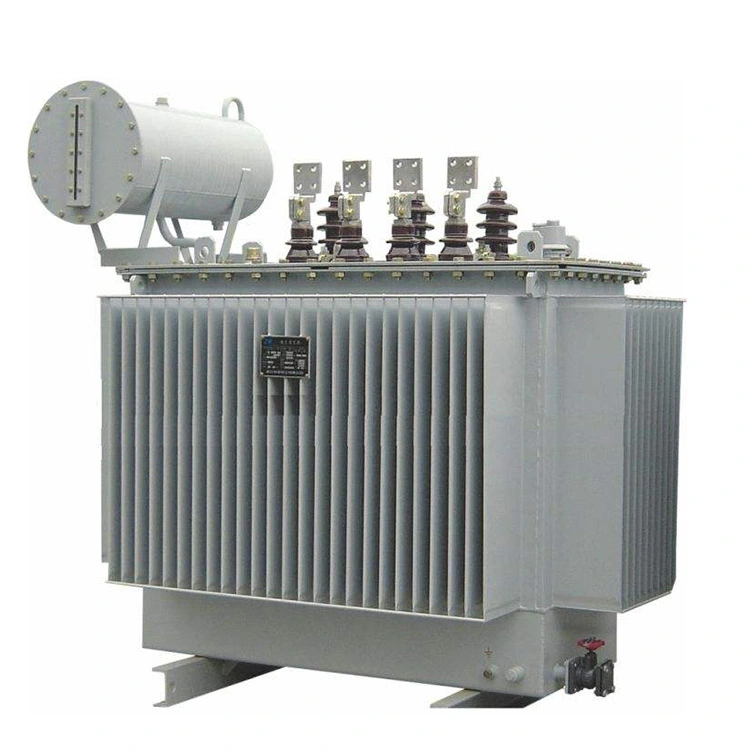

Sähköinen 3-vaiheinen 10kv 400kva tehomuuntaja

Sähköinen 3-vaiheinen 10kv 400kva tehomuuntaja koostuu pääasiassa komponenteista, kuten sydämestä, käämeistä, öljysäiliöstä, jäähdytyslaitteesta ja suojalaitteesta. Kaikki ytimet käyttävät ydintyyppistä rakennetta, ja yleensä ydintyyppinen rakenne käyttää päällekkäistä kokoonpanoprosessia. Käämit ovat kolmivaiheisen tehomuuntajan piirin osa.

Kolmivaiheisen 10kv 400kva tehomuuntajan korkea- ja pienjänniteholkit ovat posliinieristettyjä putkia, jotka sisältävät johtimia. Niitä käytetään muuntajan ensiö- ja toisiokäämien liitäntä- ja ulostulopäiden kiinnittämiseen ja eristämiseen.

Öljysäiliö koostuu säiliön rungosta, säiliön kannesta, lämmönpoistolaitteesta ja öljynpoistoventtiilistä. Sen päätehtävänä on integroida muuntaja yhdeksi kokonaisuudeksi ja tarjota lämmönpoistoa. Sisällä on käämit, sydän ja muuntajaöljy.

3-vaiheisen 10kv 400kva tehomuuntajan öljyllä ei ole ainoastaan ​​kiertojäähdytys- ja lämmönpoistotoimintoja, vaan sillä on myös eristävä vaikutus. Käämien ja säiliön rungon (säiliön seinämien ja säiliön pohjan) välillä on tietty etäisyys, jonka eristää säiliössä oleva öljykerros.

Räjähdyssuojattu putki, jonka tehtävänä on estää räjähdysonnettomuudet polttoainesäiliössä. Käämikytkimellä muutetaan muuntajan käämien kierrosten määrää muuntajan lähtöjännitteen säätämiseksi. 3-vaiheisen 10kv 400kva tehomuuntajan jännitettä säätelevä menetelmä on asettaa hanat yhteen sen käämeistä, poistaa tai lisätä osa käämin kierroksista, jolloin kierrosten lukumäärää muutetaan ja jännitesuhteen muuttamisen tarkoitus saavutetaan.

Tekninen parametri:

K: Kuinka 3-vaiheisen 10kv 400kva tehomuuntajan ydin haihduttaa lämpöä?

V: Muuntajan normaalin toiminnan aikana sydän tuottaa lämpöä rautahäviön vuoksi. Mitä suurempi ytimen paino ja tilavuus on, sitä enemmän se tuottaa lämpöä. Muuntajaöljyn lämpötila yli 95 astetta on altis ikääntymiselle, joten sydämen pintalämpötila tulee pitää mahdollisimman paljon tämän lämpötilan alapuolella. Tämä edellyttää sydämen lämmönpoistorakennetta, jotta sydämen lämpö hajoaa nopeasti. Lämmönpoistorakenteen tarkoituksena on pääasiassa lisätä ytimen lämmönpoistopintaa. Ytimen lämmönpoisto sisältää pääasiassa öljykanavan lämmönpoiston ja ytimen ilmakanavan lämmönpoiston.

Suuren kapasiteetin öljyllä upotetuissa muuntajissa öljykanavat asetetaan usein sydämen laminointien väliin lämmönpoistovaikutuksen parantamiseksi. Öljykanavia on kahta tyyppiä: toinen on yhdensuuntainen piiteräslevyjen kanssa ja toinen on kohtisuorassa teräslevyihin nähden. Jälkimmäisellä järjestelyllä on parempi lämmönpoistovaikutus, mutta rakenne on monimutkaisempi.

Kuivatyyppisissä muuntajissa ydin on ilmajäähdytteinen. Sen varmistamiseksi, että sisälämpötila ei ylitä sallittua arvoa, rautasydänpilareihin ja ikeisiin asennetaan usein ilmakanavia.
