11kv 25ka Vcb tyhjiöpullon katkaisija

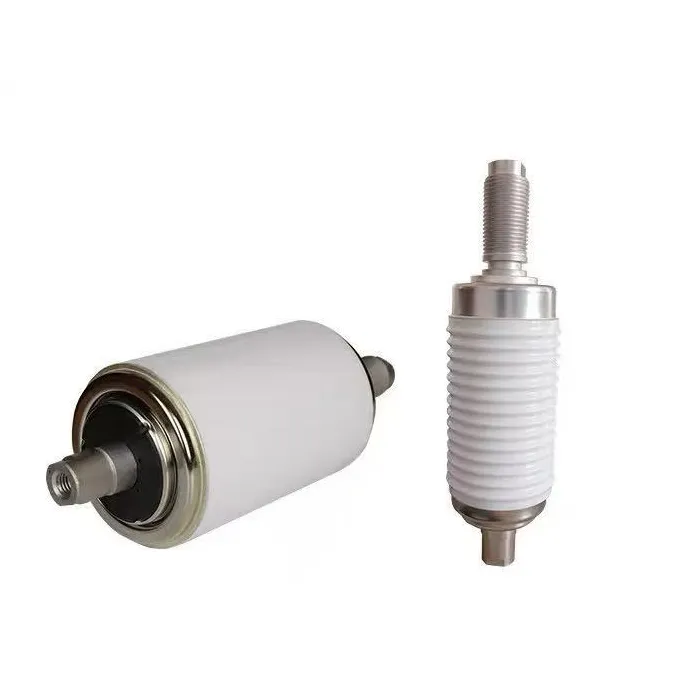

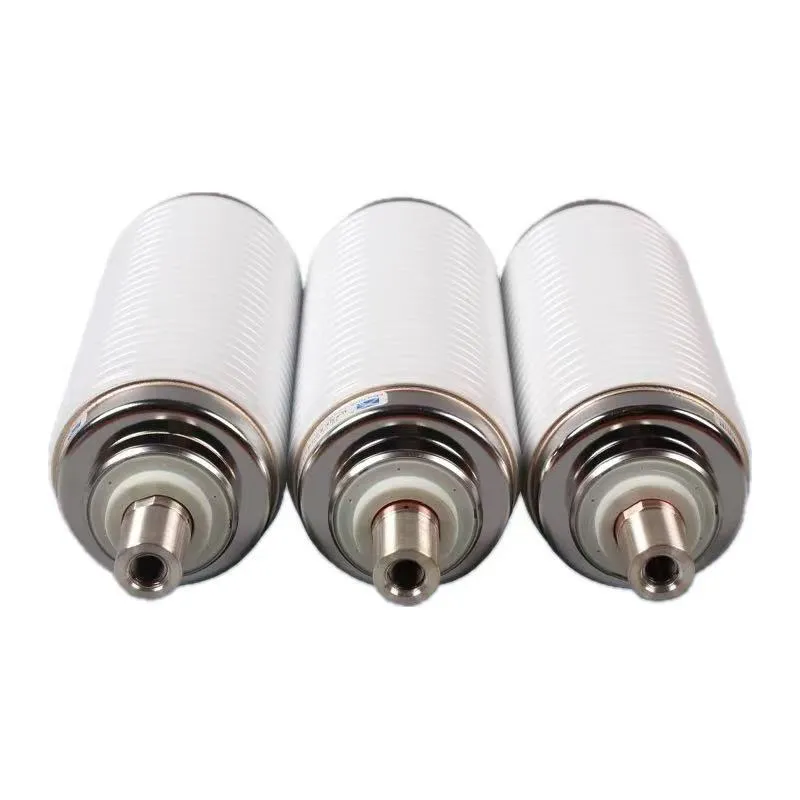

11kv 25ka vcb tyhjiöpullon katkaisija on keskijännitteisten tyhjiökatkaisijoiden ydinsammutuskomponentti, jota käytetään laajalti 11kV virranjakelujärjestelmissä. Siinä on täysin suljettu keraaminen kuori, jossa on CuCr50-seoksesta valmistetut koskettimet ja korkeatyhjiö (≤5×10⁻⁴ Pa) kaarisammutusaine, jolla on kompakti rakenne, kevyt paino ja erinomainen eristyskyky. Nimellinen oikosulkukatkaisuvirta on 25 kA, nimellisvirta vaihtelee 630 A - 2 000 A, ja mekaaninen käyttöikä on yli 10 000 toimintoa. Se täyttää IEC 62271-100 -standardit, sopii sisäkäyttöön teollisuuden ja sähkönjakelun skenaarioissa.

11kv 25ka vcb tyhjiökaarikatkaisijan toimintaperiaate perustuu tyhjökaarisammutukseen: suljettaessa liikkuvaa kosketinta ohjaa käyttömekanismi koskettamaan staattista kosketinta muodostaen virtapolun. Avattaessa koskettimet erottuvat muodostaen kaaren, joka jäähtyy ja sammuu nopeasti alhaisen hiukkastiheyden vuoksi tyhjiössä, jolloin dielektrinen lujuus palautuu välittömästi. Suojausjärjestelmä absorboi käytön aikana kaarienergiaa estääkseen metallihöyryn kertymisen, kun taas ruostumattomasta teräksestä valmistettu palke varmistaa ilmatiiviyden kosketusliikkeen aikana, mikä varmistaa sähköjärjestelmän vakaan ja luotettavan toiminnan.

Edut:

Vahva katkaisukapasiteetti: Katkaisee luotettavasti 25 kA oikosulkuvirran, täyttää IEC 62271-100 -standardit.

Nopea ja vakaa: Valokaari sammuu millisekunneissa; ei uudelleensytytystä; dielektrisen palautumisnopeus on vertaansa vailla.

Pitkä käyttöikä ja vähän huoltoa: CuCr-koskettimissa on vähän kulumista; mekaaninen käyttöikä ≥10 000 toimintoa; lähes huoltovapaa.

Turvallinen ja ympäristöystävällinen: Ei öljyä/kaasua; ei räjähdys-/palovaaraa; kaari ei altistu; alhainen melu ja nolla saasteet.

Kompakti ja luotettava: Pieni koko, kevyt, hyvä sopeutumiskyky sisäkäyttöön; vakaa suorituskyky vaikeissa olosuhteissa.

FAQ

K: Kuinka asentaa ja huoltaa 11kv 25ka vcb tyhjiöpullon katkaisija?

V: Ensinnäkin, asenna pystysuoraan VCB:hen ja varmista samankeskisyys käyttömekanismin kanssa.

Toiseksi, Vältä mekaanisia iskuja ja pidä puhtaana / kuivana asennuksen aikana.

Lopuksi, sisäistä huoltoa ei tarvita; vaihda, kun koskettimen kuluminen ylittää rajan (≤3 mm).

Tarkista säännöllisesti eristys ja tiiviys; noudata valmistajan testisyklejä.

K: Onko se yhteensopiva 12 kV tehojärjestelmien kanssa?

V: Kyllä, se on täysin yhteensopiva. Nimellisjännite on 11 kV, joka on suunniteltu sopimaan 12 kV:n sähkönjakelujärjestelmään ja vastaa useimpien keskijänniteskenaarioiden todellisiin sovellustarpeisiin.

K: Mitä kontaktimateriaalia käytetään ja mitkä ovat sen edut?

V: Se käyttää CuCr50-seoksesta valmistettuja koskettimia, joiden etuna on alhainen kuluminen, vahva valokaaren kestävyys ja pitkä käyttöikä, mikä takaa vakaan katkaisukyvyn jopa alle 25 kA:n oikosulkuvirralla.

Tuotteiden pakkaus ja toimitus:
