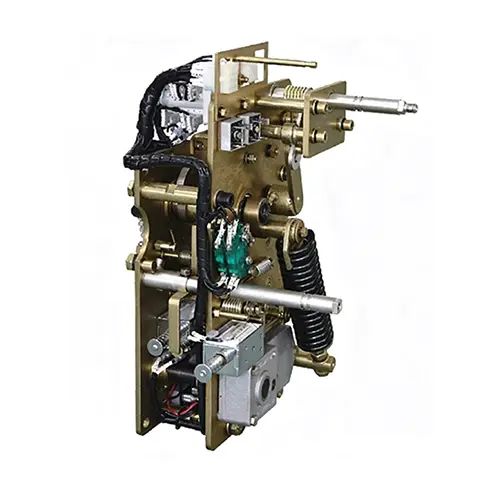

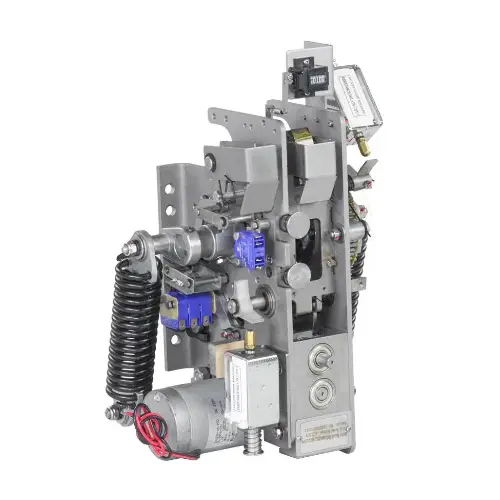

Tyhjiökatkaisijan jousivaraustoimintamekanismin ydinperiaate on jousienergian varastoinnissa, säilyttämisessä ja vapauttamisessa nopean ja luotettavan kytkennän aikaansaamiseksi.
Energian varastointi: Moottori puristaa/venyttää sulkujousta hammaspyörien ja nokkien kautta muuttamalla sähkön elastiseksi potentiaaliksi; rajakytkimet pysäyttävät moottorin, kun se on ladattu täyteen.
Energianpidätys: Salvat/räikkäät lukitsevat jousen valmiustilaan, valmiina aktivoitavaksi.
Energian vapautus: komennossa lukko vapautuu ja jousivoima ohjaa koskettimet sulkeutumaan (kytkentäpiiri) tai avaamaan (sammuttaa valokaaren ja katkaisee virran).
| Parametrit | Yksiköt | Tekniset parametrit |
| Sulkeutumisenergia | J | 85-120 |
| Mekanismin sulkemis- ja avautumiskulma | o | 42-46 |
| Apukytkimen koskettimen logaritmi | 一 | 6K6B |
| Ajokytkimen koskettimen logaritmi | 一 | 2K2B |
| Moottorin latausaika | S | <10 |
| Käsitelty lataushetki | N ·m | <20 |
| Moottorin teho | W | 40 (AC/DC 220V/110V) |
| Sulkeutuva sähkömagneettivastus (DC) | Ω | 130 (220 V) / 33 (110 V) |
| Sulkeutuva sähkömagneettivastus (AC) | Ω | 56 (220 V) / 10,3 (110 V) |
| Avautuva sähkömagneettivastus (DC) | Ω | 105 (220 V) / 33 (110 V) |
| Avautuva sähkömagneettivastus (AC) | Ω | 39 (220 V) / 10,3 (110 V) |
| Mekanismin kestävyys | Ts | 10000 |
1. Nopea ja luotettava: Moottorikäyttöinen energian varastointi valmistuu alle 10 sekunnissa, ja välitön energian vapautuminen varmistaa tarkan ja nopean vaihdon (avautumisaika <30 ms).
2. Kaksoiskäyttö: Tukee sekä sähköistä että manuaalista energian varastointia/käyttöä, mikä takaa toiminnan myös sähkökatkojen aikana.
3. Pitkä käyttöikä: Vankka mekaaninen rakenne mahdollistaa jopa 10 000+ toimintoa ja vakaan suorituskyvyn oikosulkuvoimissa.
4. Turvallinen ja vakaa: Lukitusmekanismit estävät tahattoman vapautumisen, kun taas koordinoitu mekaaninen ja sähköinen ohjaus varmistaa, ettei toimintahäiriöitä ole.
5. Matala huoltotarve: Modulaarinen rakenne yksinkertaistaa osien vaihtoa, mikä vähentää seisokkeja ja käyttökustannuksia.
● Tarkista ennen asennusta ulkonäkö ja osat vaurioiden varalta ja varmista, että malli ja parametrit ovat yhdenmukaisia.
● Asenna mekanismi tiukasti katkaisijan runkoon kokoonpanopiirustuksen mukaisesti varmistaen samankeskeisyyden ja tiiviin liitoksen.
● Säädä kiertokankea, iskua ja raja-asentoa oikein varmistaaksesi vakaan ja joustavan toiminnan.
● Kytke ohjauspiiri oikein ja testaa manuaalinen energian varastointi, sähköenergian varastointi, sulkemis- ja avaustoiminnot yksitellen.
● Tarkasta kiinnikkeet säännöllisesti estääksesi löystymisen ja pidä mekanismi puhtaana ja kuivana.
● Voitele pyörivät ja kitkaosat säännöllisin väliajoin sujuvan toiminnan varmistamiseksi.
● Tarkista jousien, kelojen, apukytkimien ja johtojen kunto epänormaalin kuumenemisen tai vaurioiden varalta.
● Testaa toiminnan suorituskykyä säännöllisesti varmistaaksesi luotettavan avaamisen ja sulkemisen.
● Vaihda kuluneet osat ajoissa ja säilytä täydellinen huoltokirja.
● Tarjolla on maksutonta verkko- / paikan päällä koulutusta, joka kattaa esimerkiksi asennuksen ja käyttöönoton, päivittäisen huollon ja vikadiagnoosin, mikä auttaa asiakkaan käyttö- ja huoltotiimiä hankkimaan nopeasti käyttötaidot.
● 12 kuukauden kuluessa paikan päällä tapahtuvan laitteiden hyväksymis- ja hyväksymispäivästä. Takuuaikana ydinkomponentit, jotka eivät ole inhimillisten tekijöiden vaurioittamia (kuten energian varastointimoottori, sulkemis- ja avauskäämi, jousi, apukytkin jne.), toimitetaan vaihdettavaksi ja korjattavaksi.
