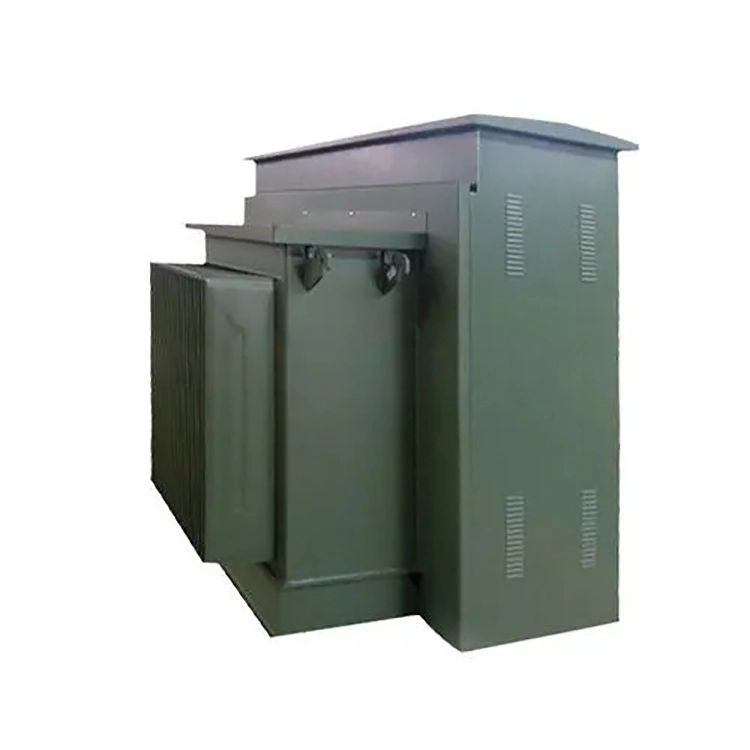

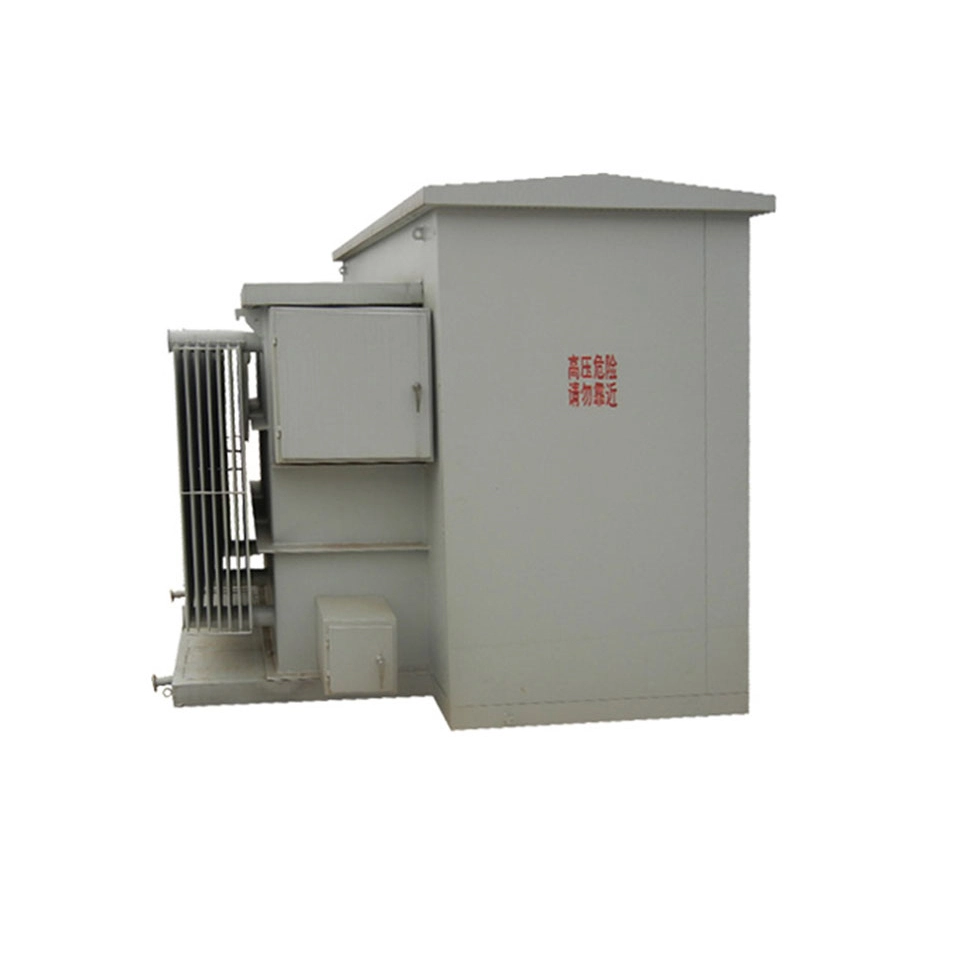

2,5 mva:n mineraaliöljytyynyyn asennettu tehomuuntaja

Mineraaliöljy toimii eristys- ja jäähdytysväliaineena, ja se on perinteisin ja kypsin eristysnesteen valinta tehomuuntajateollisuudessa. Joten 2,5 mva:n mineraaliöljytyynyllä asennettavalla tehomuuntajalla on erinomainen sähköeristyskyky, hyvä lämmönjohtavuus ja kustannustehokkuusetuja. Vaihtoehtoisiin eristysnesteisiin, kuten luonnonestereisiin verrattuna, vaikka mineraaliöljyllä on alhaisempi syttymispiste, sillä on parempi juoksevuus matalissa lämpötiloissa ja parempi luotettavuus kylmillä alueilla käytön aikana.

Pistokemuuntaja tukee kahden tyyppisiä tulojohtoja: Ensimmäinen on rengasverkkosyöttötyyppi, joka on varustettu kahdella ensiöholkkisarjalla (yhteensä 6 kpl sekä tulo- että lähteviä linjoja varten) ja sisäisellä neliasentoisella kuormakytkimellä. Se voi kytkeä muuntajan sarjaan rengasverkkopiiriin, mikä mahdollistaa vian eristämisen ja jatkuvan huollon. Tähän kokoonpanoon suositellaan yleensä 2,5 mva:n mineraaliöljytyynyllä asennettua tehomuuntajaa. Säteittäinen syöttölaite on varustettu vain yhdellä ensiöholkilla, ja se tarjoaa yksilinjaisen virtalähteen halvemmalla, mutta vastaavasti alhaisemmalla luotettavuudella.

Oikosulkuimpedanssi on tärkeä muuntajan parametri, joka vaikuttaa suoraan järjestelmän oikosulkuvirran tasoon ja jännitteen säätönopeuteen. Tyypillinen tyynyllä asennetun tehomuuntajan impedanssiarvo on 5,0–7,5 %, ja suunnittelun tavoitearvoksi asetetaan yleensä 5,75 %. 5,75 %:n impedanssi tarkoittaa, että kun kolmivaiheinen oikosulku tapahtuu toisiopuolella, oikosulkuvirta on noin 1/0,0575 nimellisvirrasta, mikä on noin 17,4 kertaa nimellisvirta. Esimerkkinä 400 V:n pienjännitepuolen nimellisvirta on noin 3608 A ja oikosulkuvirta noin 62,8 kA, mikä on alueella, jonka keskijännitekojeistot kestävät.

Täyden kuormituksen aikana jännitehäviö on noin 5,75 %, mikä on hyväksyttävää yleisissä teollisuuskuormissa. IEC 60076 -standardin mukaan 2,5 mva:n mineraaliöljytyynyllä asennetulla tehomuuntajalla on oikosulkukyky, joka kestää lämpövaikutuksia ja dynaamisia vakausvaikutuksia.

Tekninen parametri:

K: Miksi 2,5 mva:n mineraaliöljytyynyllä asennetun tehomuuntajan tapauksessa on silti tarpeen kiinnittää huomiota sen kuormittamattomaan häviöön, kun se toimii pitkään kevyessä kuormituksessa tai ilman kuormitusta?

V: Koska kuormittamaton häviö koostuu pääasiassa kahdesta osasta: Ensinnäkin hystereesihäviö: energiahäviö, joka syntyy, kun rautasydäntä magnetoidaan toistuvasti vuorottelevassa magneettikentässä. Toiseksi, pyörrevirtahäviö: lämpöhäviö, joka aiheutuu vaihtomagneettikentän rautasydämeen indusoimasta kiertovirrasta.

Vaikka tehomuuntajan toisiopuoli on täysin auki-kytketty tai kuormittamaton, sen ensiöpuoli kuluttaa silti tasaisen määrän ilman kuormitusta. Ja tyhjäkäyntihäviö johtaa mitattavissa oleviin ja jatkuvasti kertyviin sähkölaskuihin. Skenaarioissa, joiden käyttöaika on yli 3 000 tuntia, mallia valittaessa tulee asettaa etusijalle ne, joiden tyhjäkäyntihäviöt ovat pienemmät (kuten käyttämällä korkean magneettisen johtavuuden omaavia piiteräslevyjä tai amorfisia metalliseosytimiä). Vaikka alkuperäinen hankintakustannus nousi 15–20 %, ero voidaan kattaa sähkökustannussäästöillä kahdessa vuodessa.
