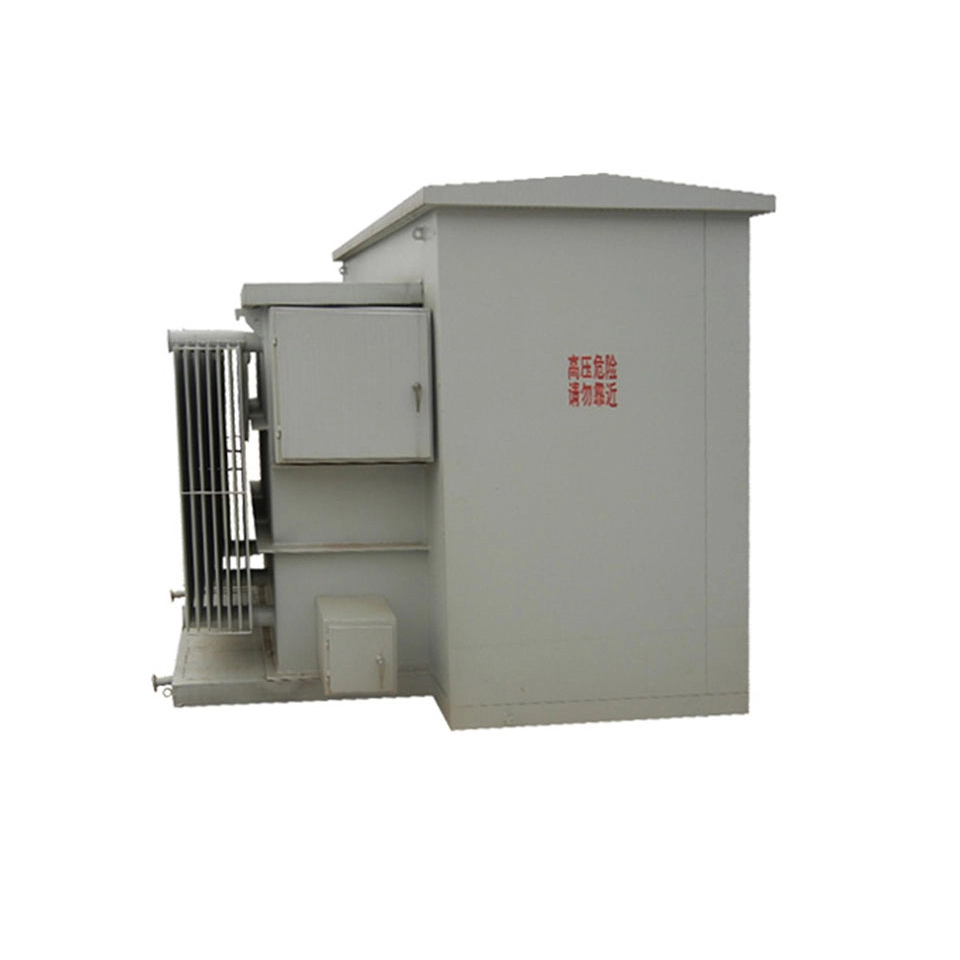

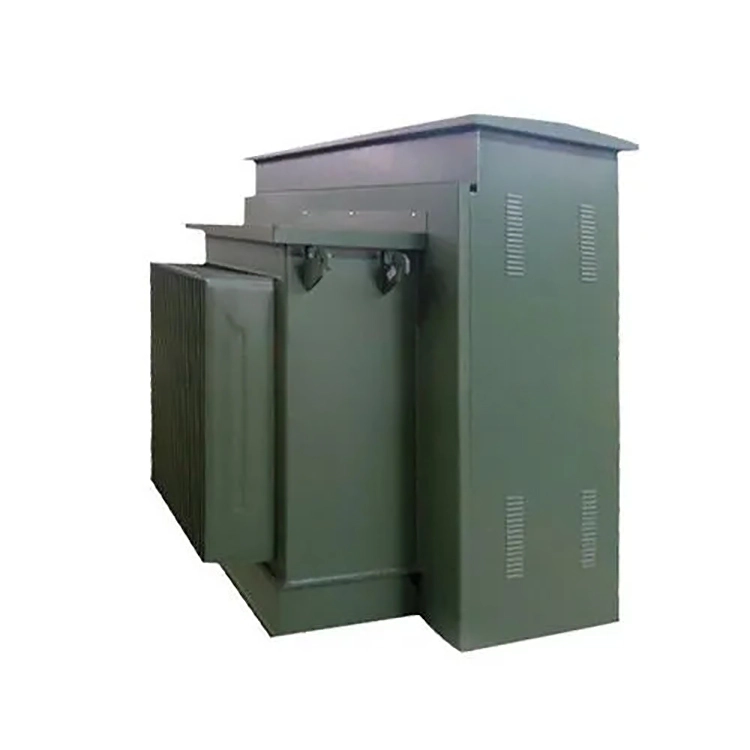

100 KVA 3-vaiheinen pehmustettu muuntaja

100 kva 3-vaiheinen tyynymuuntaja on integroitu ulkokäyttöön tarkoitettu sähkönjakelulaite. Kaapin sisäpuoli on jaettu kolmeen itsenäiseen kammioon: korkeajännitekammio, muuntajakammio ja pienjännitekammio.

Se integroi suurjännitekytkimet, sulakkeet, ukkossuojat, päämuuntajan rungon, pienjännitteen jakelukytkimet, mittarit ja erilaiset suojalaitteet. Pohjaratkaisu on siisti ja kompakti, eikä erillistä sähkönjakeluhuonetta tarvitse rakentaa.

Muuntajan vakiojännitespesifikaatio. Se käyttää Dyn11-liitäntäryhmää ja toimii 50 hertsin teollisuustaajuudella. Korkean ja matalan jännitteen nimellisvirrat on sovitettu vastaamaan vaatimuksia. Muuntajan lähetysteho on vakaa ja luotettava. 100 kva:n 3-vaihetyynyllä asennettavalla muuntajalla on erinomaiset lämmönpoisto-ominaisuudet. Siinä on kaksi jäähdytysmuotoa: öljyllä upotettu itsejäähdytys ja kuivatyyppinen ilmajäähdytys. Siinä on myös suojaominaisuudet pölyltä ja sateelta.

Käyttöhäviö on pieni, ajomelu pieni ja se on varustettu useilla turvasuojamekanismeilla ylikuormitusta, oikosulkua ja salamaniskua vastaan. Sillä on vahva häiriönestokyky, se voi sopeutua monimutkaisiin ulkoympäristön toimintoihin pitkään, sillä on erinomainen virtalähteen vakaus, ja myöhempi huolto ja korjaus ovat suhteellisen yksinkertaisia.

Tekniset tiedot:

K: Miksi 100 kva:n 3-vaiheiselle pehmustetulle muuntajalle, kun se asennetaan ulkotiloihin, on erotettava kaksi konfiguraatiota, nimittäin "rengasverkkosyöttötyyppi" ja "säteissyöttötyyppi"?

V: Säteilynsyöttölaitteen kokoonpanossa muuntajan ensiöpuoli on kytketty vain yhteen kaapeliin, eikä sisällä ole kuormakytkintä, mikä johtaa yksinkertaiseen rakenteeseen ja alhaisempiin kustannuksiin. Tämän menetelmän kohtalokas haittapuoli on kuitenkin se, että kun 100 kva 3-vaiheinen pehmustettu muuntaja tarvitsee huoltoa tai tämä kaapelin osa epäonnistuu, koko syöttölaitteen virransyöttö on katkaistava, jolloin kaikki saman linjan jatkokäyttäjät katkeavat kokonaan. Virransyötön luotettavuus riippuu täysin yhden kanavan jatkuvuudesta.

Rengasverkon syöttölaitteen kokoonpanossa 100 kva 3-vaiheisen pehmustemuuntajan ensiöpuoli on varattu kahdelle tuloliitäntäportille ja sisäänrakennetulle kuormakytkimelle, joka voidaan kytkeä sarjaan rengasverkkopiiriin. Kun itse muuntaja on poistettava käytöstä tai toisella puolella oleva kaapeli vioittuu, kuormakytkintä voidaan käyttää eristämään 100 kva 3-vaiheinen pehmustettu muuntaja rengasverkosta säilyttäen samalla kehäverkon päärunkojohdon jatkuvuuden, jolloin muille käyttäjille voidaan edelleen syöttää virtaa kaapelin toiselta puolelta, jolloin katkaistaan vain suunniteltu huoltojohto. viallisen osan eristäminen laajentamatta sähkökatkosaluetta. Vaikka tämä konfiguraatio lisää yhden ensisijaisen sivukytkinlaitteiston ja toisen sisääntuloholkin, kustannukset nousevat noin 15–20 %, mutta parantavat merkittävästi jakelujärjestelmän tehon käytettävyyden indikaattoreita.
