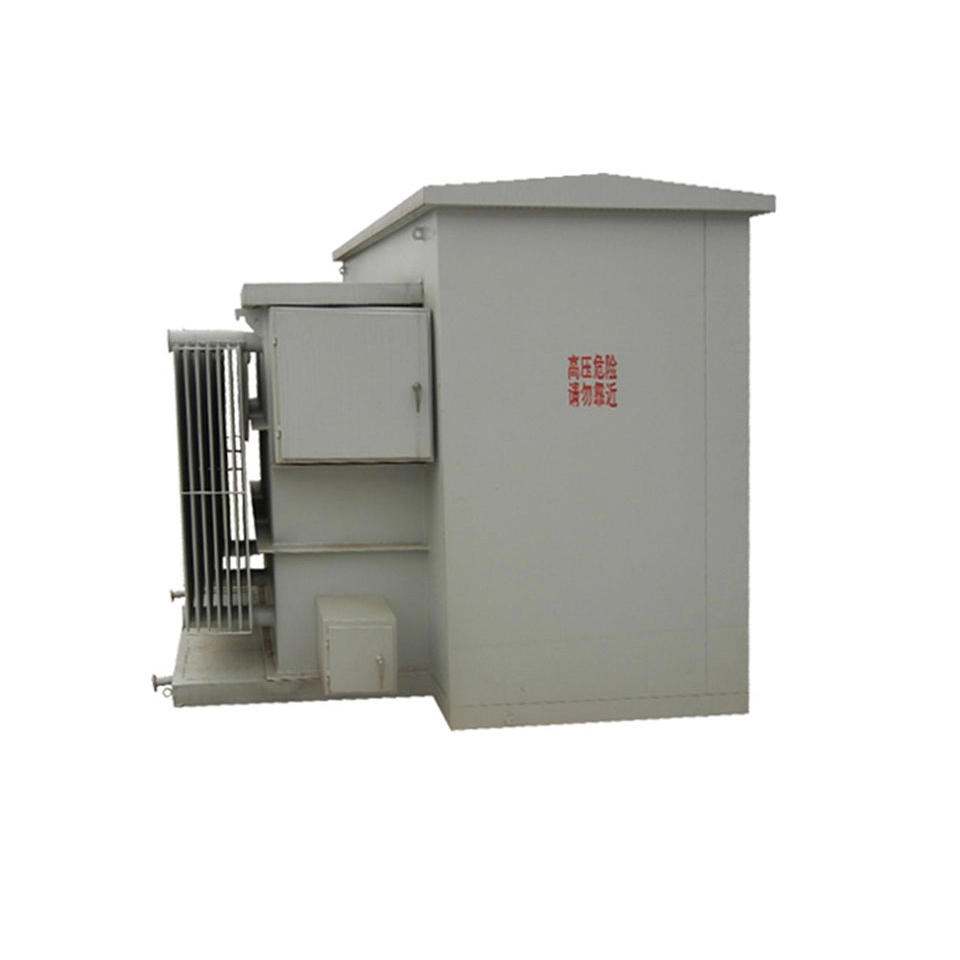

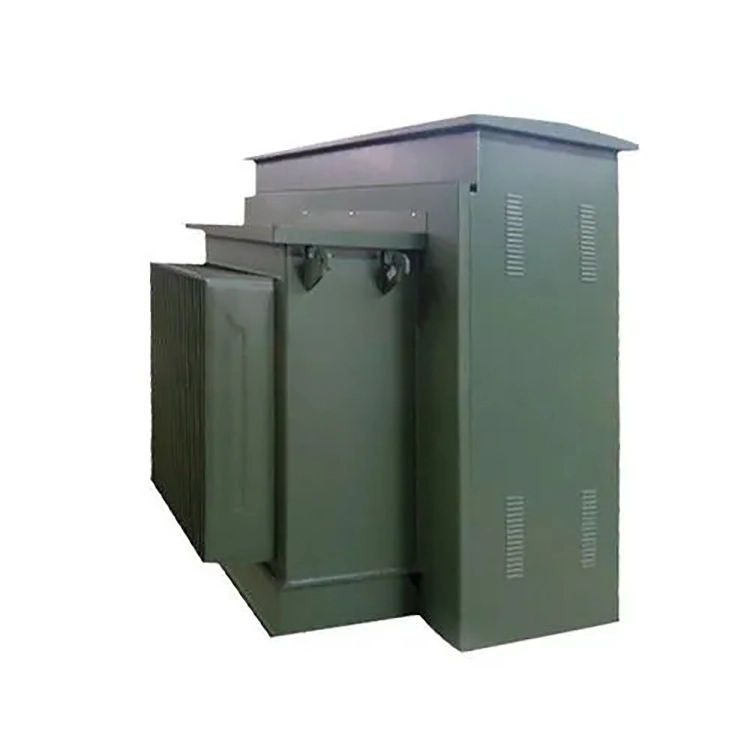

Öljyllä täytetty pehmustemuuntaja 1000kva

Öljytäytteinen tyynymuuntaja 1000kva on kolmivaiheinen jakomuuntaja, joka on erityisesti suunniteltu ulkokäyttöön maahan, jonka nimelliskapasiteetti on 1000 kva. Se asennetaan suoraan betonielementtiin sen sijaan, että se ripustettaisiin tai haudattaisiin maan alle. Rautasydän ja käämit upotetaan kokonaan eristävään öljyyn, mikä hyödyntää öljyn korkeaa dielektristä lujuutta ja lämmönpoisto-ominaisuuksia sähköeristyksen ja lämmönhallinnan saavuttamiseksi.

Öljytäytteisen tyynymuuntajan 1000kva kuori on valmistettu aallotetusta öljysäiliöstä, ja lämmönpoistopinta on kasvanut käyttämällä aallotettuja levyjä, jolloin saavutetaan ONAN-jäähdytys. Aaltojen elastinen ominaisuus pystyy absorboimaan lämpötilan muutosten aiheuttaman eristävän öljyn tilavuuden laajenemisen. Sen täysin tiivis rakenne varmistaa, että eristysöljy ei joudu kosketuksiin ulkoilman kanssa, mikä estää tehokkaasti öljyn laadun heikkenemistä ja eristemateriaalien vanhenemista hapen ja kosteuden tunkeutumisesta johtuen.

Öljytäytteisen tyynymuuntajan 1000kva koko rakenne koostuu kolmesta erillisestä osastosta: suurjännitehuoneesta, pienjännitehuoneesta ja muuntajahuoneesta. Pienjännitehuoneen ovi on varustettu kolmipistelukolla. Suurjännitehuoneen ovi voidaan avata vasta sen jälkeen, kun pienjännitehuoneen ovi on avattu jännitteen estämiseksi korkeajännitepuolella. Sekä korkea- että matalajännitepuoli on varustettu NEMA-maadoitusliittimillä.

Sähkö- ja suojakokoonpanon osalta tämä öljytäytteinen tyynymuuntaja 1000kva tukee erilaisia ​​kytkentäryhmiä, kuten Dyn11, Yyn0, jotka sopivat erilaisiin kuormitusominaisuuksiin. Korkeajännitepuolella on kaksinkertainen suojaus kuormakytkimelle ja sulakkeelle, ja se on varustettu paineenalennusventtiilillä, öljyn lämpötilan ja öljytason valvonnalla. Se täyttää DOE 2016 energiatehokkuusstandardin, jonka hyötysuhde on ≥ 99,2 % ja on turvallinen ja luotettava.

Tekninen parametri

Teollisuuspuisto aikoo ostaa 1000kva:n öljytäytteisen tyynymuuntajan, joka tuottaa virtaa pääasiassa kolmivaiheisille asynkronimoottoreille, vesipumpuille ja muille voimalaitteille. Kolmivaiheinen kuormitus on periaatteessa tasapainossa, mutta paikan päällä on paljon pölyä ja muuntajan alkuhankintakustannusten on oltava suhteellisen alhaiset. Pitäisikö yhteysryhmä priorisoida Dyn11 tai Yyn0? Miksi?

Suorituskykyvertailun perusteella Dyn11-liitäntäryhmän tulisi olla ensisijainen valinta. Kolmivaiheisen epätasapainon kestävyyden kannalta Dyn11 sallii nollajohdon virran saavuttaa yli 75 % vaihevirrasta, kun taas Yyn0 rajoittaa sen tyypillisesti 25 %:iin. harmonisen vaimennuksen osalta Dyn11:n korkeajännitepuolen kolmioliitäntä voi tarjota kiertopolun kolmannelle harmoniselle, mikä estää tehokkaasti jännitteen aaltomuodon vääristymisen, kun taas Yyn0:lla on suhteellisen keskimääräinen vaimennuskyky; Yksivaiheisen maadoitusvikavirran osalta Dyn11 tuottaa suuremman vikavirran, joka on helpompi releen suojauksen havaita ja toimia luotettavasti, kun taas Yyn0:n vikavirta on suhteellisen pienempi, mikä vaikeuttaa suojauksen konfigurointia.

Kaiken kaikkiaan Dyn11 soveltuu paremmin skenaarioihin, joissa käytetään nykyaikaisia ​​sekakuormia, kuten LED-valaistus, säädettävä taajuus ilmastointilaitteet ja latauspaalut, kun taas Yyn0 soveltuu vain kolmivaiheisiin tiukasti tasapainotettuihin puhdastehokuormiin ja projekteihin, jotka ovat erittäin herkkiä kustannuksille. Siksi ilman erityisiä rajoituksia öljytäytteisen tyynymuuntajan 1000kva liitäntäryhmä tulee asettaa etusijalle Dyn11:ksi.
