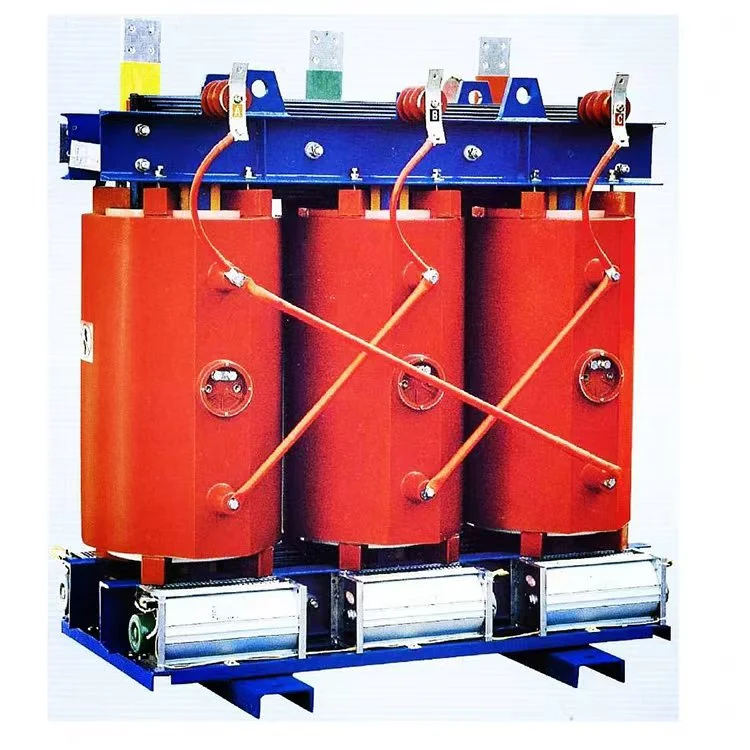

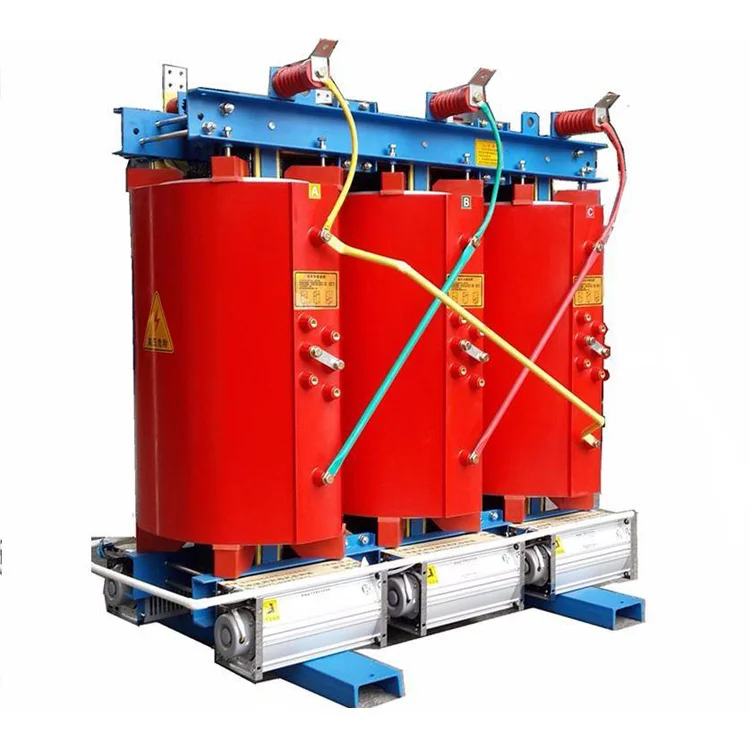

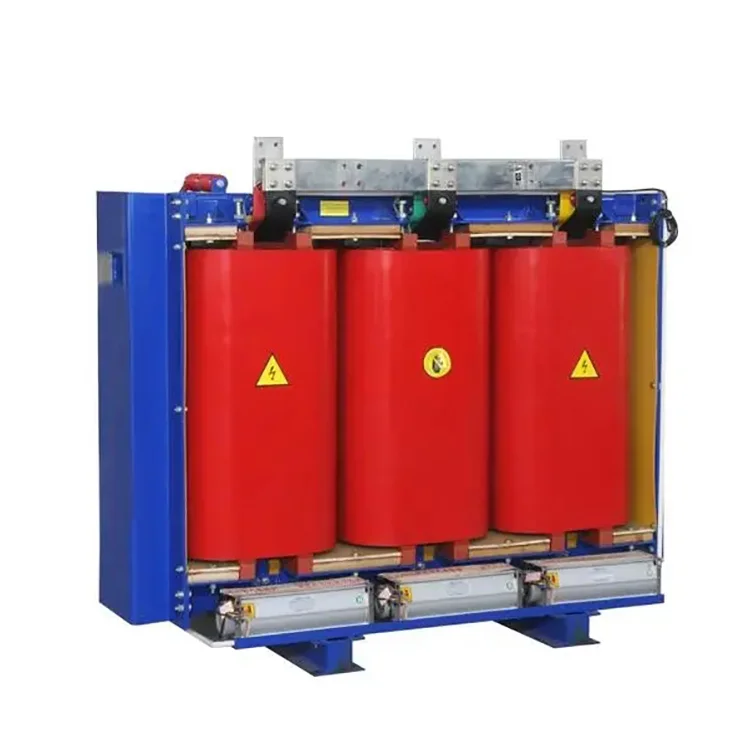

2500 KVA 11 - 0,4 KV kuivatyyppinen muuntaja

2500 kVA 11–0,4 kV kuivamuuntaja koostuu pääasiassa seuraavista komponenteista: muuntajan sydän, muuntajan käämit, muuntajan eristys, muuntajan johtimet, muuntajan jäähdytyslaite ja lämpötilan mittauslaite.

Kelat

2500 kVA:n 11–0,4 kV kuivatyyppiset muuntajakelat kelataan erittäin tarkkoihin käämityskoneisiin. Pienjännitekäämitys käyttää foliokäämirakennetta. Suuremman kapasiteetin muuntajille on varattu ilmanvaihtokanavat. Käämityksen jälkeen suoritetaan tyhjiökuivaus. Valu- ja jähmettymisprosessi suoritetaan tiukasti prosessistandardien mukaisesti, jotta varmistetaan, että kelojen sisällä ei ole kuplia tai onteloita, mikä mahdollistaa muuntajan optimaalisen toiminnan.

Ydin

Tämän sarjan 2 500 kVA:n 11–0,4 kV kuivatyyppisen muuntajan ydin on valmistettu korkealaatuisista, erittäin läpäisevistä raesuuntautuneista kylmävalssatuista piiteräslevyistä. Kehittyneitä piiteräslevyn leikkauslinjoja ja 45°:n täysin viistetty porrassydänpinoamistekniikka on otettu käyttöön. Sydänhaarat on sidottu F-luokan yksisuuntaisella lasikuituteipillä, ja kiinnitykseen käytetään uutta vetolevyrakennetta ilman reikiä ytimen ikeessä. Ytimen pinta on päällystetty epoksihartsilla, mikä vähentää vuotovirtauksen vaikutusta, optimoi tehokkaasti magneettipiirin jakautumisen ja vähentää sydämen kohinaa, ei kuormitushäviöitä ja tyhjävirtaa. Tämä parantaa merkittävästi jakelumuuntajan ulkonäön laatua.

Korkeajännitekäämitys

2500 kVA:n 11–0,4 kV kuivatyyppisen muuntajan korkeajännitekäämitys ottaa käyttöön segmentoidun kerrosrakenteen, mikä vähentää huomattavasti käämityskerrosten välistä jännitettä. Se on muodostettu tyhjiövalulla täyteaineella varustetusta epoksihartsista, mikä vähentää käämin sisäistä osittaista purkaustasoa ja parantaa käämin sähköistä suorituskykyä. Käämikerrosten välisessä eristyksessä on käytetty DMD-epoksihartsiprepreg-kangasta, joka lisää kestävyyttä. Käämipinta on täytetty lasikuituverkkokankaalla, mikä parantaa käämin iskunkestävyyttä ja tehostaa jakelumuuntajan oikosulkukestävyyttä. Kela ei koskaan kuivu tai halkeile.

Pienjännitekäämi:

Pienjännitekäämissä on foliorakenne. Patterissa käytetään säteittäisiä jäähdytyskanavia parantamaan lämmönpoistokykyä. 2 500 kVA:n 11–0,4 kV:n kuivatyyppisen muuntajan pienjännitekäämin kerrosten välisessä eristyksessä käytetään DMD-epoksihartsia. Päät suljetaan ja peitetään epoksihartsilla, mikä johtaa kiinteään kovettuun muotoon.

Tuoteparametrit:

Tuotantolaitteet

Puolivalmis tuote

Suojakotelo IP21

Muuntajan ydin

Muuntajan käämitys

Testikeskus

Kiertotyöpaja
