Kun 25kv:n 2500 kva 3-vaiheinen kuivatyyppinen tehomuuntaja on käytössä, sähkömagneettisessa kelassa oleva virta muodostaa magneettikentän, joka tuottaa luonnollisesti vaihtuvan magneettivuon. Tämä muuttuva magneettivuo indusoi sähkömotorisen voiman EMF:n rautasydämeen. Rautasydämessä indusoitu EMF kiertää tasossa, joka on kohtisuorassa magneettivuon suuntaan, ja siksi sitä kutsutaan pyörrevirroiksi. Pyörrevirtahäviöt aiheuttavat myös rautasydämen kuumenemisen.
25kv 2500 kva 3-vaiheisen kuivatyyppisen tehomuuntajan rautasydän on pääosin valmistettu ferromagneettisista materiaaleista. Käytännössä muuntajat toimivat aina vaihtovirtaolosuhteissa, ja tehohäviöitä ei tapahdu ainoastaan kelojen resistanssissa, vaan myös vaihtomagneettikentän alaisena rautasydämessä. Rautasydämen tehohäviötä kutsutaan yleensä "ydinhäviöksi", joka johtuu kahdesta tekijästä: "hystereesihäviö" ja "pyörrevirtahäviö".
Hystereesihäviö on eräänlainen ydinhäviö, joka tapahtuu rautasydämen magnetoinnin aikana hystereesin läsnäolon vuoksi. Tämän häviön suuruus on suoraan verrannollinen materiaalin hystereesisilmukan sulkemaan pinta-alaan. Piiteräksellä on kapea hystereesisilmukka, ja muuntajan sydämenä käytettynä sen hystereesihäviö on pienempi, mikä vähentää merkittävästi lämpövaikutusta. Laminoidut ytimet voivat vähentää toisen tyyppistä ydinhäviötä, "pyörrevirtahäviö".
Pyörrevirtahäviön vähentämiseksi 25 kv:n 2 500 kva 3-vaiheinen kuivatyyppinen tehomuuntajan ydin on valmistettu ferromagneettisista levyistä, jotka on eristetty toisistaan. Tämä pakottaa pyörrevirrat kulkemaan kapeita polkuja pitkin, joilla on pienempi poikkileikkauspinta-ala, mikä lisää vastusta pyörrevirtareittejä pitkin. Lisäksi teräksen piipitoisuus lisää materiaalin sähkövastusta, mikä auttaa edelleen vähentämään pyörrevirtoja.
Rautasydän on kriittinen komponentti 25 kv 2500 kva 3-vaiheisessa kuivatyyppisessä tehomuuntajassa. Sillä on vahva rooli jännitteen ja virran säätelyssä. 25kv 2500 kva 3-vaiheinen kuivatyyppinen tehomuuntaja tarjoaa monia etuja. Kun rautasydän on sisällytetty, jännitteen ja virran vakaus ja suorituskyky paranevat ja muuntajan yleiset ominaisuudet paranevat kokonaisvaltaisesti.
|
Nimi |

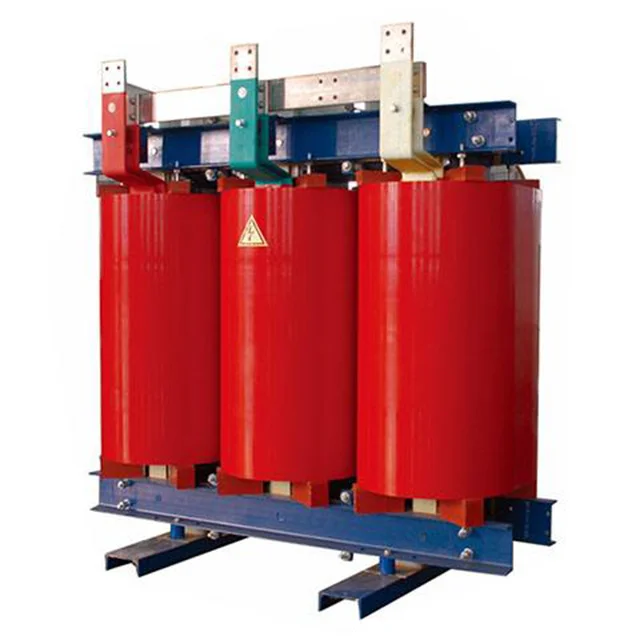

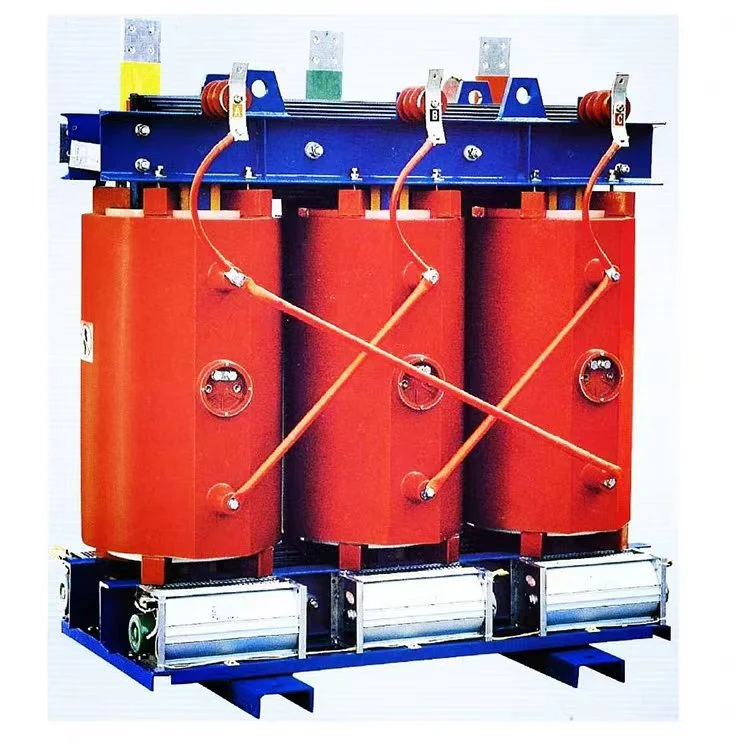

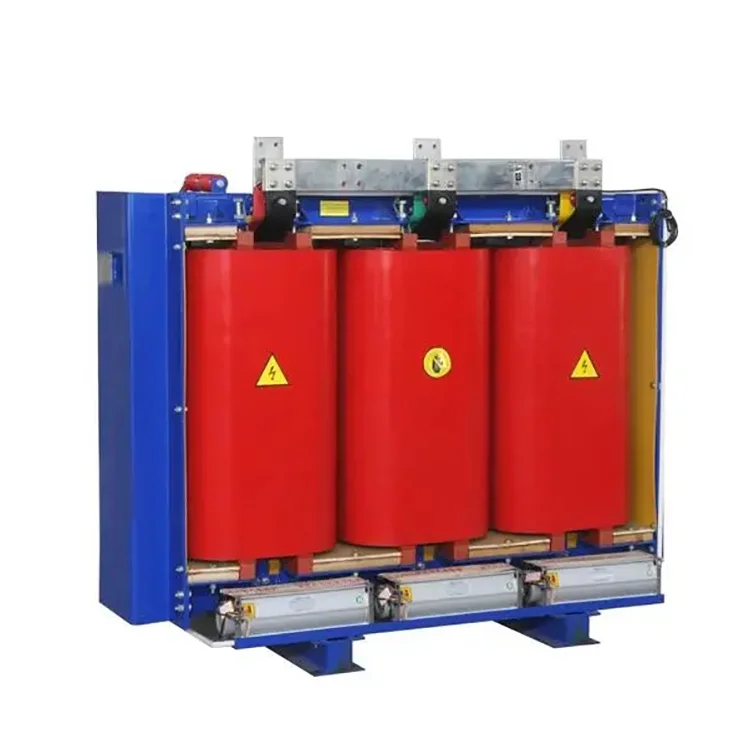

25kv 2500 kva 3-vaiheinen kuivatyyppinen tehomuuntaja |
|
Nimelliskapasiteetti |
2500kva |
|
Ensisijainen jännite |
25KV |
|
Toissijainen jännite |
0,4/0,415 kV |
|
Eristysmateriaali |
Valettu hartsi |
|
Vektoriryhmä |
Dyn11 Yyn0 |
|
Kuormitushäviö (P0) |
Asiakkaan vaatimuksen perusteella |
|
Kuormitushäviö (Pk) @ 120°C |
Asiakkaan vaatimuksen perusteella |
|
Impedanssijännite (Iso-Britannia) |
6 % |
|
Eristysluokka |
LUOKKA F tai H |
|
Jäähdytysmenetelmä |
ONAF ONAF |
|
Osittainen purkaus |
Alle 10 kpl |
Suojakotelo IP21
Muuntajan ydin
Muuntajan käämitys
